一、实训目的

（1）能正确使用万用表测量电阻、交流电压、直流电压和直流电流。

（2）能正确使用钳形电流表测量交流电流。

（3）能正确使用兆欧表测量电气设备的绝缘电阻。

二、所需的工具、材料

实训器材清单见表1.1.2。

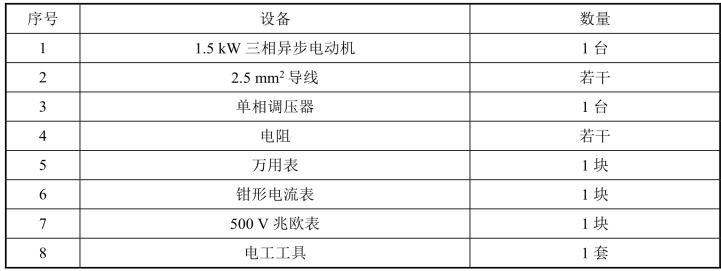

表1.1.2　实训器材清单

三、实训前的准备

（1）观察万用表、兆欧表、钳形电流表的面板，明确各部分的名称与作用。

（2）选择万用表、钳形电流表的转换开关，明确转换开关各挡位的功能。

（3）调节万用表、钳形电流表的机械调零旋钮，将指针调准在零位。

（4）观察万用表、兆欧表、钳形电流表的表盘，明确各标度尺的意义和最大量程。

（5）学会指针在不同位置时的读数方法。

四、实训步骤

1.用万用表测量电阻

（1）取3个不同的电阻，分别测量单个电阻的电阻值，并将测量数据记录在表1.1.3中。注意在测量时要根据阻值大小调整电阻挡量程，并且每次转换量程后都要重新欧姆调零。

（2）将电动机接线盒内的绕组各线头连接片拆开，分别测量U1U2、V1V2、W1W2这3对绕组的直流电阻值，并将测量数据记录在表1.1.3中。

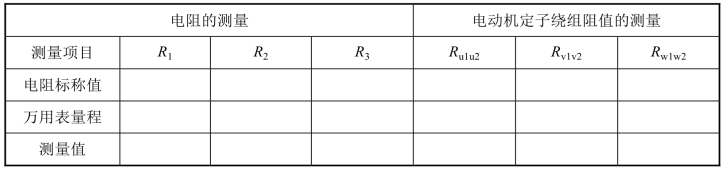

表1.1.3　数据记录表(www.daowen.com)

2.用钳形电流表测量电流

（1）将钳形电流表拨到合适的挡位，然后将电动机的一相电源线放入钳形电流表钳口中央，在电动机合上电源开关启动的同时观察钳形电流表的读数变化，将测量结果填入表1.1.4。

（2）将电动机的电源开关合上，电动机空载运转，用万用表的交流电压挡检测电压是否达到电动机的额定工作电压。将钳形电流表拨到合适的挡位，将电动机电源线逐根放入钳形电流表钳口中，分别测量电动机的三相空载电流，将测量结果填入表1.1.4。

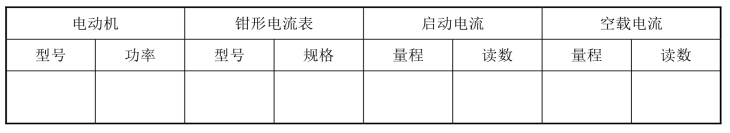

表1.1.4　测量结果

3.用兆欧表测量绝缘电阻

（1）切断电动机电源，拆除电源线，将电动机接线盒内接线柱上的连接片拆除。

（2）用兆欧表测量电动机三相绕组相间绝缘电阻值和对地绝缘电阻值，将测量数据填入表1.1.5，并判断绝缘电阻是否合格。

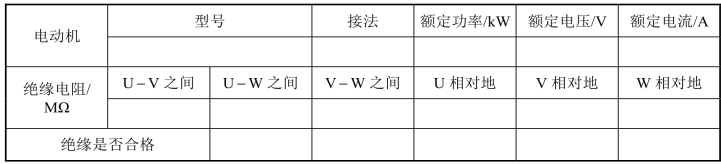

表1.1.5　测量结果

4.注意事项

（1）用兆欧表测量低压电动机绝缘电阻，测得数值在0.5 MΩ及以上为合格，否则需干燥处理。

（2）电动机底座应固定好，合上电源开关应作安全检查，运行中若电动机声音不正常或有过大的颤动，应立即将电动机电源关闭。

（3）电动机短时间内多次连续启动会使电动机发热，因此应集中注意力观察启动瞬间的电流值，尽量一次实验成功，测量完毕立即将电源关断。

五、评分表

评分表见表1.1.6。

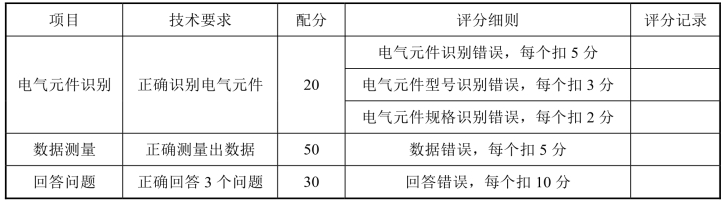

表1.1.6　“电工仪表（万用表、钳形电流表、兆欧表）的认识与使用”评分表
