步骤1:新建装配文件。
(1)单击“快速访问”工具栏中的“新建”按钮,弹出“新建”对话框。
(2)在“类型”选项组中选择“装配”单选按钮,在“子类型”选项组中选择“设计”单选按钮,在“名称”文本框中输入“TSM_13_1_M”;取消勾选“使用默认模板”复选框,单击“确定”按钮。
(3)系统弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_asm_design”选项,单击“确定”按钮,进入装配设计模式。
此时,可以设置在装配模型树中显示特征。
步骤2:建立标准骨架模型。
(1)单击“元件”组中的“创建”按钮,打开“创建元件”对话框,在“类型”选项组中选择“骨架模型”单选按钮,在“子类型”选项组中选择“标准”单选按钮,接受默认的名称为“TSM_13_1_M_SKEL”,如图13-32所示,单击“确定”按钮。
(2)在弹出的图13-33所示的“创建选项”对话框中,选择“创建特征”单选按钮,单击“确定”按钮。

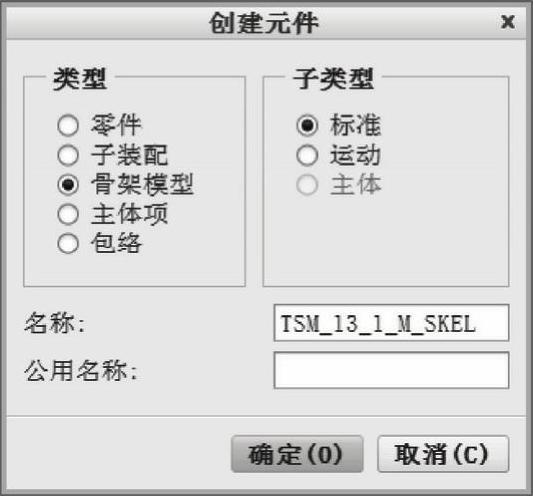

图13-32 “元件创建”对话框
图13-33 “创建选项”对话框
(3)单击“草绘”按钮,系统弹出“草绘”对话框。选择ASM_FRONT基准平面作为草绘平面,以ASM_RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘模式。
利用“参考”对话框指定绘图参考基准,接着使用“选项板”按钮的“多边形”图形库功能快速地绘制图13-34所示的正二十边形,单击“确定”按钮
。(www.daowen.com)

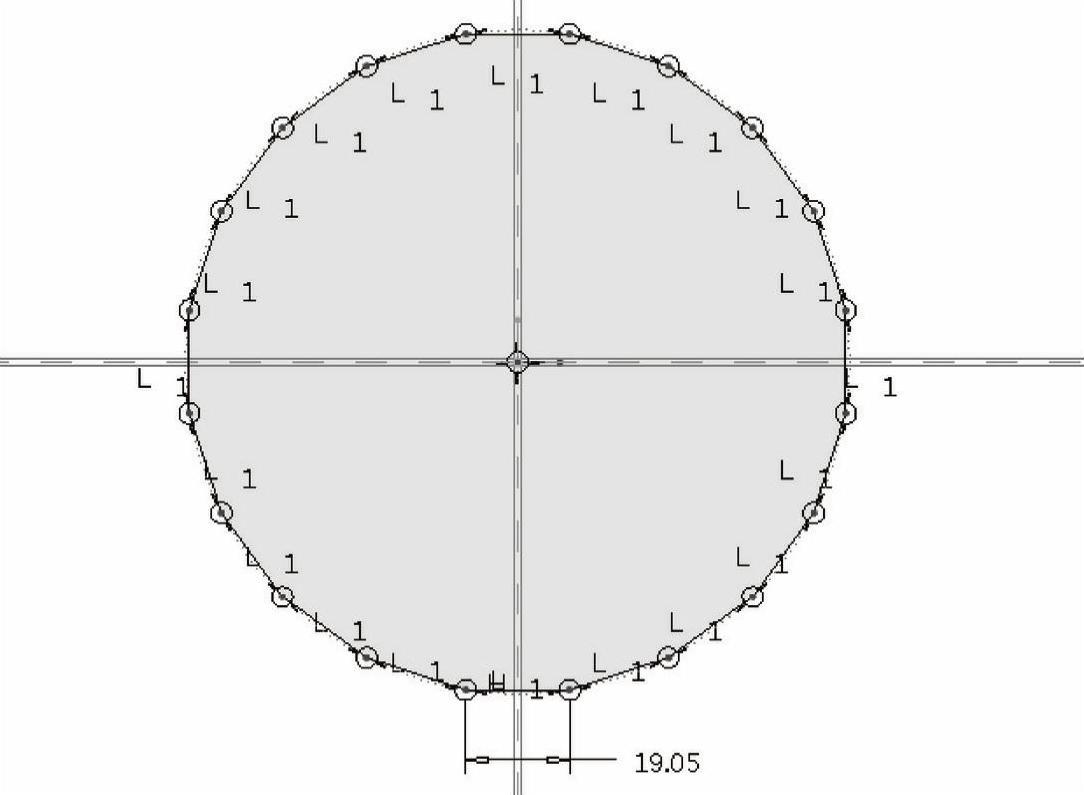

图13-34 绘制正二十边形
说明:在草绘模式下,可以单击“草绘”组中的“选项板”按钮,打开图13-35所示的“草绘器调色板”对话框,在“多边形”选项卡的图形列表中双击“二十边形”,然后将其放置在绘图区域的指定位置即可。
步骤3:在骨架模型中创建基准轴。
(1)单击“基准轴”按钮,打开“基准轴”对话框。
(2)选择ASM_TOP基准平面,接着按住<Ctrl>键选择ASM_RIGHT基准平面。
(3)单击“基准轴”对话框中的“确定”按钮,创建图13-36所示的基准轴A_1轴。

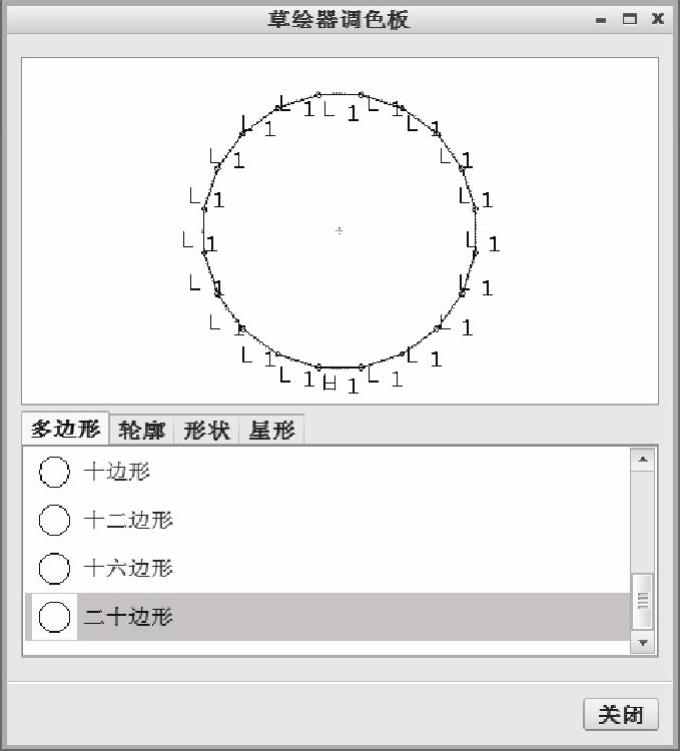

图13-35 “草绘器调色板”对话框

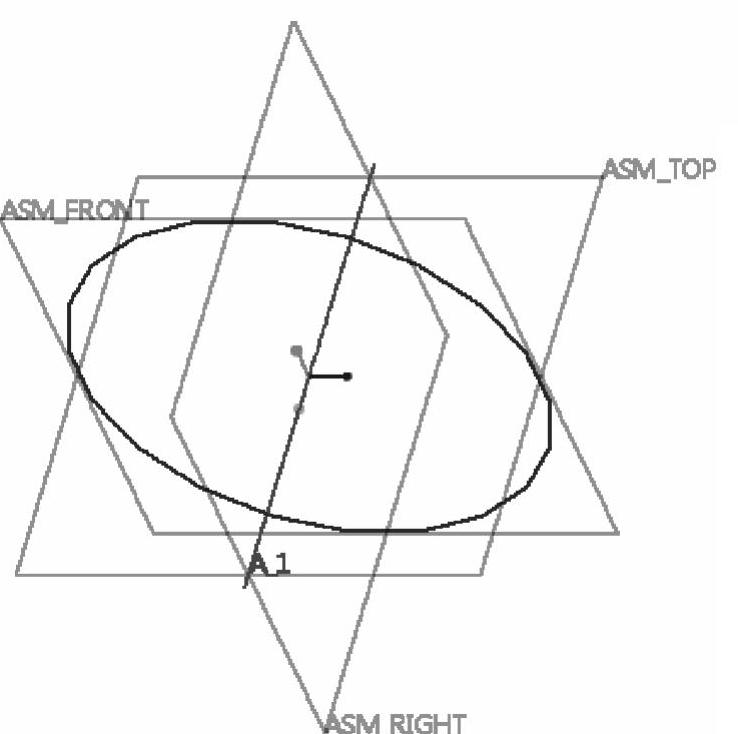

图13-36 创建基准轴A_1
至此,完成了该标准骨架模型的创建。
