步骤1：新建装配文件。

（1）单击“快速访问”工具栏中的“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“装配”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入“TSM_13_1_LINK2”；取消勾选“使用默认模板”复选框，单击“确定”按钮。

（3）系统弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_asm_design”选项，单击“确定”按钮，进入装配设计模式。

步骤2：在装配模式下设计销轴零件。

（1）在功能区“模型”选项卡的“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“TSM_13_1_XZ”，单击“确定”按钮。

（2）系统弹出“创建选项”对话框，在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，单击“确定”按钮。

（3）选择装配组件中的坐标系ASM_DEF_CSYS，此时建立的TSM_13_1_XZ.PRT零件自动处于被激活的状态。在模型树中将组件的ASM_RIGHT、ASM_TOP和ASM_FRONT基准平面隐藏。

（4）单击“拉伸”按钮，打开“拉伸”选项卡，选中“实体”按钮。选择该元件自身的DTM3基准平面作为草绘平面，进入草绘模式。绘制图13-22所示的剖面，单击“确定”按钮。

在“拉伸”选项卡的“深度选项”列表框中选择“（对称）”选项，输入拉伸深度为“22”，单击“完成”按钮，创建的拉伸特征如图13-23所示。

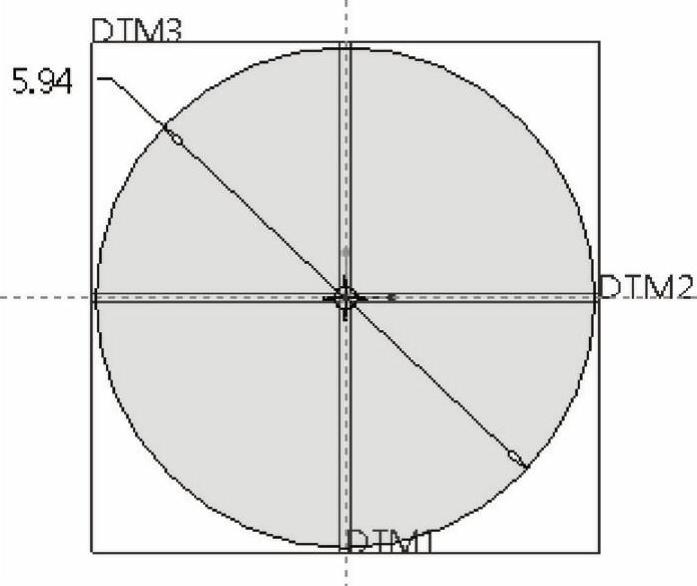

图13-22 绘制剖面

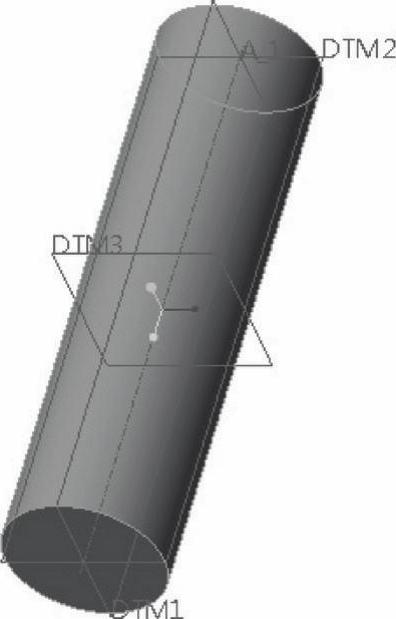

图13-23 套筒模型

（5）单击“边倒角”按钮，打开“边倒角”选项卡。在“边倒角”选项卡的第一个下拉列表框中选择倒角的标注形式选项为“D×D”，输入“D”值为“0.5”，选择图13-24所示的边参考，单击“完成”按钮。

（6）隐藏该零件的基准平面。

步骤3：激活顶级装配。

在模型树上右击TSM_13_1_LINK2.ASM顶级装配组件节点，从出现的快捷菜单中选择“激活”命令。

步骤4：在装配模式下设计外链板。

（1）从“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“TSM_13_1_WLB”，单击“确定”按钮。

（2）系统弹出“创建选项”对话框，在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，单击“确定”按钮，接着选择装配中的坐标系“ASM_DEF_CSYS”。

（3）单击“拉伸”按钮，打开“拉伸”选项卡，接着进入“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

单击“基准”→“基准平面”按钮，打开“基准平面”对话框，选择DTM3基准平面作为偏移参考，输入偏移距离为“8.4”，如图13-25所示，单击“确定”按钮，系统自动给新建的该基准平面命名为DTM4。

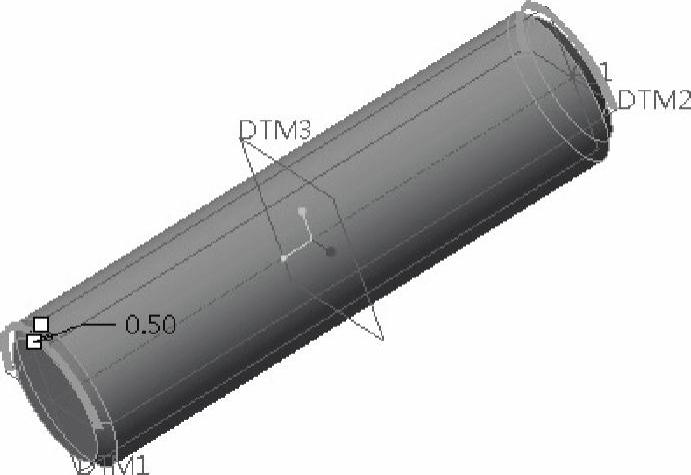

图13-24 倒角

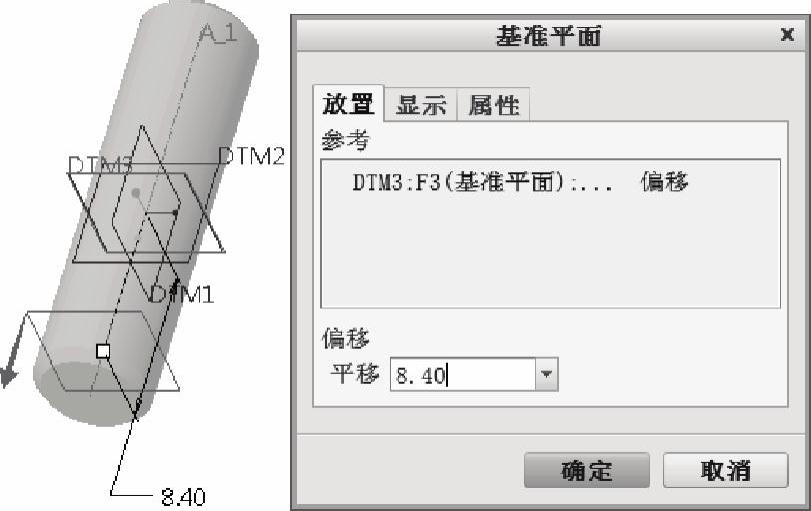

图13-25 创建基准平面

以DTM4基准平面作为草绘平面，以DTM1基准平面为“右”方向参考，单击“草绘”按钮进入草绘模式。绘制图13-26所示的剖面，单击“确定”按钮。

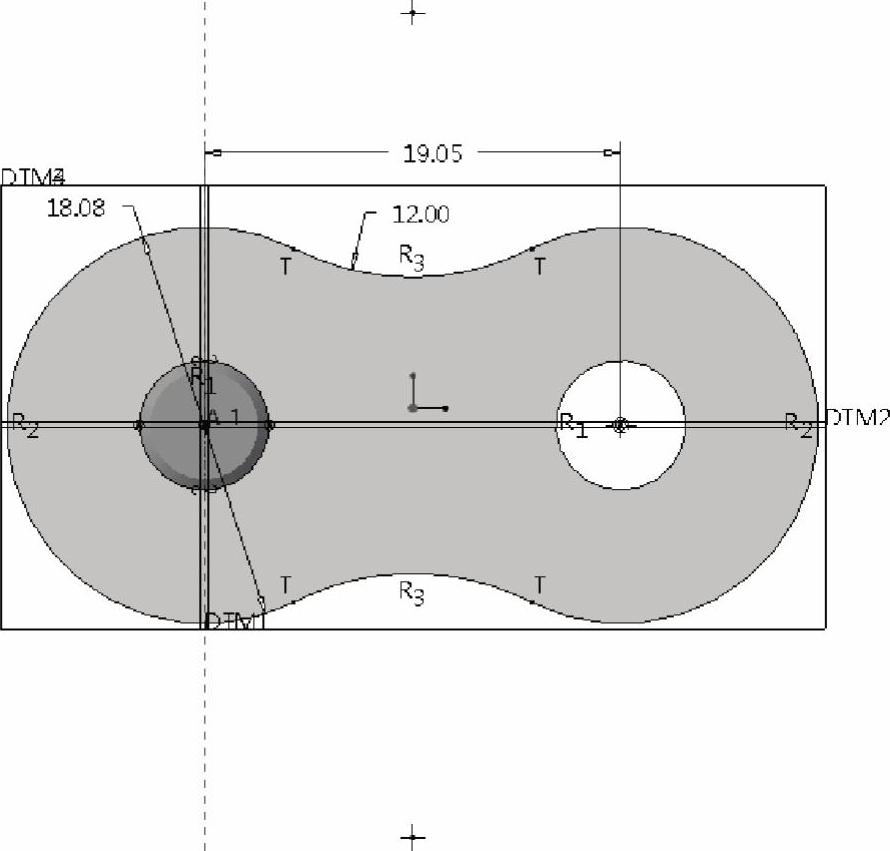

图13-26 绘制剖面

在“拉伸”选项卡中的“深度尺寸”文本框中输入拉伸深度值为“2”，单击“完成”按钮，完成的外链板如图13-27所示。(www.daowen.com)

（4）单击“边倒角”按钮，打开“边倒角”选项卡。在“边倒角”选项卡上，从下拉列表框中选择倒角的“标注形式”选项为“D×D”，输入“D”值为“0.5”，选择图13-28所示的边参考，单击“完成”按钮。

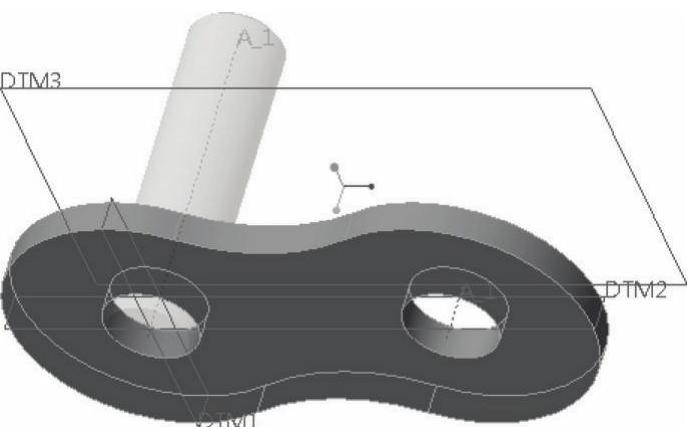

图13-27 创建的外链板

图13-28 选择边参考

（5）隐藏外链板零件的基准平面。

步骤5：激活顶级装配组件。

在模型树上右击TSM_13_1_LINK2.ASM顶级装配组件节点，从出现的快捷菜单中选择“激活”命令。

取消隐藏顶级装配组件的基准平面。

步骤6：镜像外链板。

（1）从“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“镜像”单选按钮，在“名称”文本框中输入“TSM_13_1_WLB1”，单击“确定”按钮。

（2）系统弹出“镜像零件”对话框，接受默认的“镜像类型”选项为“仅几何”，选择TSM_13_1_WLB.PRT作为零件参考，在“平面参考”收集器的框内单击以将该收集器激活，接着选择ASM_FRONT基准平面作为平面参考，单击“镜像零件”对话框中的“确定”按钮。镜像外链板的结果如图13-29所示。

步骤7：移动复制零件。

（1）在模型树中选择“TSM_13_1_XZ.PRT”零件。

（2）按＜Ctrl+C＞组合键，或者在功能区“模型”选项卡的“操作”组中单击“复制”按钮。

（3）在“操作”组中找到“选择性粘贴”按钮并单击它，系统弹出“选择性粘贴”对话框，从中勾选“对副本应用移动/旋转变换”复选框，单击“确定”按钮。

（4）功能区出现“移动（复制）”选项卡，默认选中“沿选定参考平移对象”按钮，在模型中选择ASM_RIGHT基准平面，输入偏移距离为“19.05”。

（5）单击“完成”按钮，得到的装配组件模型如图13-30所示。

（6）在菜单管理器中，选择“完成/返回”选项，退出菜单管理器。

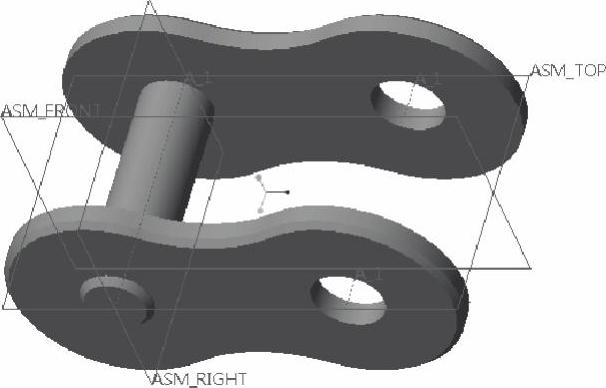

图13-29 镜像外链板

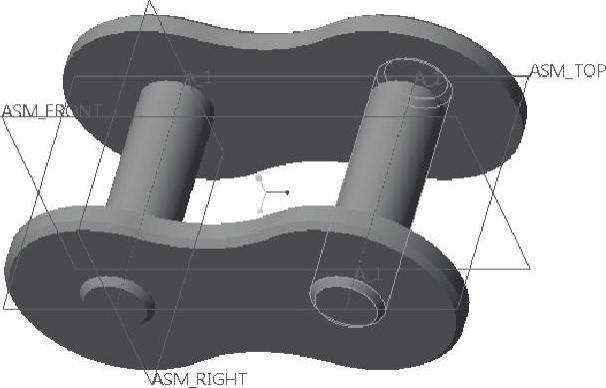

图13-30 平移复制销轴

步骤8：创建基准点。

（1）单击“基准点”按钮，打开“基准点”对话框。选择其中一个销轴的轴线，按住＜Ctrl＞键再选择装配体中的基准平面ASM_FRONT，在两者的相交处创建一个基准点APNT0。

（2）切换至创建新点，结合＜Ctrl＞键分别选择另一个销轴的轴线与组件的基准平面ASM_FRONT，在两者的相交处创建一个基准点APNT1，如图13-31所示。

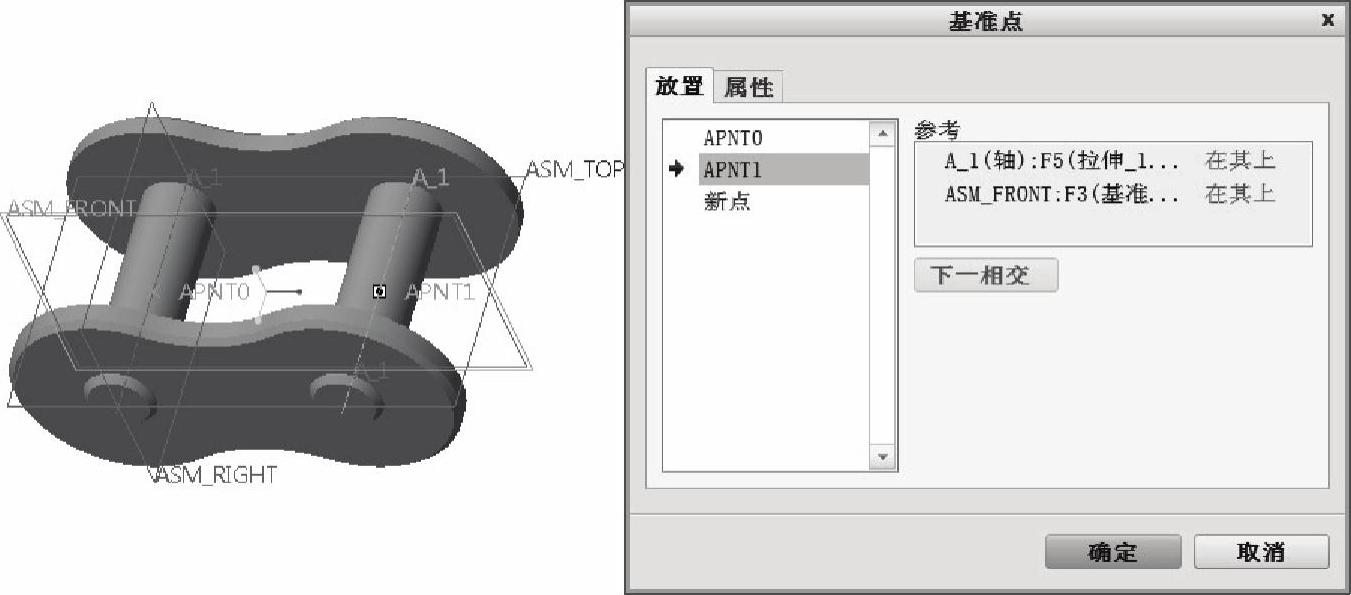

图13-31 在装配组件中创建基准点

（3）单击“基准点”对话框中的“确定”按钮。

步骤9：在指定的工作目录下保存文件。然后可以将该文件关闭。
