步骤1：新建组件文件并设置组件模型树显示项目。

（1）启动Creo Parametric 3.0软件，接着在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“装配”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入“TSM_13_1_LINK1”；取消勾选“使用默认模板”复选框，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_asm_design”选项，单击“确定”按钮，进入装配设计模式。

（4）在导航区的模型树上方，单击“设置”按钮，从出现的下拉菜单中选择“树过滤器”选项，打开“模型树项”对话框。

（5）在“显示”区域中勾选“特征”和“放置文件夹”复选框，单击“确定”按钮，则在模型树中显示所设定的项目。

步骤2：在装配模式下设计套筒零件。

（1）在功能区“模型”选项卡的“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“TSM_13_1_TT”，如图13-2所示，单击“确定”按钮。

（2）系统弹出“创建选项”对话框，在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，如图13-3所示，单击“确定”按钮。

图13-2 “创建元件”对话框

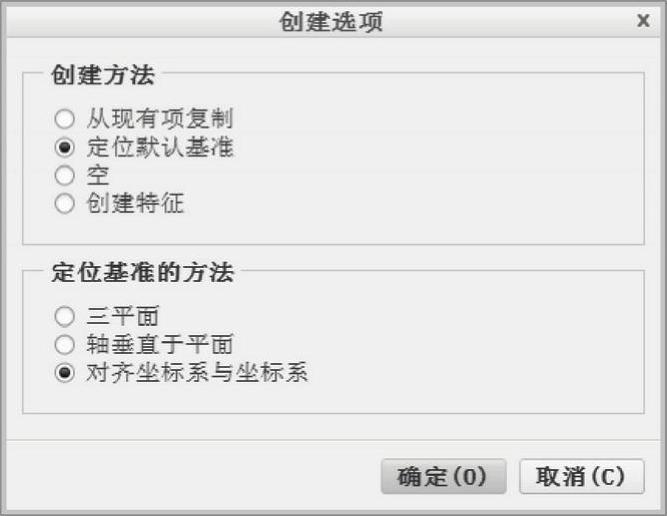

图13-3 “创建选项”对话框

（3）选择装配组件中的坐标系ASM_DEF_CSYS，此时建立的TSM_13_1_TT.PRT零件自动处于被激活的状态。可以在模型树中将装配组件的ASM_RIGHT、ASM_TOP和ASM_FRONT基准平面隐藏。

（4）单击“拉伸”按钮，打开“拉伸”选项卡。在“拉伸”选项卡中单击“实体”按钮。选择DTM3基准平面作为草绘平面，进入草绘模式。绘制图13-4所示的剖面，单击“确定”按钮。

在“拉伸”选项卡的“深度选项”列表框中选择“（对称）”选项，输入拉伸深度为“16.57”，单击“完成”按钮，创建的拉伸特征如图13-5所示。

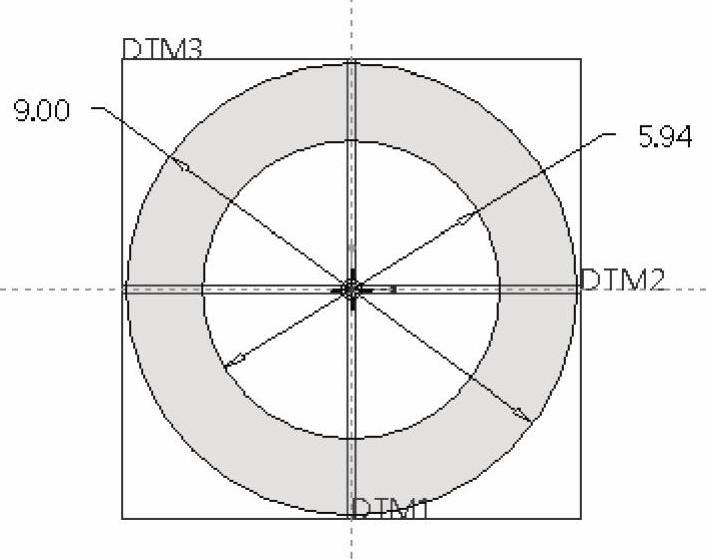

图13-4 绘制剖面

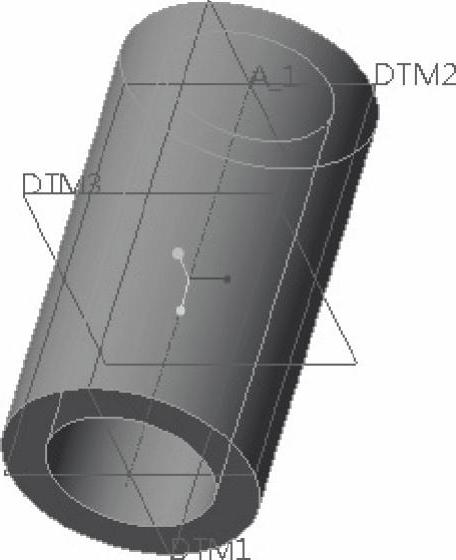

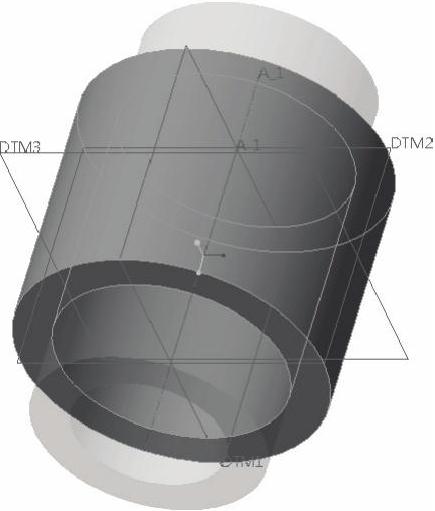

图13-5 套筒模型

（5）将TSM_13_1_TT.PRT零件的基准平面和基准坐标系隐藏。

步骤3：激活顶级装配。

在模型树上右击TSM_13_1_LINK1.ASM顶级装配组件节点，接着从出现的快捷菜单中选择“激活”命令。

步骤4：在装配模式下设计滚子零件。

（1）在功能区的“模型”选项卡的“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“TSM_13_1_GZ”，单击“确定”按钮。

（2）系统弹出“创建选项”对话框，在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，单击“确定”按钮，接着选择装配中的坐标系“ASM_DEF_CSYS”。

（3）单击“拉伸”按钮，打开“拉伸”选项卡，选中“实体”按钮。打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。选择DTM3基准平面作为草绘平面，以DTM1基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。绘制图13-6所示的剖面，单击“确定”按钮。

在“拉伸”选项卡的“深度选项”列表框中选择“（对称）”选项，输入拉伸深度为“9.8”，单击“完成”按钮，创建好的滚子模型如图13-7所示，滚子套在套筒上。

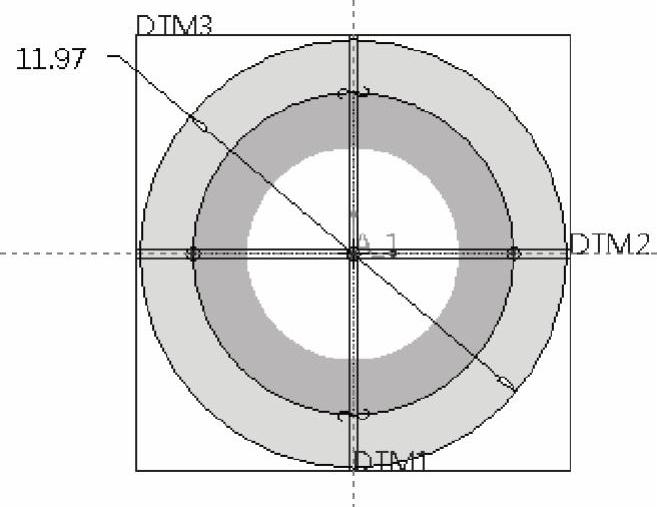

图13-6 绘制草图

图13-7 创建好的滚子

（4）将TSM_13_1_GZ.PRT零件的基准平面和基准坐标系隐藏。

步骤5：激活顶级装配组件。

在模型树上右击TSM_13_1_LINK1.ASM顶级装配组件的节点，从弹出的右键快捷菜单中选择“激活”命令。

步骤6：在装配模式下设计内链板。

（1）从“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“TSM_13_1_NLB”，单击“确定”按钮。

（2）系统弹出“创建选项”对话框，在“创建方法”选项组中选择“定位默认基准”单选按钮，在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮，单击“确定”按钮，接着选择装配中的坐标系“ASM_DEF_CSYS”。

（3）单击“拉伸”按钮，打开“拉伸”选项卡，在“拉伸”选项卡中单击“实体”按钮。单击“放置”按钮，打开“放置”下滑面板，接着单击位于该面板中的“定义”按钮，弹出“草绘”对话框。选择图13-8所示的零件面作为草绘平面，单击“草绘”按钮，进入草绘模式。

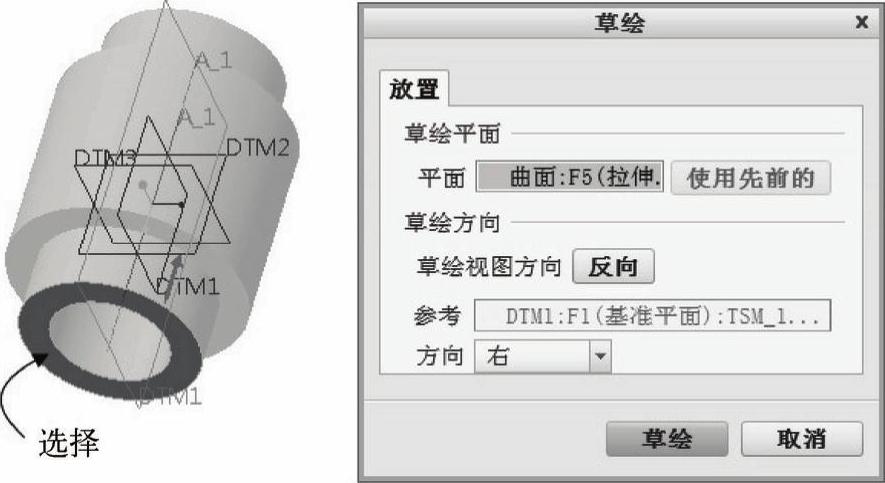

图13-8 定义草绘平面

绘制图13-9所示的剖面，单击“确定”按钮。

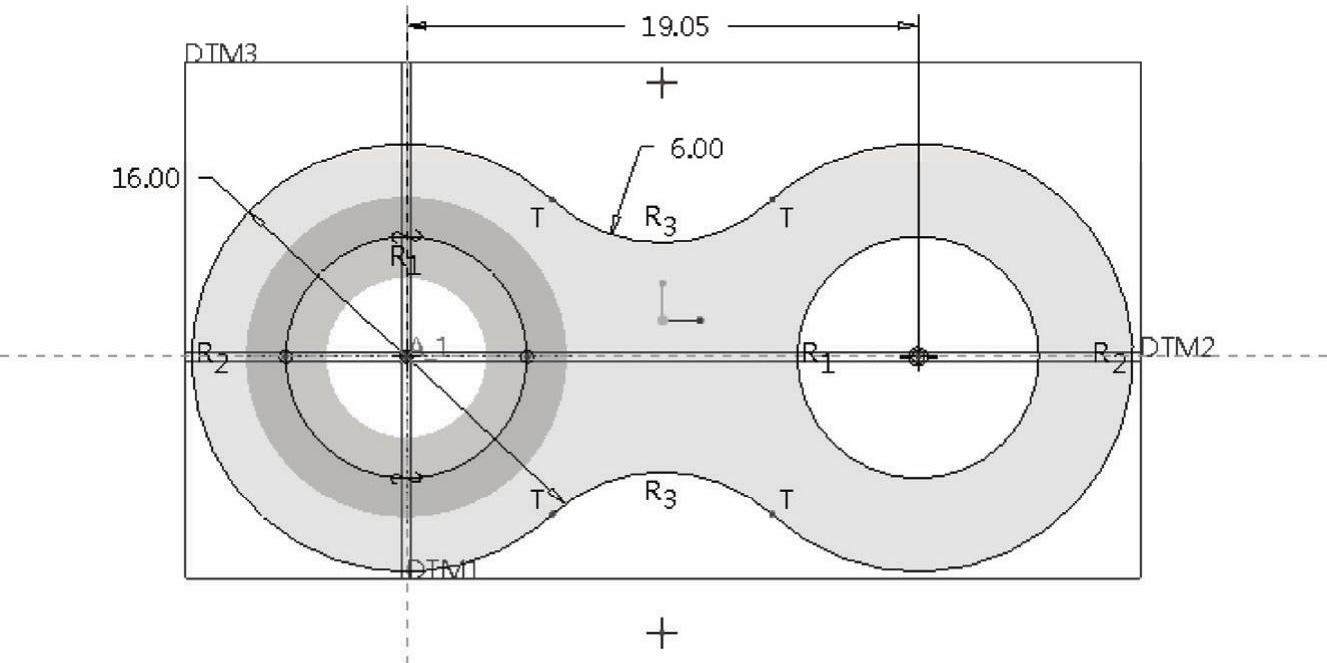

图13-9 绘制草图

在“拉伸”选项卡中输入拉伸深度为“2”，单击“深度方向”按钮，单击“完成”按钮，创建的内链板如图13-10所示。

（4）将TSM_13_1_NLB.PRT零件的基准平面和基准坐标系隐藏。(www.daowen.com)

（5）单击“边倒角”按钮，打开“边倒角”选项卡。在“边倒角”选项卡中，从一个下拉列表框中选择倒角的“标注形式”选项为“D×D”，输入“D”值为“0.5”，选择图13-11所示的边参考，单击“完成”按钮。

图13-10 创建内链板

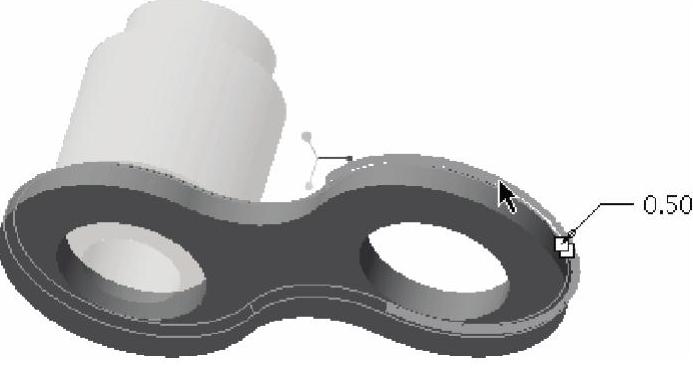

图13-11 给内链板倒角

步骤7：激活顶级装配。

在模型树上右击TSM_13_1_LINK1.ASM顶级装配组件的节点，从出现的快捷菜单中选择“激活”命令。

取消隐藏装配的基准平面ASM_RIGHT、ASM_TOP和ASM_FRONT。

步骤8：镜像元件。

（1）在“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“镜像”单选按钮，在“名称”文本框中输入“TSM_13_1_NLB1”，如图13-12所示，单击“确定”按钮。

（2）系统弹出“镜像零件”对话框，接受默认的“镜像类型”选项为“仅几何”，在“相关性控制”选项组中勾选“几何从属”复选框和“放置从属”复选框，选择TSM_13_1_NLB.PRT作为零件参考，在“平面参考”收集器的框内单击并选择ASM_FRONT基准平面作为平面参考，如图13-13所示，单击“镜像零件”对话框的“确定”按钮。

图13-12 “创建元件”对话框

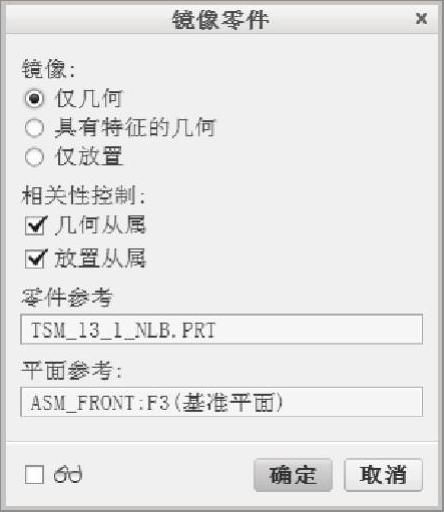

图13-13 “镜像零件”对话框

镜像零件的结果如图13-14所示。

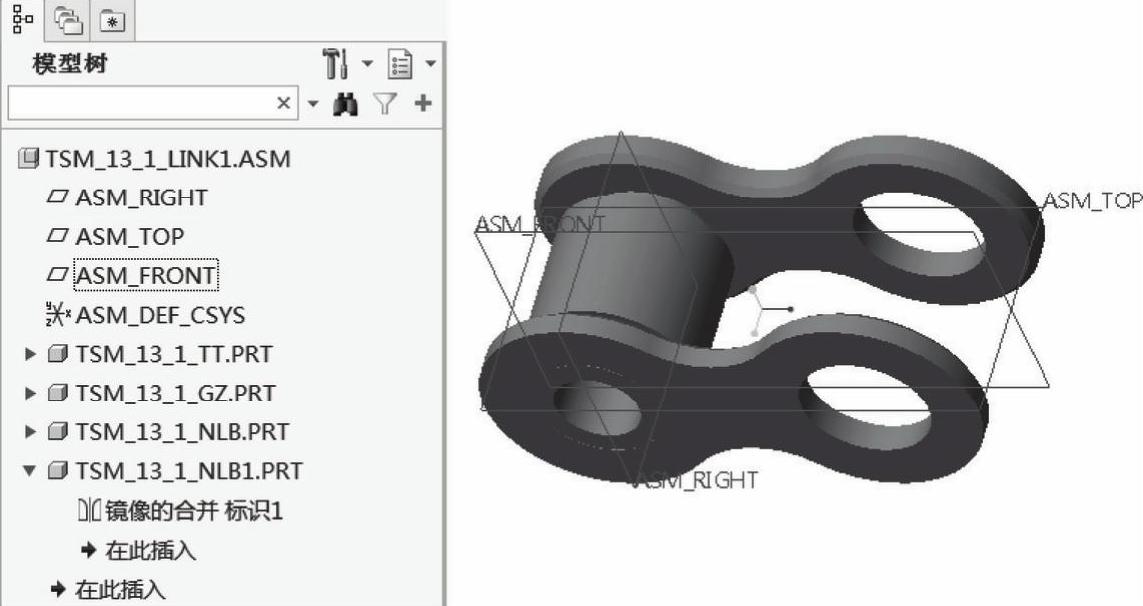

图13-14 镜像零件的结果

步骤9：平移复制零件。

（1）确保激活顶级装配，在导航区的模型树中选择“TSM_13_1_TT.PRT”，按＜Ctrl＞键的同时再选择“TSM_13_1_GZ.PRT”，如图13-15所示。

（2）按＜Ctrl+C＞组合键，或者在功能区的“模型”选项卡的“操作”组中单击“复制”按钮。

（3）在“操作”组中找到“选择性粘贴”按钮并单击它，系统弹出“选择性粘贴”对话框，从中勾选“对副本应用移动/旋转变换”复选框，如图13-16所示。

图13-15 选择要复制的两个元件

图13-16 选择性粘贴操作

（4）在“选择性粘贴”对话框中单击“确定”按钮，则在功能区中打开图13-17所示的“移动（复制）”选项卡。

图13-17 “移动（复制）”选项卡

（5）在“移动（复制）”选项卡中单击“沿选定参考平移对象”按钮，在模型中选择ASM_RIGHT基准平面，接着输入偏移距离为“19.05”，如图13-18所示。此时，图形窗口中的模型显示如图13-19所示（注意判断平移方向）。

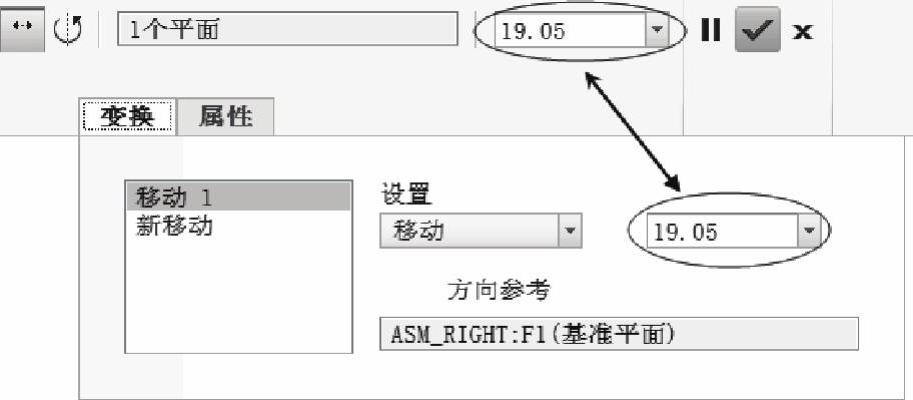

图13-18 输入偏移距离

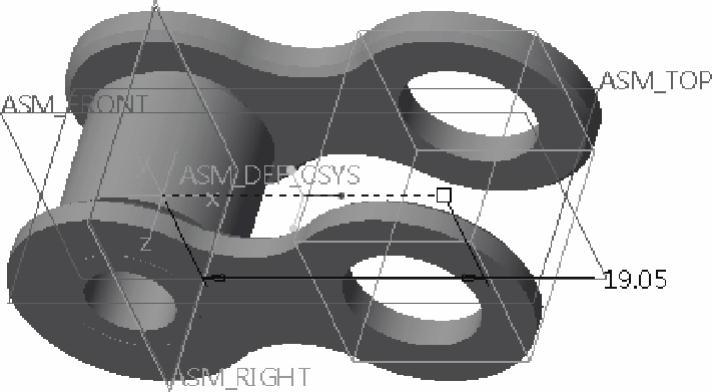

图13-19 注意观察平移方向等

（6）在“移动（复制）”选项卡中单击“完成”按钮，通过平移复制得获得的装配组件效果如图13-20所示。

步骤10：在装配中创建基准点。

（1）单击“基准点”按钮，打开“基准点”对话框。选择其中一个套筒的轴线，接着按住＜Ctrl＞键选择装配体的基准平面ASM_FRONT，在两者的相交处创建一个基准点APNT0。

（2）切换至创建新点的状态，结合＜Ctrl＞键选择另一个套筒的轴线与装配体的基准平面ASM_FRONT，在两者的相交处创建一个基准点APNT1。

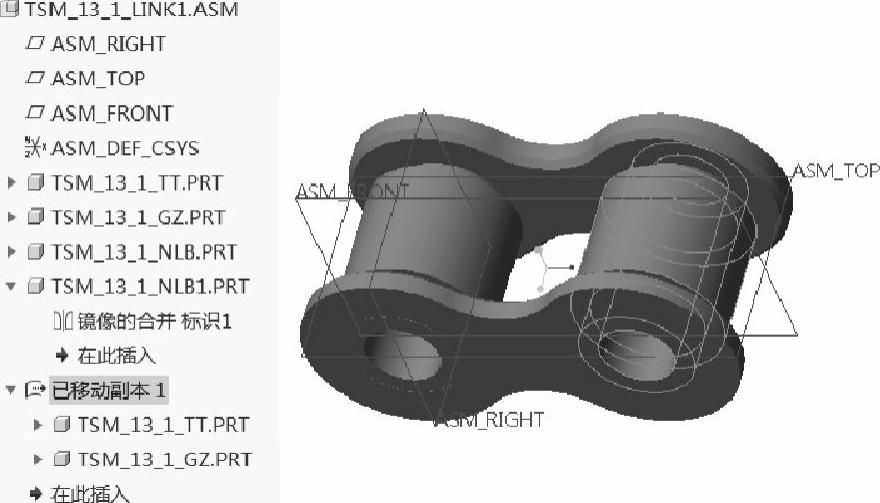

在装配组件中创建的两个基准点如图13-21所示。

图13-20 平移复制的结果

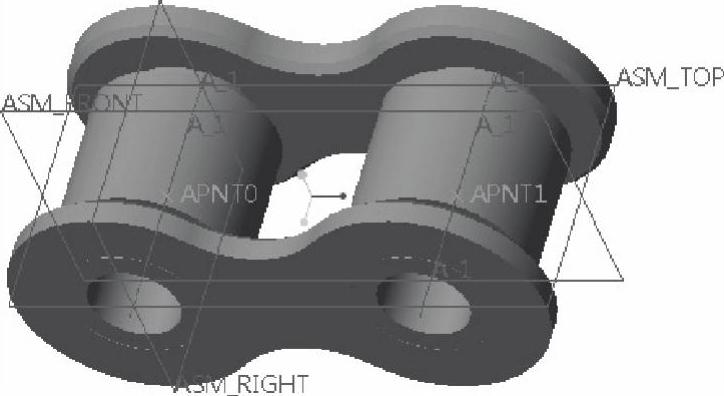

图13-21 在装配组件中创建基准点

步骤11：在指定的工作目录中保存文件。然后可以关闭该文件。
