链传动是应用较广的一种机械传动，其组成部分除了主、从动链轮之外，还包括链条。链传动主要用在要求工作可靠且两轴相距较远的一些场合，如在自行车、摩托车等机械中便具有链传动机构。传动链主要有短节距精密滚子链（简称滚子链）、齿形链等类型，其中滚子链使用最广。

本实例以链号为12A的滚子链作为模型来进行介绍。滚子链由滚子、套筒、销轴、内链板和外链板组成。其中，外链板与销轴之间、内链板与套筒之间分别用过盈配合固联；滚子与套筒之间、套筒与销轴之间均采用间隙配合。当内、外链板相对翘曲时，套筒可以绕销轴自由转动。滚子是活套在套筒上的，工作时，滚子沿链轮齿廓滚动。链板一般制作成8字形，目的是为了使它的各个横截面具有接近相等的抗拉强度，以及有效地减少链的质量和运动时的惯性力。

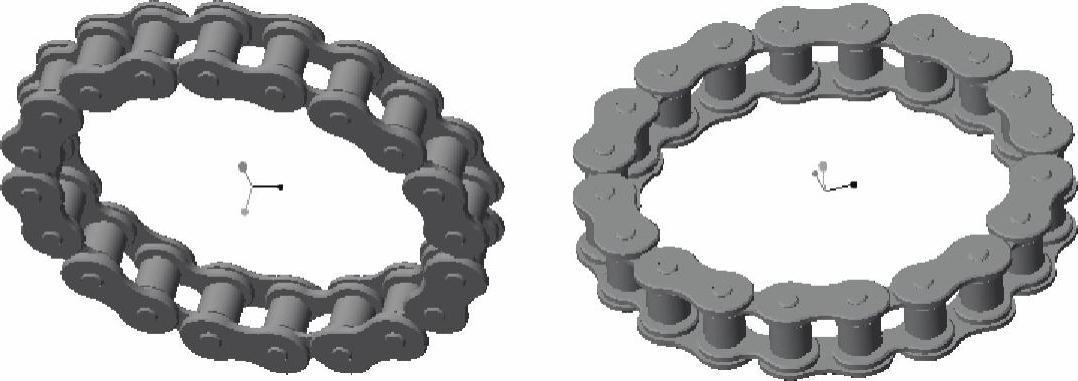

本实例最终完成的链条模型如图13-1所示。

图13-1 完成的滚子链条

在本实例中，骨架模型的设计工作在整个设计过程中所占的工作量较少，但实际上却起到设定链条的装配框架的作用。其设计步骤大体上如下。(www.daowen.com)

（1）建立内链子组件（内链板与套筒、滚子组成的零部件）。

（2）建立外链子组件（外链板与销轴组成的零部件）。

（3）新建一个用来装配内链子组件和外链子组件的组件文件，并在该组件文件中建立骨架模型。

（4）装配内链子组件和外链子组件。

下面介绍具体的设计方法及步骤。
