轴系零部件2的装配方法简介

步骤1:新建装配文件。

(1)单击“快速访问”工具栏中的“新建”按钮978-7-111-49966-4-Chapter12-112.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“装配”单选按钮,在“子类型”选项组中选择“设计”单选按钮,在“名称”文本框中输入“TSM_12_2_ZM2”;取消勾选“使用默认模板”复选框,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_asm_design”选项,单击“确定”按钮,进入装配设计模式。

步骤2:组装齿轮轴

(1)单击“组装”按钮978-7-111-49966-4-Chapter12-113.jpg,弹出“打开”对话框,选择源文件“TSM_12_2_2.PRT”,单击“打开”对话框中的“打开”按钮。

(2)出现“元件放置”选项卡,从“约束”下拉列表框中选择“默认”选项。

(3)单击“完成”按钮978-7-111-49966-4-Chapter12-114.jpg,在装配组件中放置齿轮轴零件,如图12-59所示,图中隐藏了该齿轮轴的RIGHT、TOP和FRONT基准平面。

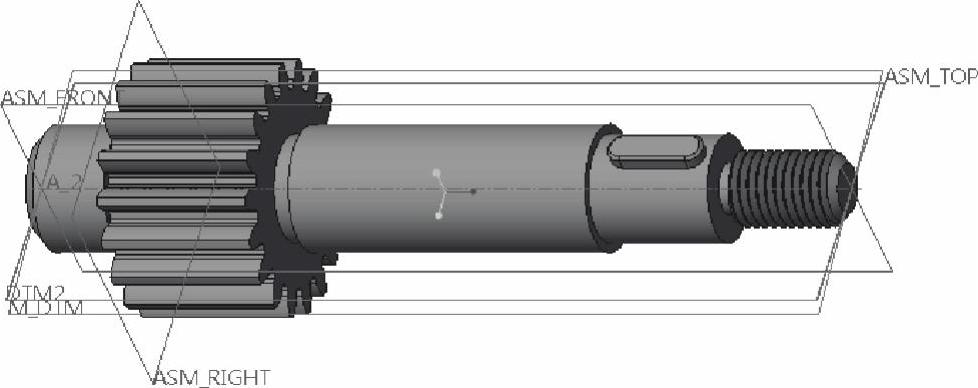

图12-59 将齿轮轴组装进来

步骤3:组装平键。

(1)单击“组装”按钮978-7-111-49966-4-Chapter12-116.jpg,弹出“打开”对话框,选择源文件“TSM_12_2_5.PRT”,单击“打开”对话框中的“打开”按钮。

(2)分别定义“重合”约束1、“重合”约束2和“相切”约束来组装该平键。(www.daowen.com)

(3)单击“完成”按钮978-7-111-49966-4-Chapter12-117.jpg,组装好平键的效果如图12-60所示。


图12-60 组装平键

步骤4:组装凸轮

(1)单击“组装”按钮978-7-111-49966-4-Chapter12-119.jpg,弹出“打开”对话框,选择源文件“TSM_12_2_6.PRT”,单击“打开”对话框中的“打开”按钮。

(2)分别指定图12-61所示的3组约束参考。注意读者也可以通过定义别的合适约束来完成该凸轮装配。

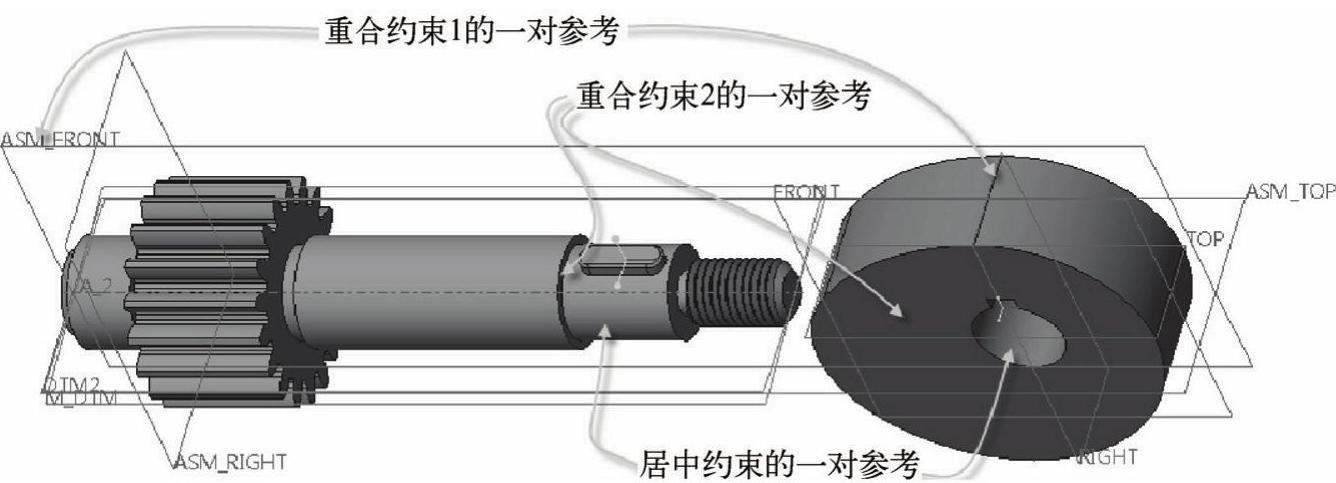

图12-61 定义3组约束参考

(3)单击“完成”按钮978-7-111-49966-4-Chapter12-121.jpg,完成轴系零部件2的装配操作,结果如图12-62所示。

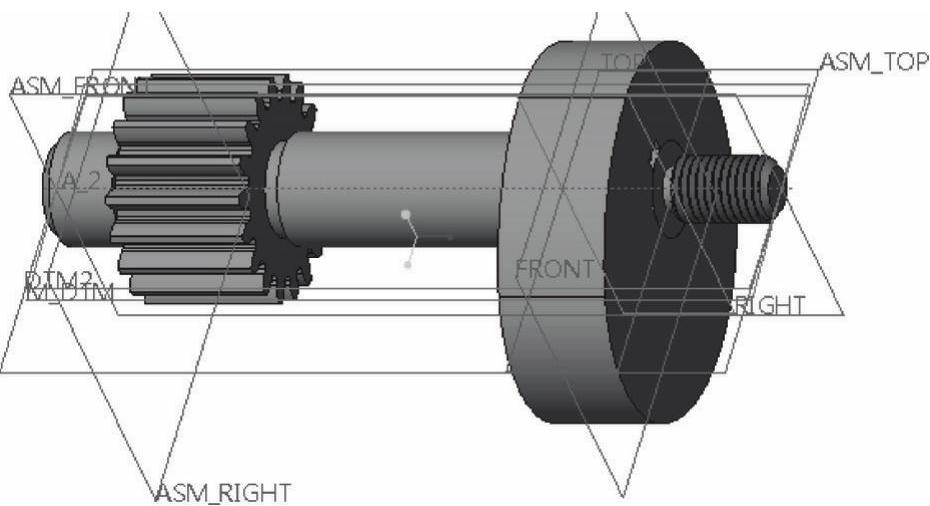

图12-62 装配好的轴系零部件2

步骤5:保存文件。
