平口台虎钳装配实例分享

本实例介绍一个台虎钳的装配方法及步骤。装配好的平口台虎钳模型如图12-12所示（参考效果）。该台虎钳由护口板、活动钳块、钳座、垫圈、方块螺母、螺杆、螺母和螺钉等零件组成。

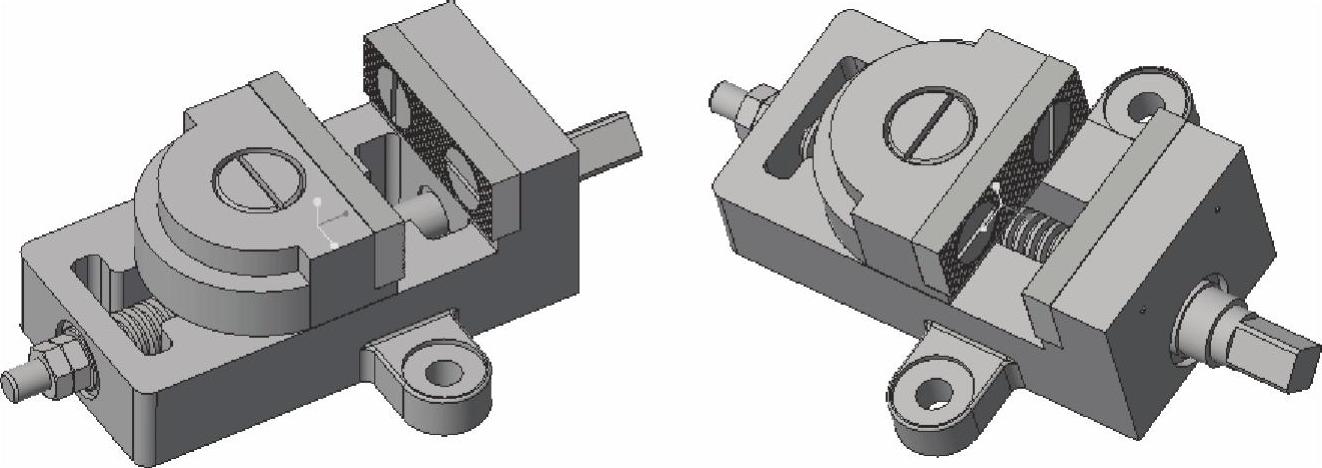

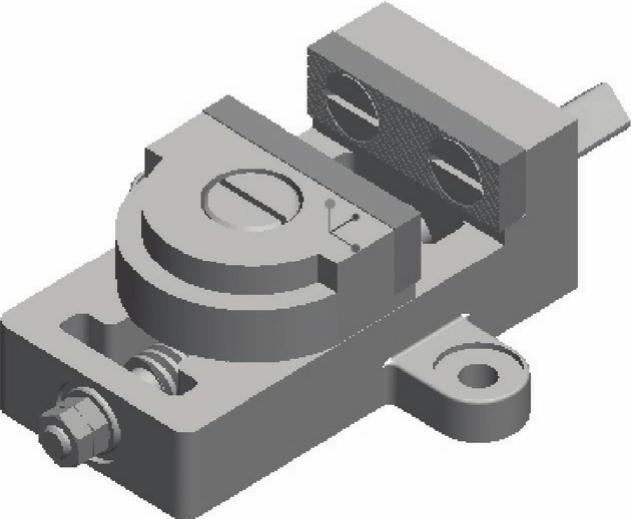

图12-12 平口台虎钳

本实例的目的是使读者学习和掌握约束装配的方法。本实例所使用到的源零件位于随书光盘CH12→TSM_12_1文件夹中。

台虎钳装配的具体方法及步骤如下。

步骤1：新建装配文件并设置模型树显示项目。

（1）启动Creo Parametric 3.0软件，接着单击“快速访问”工具栏中的“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“装配”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入“TSM_12_1X_MAIN”；取消勾选“使用默认模板”复选框，单击“确定”按钮。

（3）系统弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_asm_design”选项，单击“确定”按钮，进入装配设计模式。

（4）在导航区的模型树上方，单击“设置”按钮，从出现的快捷菜单中选择“树过滤器”选项，打开“模型树项”对话框。

（5）在“显示”区域中增加勾选“特征”和“放置文件夹”复选框，单击“确定”按钮，则在模型树中显示所设定的项目。

步骤2：以“默认”方式组装钳座零件（TSM_12_1_9.PRT）。

（1）在功能区“模型”选项卡的“元件”组中单击“组装”按钮，弹出“打开”对话框，选择源文件“TSM_12_1_9.PRT”，单击该对话框中的“打开”按钮。

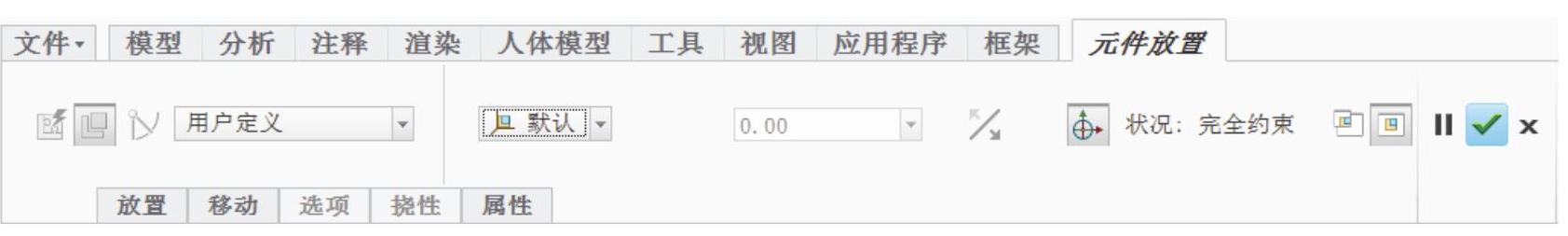

（2）功能区出现“元件放置”选项卡，从“约束”下拉列表框中选择“默认”选项，如图12-13所示。

图12-13 选择“默认”选项

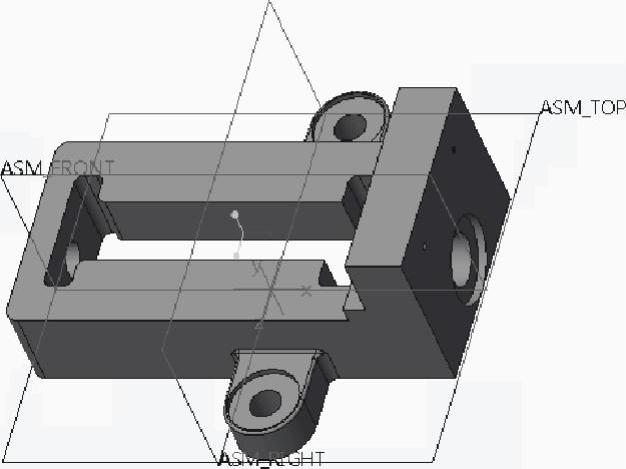

（3）单击“完成”按钮，在装配组件中放置钳座零件，如图12-14所示。

为了方便其他零件的装配操作，可以将钳座零件自身的基准特征隐藏起来。

步骤3：组装方块螺母（TSM_12_1_8.PRT）。

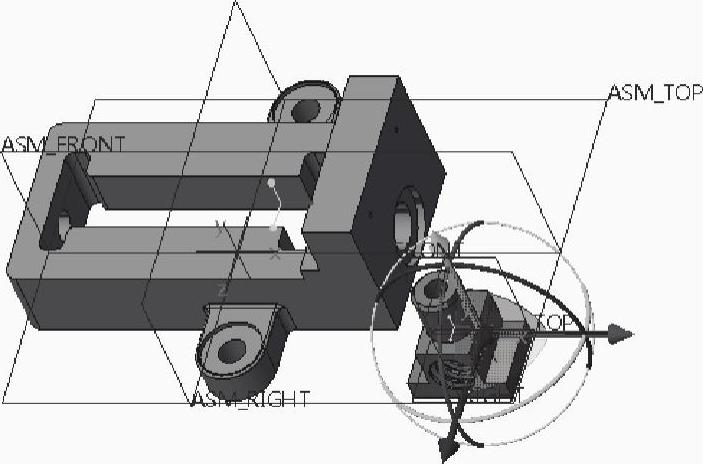

（1）单击“组装”按钮，选择源文件“TSM_12_1_8.PRT”，单击对话框中的“打开”按钮，则在装配窗口中出现方块螺母，如图12-15所示。

图12-14 组装钳座

图12-15 打开方块螺母

（2）系统打开“元件放置”选项卡，在“预定义集”下拉列表框中选择“滑块”选项，此时，在“放置”下滑面板中可以看到滑块连接需要分别定义“轴对齐”和“旋转”两组约束，如图12-16所示。

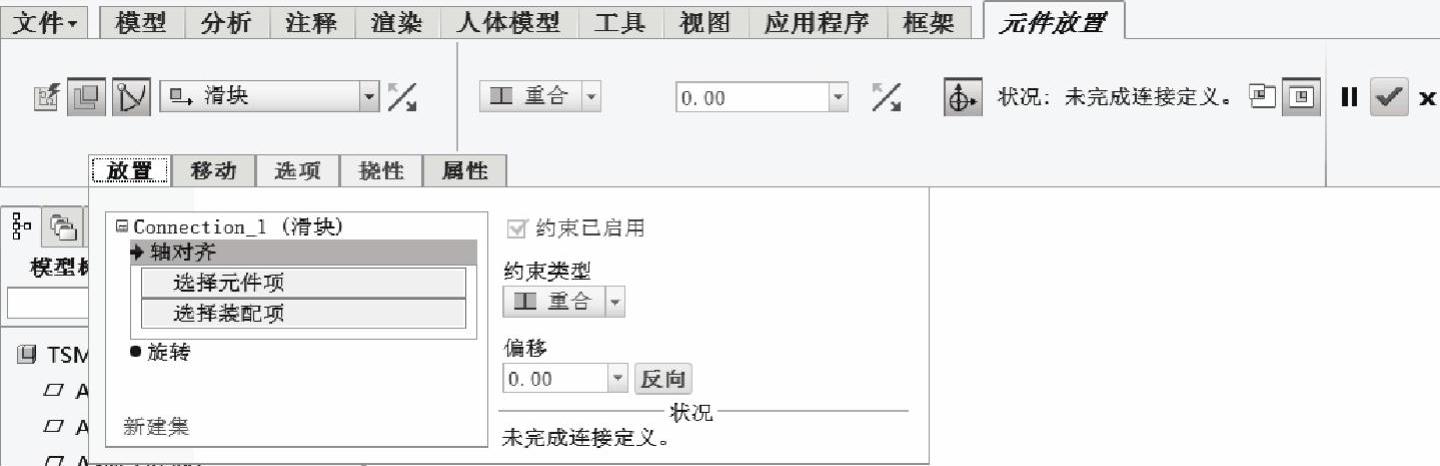

图12-16 选择“滑块”选项

（3）定义“轴对齐”约束：选择方块螺母的A_2轴和选择钳座的A_7轴。

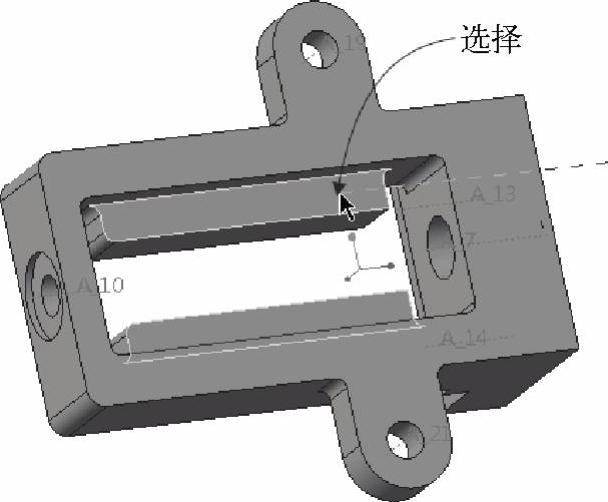

（4）定义“旋转”约束：在方块螺母上选择图12-17所示的零件面，在钳座上选择图12-18所示的零件面。

图12-17 选择方块螺母的零件面

图12-18 选择钳座的零件面

（5）在“放置”下滑面板中，单击出现的“平移轴（Translation1）”约束选项，然后分别选择图12-19所示的两个零件面。

图12-19 选择零件面定义“平移轴”

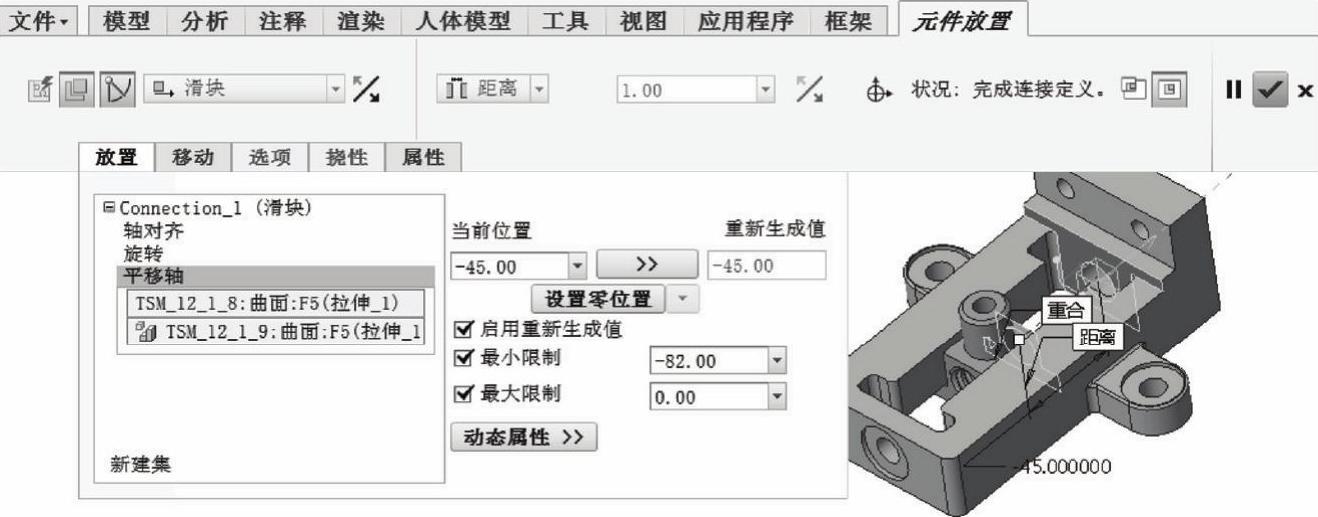

（6）在“放置”下滑面板中，勾选“启用重新生成值”复选框，在“当前位置”下拉列表框中输入数值为“-45”，单击“将当前位置设置为重新生成值”按钮，则重新生成值被设置为“-45”。接着，勾选“最小限制”复选框和“最大限制”复选框，并根据实际设置其相应的限制值，如图12-20所示。

图12-20 定义当前位置和重新生成值等

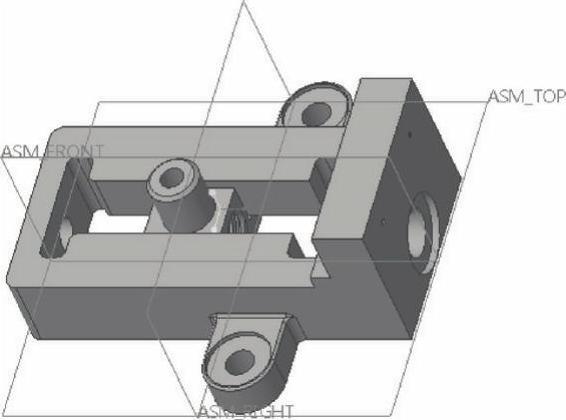

（7）单击“完成”按钮，完成了在装配组件中组装了方块螺母，效果如图12-21所示，图中隐藏了方块螺母的基准平面。

步骤4：组装活动钳块（TSM_12_1_4.PRT）。

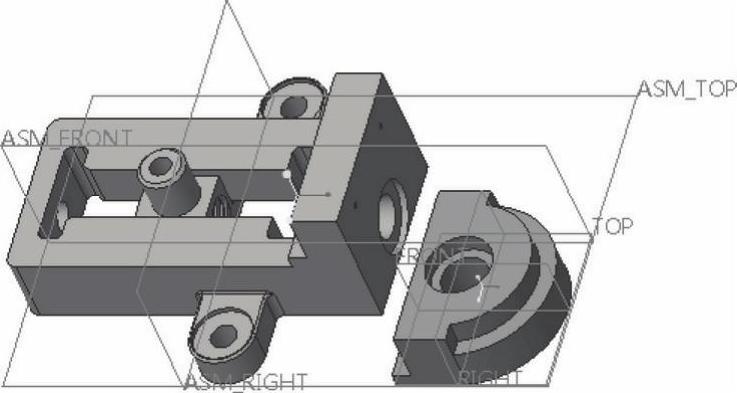

（1）单击“组装”按钮，选择源文件“TSM_12_1_4.PRT”，单击“打开”对话框中的“打开”按钮，则在装配组件体中出现活动钳块，如图12-22所示。

图12-21 在组件中装配好方块螺母

图12-22 打开活动钳块

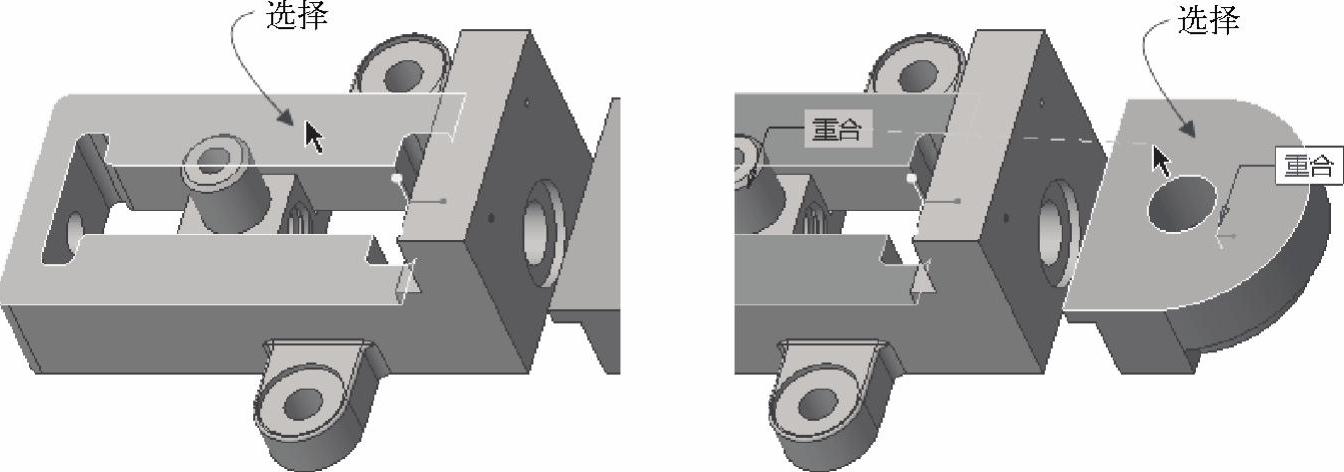

（2）出现“元件放置”选项卡，从“约束”下拉列表框中选择“重合”选项，选择活动钳块的FRONT基准平面和装配组件中的ASM_FRONT基准平面，并根据实际情况单击“更改约束方向”按钮。

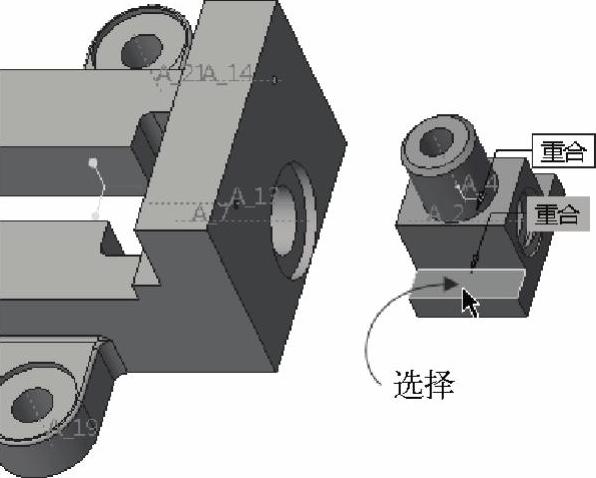

（3）打开“放置”下滑面板，新建约束，将该约束类型设置为“重合”，分别选择图12-23所示的两个零件面作为重合的参考面，然后单击“反向”按钮以获得满足装配条件的方向（注意结合实际情况来判断）。

图12-23 选择重合参考面

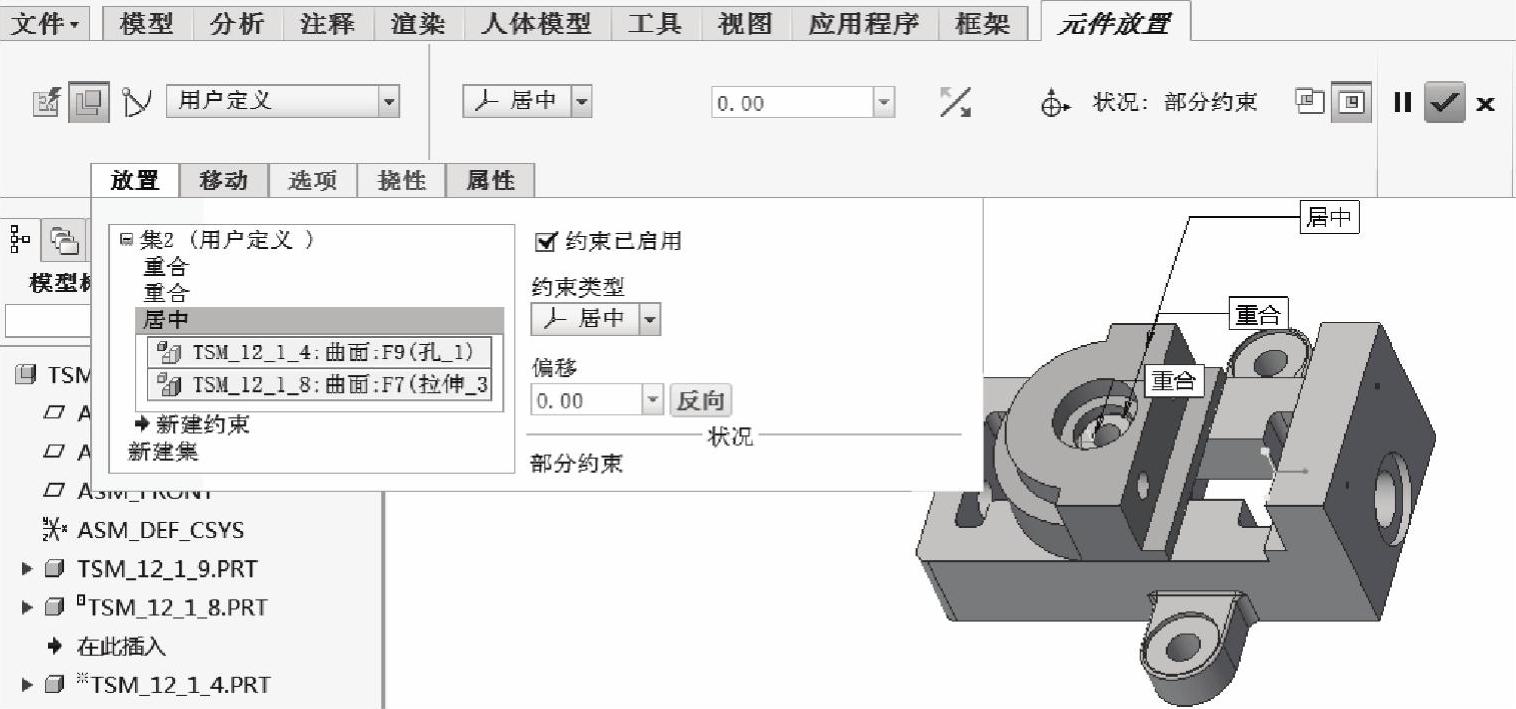

（4）新建约束，将新约束设置为“居中”，然后分别在活动钳块和组件的方块螺母中选择相应的配合曲面，结果如图12-24所示。

图12-24 定义“居中”约束

（5）单击“完成”按钮，完成活动钳块的装配。

步骤5：组装其中一块护口板（TSM_12_1_2.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_2.PRT”，单击“打开”对话框中的“打开”按钮，则在装配组件中出现护口板，如图12-25所示。

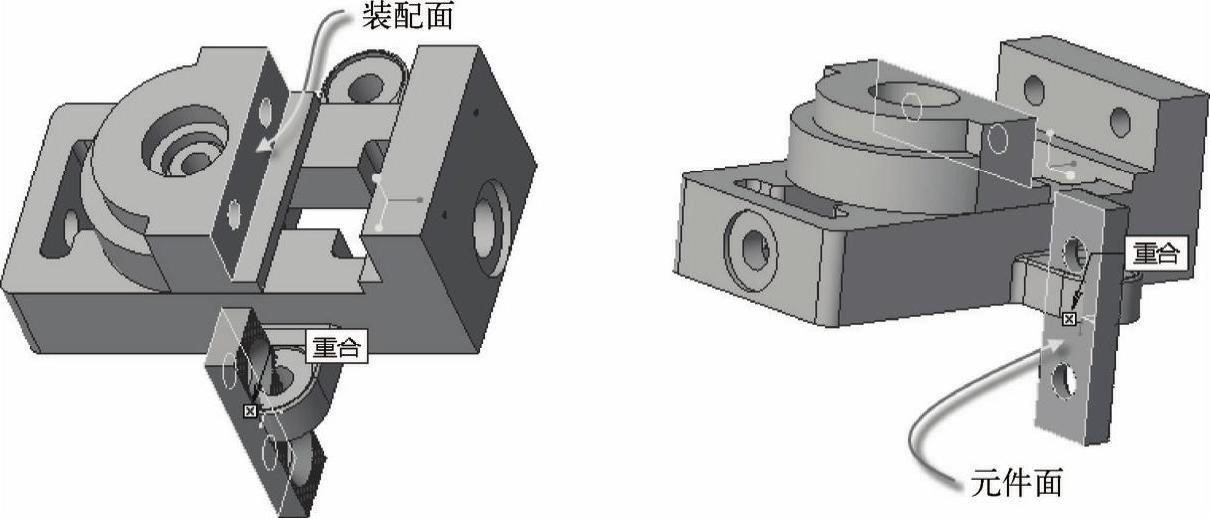

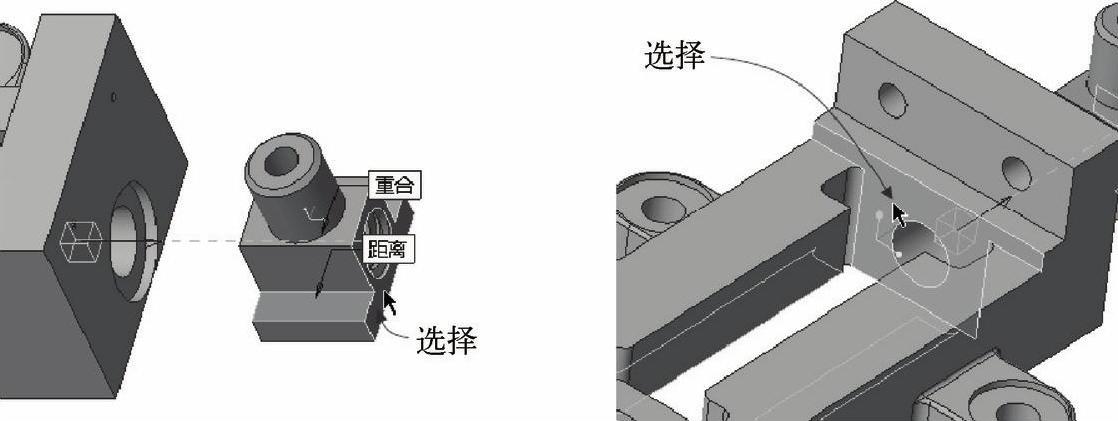

（2）在“元件放置”选项卡的“约束”下拉列表框中选择“重合”选项，分别选择图12-26所示的装配面和元件面。

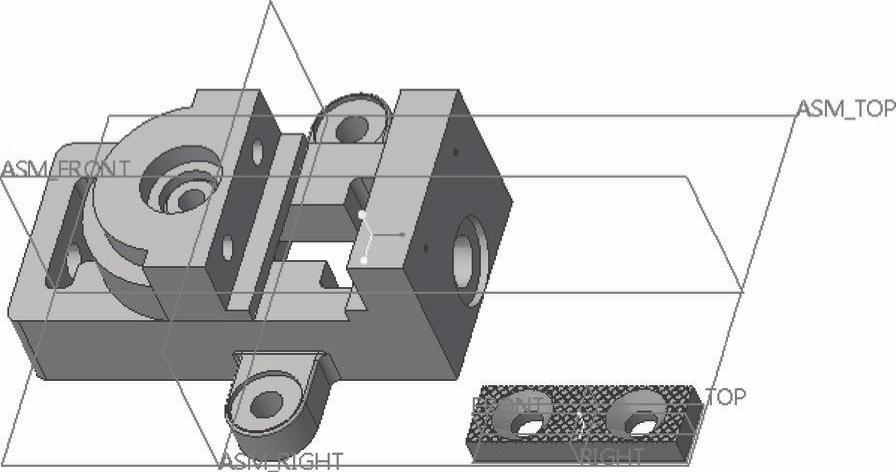

图12-25 打开护口板零件

图12-26 选择要重合匹配的零件面

（3）新建下列另外两组“重合”约束：

●“重合”约束2：将护口板的A_3轴线与组件中活动钳块的A_8轴线重合（对齐）。

●“重合”约束3：将护口板的A_4轴线与组件中活动钳块的A_7轴线重合（对齐）。

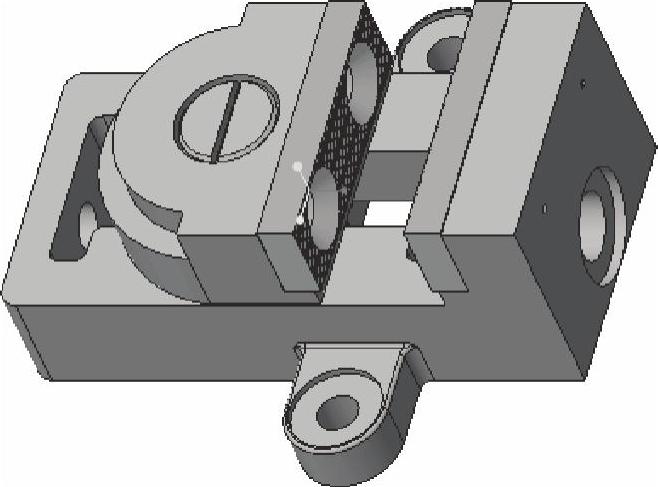

（4）单击“完成”按钮，完成其中一块护口板的装配，结果如图12-27所示。

步骤6：组装另一块护口板。

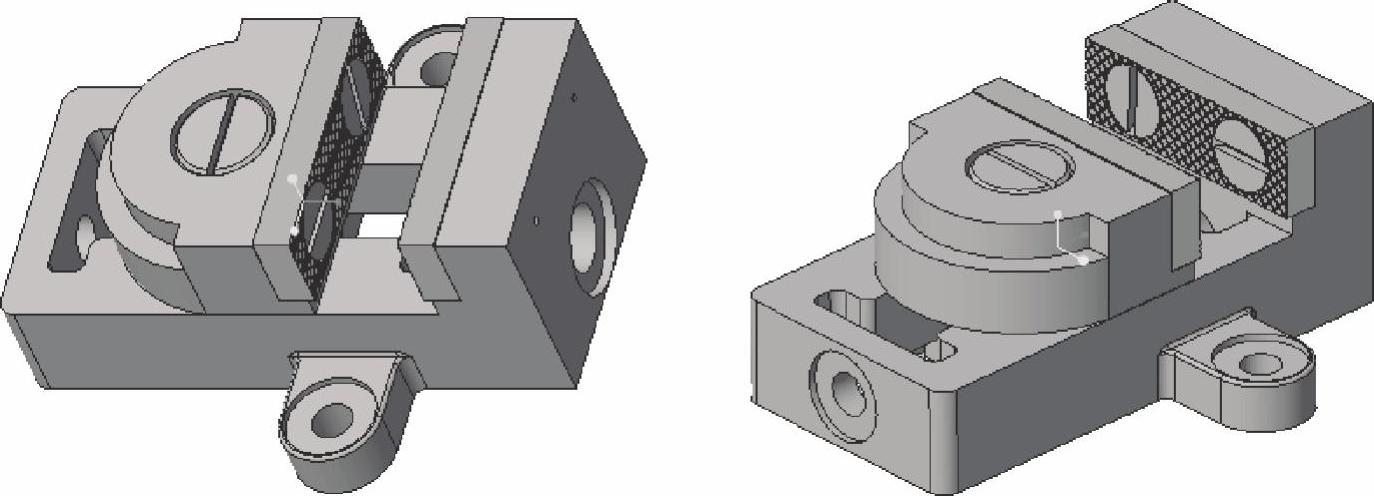

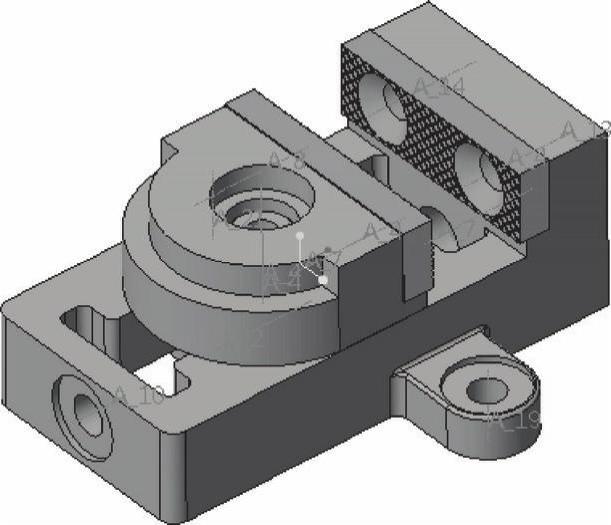

第二块护口板的组装方法和步骤5的方法及步骤相似，分别定义3组“重合”约束来装配另一块护口板，装配结果如图12-28所示。

图12-27 组装一块护口板

图12-28 组装另一块护口板

步骤7：组装螺钉（TSM_12_1_3.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_3.PRT”，单击“打开”对话框中的“打开”按钮。

（2）出现“元件放置”选项卡，单击“指定约束时在单独的窗口中显示元件”按钮

。

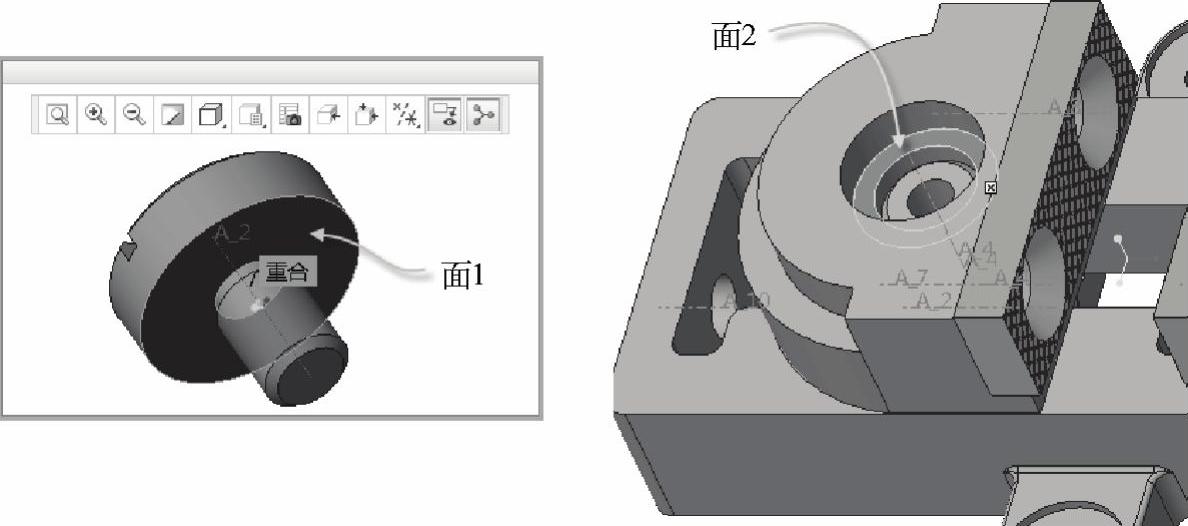

（3）从“约束”下拉列表框中选择“重合”选项，分别选择图12-29所示的面1（元件面）和面2（装配中的配合面）。

图12-29 选择要应用“重合”约束的两个面

（4）新建约束，设置新约束类型为“重合”，选择该螺钉的轴线A_2和装配组件中活动钳块的轴线A_4。

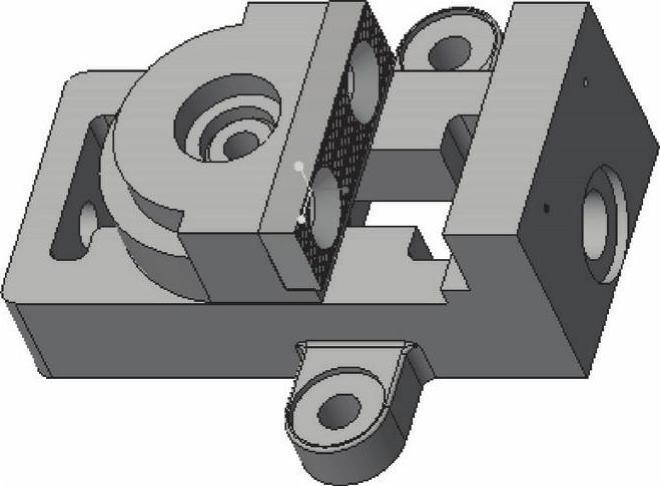

（5）单击“完成”按钮，装配好该螺钉的装配体模型如图12-30所示。

步骤8：组装螺钉GB/T 68—1985（TSM_12_1_1.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_1.PRT”，单击“打开”对话框中的“打开”按钮。

（2）从“元件放置”选项卡的“约束”下拉列表框中选择“居中”选项，分别选择图12-31所示的配合面1和配合面2。

图12-30 装配体效果

(www.daowen.com)

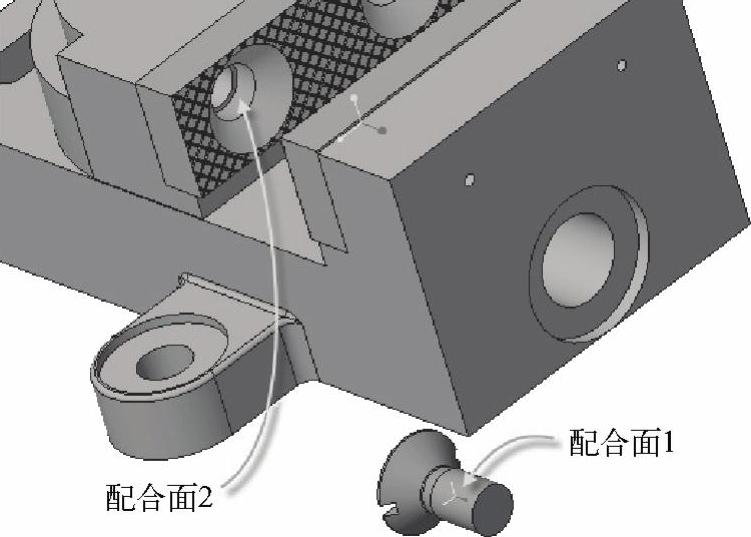

图12-31 选择要“居中”约束的配合面

（3）打开“放置”下滑面板，新建约束，从“约束类型”下拉列表框中选择“相切”选项，然后选择图12-32所示的相切面1和相切面2。

（4）单击“完成”按钮，装配结果如图12-33所示。

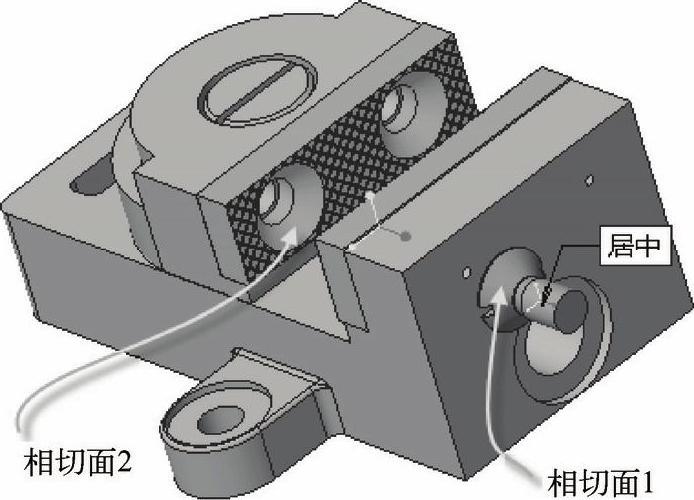

图12-32 选择相切面

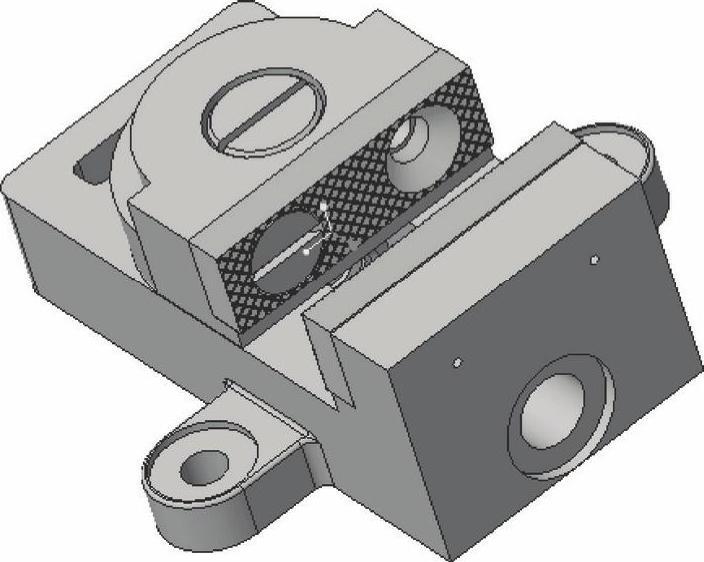

图12-33 装配结果

步骤9：以“重复”的方式装配其他螺钉。

（1）在模型树上或者在模型窗口中选择组装进来的小螺钉GB/T 68—1985（TSM_12_1_1.PRT）。

（2）从功能区“模型”选项卡的“元件”组中单击“重复”按钮，打开“重复元件”对话框。

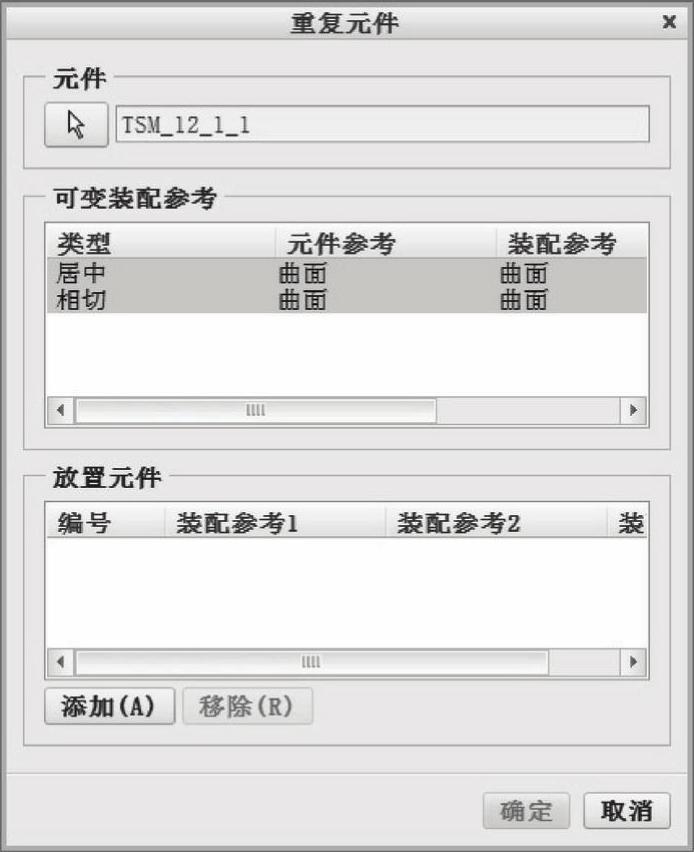

（3）在“重复元件”对话框的“可变装配参考”选项组的列表框中选择“居中”和“相切”类型，如图12-34所示。

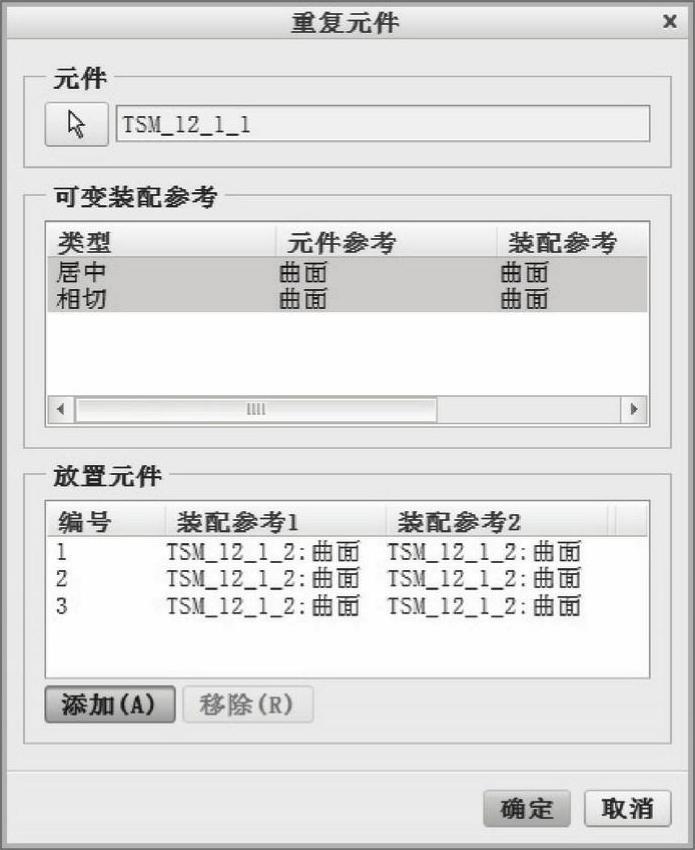

（4）在“放置元件”选项组中，单击“添加”按钮，接着在装配中分别选择3组参考，每一组参考包括一个“插入”参考（装配参考1）和一个“相切”参考（装配参考2），所选参考将出现在“放置元件”选项组的框中，如图12-35所示。

图12-34 “重复元件”对话框

图12-35 选择装配参考

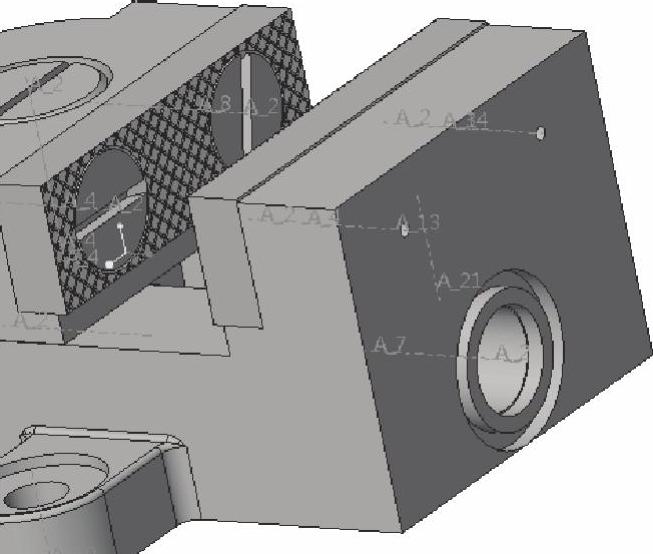

（5）在“重复元件”对话框中单击“确定”按钮，装配结果如图12-36所示。

图12-36 重复放置螺钉的结果

步骤10：组装垫圈1（TSM_12_1_10.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_10.PRT”，单击“打开”对话框中的“打开”按钮。

（2）从“元件放置”选项卡的“约束”下拉列表框中选择“重合”选项，分别选择该垫圈的A_2轴和组件中钳座的A_7轴。

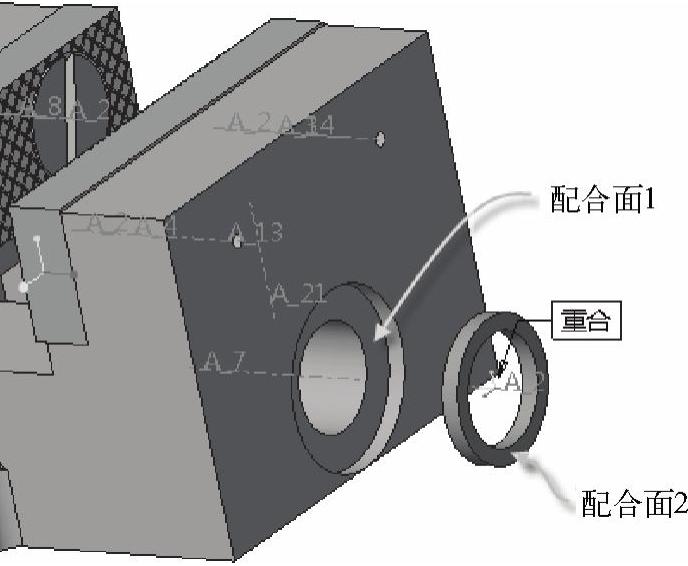

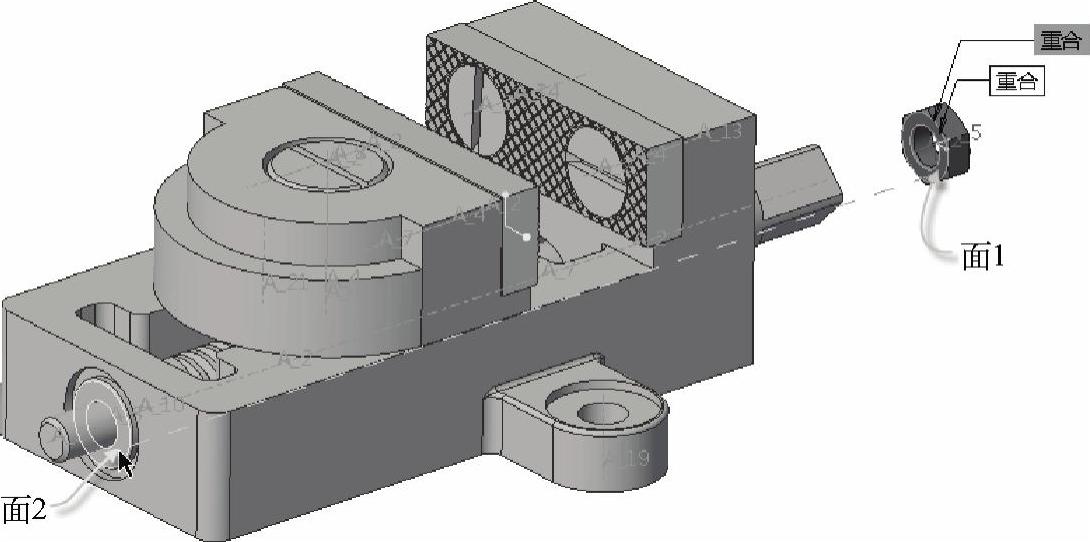

（3）打开“放置”下滑面板，新建约束，从“约束类型”下拉列表框中选择“重合”选项，然后选择图12-37所示的配合面1和配合面2，单击“反向”按钮。

（4）单击“完成”按钮，装配结果如图12-38所示。

图12-37 选择相重合的配合参考面

图12-38 组装垫圈1的结果

步骤11：组装螺杆（TSM_12_1_7.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_7.PRT”，单击“打开”对话框中的“打开”按钮。

（2）从“元件放置”选项卡的“约束”下拉列表框中选择“重合”选项，分别选择螺杆的A_2轴和装配组件中钳座的A_7轴。

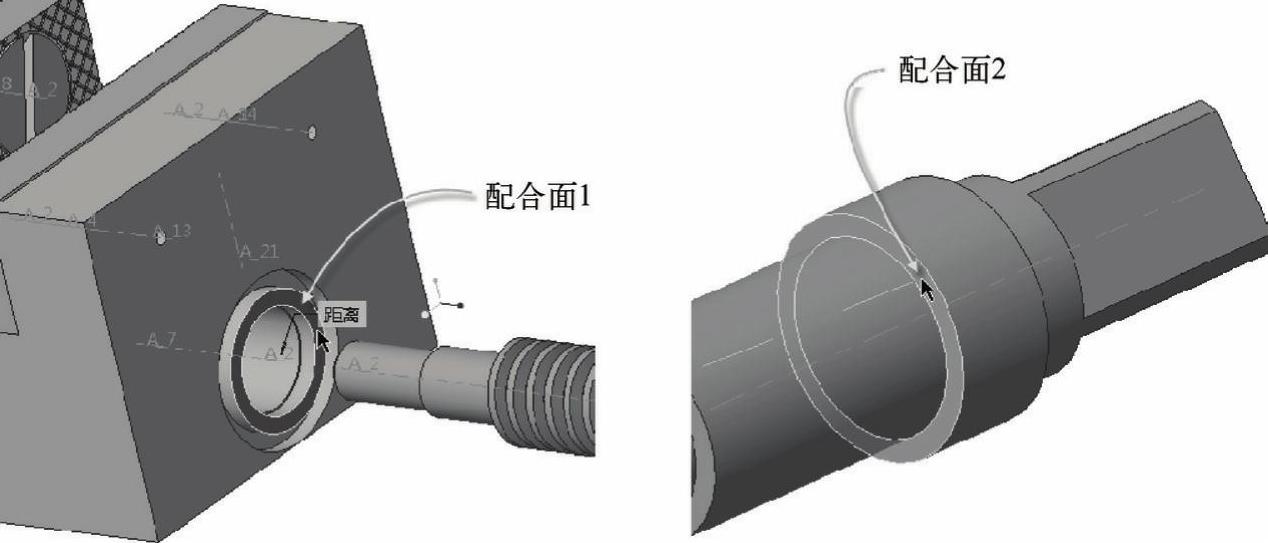

（3）打开“放置”下滑面板，新建约束，从“约束类型”下拉列表框中选择“距离”选项，然后选择图12-39所示的配合面1和配合面2。

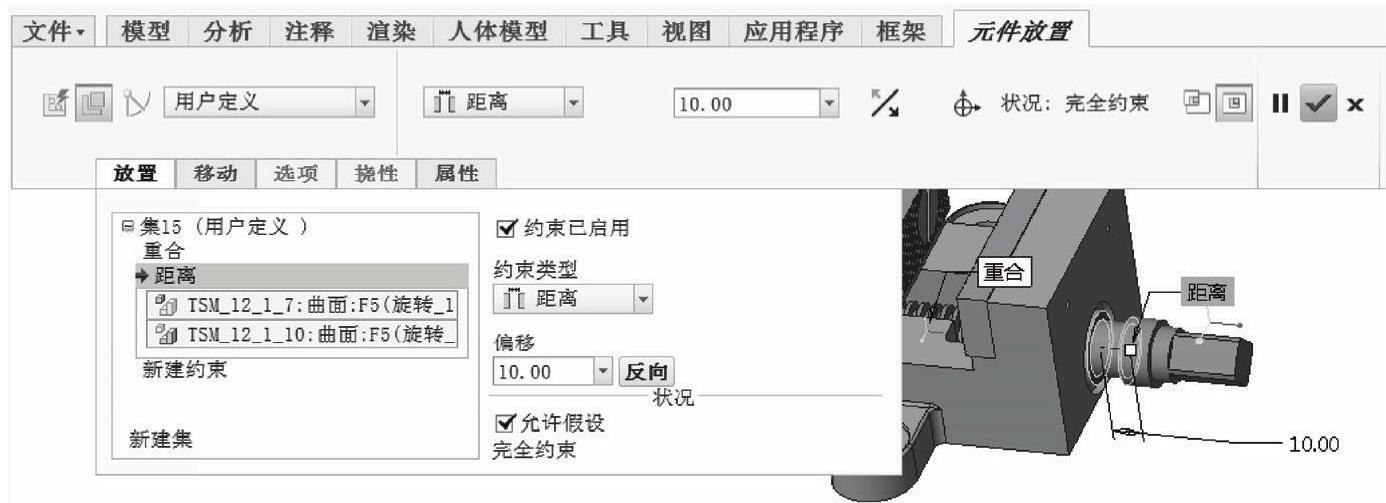

在“放置”下滑面板的“偏移”框中将偏移值设置为“10”，如图12-40所示。

图12-39 选择相匹配的参考面

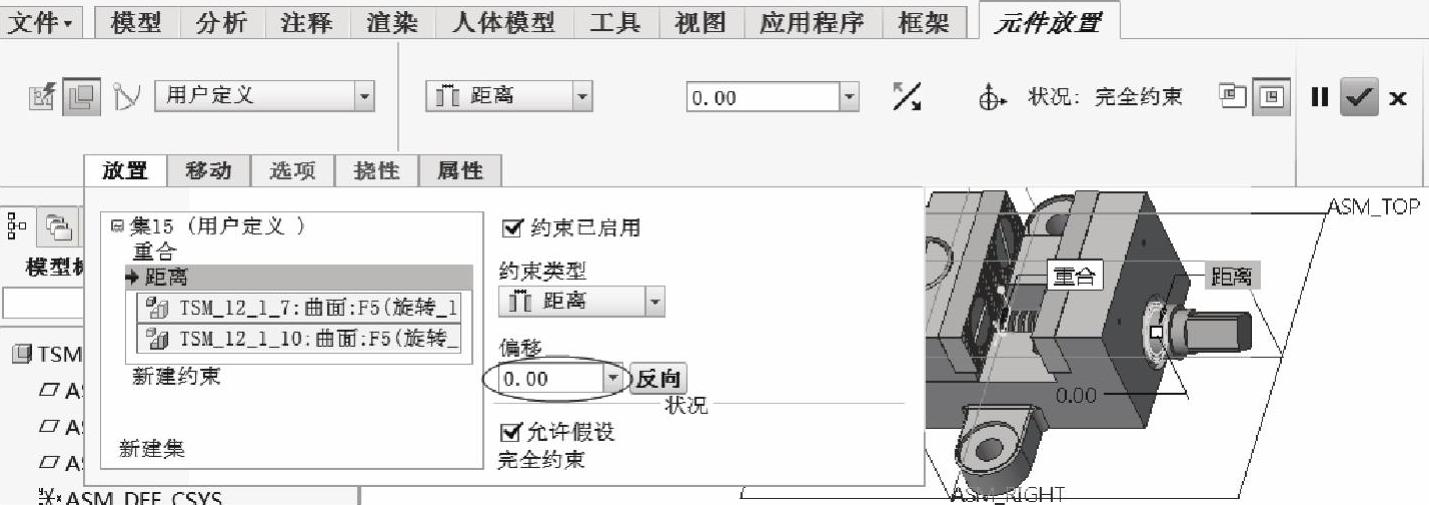

图12-40 设置“距离”约束的偏移值

（4）单击“完成”按钮。

步骤12：组装垫圈2（TSM_12_1_6.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_6.PRT”，单击“打开”对话框中的“打开”按钮。

（2）从“元件放置”选项卡的“约束”下拉列表框中选择“重合”选项，分别选择垫圈2的A_3轴和装配组件中螺杆的A_2轴。

（3）打开“放置”下滑面板，新建约束，从“约束类型”下拉列表框中选择“重合”选项，接着选择图12-41所示的面1和面2，然后单击“反向”按钮。

图12-41 选择要“重合”约束的参考面

（4）单击“完成”按钮。

步骤13：组装一个M10螺母（TSM_12_1_5.PRT）。

（1）单击“组装”按钮，选择源文件“TSM_12_1_5.PRT”，单击“打开”对话框中的“打开”按钮。

（2）从“元件放置”选项卡的“约束”下拉列表框中选择“重合”选项，分别选择螺母的A_2轴和组件中螺杆的A_2轴。

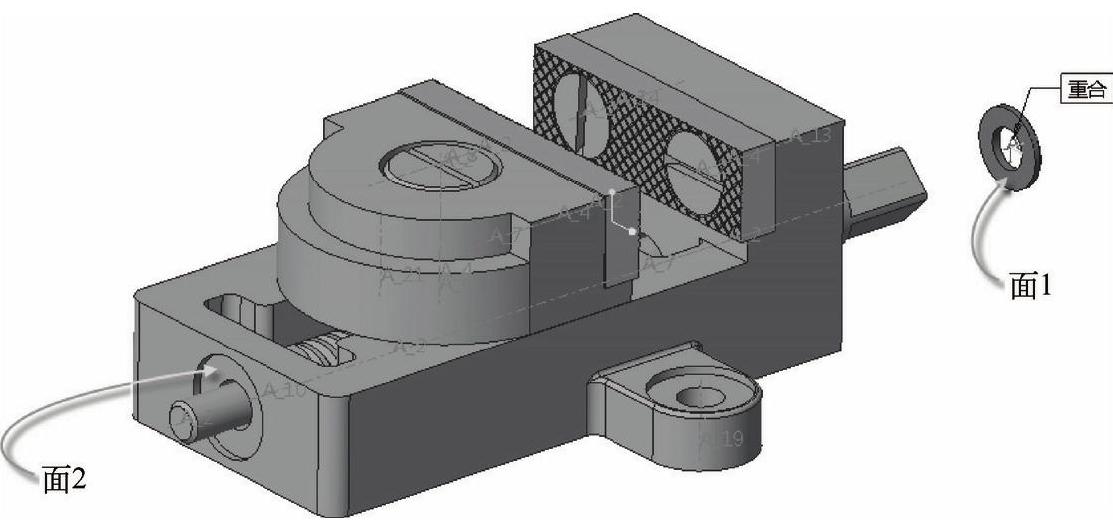

（3）打开“放置”下滑面板，新建约束，从“约束类型”列表框中选择“重合”选项，接着选择图12-42所示的面1和面2，然后单击“反向”按钮。

图12-42 选择元件与装配组件的配合面

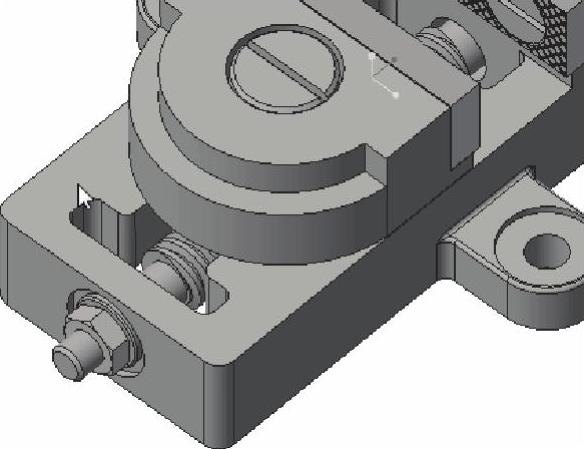

（4）单击“完成”按钮，装配结果如图12-43所示。

步骤14：组装第2个M10螺母（TSM_12_1_5.PRT）。

执行同样的方法，使用两组“重合”约束来组装另一个M10螺母（TSM_12_1_5.PRT），组装结果如图12-44所示。

图12-43 组装第一个螺母

图12-44 主组装第2个螺母

步骤15：设置剖截面来观察装配内部结构。

（1）在“图形”工具栏中单击“视图管理器”按钮，打开“视图管理器”对话框。

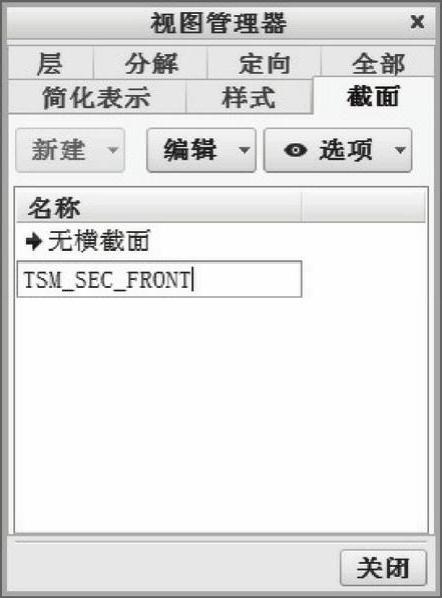

（2）切换到“截面”选项卡，单击该选项卡中的“新建”按钮并从其下拉菜单中选择“平面”选项，接着在出现的文本框中输入剖面名称为“TSM_SEC_FRONT”，如图12-45所示，然后按＜Enter＞键，功能区出现“截面”选项卡。

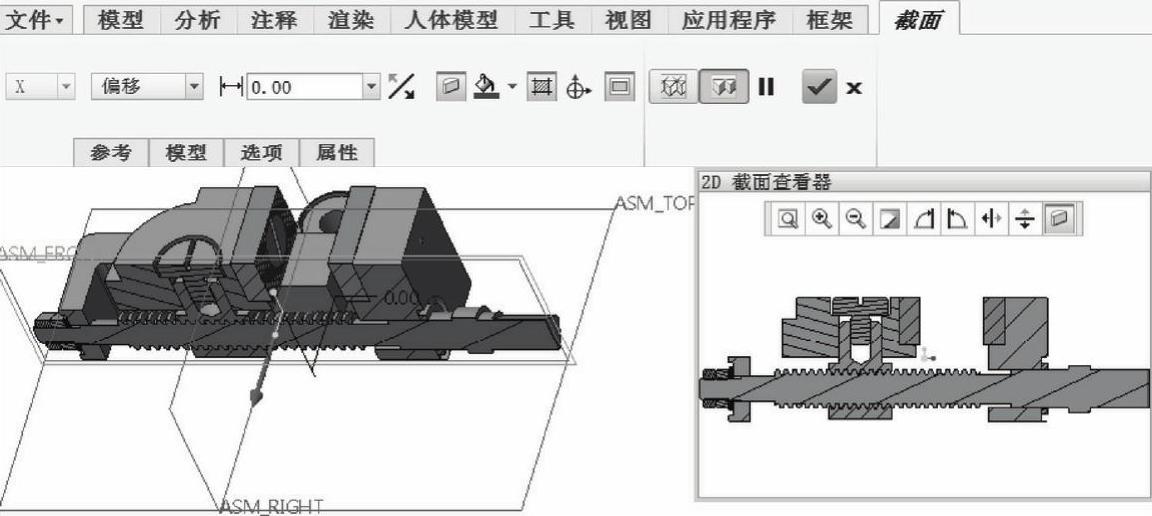

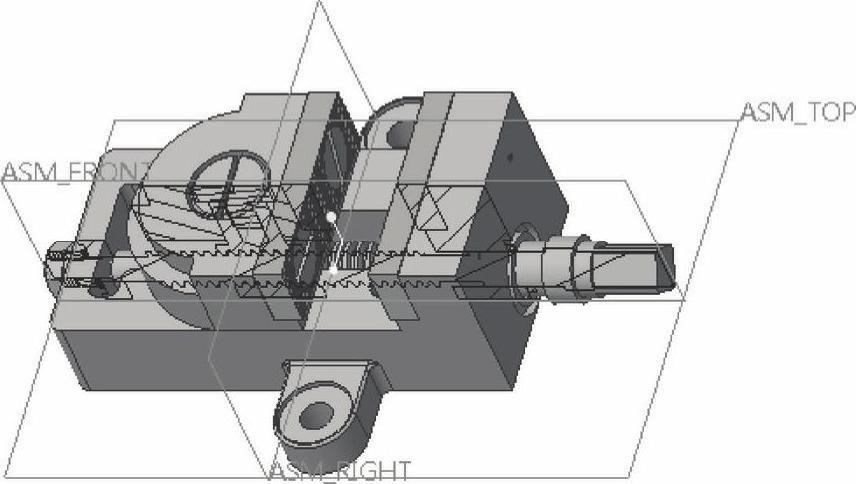

（3）在模型中选择ASM_FRONT基准平面，便在装配模型体中建立了一个剖截面，如图12-46所示，注意“截面”选项卡上相关工具按钮的设置。

图12-45 “截面”选项卡

图12-46 建立一个剖截面

（4）单击“完成”按钮，接着在“视图管理器”对话框中单击“关闭”按钮。

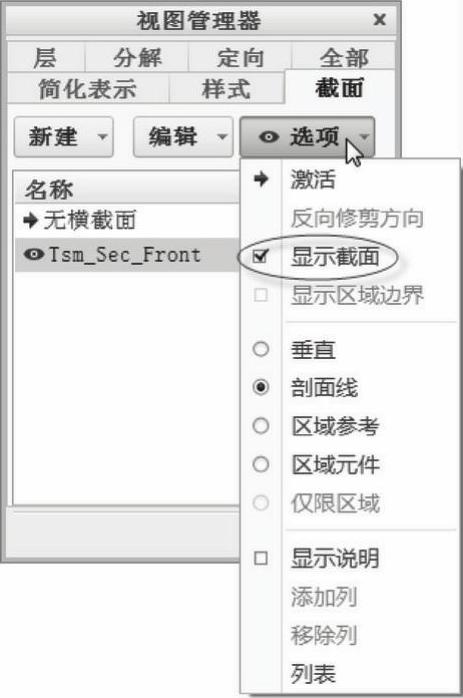

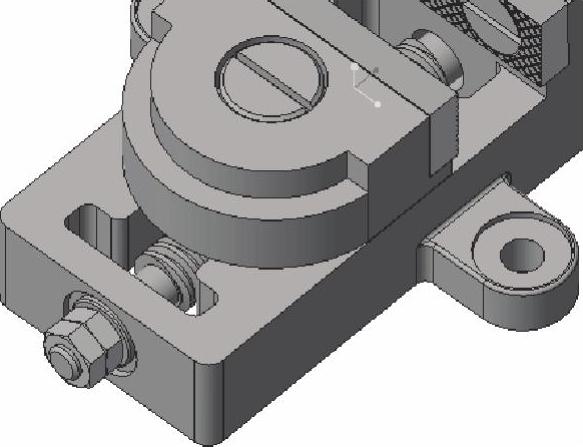

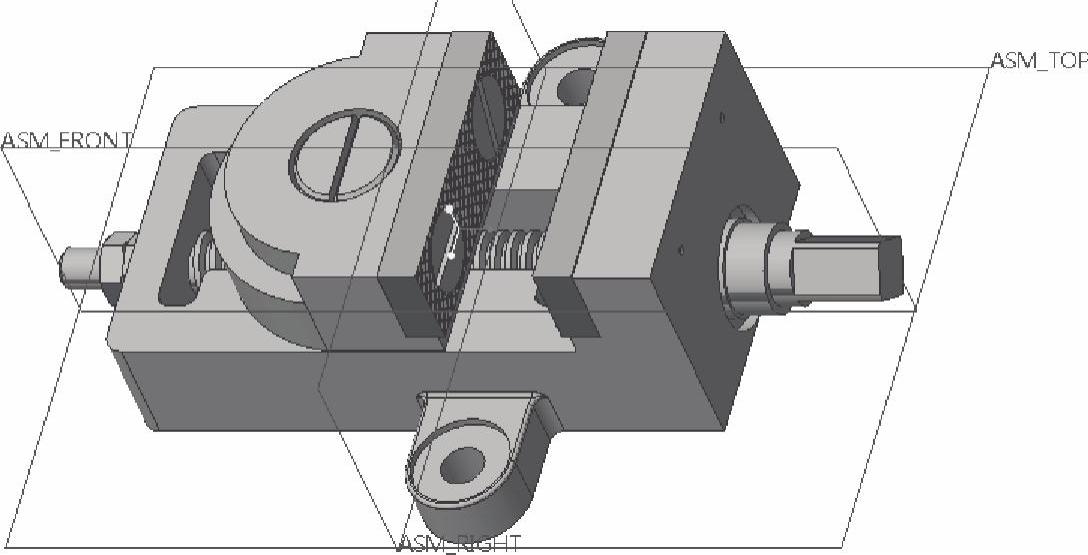

（5）在模型树中右击截面TSM_SEC_FRONT节点，从弹出的快捷菜单中选择“取消激活”命令。此时模型显示如图12-47所示。如果不想在模型视图中显示截面，那么可在“图形”工具栏中单击“视图管理器”按钮以打开“视图管理器”对话框，在“截面”选项卡的截面名称列表中选择所需剖截面，单击“选项”按钮，如图12-48所示，然后单击“显示截面”复选命令以取消该命令掐面的复选框勾选状态，最后关闭“视图管理器”对话框。
