设计题目1：以图11-99所示的B型圆柱销（GB 119—86）为例，按照表11-2提供的圆柱销尺寸建立相应的标准件库（部分）。在建立族表时，可以以“GB 119—86_B公称直径（d）x公称长度（l）”的形式来命名圆柱销实例，例如公称直径d=6、长度l=30的B型圆柱销实例，可以命名为“GB 119—86_B6x30”。

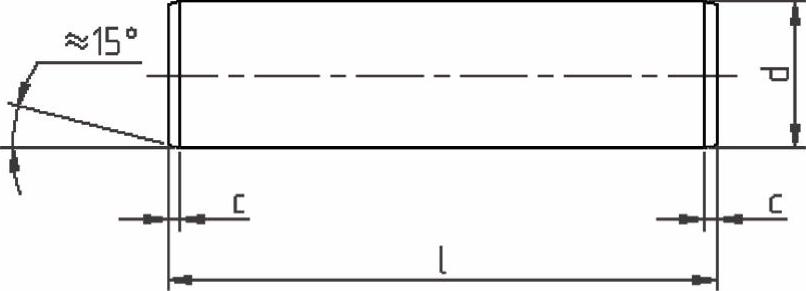

图11-99 B型圆柱销

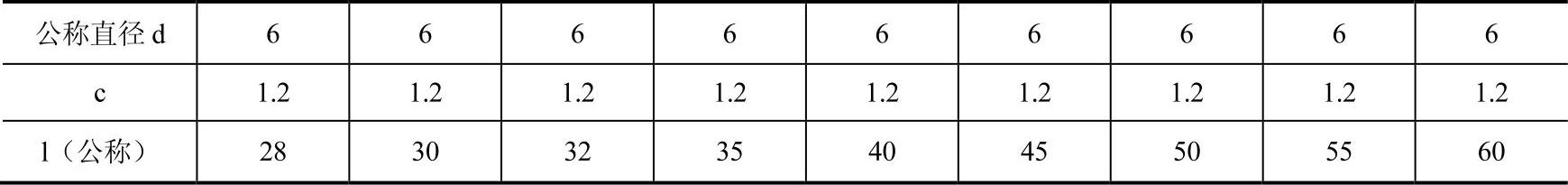

表11-2 要建立库的圆柱销 （单位：mm）

设计题目2：请自行设计一个简单的零件，然后参考本章相关实例所介绍的方法建立其通用件库。

设计题目3：打开随书光盘中的TSM_EX11_3.PRT文件，其零件模型是一个渐开线直齿圆柱小齿轮的通用参数化模型。请读者更具提示进行下列操作，重点体会和掌握如何解决再生（重新生成）失败的问题。

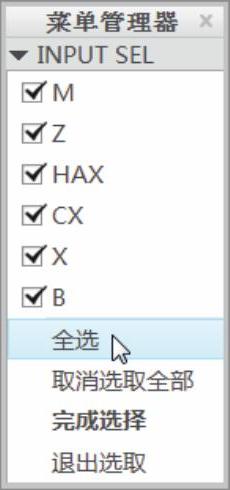

（1）单击“重新生成”按钮，弹出图11-100所示的“得到输入”菜单。在“得到输入”菜单中选择“输入”选项，出现“INPUTSEL”菜单，选择“全选”选项，如图11-101所示，然后选择“完成选择”选项。

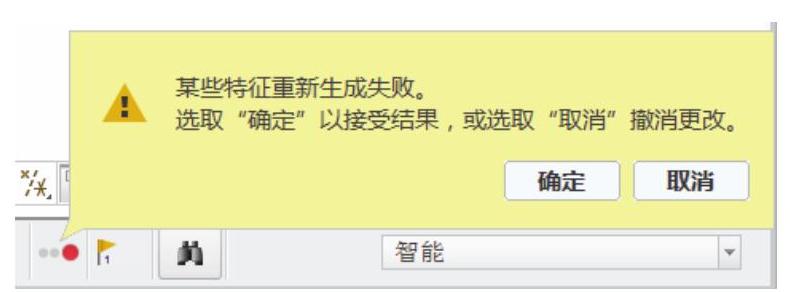

（2）输入M=2，Z=40，HAX=1，CX=0.25，X=0，B=20，将弹出图11-102所示的“警告”信息（与解决失败模式的设置相关）。

图11-100 “得到输入”菜单

图11-101 “INPUTSEL”菜单

图11-102 警示某些特征重新生成失败

（3）单击“确定”按钮以接受结果。

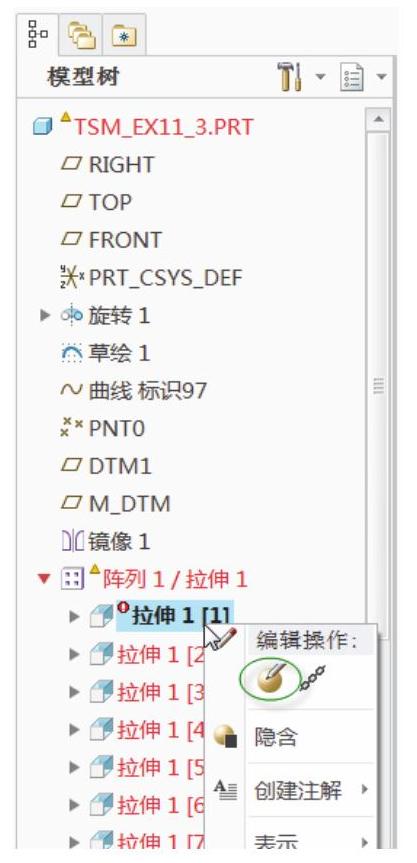

（4）在模型树中展开阵列特征，右击再生失败的“拉伸1[1]”特征，如图11-103所示，接着从弹出的快捷菜单中选择“编辑定义”图标选项，打开图11-104所示的“拉伸”选项卡。打开“放置”下滑面板，单击“编辑”按钮。

(www.daowen.com)

图11-103 拟对失败特征重新编辑定义

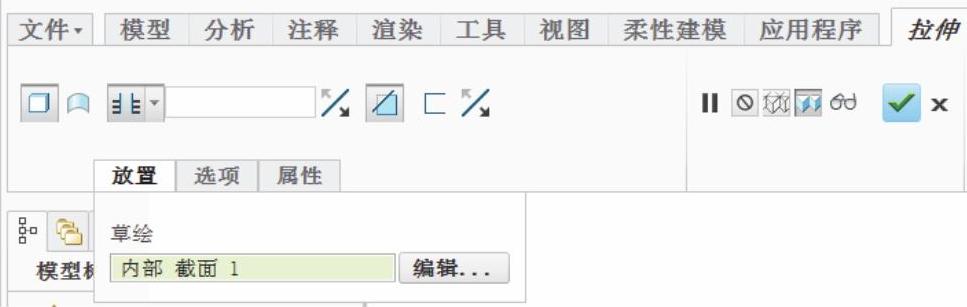

图11-104 “拉伸”选项卡

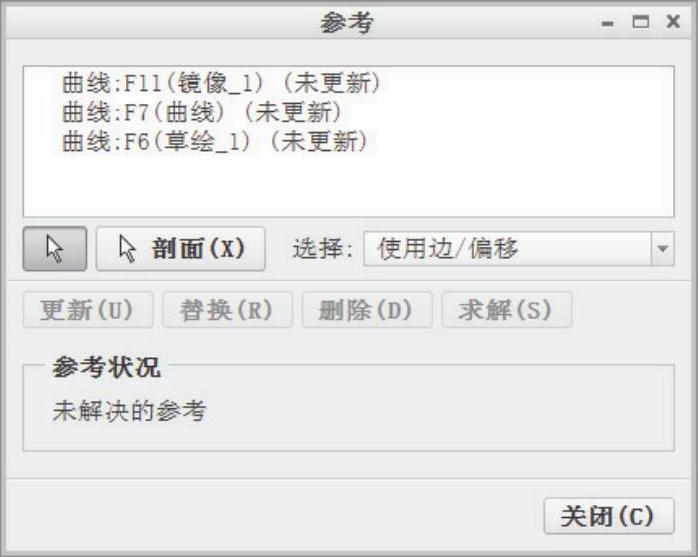

（5）系统弹出图11-105所示的“参考”对话框，提示草图的参考基准已经失效，这是由于原来的圆角关系式不再成立所致。选择第一个参考基准，单击“更新”按钮，使用同样的操作更新第二个参考基准，以及删除第三个参考基准。然后单击“参考”对话框的“关闭”按钮。

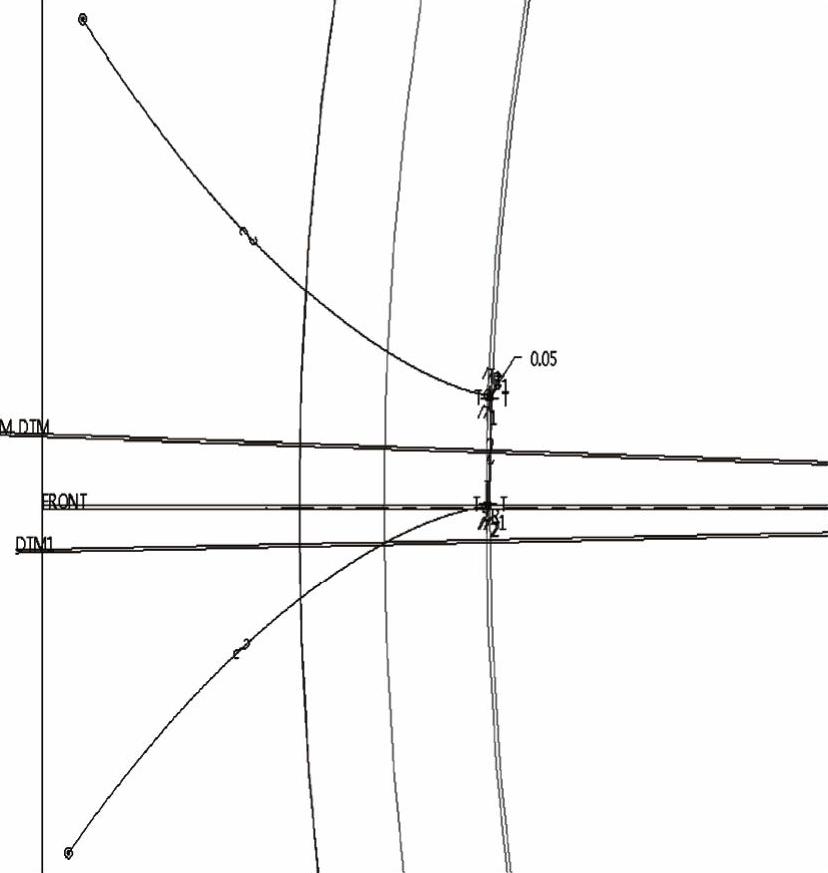

（6）通过图层，取消隐藏CURVE层，这样可以重新选择齿根圆曲线作为绘图参考。修改后的草图如图11-106所示。

图11-105 “参考”对话框

图11-106 修改齿根圆角等

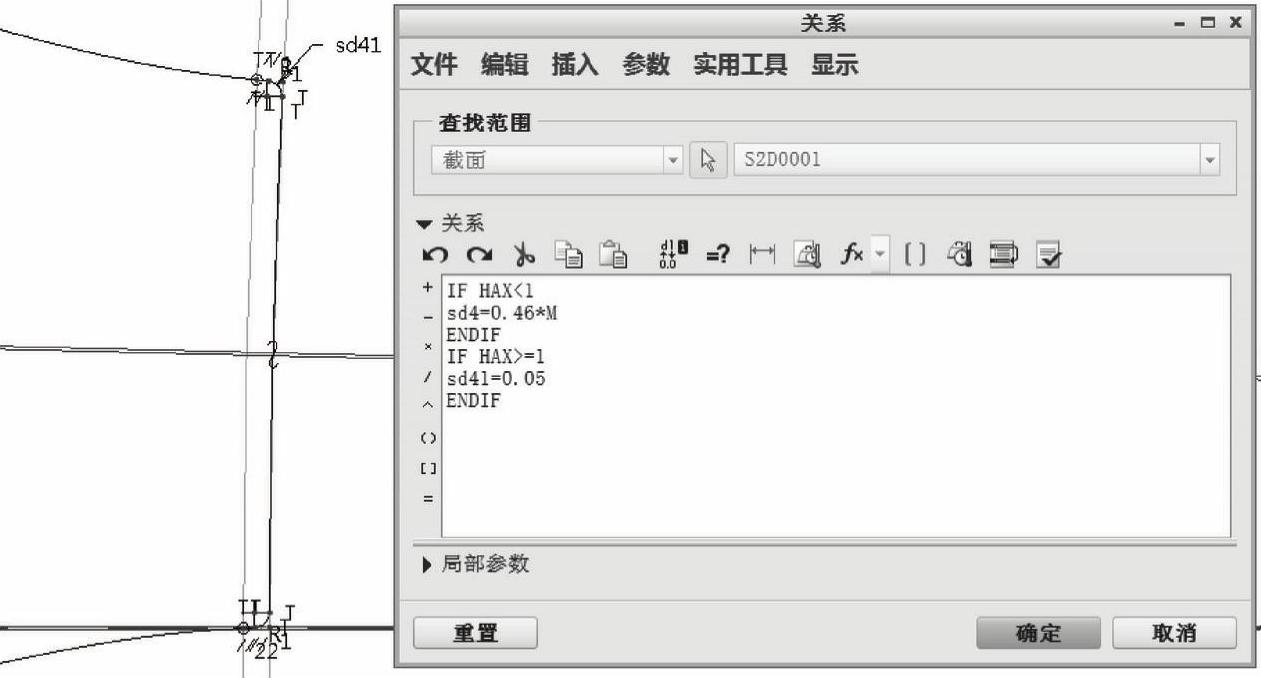

（7）此时，可以切换至功能区的“工具”选项卡，单击“关系”按钮，打开图11-107所示的“关系”对话框，从中看到系统提示关系式sd4=0.38*M的赋值语句左侧无效，读者可以根据当前草图中的新代号值修改该关系式，例如将其修改为sd41=0.05，sd41为新圆角的尺寸变量符号（也可以不修改该关系式，因为该关系式已经不成立了）。

图11-107 “关系”对话框

（8）完成关系式修改后返回到功能区的“草绘”选项卡，单击“确定”按钮。

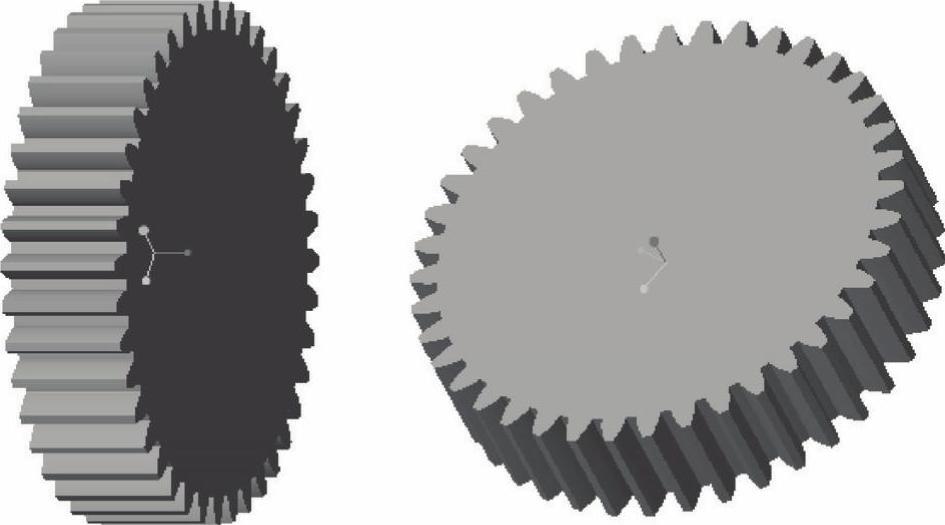

（9）单击“拉伸”选项卡中的“完成”按钮，系统自动再生模型后，得到的齿轮如图11-108所示，图中隐藏了相关的曲线。

图11-108 得到的新齿轮
