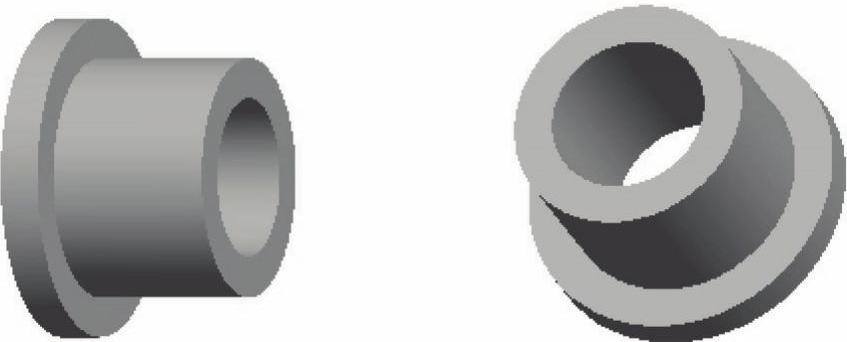

本实例以一个常用的铜套零件为例，说明如何建立铜套的通用参数化模型，使得以后需要此类铜套时不必从头到尾进行建模，而是根据通用参数模型输入相应的参数值即可得到新的铜套零件。该铜套零件的原始模型如图11-55所示。

图11-55 铜套模型

下面介绍建立铜套通用参数化模型的操作方法及步骤。

步骤1：新建零件文件。

（1）在“快速访问”在工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_11_3”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：以旋转方式创建铜套模型。

（1）单击“旋转工具”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中，指定要创建的模型特征为（实体）。

（3）选择FRONT基准平面作为草绘平面，进入草绘模式。

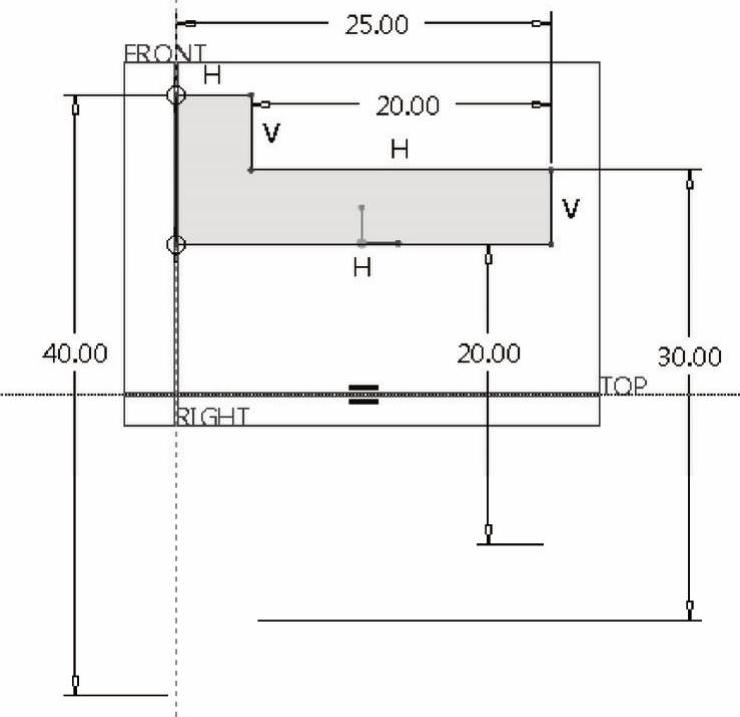

（4）单击“基准”组中的“中心线”按钮绘制一条将默认作为旋转轴的几何中心线，接着单击“草绘”组中的“线链”按钮绘制封闭的旋转剖面，如图11-56所示。单击“确定”按钮，完成草绘并退出草绘模式。

（5）接受默认的旋转角度为“360°”。

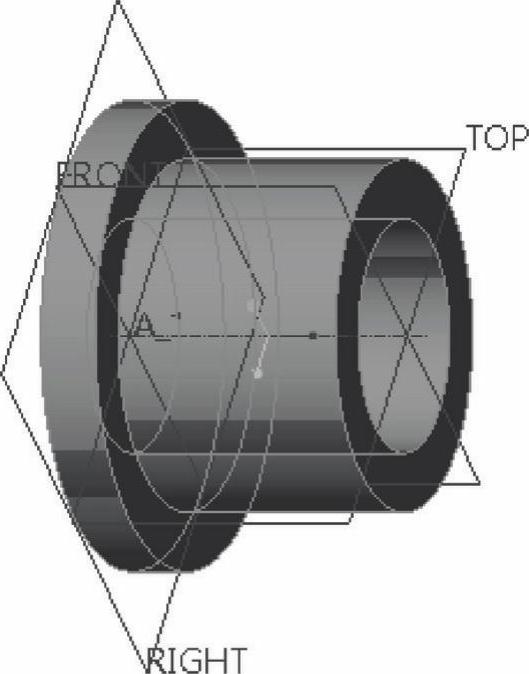

（6）在“旋转”选项卡中，单击“完成”按钮，完成了铜套模型的创建。按＜Ctrl+D＞组合键以标准方向显示模型，此时如图11-57所示。

图11-56 草图

图11-57 完成的铜套模型

步骤3：设置铜套参数。

（1）在功能区切换至“工具”选项卡，从“模型意图”组中单击“参数”按钮，打开“参数”对话框。

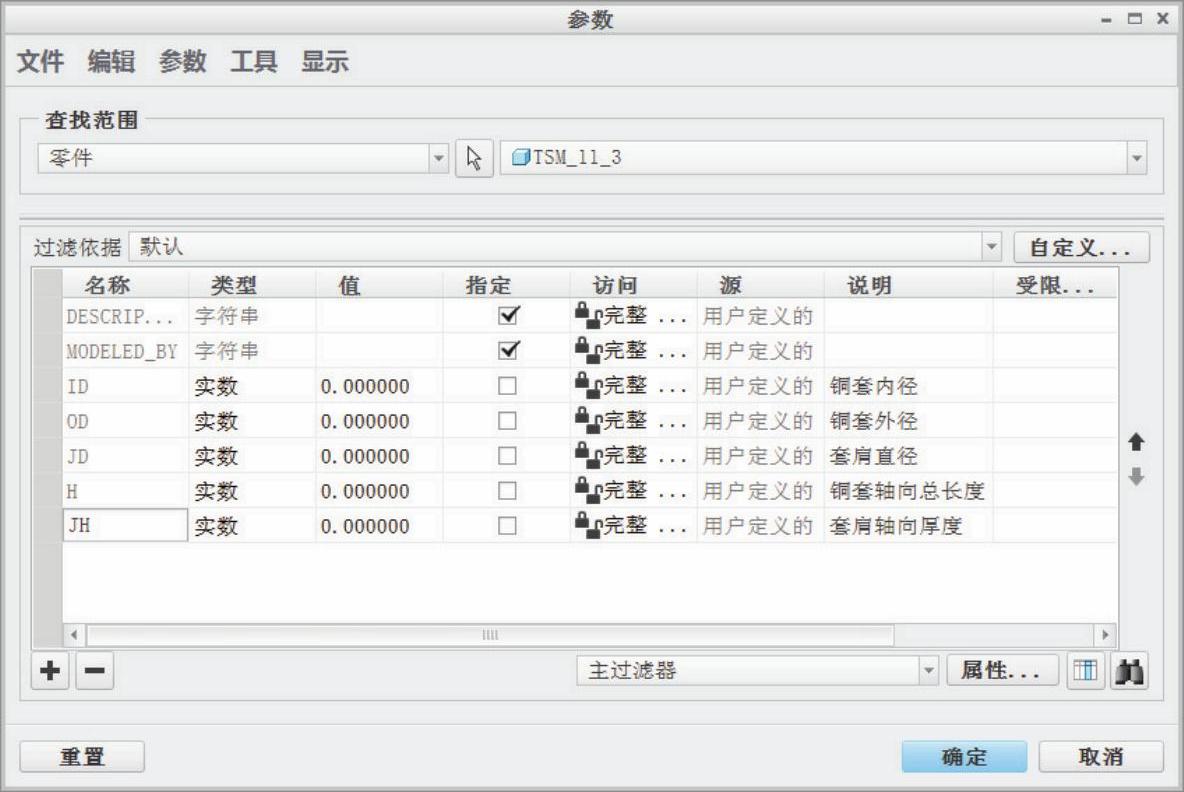

（2）连续单击“添加新参数”按钮5次，即添加5个新参数，接着将这5个新参数分别命名为“ID”“OD”“JD”“H”和“JH”，如图11-58所示。其中ID表示铜套内径，OD表示铜套外径，JD表示套肩直径，H表示铜套轴向总长度，JH表示套肩轴向厚度。

图11-58 添加新参数

（3）在“参数”对话框中单击“确定”按钮。

步骤4：添加关系式。

（1）在功能区“工具”选项卡的“模型意图”组中单击“关系”按钮，打开“关系”对话框。

（2）在模型窗口中单击铜套模型（旋转特征），则该模型特征显示相关的尺寸代号，在“关系”对话框的文本框中输入以下关系式：

d4=ID

d2=OD

d1=JD

d5=H

d3=H-JH

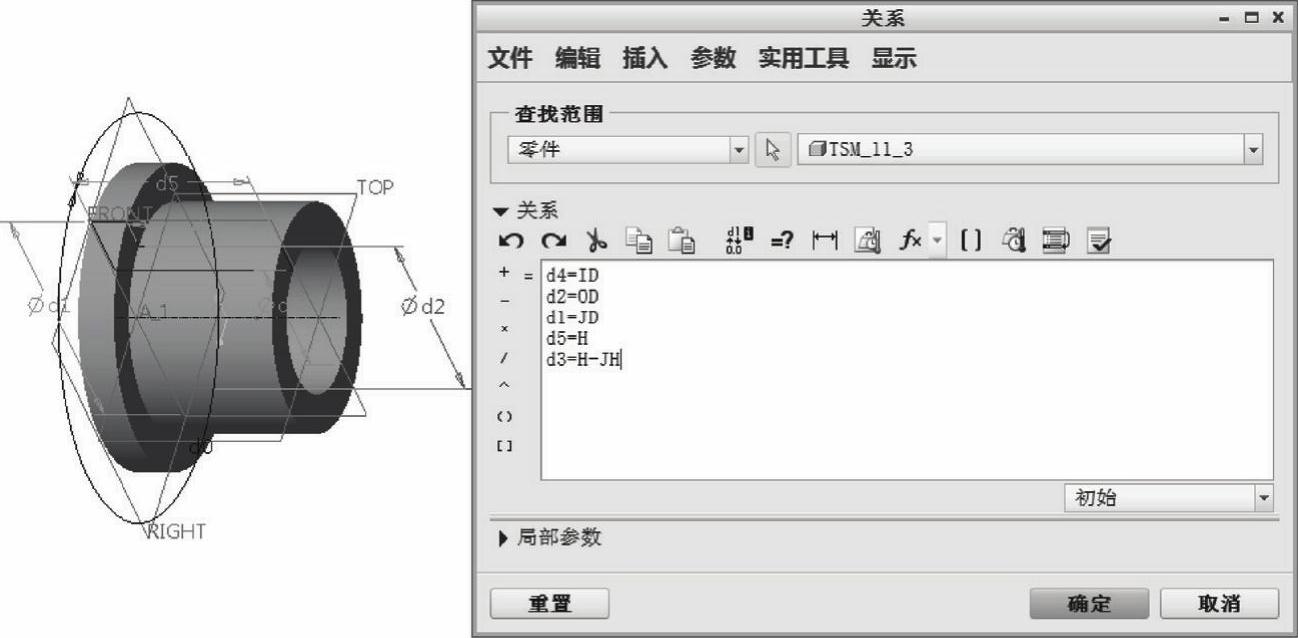

此时，“关系”对话框如图11-59所示。

图11-59 添加关系式

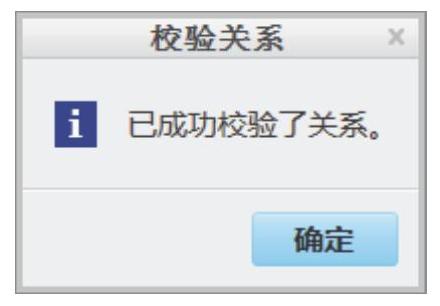

（3）在“关系”对话框中单击“校验关系”按钮，弹出图11-60所示的“校验关系”对话框，系统提示已经成功校验了关系，单击“校验关系”对话框中的“确定”按钮。

（4）单击“关系”对话框中的“确定”按钮，完成了关系式的设置。

步骤5：编辑程序。

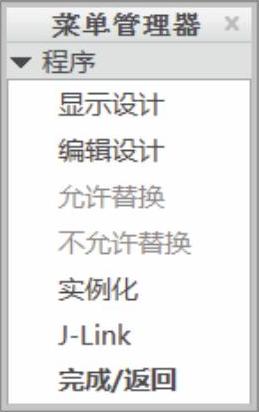

（1）在功能区“工具”选项卡中单击选择“模型意图”→“程序”命令，弹出图11-61所示的菜单管理器。

图11-60 “校验关系”对话框

图11-61 出现的菜单管理器

（2）在菜单管理器的“程序”菜单中选择“编辑设计”选项，弹出用于编辑程序的系统编辑器（“记事本”编辑器窗口）。

（3）在INPUT和ENDINPUT之间输入如下简单的程序语句：

IDNUMBER=20(www.daowen.com)

"请输入铜套内径ID："

ODNUMBER=30

"请输入铜套外径OD（OD＞ID）："

JDNUMBER=40

"请输入套肩直径JD（JD＞OD）"

HNUMBER=25

"请输入铜套轴向总长度H："

JHNUMBER=5

"请输入套肩轴向厚度JH（JH＜H）："

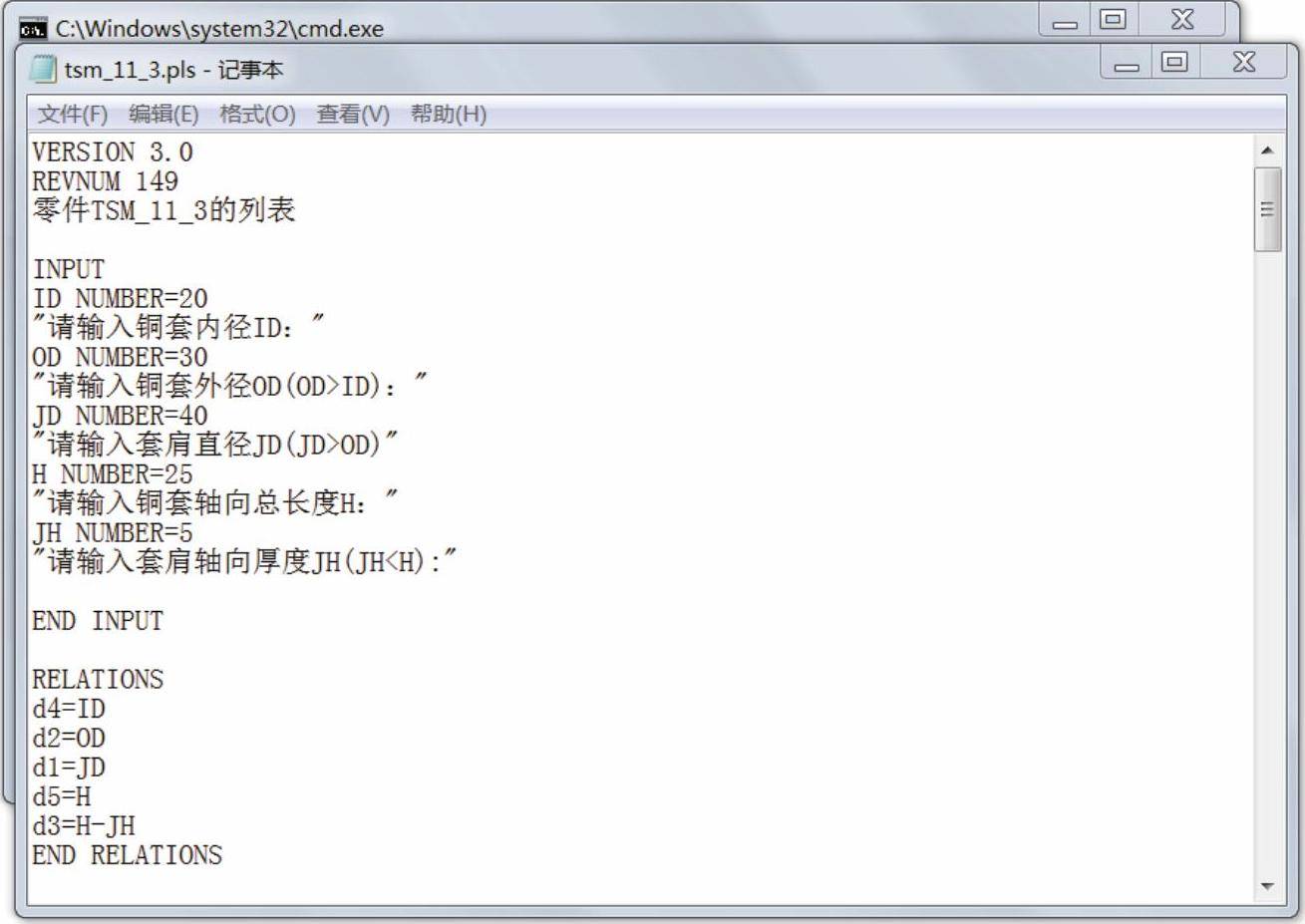

此时“记事本”编辑器窗口如图11-62所示。

图11-62 编辑程序

（4）在“记事本”编辑器窗口中，从“文件”下拉菜单中选择“保存”命令，接着再从“文件”下拉菜单中选择“退出”命令。

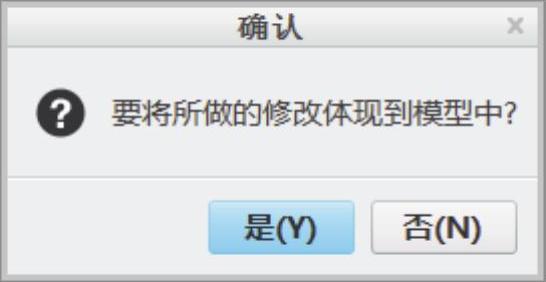

（5）系统弹出图11-63所示的询问信息，单击“是”按钮。

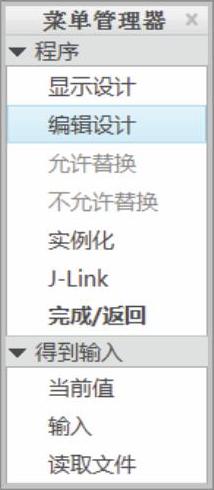

（6）此时，菜单管理器如图11-64所示。在菜单管理器的“得到输入”菜单中选择“当前值”选项，接着在菜单管理器的“程序”菜单中选择“完成/返回”选项。

说明：至此，完成了该铜套的建模工作，并设置了相关的程序，使之成为了一个通用的铜套参数化模型。此时，可以保存一下文件。下面的步骤将介绍如何采用该通用参数化模型来生成新的铜套。

图11-63 对话信息

图11-64 菜单管理器

步骤6：利用通用参数化模型生成新的铜套。

（1）在功能区中切换到“模型”选项卡，从“操作”组中单击“重新生成”按钮，弹出如图11-65所示的“得到输入”菜单。

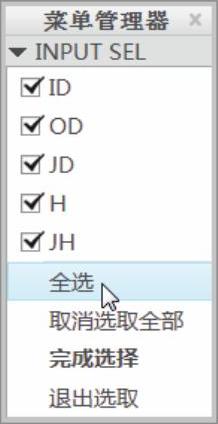

（2）在“得到输入”菜单中选择“输入”选项，接着在出现的“INPUTSEL”菜单中，选择“全选”选项，如图11-66所示。然后选择“完成选择”选项。

图11-65 “得到输入”菜单

图11-66 选择“全选”

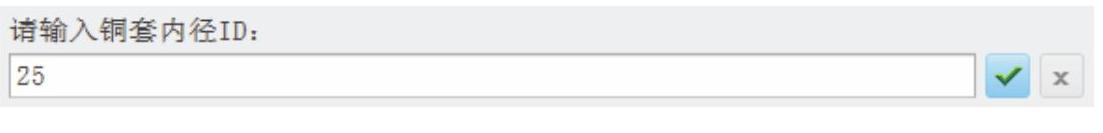

（3）系统弹出自定义的提示信息，输入铜套内径为“25”，如图11-67所示，单击“接受”按钮或按＜Enter＞键。

图11-67 输入铜套内径

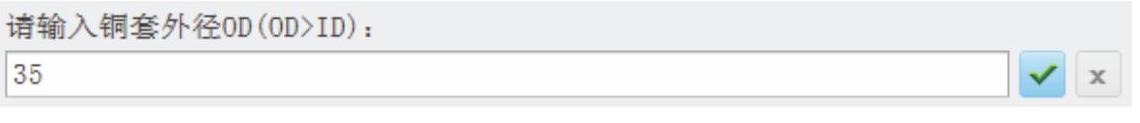

（4）输入铜套外径为“35”，如图11-68所示，单击“接受”按钮。

图11-68 输入铜套外径

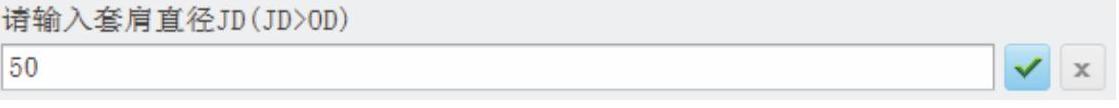

（5）输入套肩直径为“50”，如图11-69所示，单击“接受”按钮。

图11-69 输入套肩直径

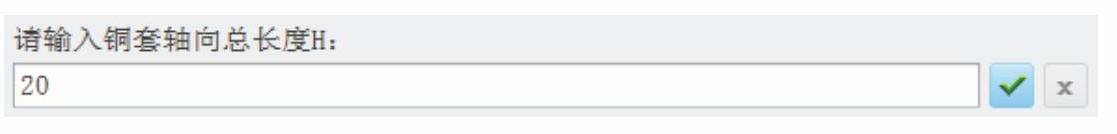

（6）输入铜套轴向总长度为“20”，如图11-70所示，单击“接受”按钮。

图11-70 输入铜套轴向总长度

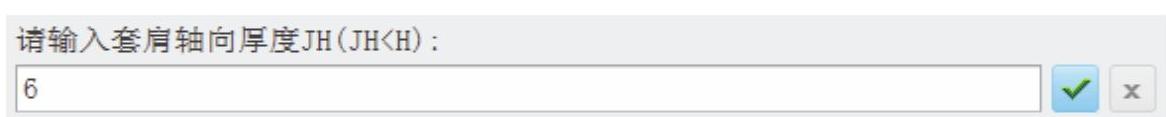

（7）输入套肩轴向厚度为“6”，如图11-71所示，单击“接受”按钮。

图11-71 输入套肩轴向厚度

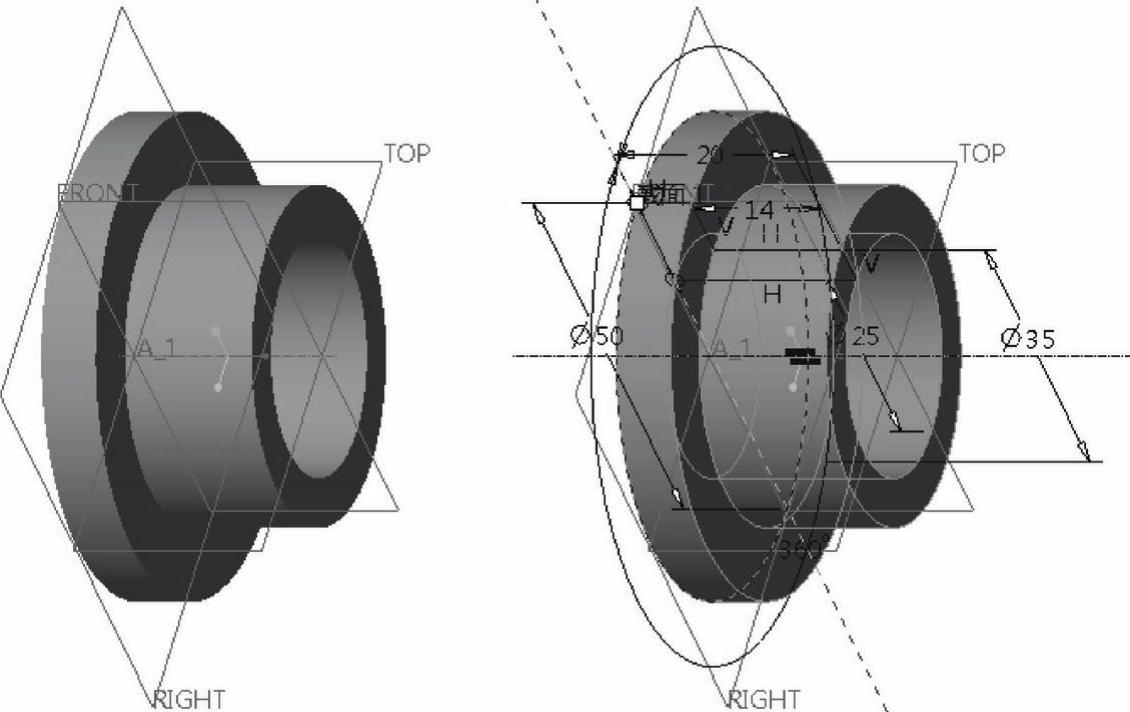

此时，由新参数驱动而生成的铜套零件如图11-72所示。

图11-72 新铜套零件
