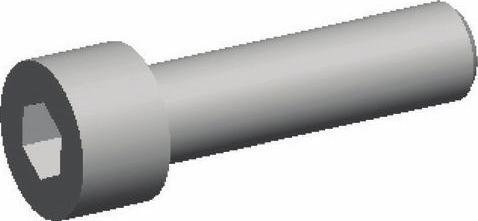

内六角圆柱头螺钉也是一类常见的紧固标准件。在本实例中，首先需要建立一个规格为“螺钉GB 70-85M8×30”的基准模型，如图11-27所示。然后由该基准模型生成一系列同族的内六角圆柱螺钉零件。

步骤1：新建零件文件。

（1）在“快速访问”在工具栏上单击“新建”按钮，弹出“新建”对话框。

图11-27 内六角圆柱螺栓

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_11_2”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：创建旋转特征。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体）。

（3）选择FRONT基准平面作为草绘平面，进入草绘器中。

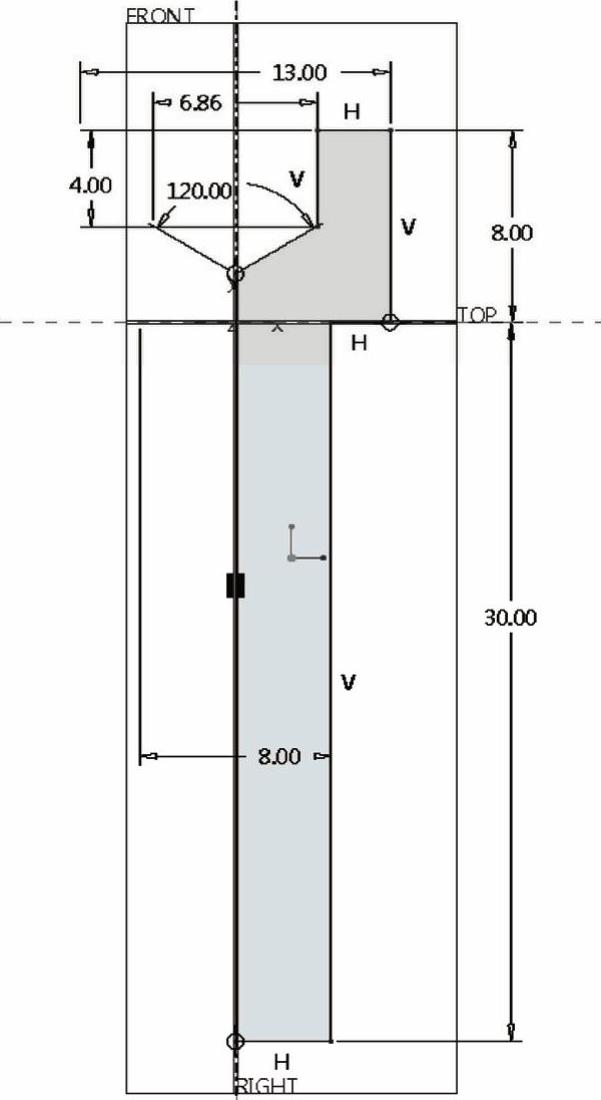

（4）单击“基准”组中的“中心线”按钮绘制一条将默认作为旋转轴的几何中心线，接着单击“草绘”组中的“线链”按钮绘制封闭的旋转剖面，修改尺寸后图形如图11-28所示。单击“确定”按钮，完成草绘并退出草绘模式。

（5）接受默认的旋转角度为“360°”。

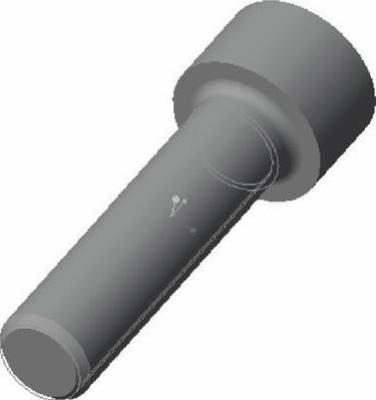

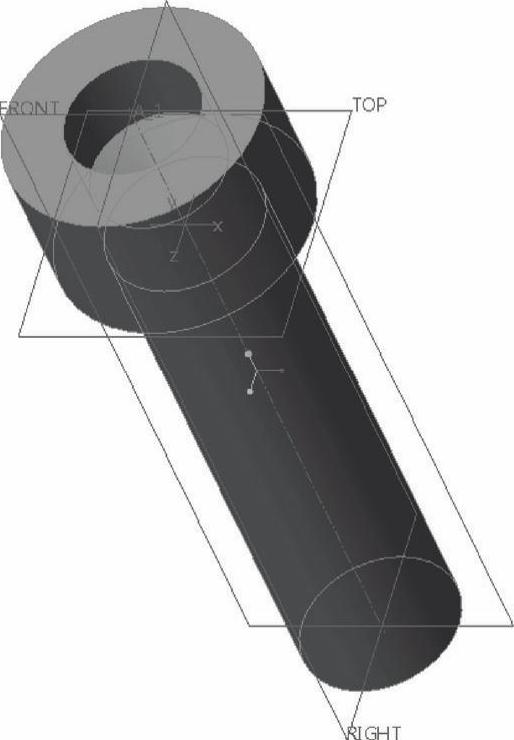

（6）在“旋转”选项卡中单击“完成”按钮，完成了该螺钉基本体的创建。按＜Ctrl+D＞组合键以标准方向显示模型，此时模型显示如图11-29所示。

图11-28 绘制图形

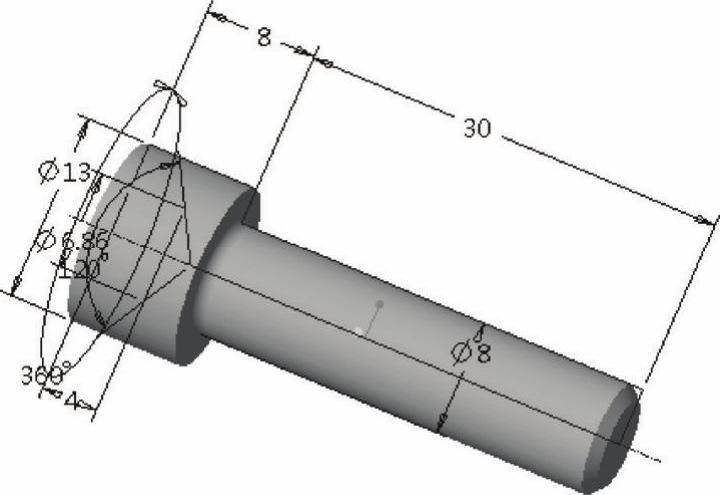

图11-29 创建的旋转特征

步骤3：以拉伸的方式建构内六角造型。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）打开“拉伸”选项卡的“放置”下滑面板，单击该面板中的“定义”按钮，弹出“草绘”对话框。

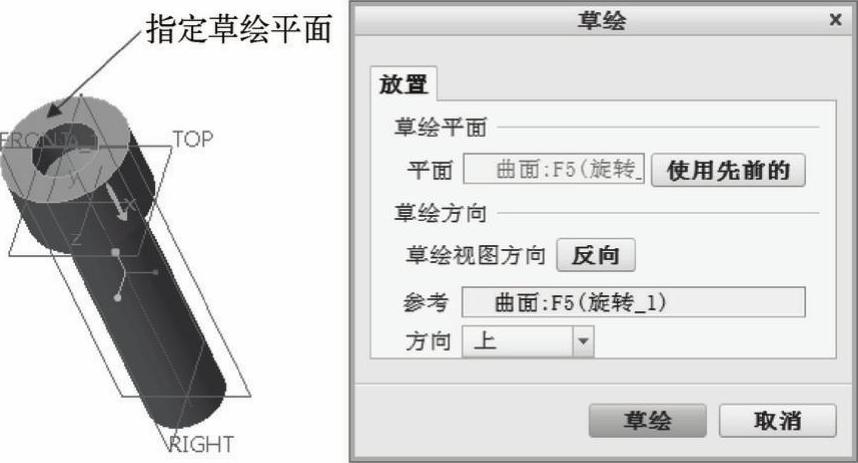

（4）选择图11-30所示的零件端面作为草绘平面，其他设置默认，单击“草绘”按钮，进入草绘模式。

图11-30 指定草绘平面

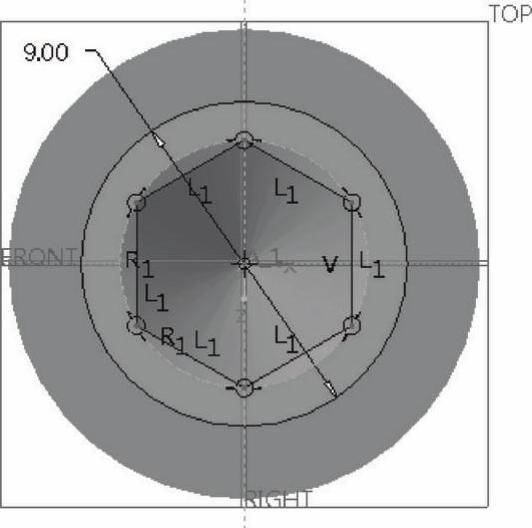

（5）绘制图11-31所示的剖面，单击“确定”按钮。

（6）在“拉伸”选项卡中输入拉伸深度为“6.8”，单击“深度方向”按钮。

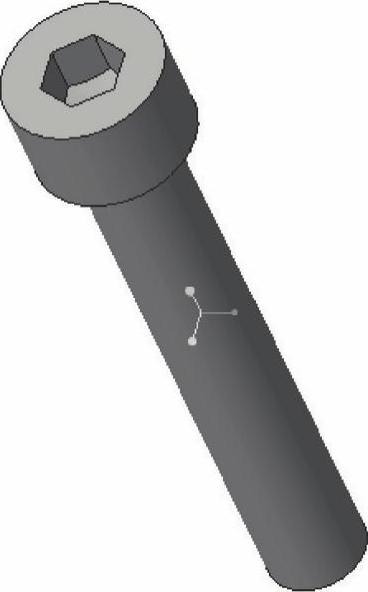

（7）在“拉伸”选项卡中单击“完成”按钮，完成的内六角造型如图11-32所示。

图11-31 绘制剖面

图11-32 完成内六角圆柱头

步骤4：创建倒角特征。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“0.8”。

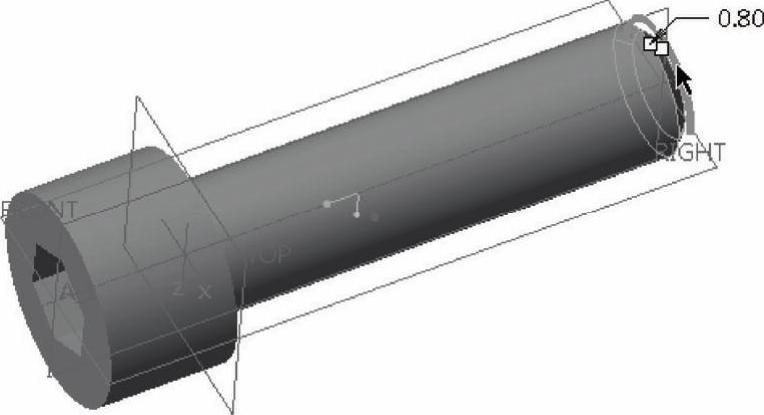

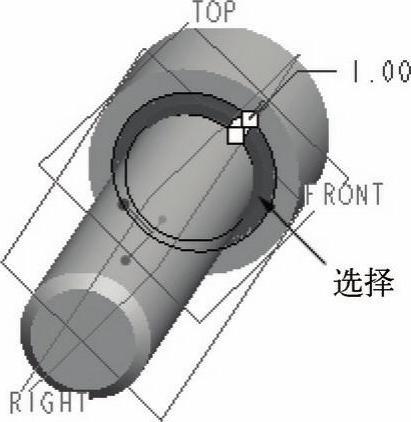

（3）在模型中选择图11-33所示的边线。

（4）在“边倒角”选项卡中单击“完成”按钮。

步骤5：创建倒角特征。

（1）单击“倒角”按钮，打开“倒角”选项卡。

（2）设置当前倒角集的半径为“1”。

（3）选择图11-34所示的边线。

图11-33 倒角操作

图11-34 倒角

（4）单击“倒角”选项卡中的“完成”按钮。

步骤6：创建修饰螺纹特征。

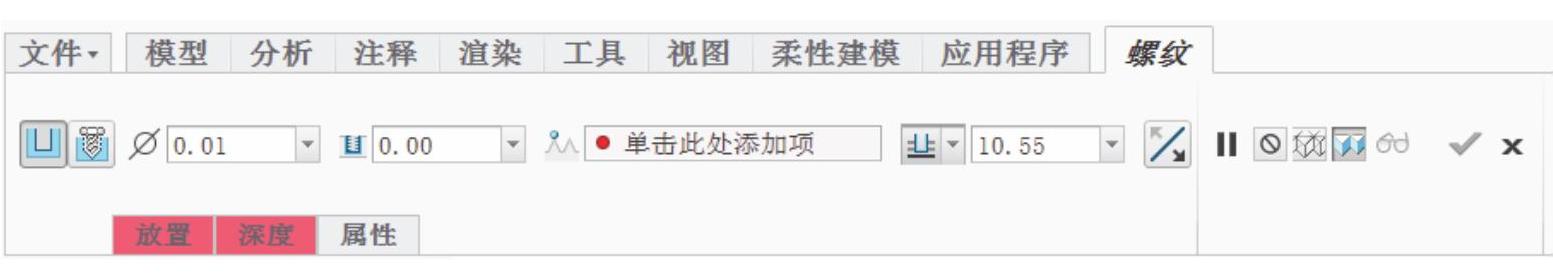

（1）在功能区的“模型”选项卡中单击“工程”组溢出按钮以打开“工程”组的溢出列表，接着选择“修饰螺纹”命令，则功能区出现图11-35所示的“螺纹”选项卡。默认选中“定义简单螺纹”按钮。

图11-35 “螺纹”选项卡

（2）选择图11-36所示的圆柱面作为螺纹曲面。

（3）系统提示选择平面、曲面或面组以指定螺纹的起始位置。在本例中，选择图11-37所示的端面作为螺纹的起始曲面。

图11-36 指定螺纹曲面

图11-37 指定起始曲面

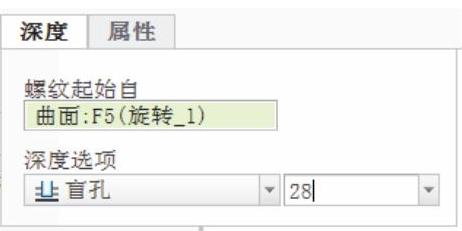

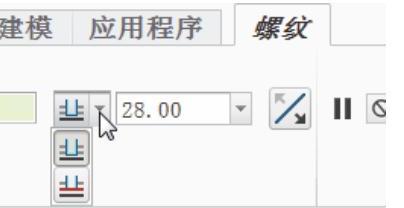

（4）在“螺纹”选项卡中打开“深度”下滑面板，从“深度选项”下拉列表框中选择“不通孔”图标选项，输入螺纹深度值为“28”，如图11-38所示。用户也可以在“螺纹”选项卡中图11-39所示的地方设置螺纹深度和相应的螺纹深度值。(www.daowen.com)

图11-38 指定螺纹深度

图11-39 在另外的地方设置螺纹深度

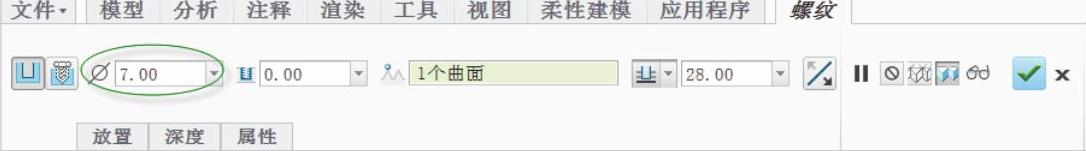

（5）在“螺纹”选项卡中输入螺纹直径值为“7”，如图11-40所示。

图11-40 输入螺纹直径值

（6）在“螺纹”选项卡中单击“完成”按钮，完成该内六角圆柱头螺钉的创建，如图11-41所示。

步骤7：建立部分内六角圆柱头螺钉的族表。

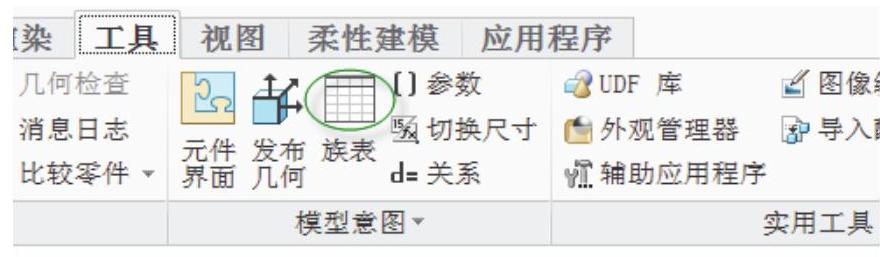

（1）在功能区中切换到“工具”选项卡，从图11-42所示的“模型意图”组中单击“族表”按钮，打开“族表：TSM_11_2”对话框。

图11-41 完成的内六角圆柱头螺钉

图11-42 “工具”选项卡的“模型意图”组

（2）在“族表：TSM_11_2”对话框上，单击“添加/删除表列”按钮，打开“族项，类属模型：TSM_11_2”对话框。

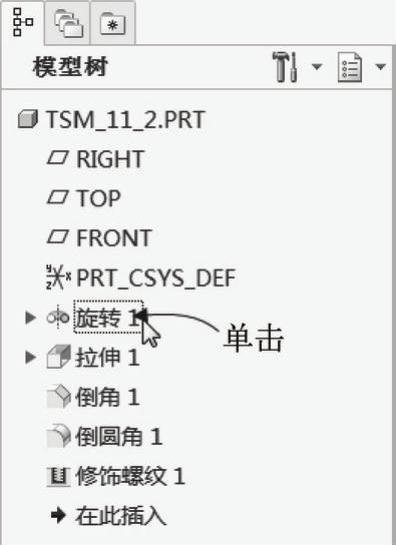

（3）在模型树上单击“旋转1”特征，如图11-43所示，此时模型特征显示出该旋转特征的尺寸，如图11-44所示。

图11-43 选择所需的特征

图11-44 显示螺纹修饰特征的两个尺寸

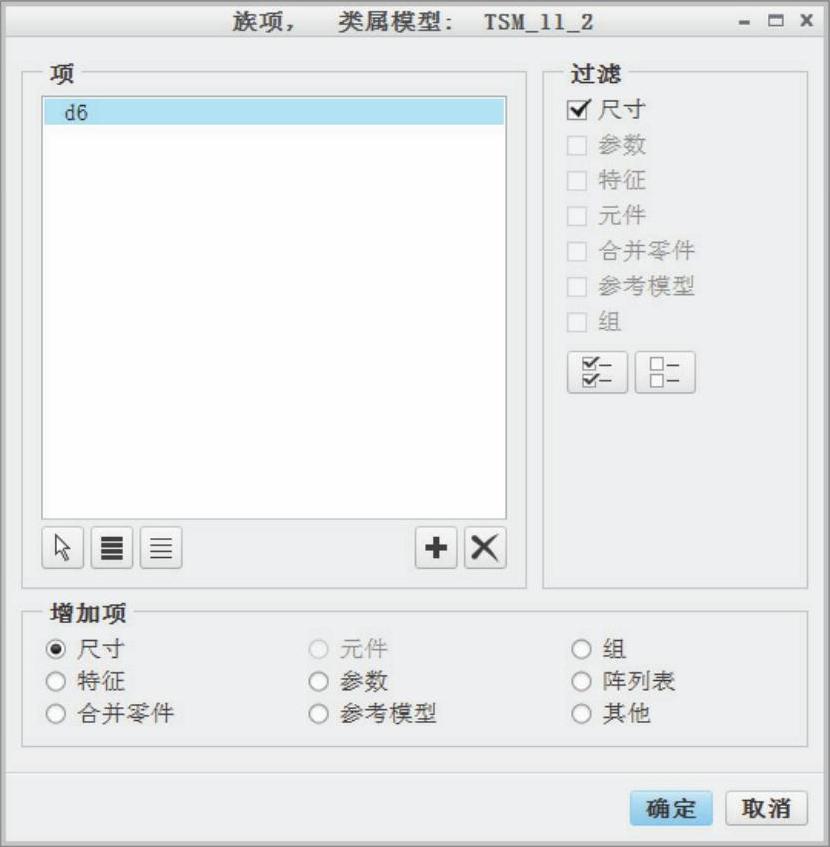

（4）在模型中选择数值为30的尺寸，单击鼠标中键确认。此时，“族项，类属模型：TSM_11_2”对话框如图11-45所示。

图11-45 完成设置可变的尺寸项目

（5）单击“族项，类属模型：TSM_11_2”对话框的“确定”按钮。

（6）在“族表：TSM_11_2”对话框中，单击“在所选行处插入新的实例”按钮，插入一个新的实例，然后将该实例的名称修改为“GB 70-85_”，如图11-46所示。

图11-46 添加新实例并修改其实例名

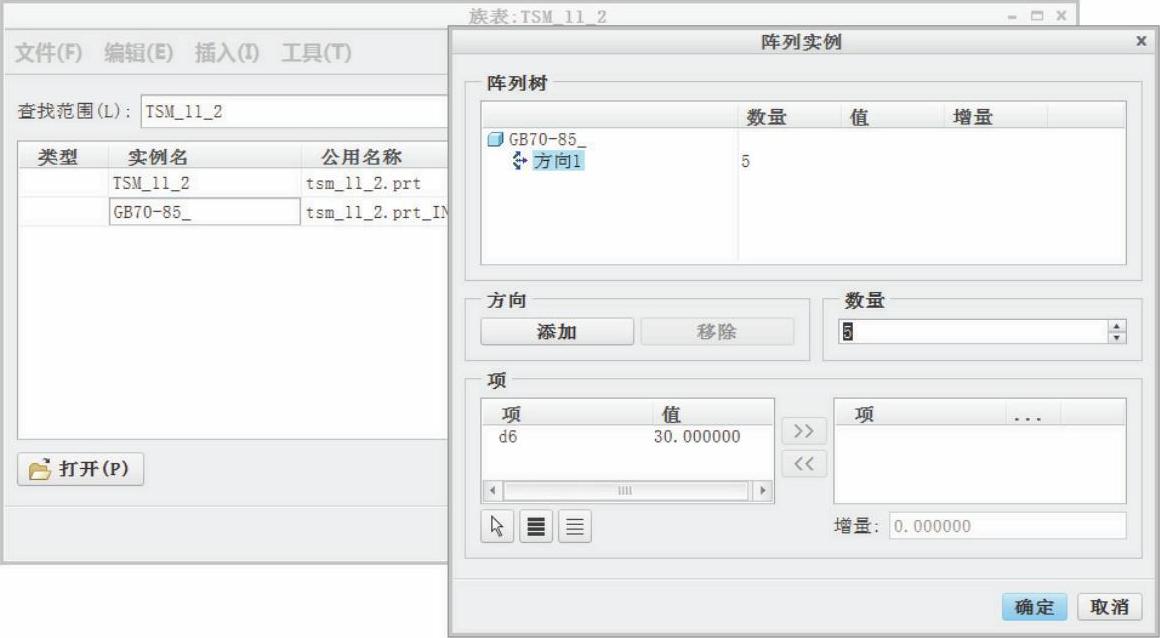

（7）单击“按增量复制所选实例”按钮，打开“阵列实例”对话框。在“数量”选项组的文本框中输入“5”，并按＜Enter＞键，如图11-47所示。

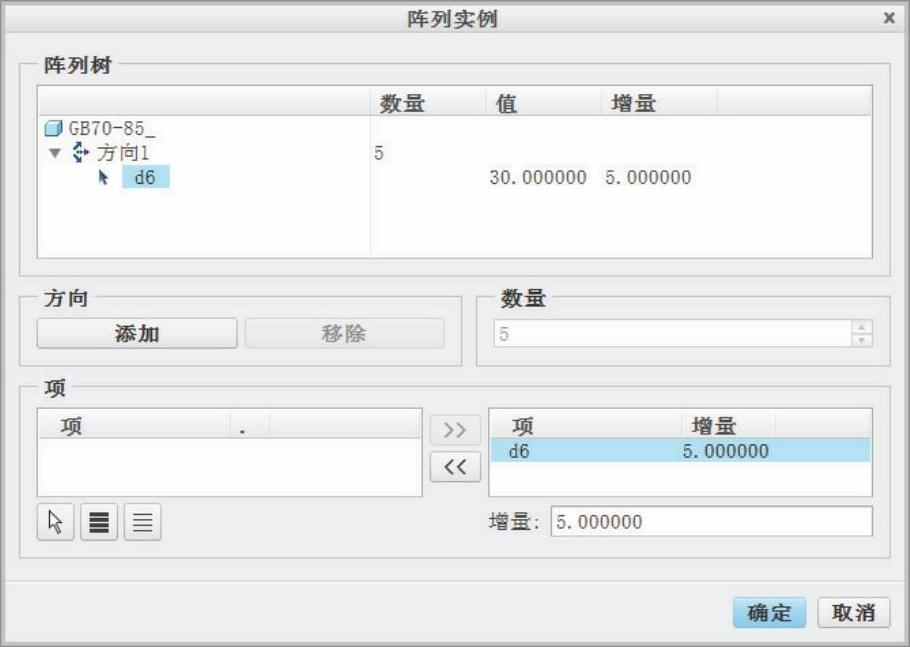

（8）选中d6可变项目，单击“添加”按钮，将其切换到右侧的框中。接着设置该可变项目的增量为“5”，如图11-48所示。

图11-47 设置阵列实例的数量等

图11-48 设置可变项目的增量

（9）单击“阵列实例”对话框的“确定”按钮。

（10）这时，“族表：TSM_11_2”对话框如图11-49所示。单击实例名为“GB 70-85_”所在的实例行，右击，接着从出现的菜单中选择“删除行”命令，然后确认删除即可。

图11-49 “族表：TSM_11_2”对话框

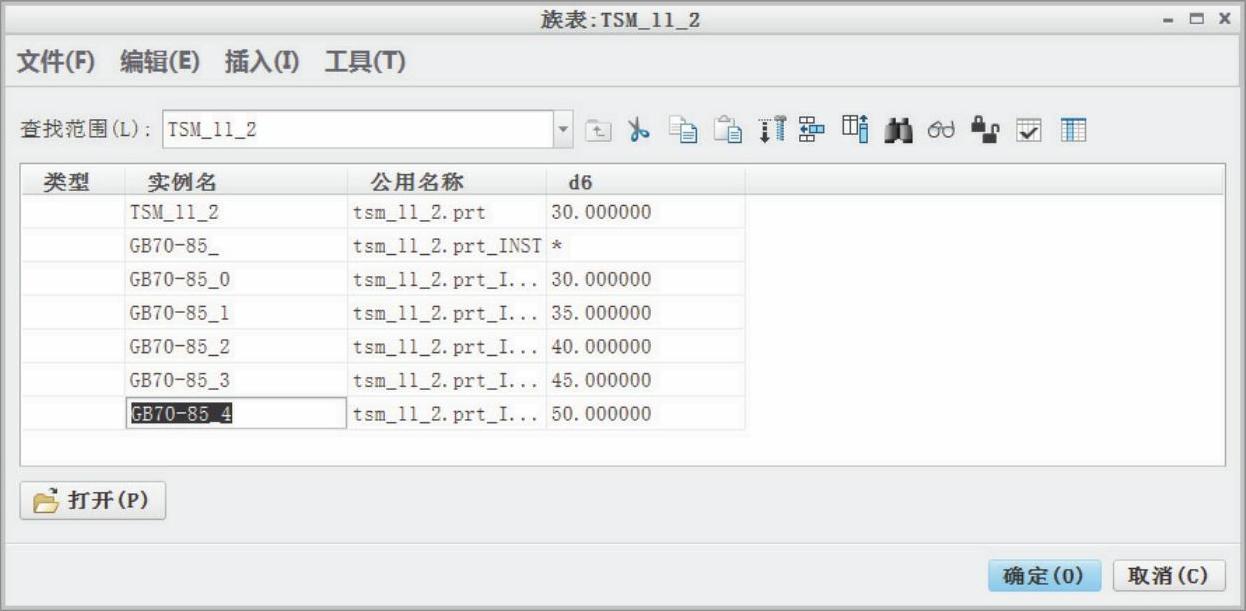

（11）修改各阵列实例的实例名，修改结果如图11-50所示。

图11-50 修改阵列实例名

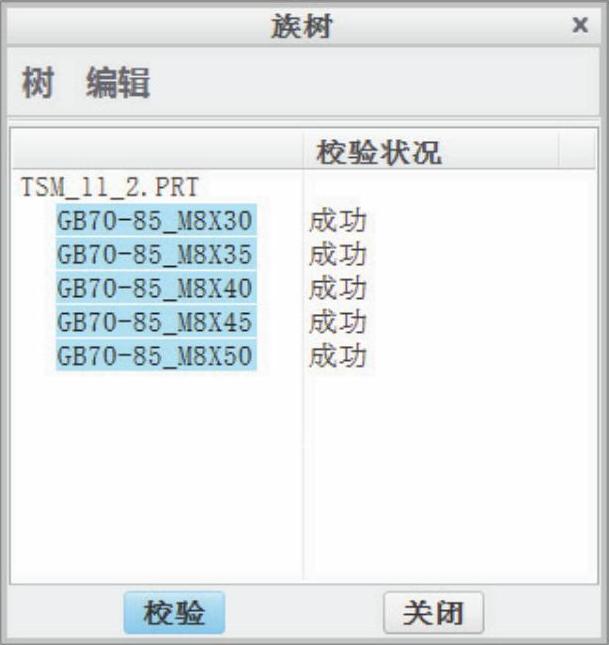

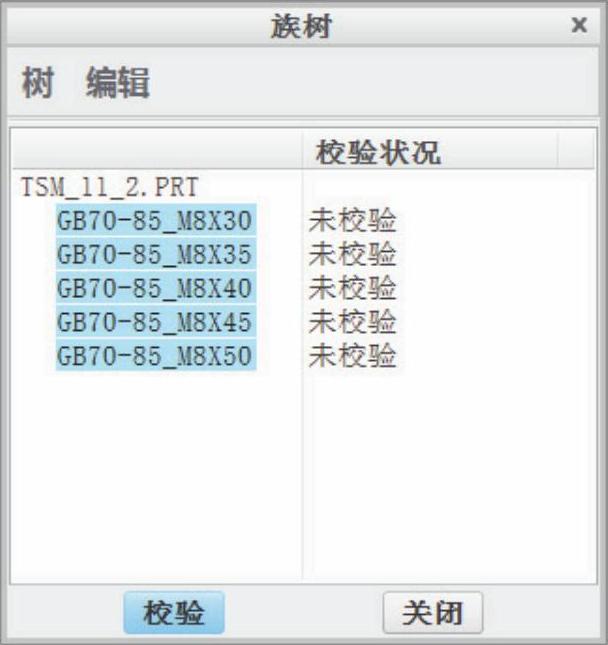

（12）单击“校验族的实例”按钮，打开图11-51所示的“族树”对话框，接着单击“族树”对话框中的“校验”按钮，校验成功后，如图11-52所示，单击“关闭”按钮。

图11-51 “族树”对话框

图11-52 校验成功

（13）在“族表：TSM_11_2”对话框中单击“确定”按钮。

步骤8：保存文件。

（1）在“快速访问”工具栏中单击“保存”按钮，打开“保存对象”对话框。

（2）指定保存路径后，单击“保存对象”对话框的“确定”按钮。

至此完成了内六角圆柱螺钉族表的创建。

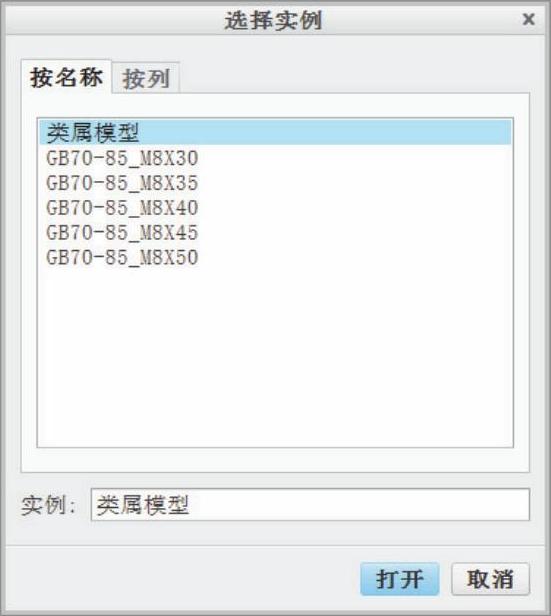

若以后在Creo Parametric 3.0软件系统中单击“打开”按钮，通过“文件打开”对话框选择“tsm_11_2.prt”，单击“打开”按钮，将弹出图11-53所示的“选择实例”对话框。可以按名称或按列参数来选择所需要的实例，例如选择GB 70-85_M8X50，单击“打开”按钮，打开的内六角圆柱头螺钉如图11-54所示。

图11-53 “选择实例”对话框

图11-54 打开的螺钉示例
