轴肩挡圈是一类常见的紧固标准件。用户可以根据GB 886—86标准规定的尺寸建立轴肩挡圈的标准零件库，即在Creo Parametric 3.0系统中建立轴肩挡圈的族表。

在本实例中，首先需要建立一个基准模型，如图11-10所示。然后由该基准模型生成一系列同族的轴肩挡圈零件。在该实例中还将学习打开族类零件的方法。

图11-10 轴肩挡圈

步骤1：新建零件文件。

（1）在“快速访问”在工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_11_1”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：以拉伸的方式建立轴肩挡圈的模型。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）选择TOP基准平面作为草绘平面，进入草绘器中。

（4）绘制图11-11所示的拉伸剖面，单击“确定”按钮。

（5）在“拉伸”选项卡中，输入拉伸深度值为“5”。

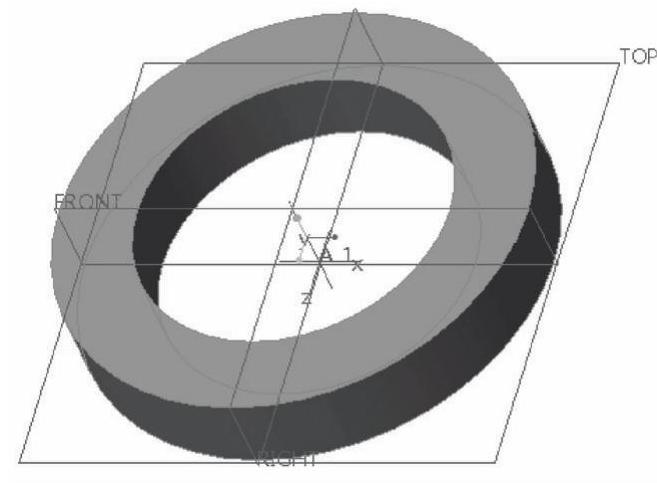

（6）在“拉伸”选项卡中，单击“完成”按钮，完成的轴肩挡圈如图11-12所示。

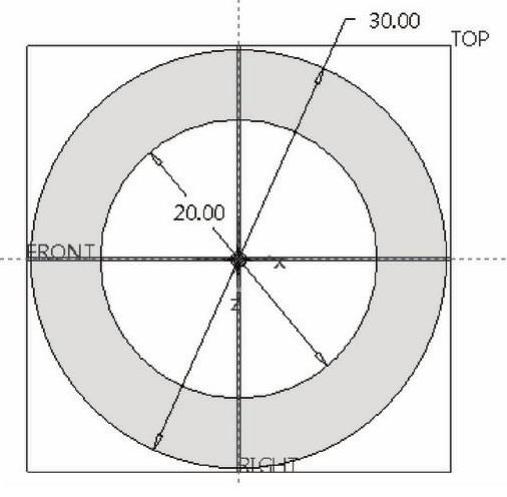

图11-11 绘制剖面

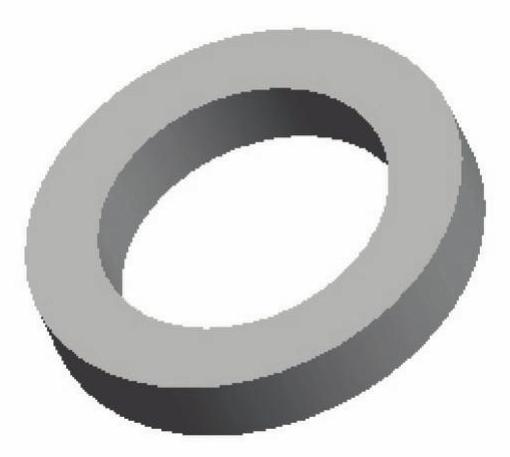

图11-12 完成的轴肩挡圈模型

步骤3：建立轴肩挡圈族表。

（1）在功能区的“工具”选项卡中单击“族表”按钮，打开“族表TSM_11_1”对话框。

（2）在“族表TSM_11_1”对话框中，单击“添加/删除表列”按钮，打开“族项，类属模型：TSM_11_1”对话框。

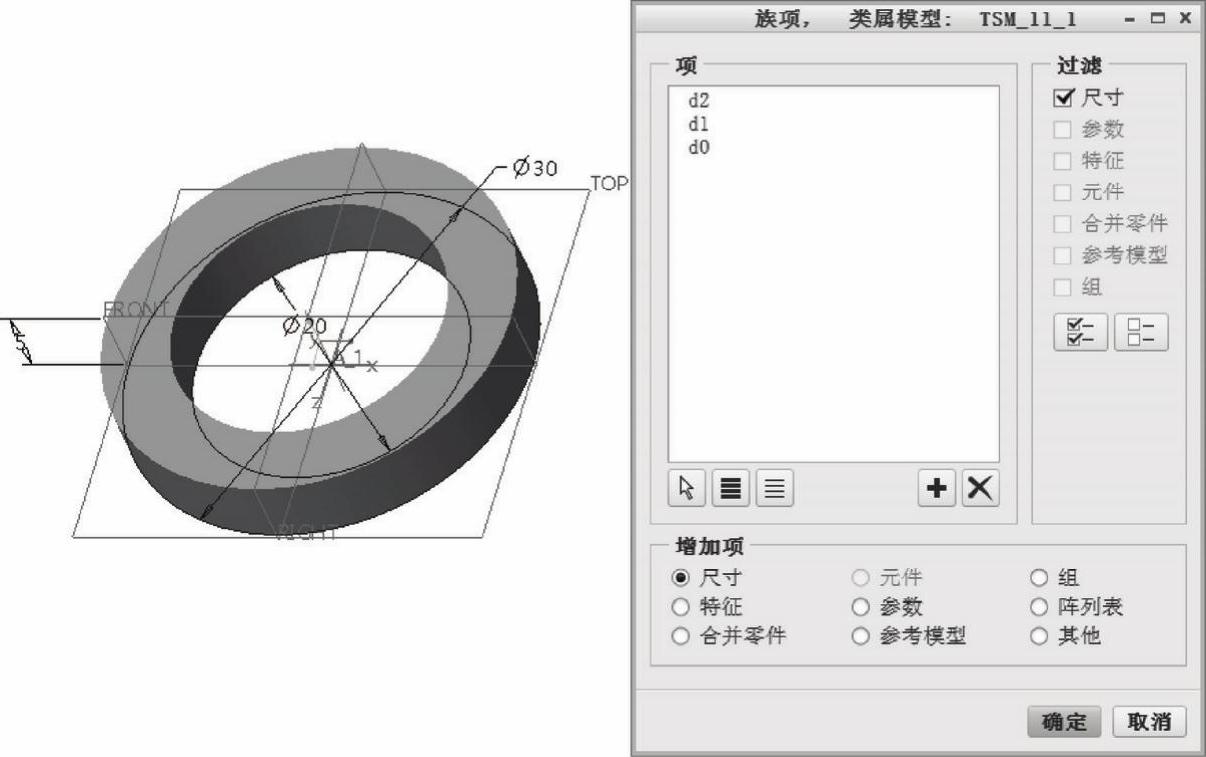

（3）在模型的实体特征中单击，此时模型特征显示出其尺寸，接着分别单击Φ20、Φ30和5这3个尺寸，如图11-13所示。

图11-13 设置族项目

（4）在“族项，类属模型：TSM_11_1”对话框中单击“确定”按钮。此时，“族表：TSM_11_1”对话框如图11-14所示。

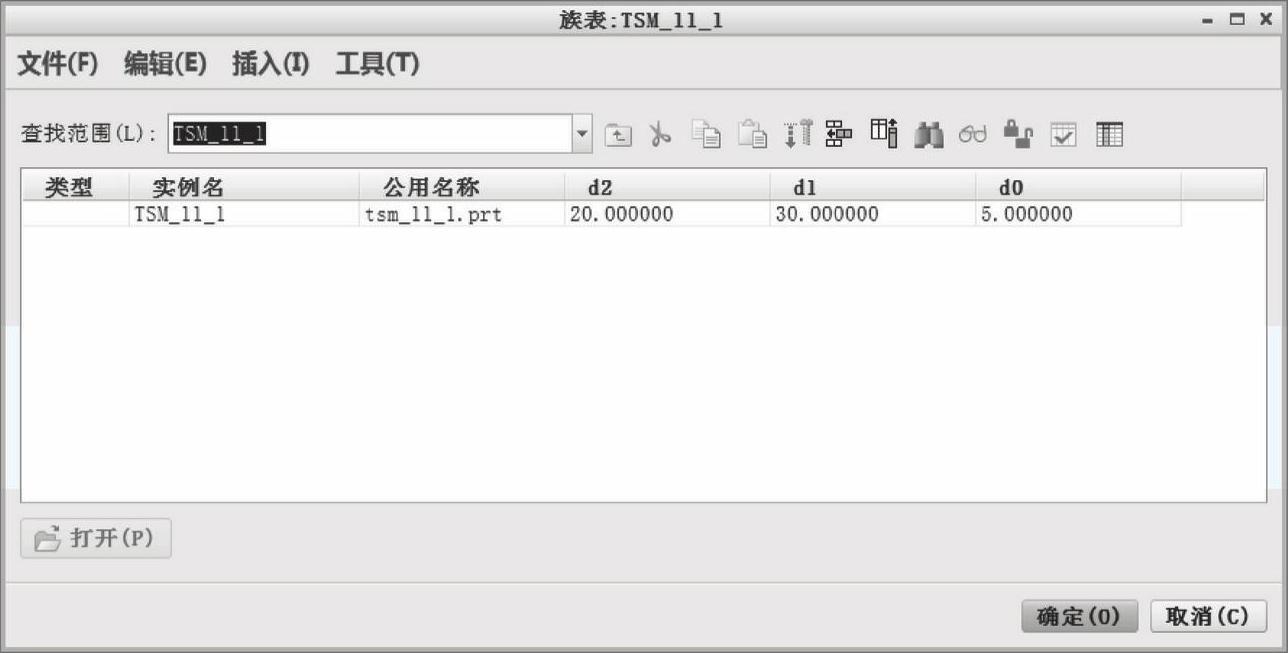

图11-14 “族表：TSM_11_1”对话框

（5）单击“在所选行处插入新的实例”按钮。

（6）将插入的新实例的实例名设置为“GB 886-86_”，如图11-15所示。

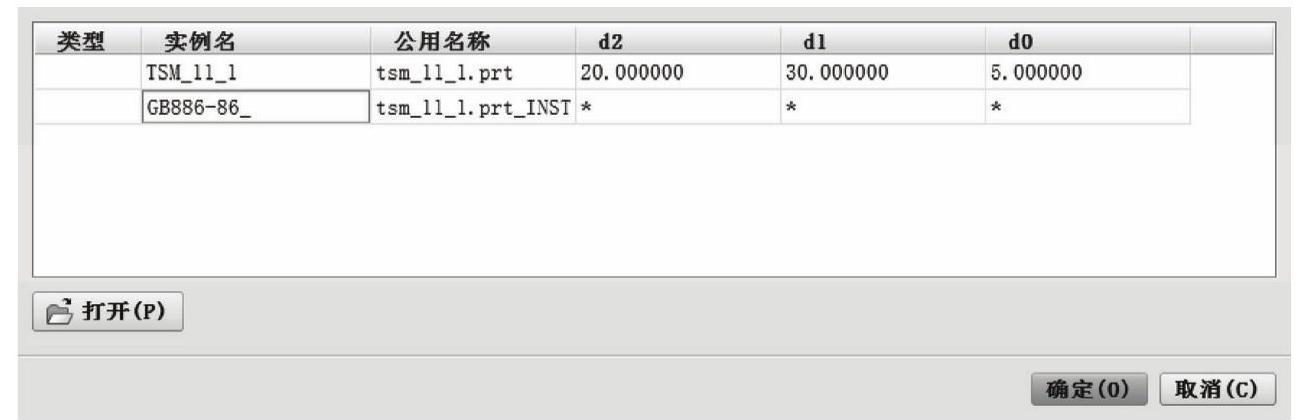

图11-15 修改插入实例的实例名

（7）单击“按增量复制所选实例”按钮，打开“阵列实例”对话框。

（8）在“数量”选项组的文本框中输入数量为“17”。

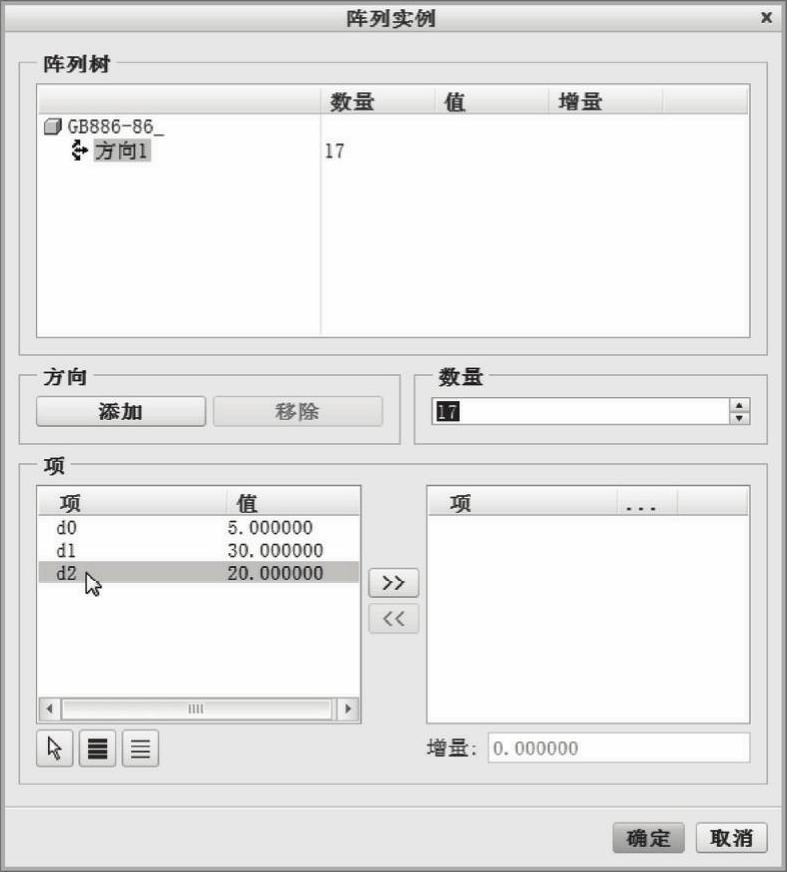

（9）在“项目”选项组的左框中选中初始值为20的d2可变项目，如图11-16所示。单击“添加”按钮，将其切换到右侧的框中。接着设置该可变项目的增量为“5”，如图11-17所示。

图11-16 选择可变项目

图11-17 设置可变项目的增量

（10）在“阵列实例”对话框中单击“确定”按钮。(www.daowen.com)

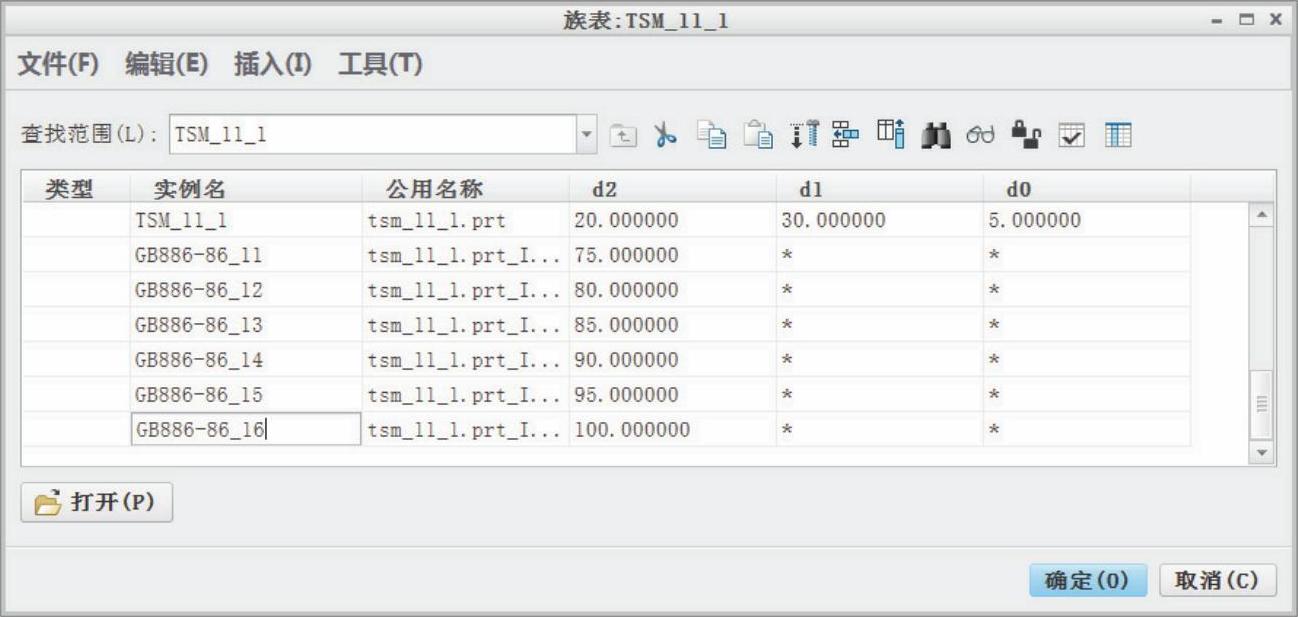

（11）此时，在“族表：TSM_11_1”对话框中生成所需要的阵列实例行，如图11-18所示。

图11-18 添加了一系列的实例行

（12）在“族表：TSM_11_1”对话框的表格中选择实例名为“GB 886-86_”的实例，右击，弹出图11-19所示的快捷菜单，从中选择“删除行”命令，系统弹出一个“确认”对话框来询问“确认删除”，单击“是”按钮，则将实例名为“GB 886-86_”的实例行删除掉。

图11-19 删除不需要的实例行

（13）在“实例名”列的“GB 886-86_0”单元格中单击，将其实例名修改为“GB 886-86_20X30”。该实例行的d1和d0值为默认的初始值，用“*”表示，如图11-20所示。

图11-20 修改第一个阵列实例名

说明：实例名的重新命名可以按照“GB 886-86_公称直径（轴径）X挡圈外径”的形式来执行。在本例中，公称直径的尺寸代号为d2，挡圈外径为d1，以在操作过程中系统自动赋予的尺寸代号为准。

（14）根据表11-1所示的尺寸值来修改相应的族表阵列实例，实例名按“GB 886-86_公称直径（轴径）X挡圈外径”的形式来进行修改。

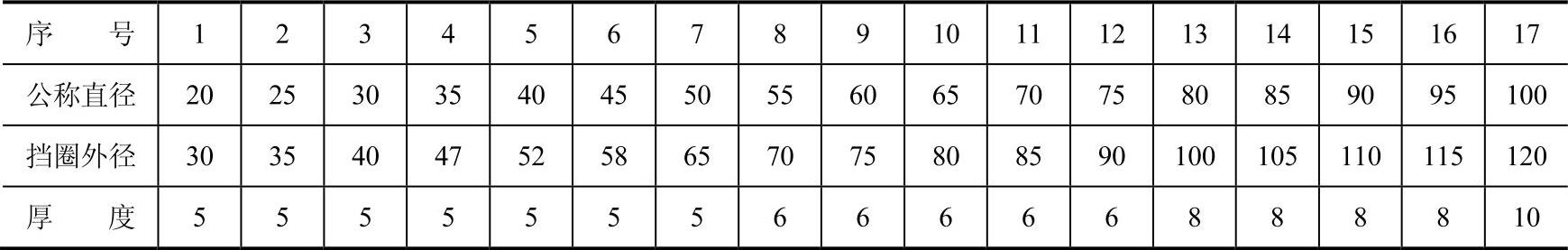

表11-1 轴肩挡圈（尺寸数据摘自GB 886—86）

完成后，“族表：TSM_11_1”对话框如图11-21所示。

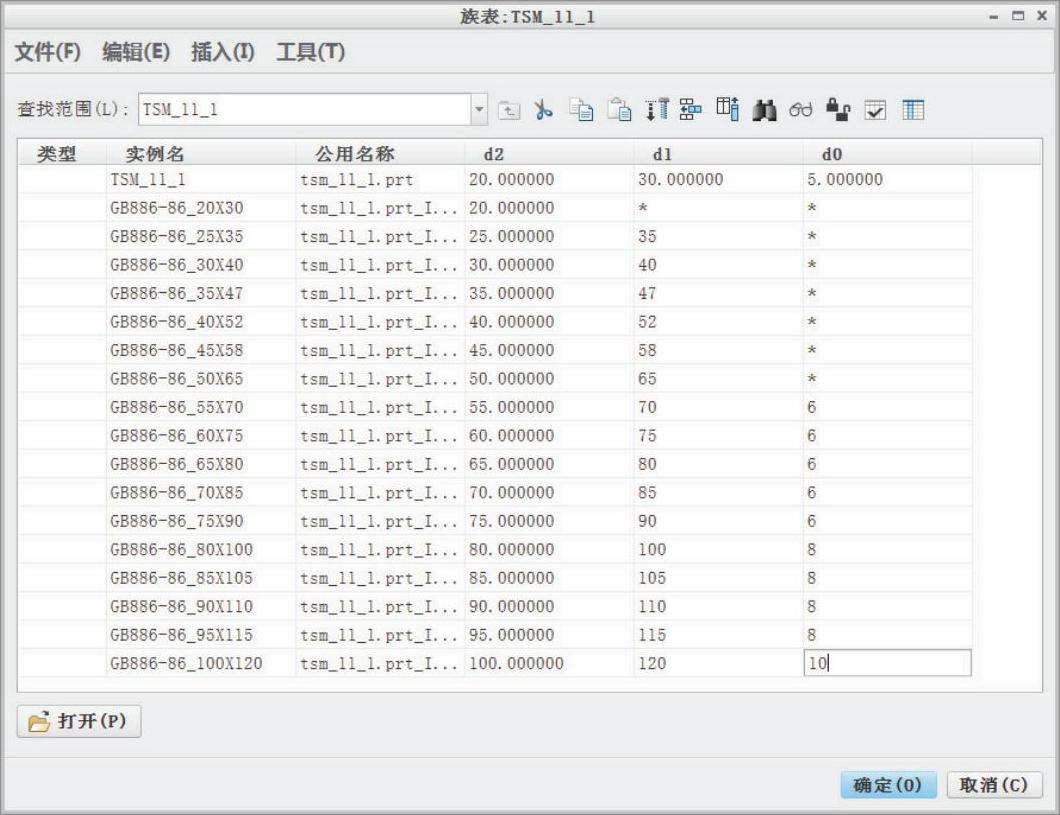

图11-21 修改好相应的族表阵列实例

（15）单击“校验族的实例”按钮，打开“族树”对话框，接着单击“族树”对话框中的“校验”按钮，校验成功后，单击“关闭”按钮。

（16）在“族表：TSM_11_1”对话框中单击“确定”按钮。

步骤4：保存文件。

（1）在“快速访问”工具栏中单击“保存”按钮，打开“保存对象”对话框。

（2）指定保存路径后，单击“保存对象”对话框的“确定”按钮。

步骤5：拭除文件。

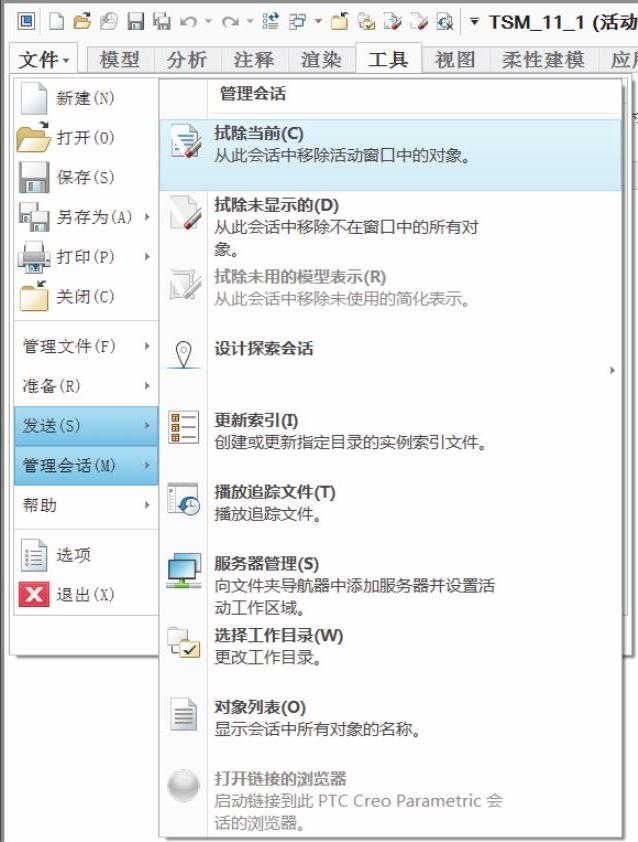

（1）在功能区中打开“文件”选项卡，如图11-22所示，选择“管理会话”→“拭除当前”命令。

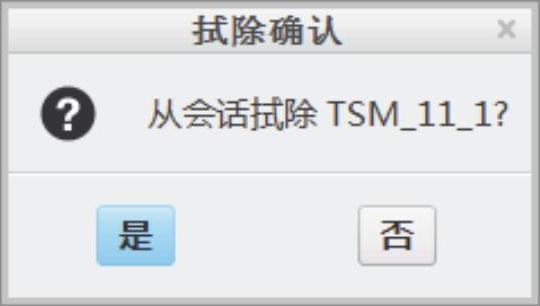

（2）在出现的图11-23所示的“拭除确认”对话框中，单击“是”按钮。

图11-22 选择菜单命令

图11-23 “拭除确认”对话框

下面介绍在设计工作中需要使用轴肩挡圈时，如何在族表模型中调用所需要的轴肩挡圈。例如需要调用标记为“挡圈GB 886-8680×100”的轴肩挡圈，可以按照如下介绍的方法及步骤进行。

（1）在“快速访问”工具栏中单击“打开”按钮，通过“文件打开”对话框在指定的文件夹中选择“tsm_11_1.prt”，单击“打开”按钮。

（2）弹出图11-24所示的“选择实例”对话框，在“按名称”选项卡中选择“GB 886-86_80X100”。

说明：也可以切换到“按列（参数）”选项卡，通过选择列（参数）符号及参数值的方式选中所需要的实例零件，如图11-25所示。

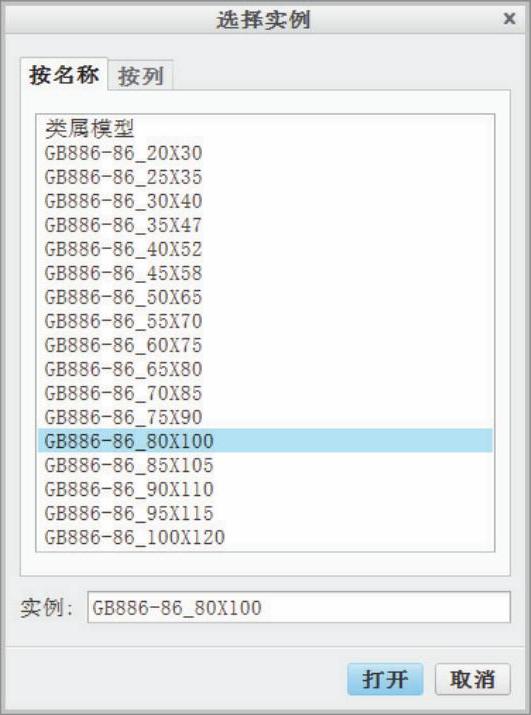

图11-24 “选择实例”对话框

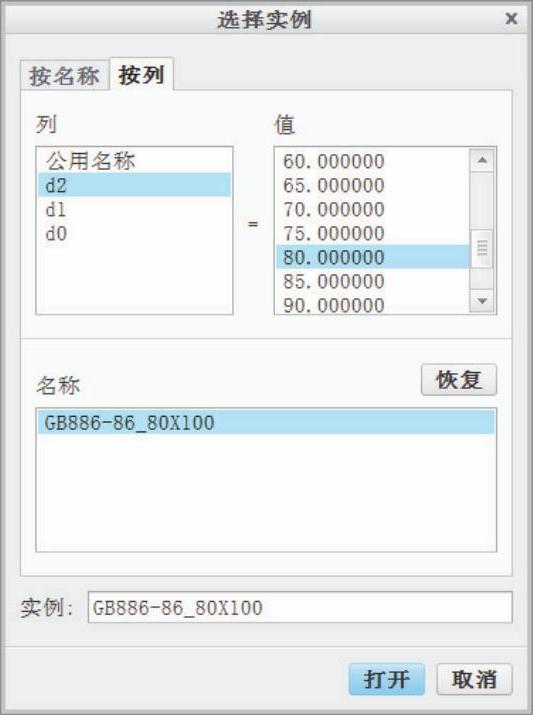

图11-25 按列（参数）选择实例

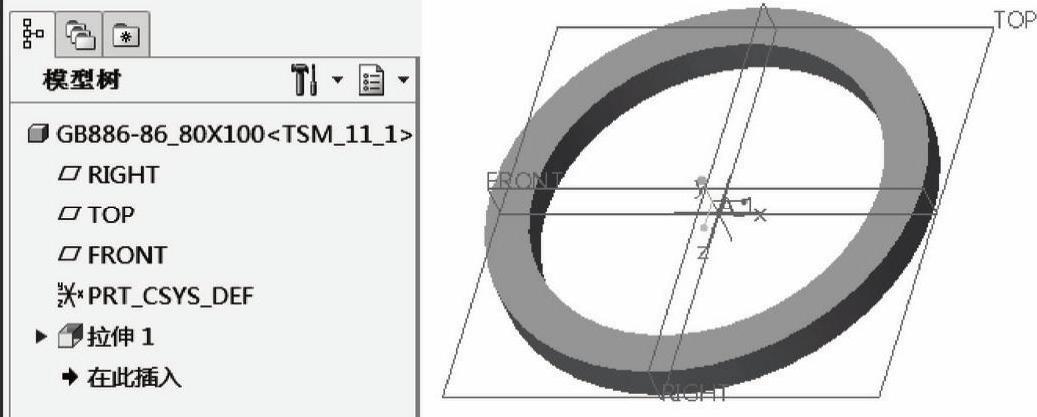

（3）在“选择实例”对话框中单击“打开”按钮，则系统由族表打开图11-26所示的轴肩挡圈零件，该零件即为标记为“GB 886-86_80×100”的轴肩挡圈。

图11-26 打开所需的轴肩挡圈
