在机械设计工作中，可以考虑为螺钉、螺栓、螺母、垫圈等常用紧固件类标准件建立族表，从而形成一系列的相似零件，组成一个实用的零件库。

建立族表首先需要创建一个基准零件，该基准零件在族表中被称为“普通模型”，接着在功能区中打开“工具”选项卡并从“模型意图”组中单击“族表”按钮（见图11-1），打开图11-2所示的对话框。

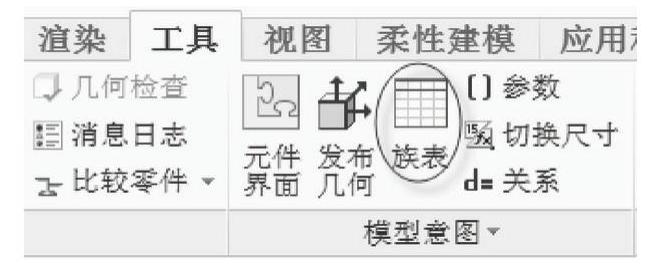

图11-1 “族表”工具出处

图11-2 设置零件族表的对话框

在该族表对话框中单击“添加/删除表列”按钮，打开图11-3所示的对话框。通过单击模型的方式选择模型上的尺寸、特征、参数等作为可变项目。

添加表列并创建零件之间的差异后，单击“在选定行处插入新的实例”按钮，将所选的实例模型行定义为当前模型的设计变量，并可以在表列单元格中设置新的参数值来定义新实例。

单击“按增量复制所选实例”按钮，打开图11-4所示的“阵列实例”对话框，从中设置指定方向上的阵列实例数量、可变项目的增量等。

(www.daowen.com)

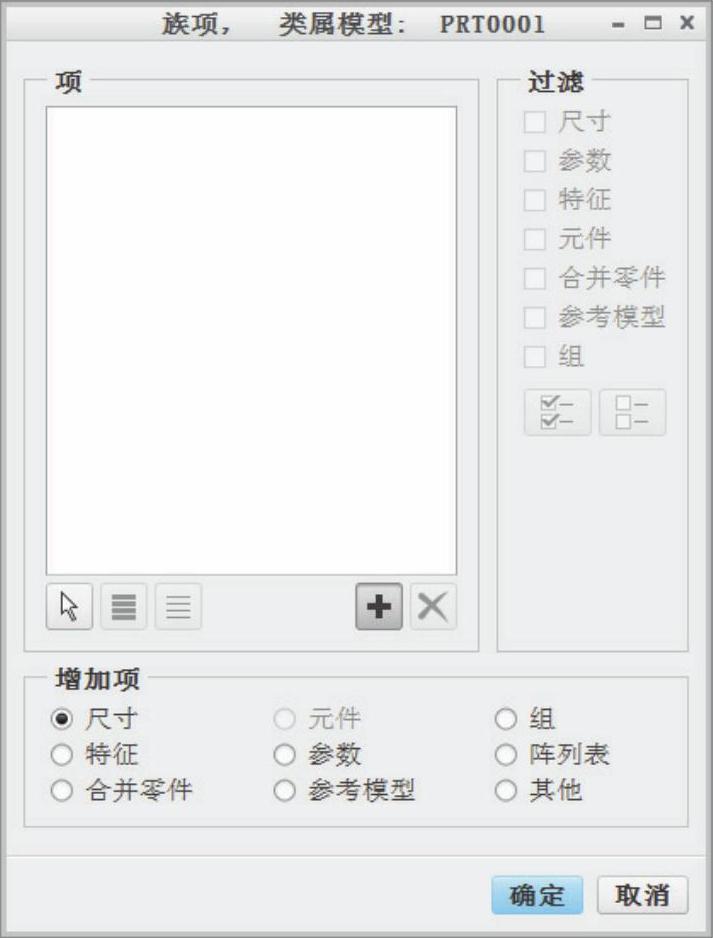

图11-3 设置族项目的对话框

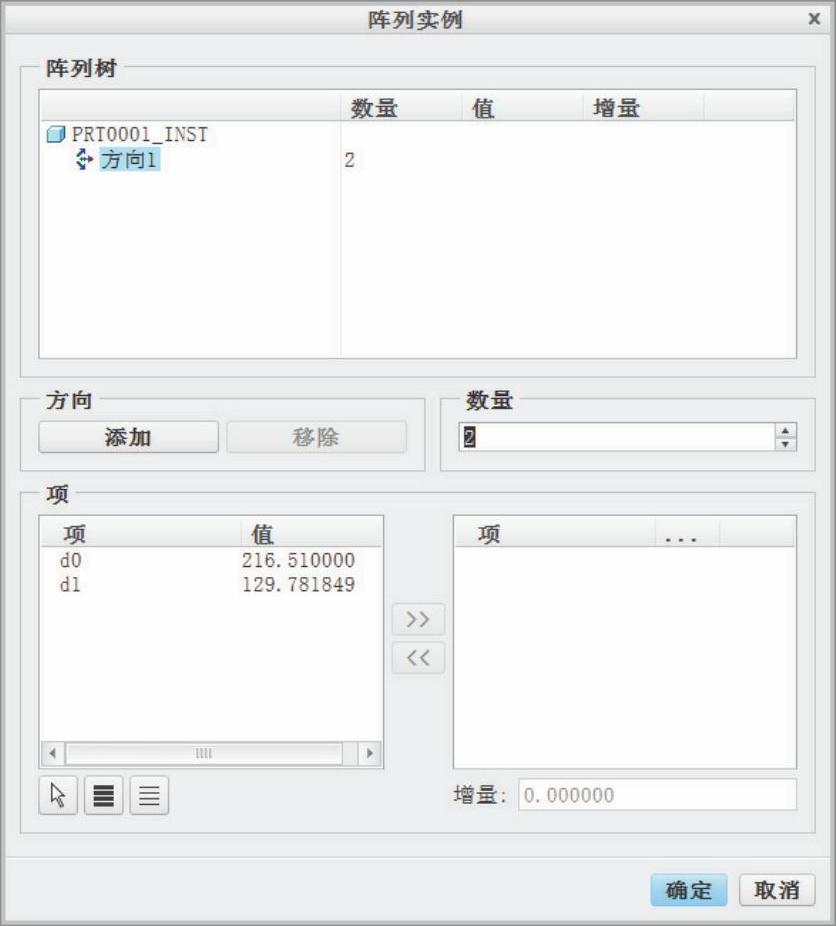

图11-4 “阵列实例”对话框

添加阵列实例后，可以单击“校验族的实例”按钮，打开图11-5所示的“族树”对话框，单击该对话框中的“校验”按钮，则会显示校验状态，如图11-6所示。

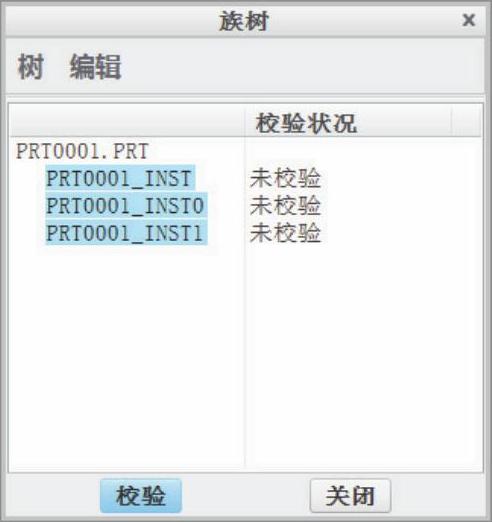

图11-5 “族树”对话框

图11-6 校验成功

关于族表的应用请参看本章的11.2节和11.3节介绍的应用实例。
