本实例要完成的零件如图10-58所示，在该零件上除了设计具有外螺纹结构之外，还具有网纹形式的滚花结构。

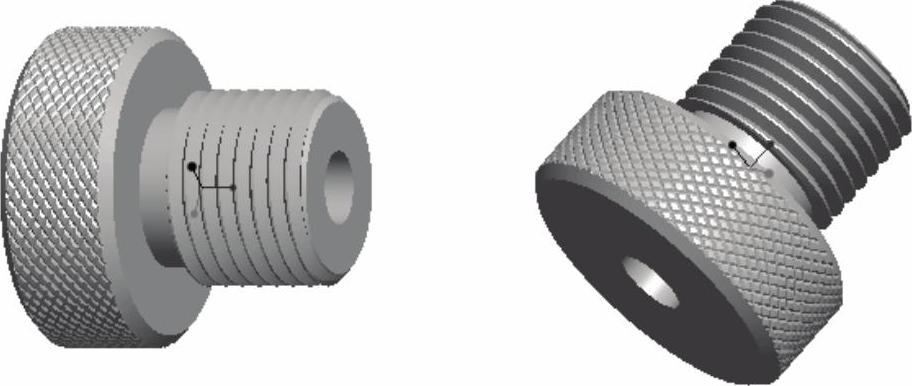

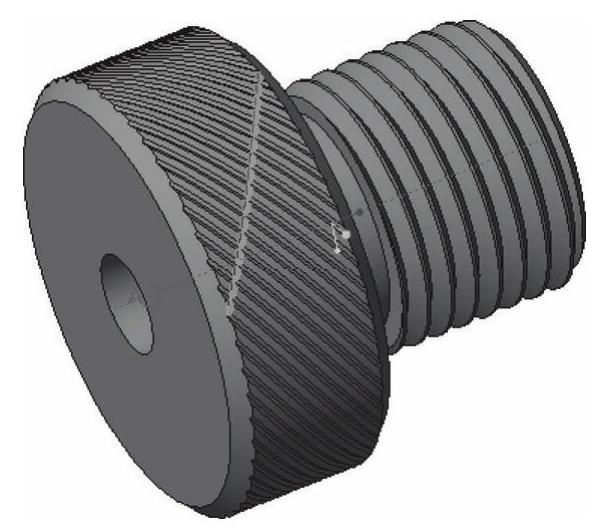

图10-58 具有滚花结构的实例模型

本实例的目的在于复习如何创建螺旋扫描特征，以及学习如何构建滚花结构。

具体的操作方法及步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_10_4”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：创建旋转特征。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体）。

（3）选择FRONT基准平面作为草绘平面，进入草绘器中。

（4）单击“基准”组中的“中心线”按钮绘制一条水平的几何中心线，接着单击“草绘”选项组的“线链”按钮绘制封闭的旋转剖面，如图10-59所示。单击“确定”按钮，完成草绘并退出草绘模式。

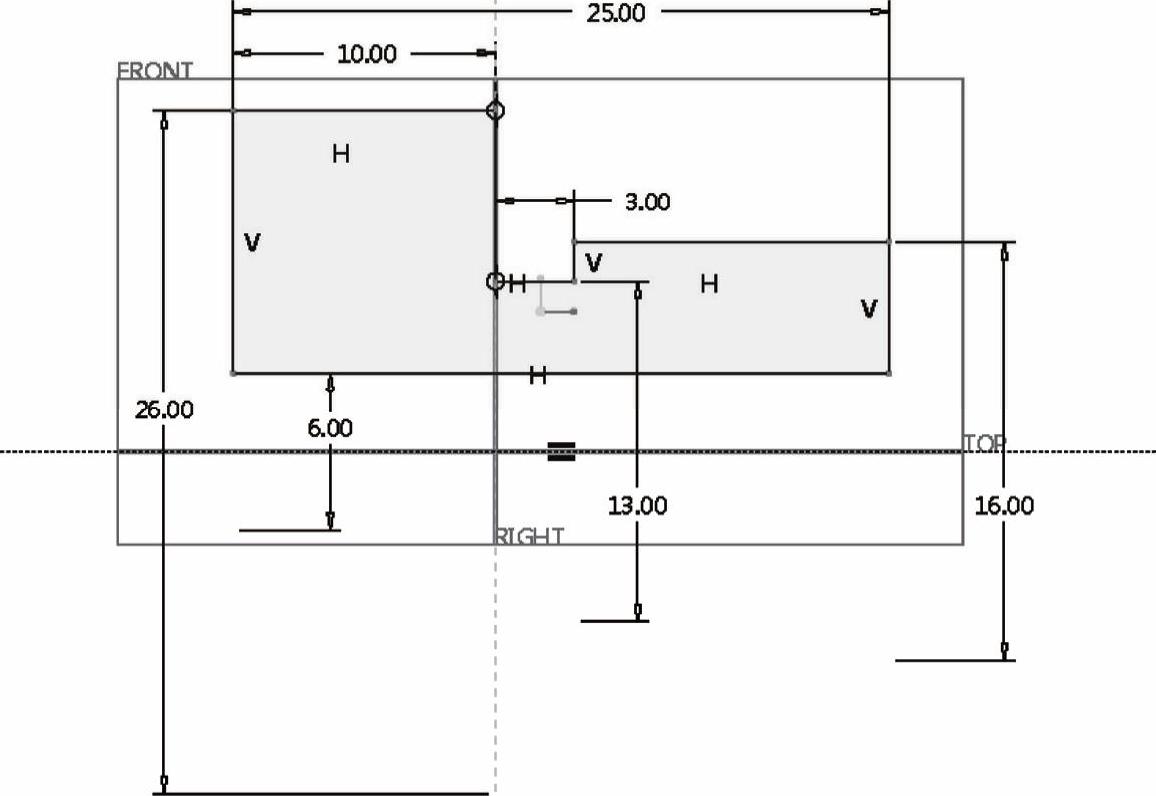

图10-59 草绘剖面

（5）接受默认的旋转角度为“360°”。

（6）在“旋转”选项卡中单击“完成”按钮，完成了该零件基本体的创建。按＜Ctrl+D＞组合键以标准方向显示模型，此时结果如图10-60所示。

步骤3：创建倒角特征。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡的下拉列表框中选择倒角的“标注形式”选项为“45×D”，接着输入“D”值为“1”。

（3）选择图10-61所示的边参考。

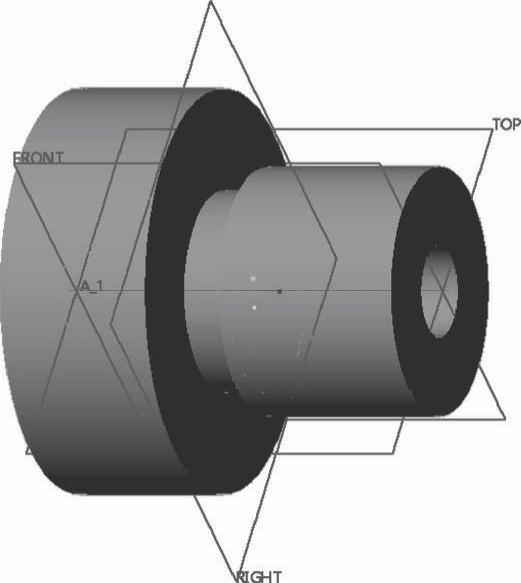

图10-60 创建的旋转特征

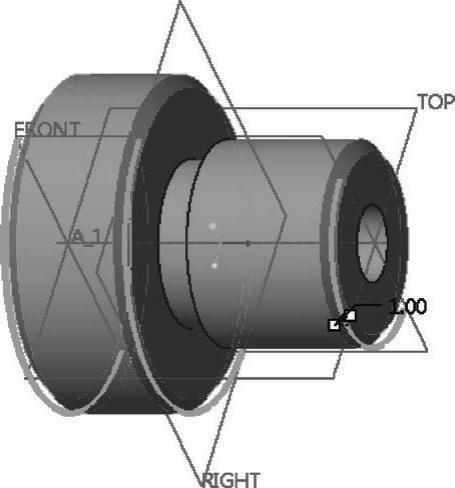

图10-61 选择要倒角的边参考

（4）单击“完成”按钮。

步骤4：建构外螺纹结构。

（1）单击“螺旋扫描”按钮，打开“螺旋扫描”选项卡。

（2）在“螺旋扫描”选项卡中单击“实体”按钮、“去除材料”按钮和“使用右手定则”按钮，接着打开“参考”下滑面板，从“截面方向”选项组中选择“穿过旋转轴”单选按钮。

（3）在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮，弹出“草绘”对话框。

（4）选择FRONT基准平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

（5）绘制图10-62所示的草图，单击“确定”按钮。

（6）在“螺旋扫描”选项卡中输入螺距为“1.5”，如图10-63所示。

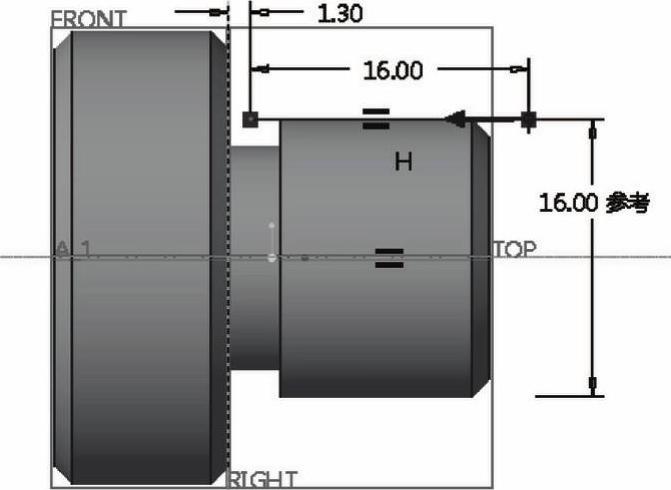

图10-62 绘制草图

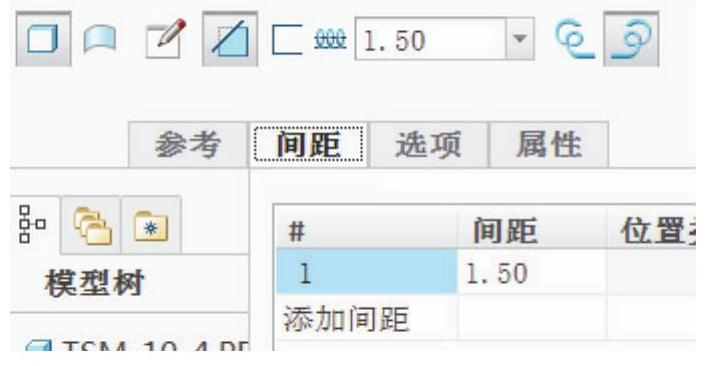

图10-63 输入螺距

（7）在“螺旋扫描”选项卡中单击“创建或编辑扫描剖面”按钮，进入草绘模式中。

（8）绘制图10-64所示的牙型横截面，单击“确定”按钮。

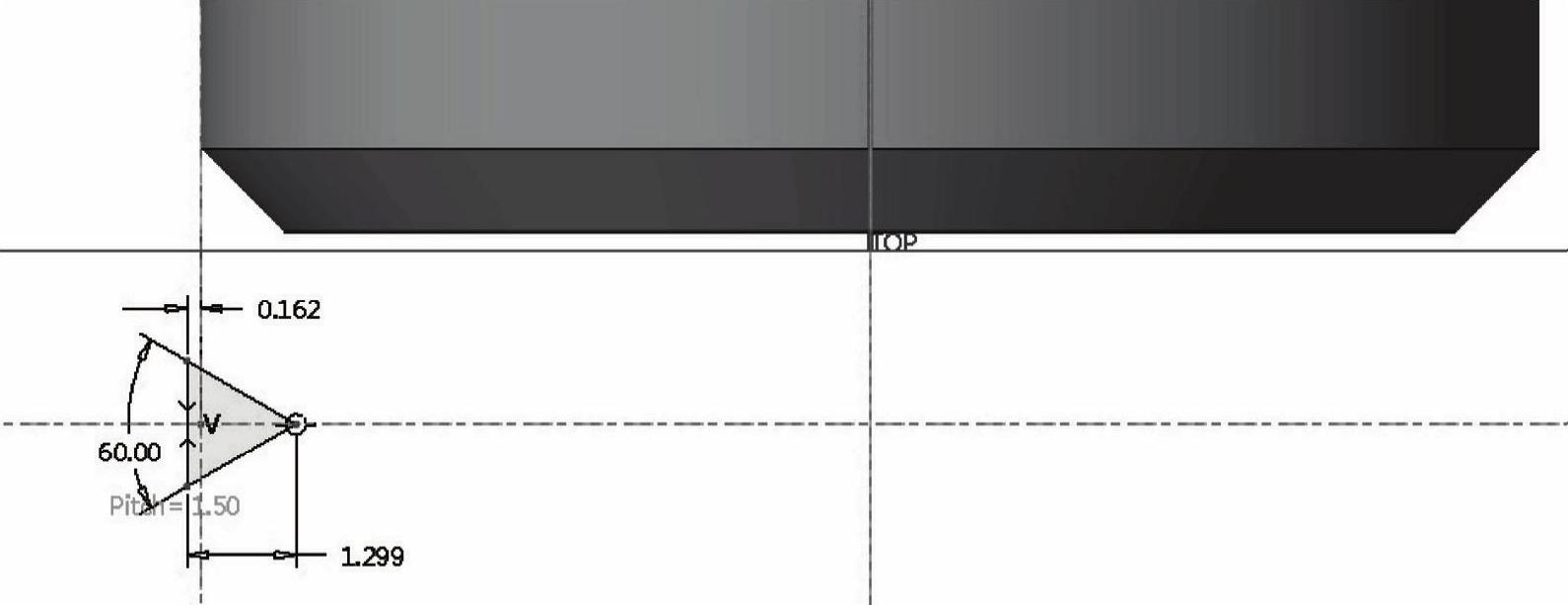

图10-64 绘制螺纹牙型横截面

（9）在“螺旋扫描”选项卡中单击“完成”按钮，完成的该外螺纹效果如图10-65所示。

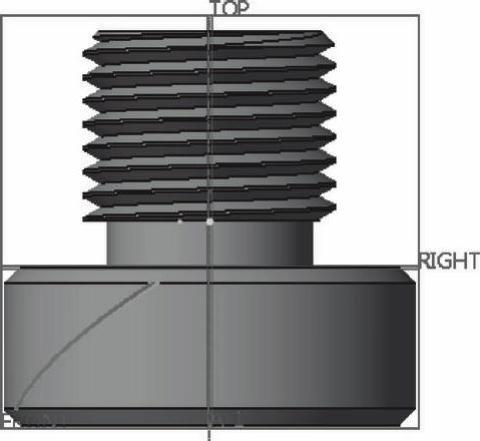

图10-65 完成外螺纹

说明：下面介绍的步骤5～步骤8，是在零件上进行网纹滚花结构的设计。(www.daowen.com)

步骤5：创建一条右旋滚槽。

（1）单击“螺旋扫描”按钮，打开“螺旋扫描”选项卡。

（2）在“螺旋扫描”选项卡中单击“实体”按钮、“去除材料”按钮和“使用右手定则”按钮，接着打开“参考”下滑面板，从“截面方向”选项组中选择“穿过旋转轴”单选按钮。

（3）在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮，弹出“草绘”对话框。选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘器。

（4）绘制图10-66所示的草图，单击“确定”按钮。

（5）输入螺距为“52”。

（6）在“螺旋扫描”选项卡中单击“创建或编辑扫描剖面”按钮，进入草绘模式中。

（7）绘制图10-67所示的牙型横截面，单击“确定”按钮。

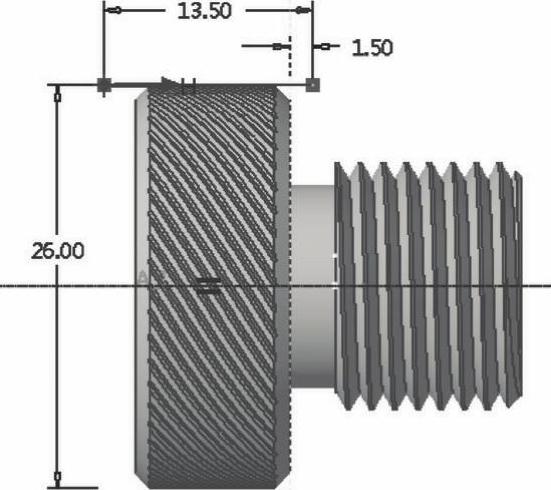

图10-66 绘制草图

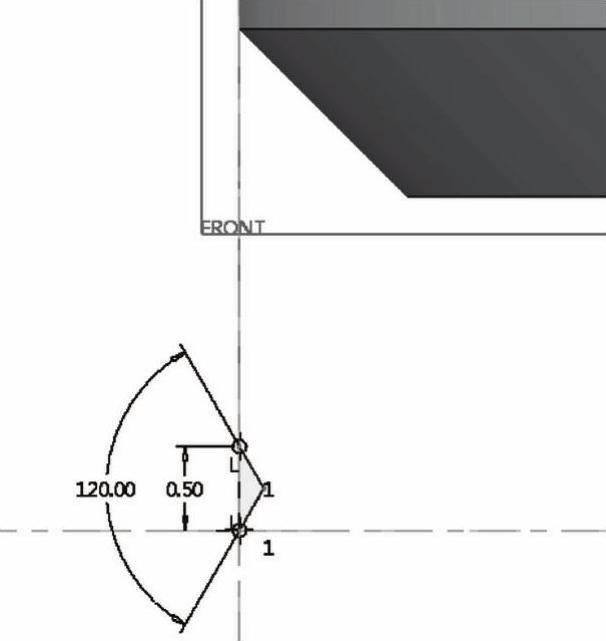

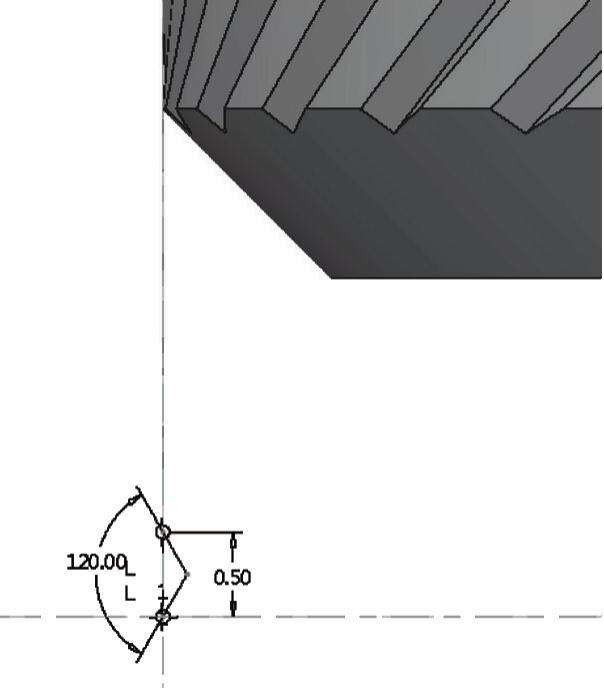

图10-67 绘制横截面

（8）单击“螺旋扫描”选项卡中的“完成”按钮，创建图10-68所示的一条滚槽。

步骤6：阵列。

（1）单击“阵列”按钮，打开“阵列”选项卡。

（2）在“阵列”选项卡的“阵列类型”下拉列表框中选择“轴”选项，然后在模型中选择A_1轴线。

（3）在“阵列”选项卡中单击“设置阵列的角度范围”按钮，设置阵列的角度范围为“360°”，并输入第一方向的阵列成员数为“50”。

（4）在“阵列”选项卡中单击“完成”按钮，阵列结果如图10-69所示。

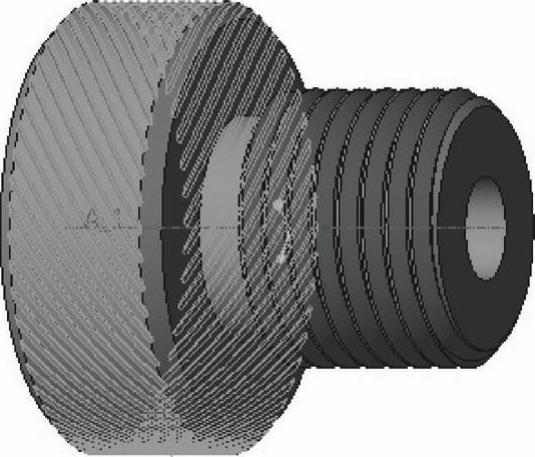

图10-68 创建的一条滚槽

图10-69 阵列结果

步骤7：创建一条左旋滚槽。

（1）单击“螺旋扫描”按钮，打开“螺旋扫描”选项卡。

（2）在“螺旋扫描”选项卡中单击“实体”按钮、“去除材料”按钮和“使用左手定则”按钮，接着打开“参考”下滑面板，从“截面方向”选项组中选择“穿过旋转轴”单选按钮。

（3）在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮，弹出“草绘”对话框。在“草绘”对话框中单击“使用先前的”按钮，进入草绘器。

（4）绘制图10-70所示的草图，单击“确定”按钮。

（5）输入螺距为“52”。

（6）在“螺旋扫描”选项卡中单击“创建或编辑扫描剖面”按钮，进入草绘模式中。

（7）绘制图10-71所示的牙型横截面，单击“确定”按钮。

图10-70 绘制草图

图10-71 绘制横截面

（8）单击“螺旋扫描”选项卡中的“完成”按钮，创建图10-72所示的一条滚槽。

步骤8：阵列。

（1）单击“阵列”按钮，打开“阵列”选项卡。

（2）在“阵列”选项卡的“阵列类型”下拉列表框中选择“轴”选项，然后在模型中选择特征轴线A_1。

（3）在“阵列”选项卡中单击“设置阵列的角度范围”按钮，设置阵列的角度范围为“360°”，并输入第一方向的阵列成员数为“50”。

（4）在“阵列”选项卡中单击“完成”按钮，阵列结果如图10-73所示。

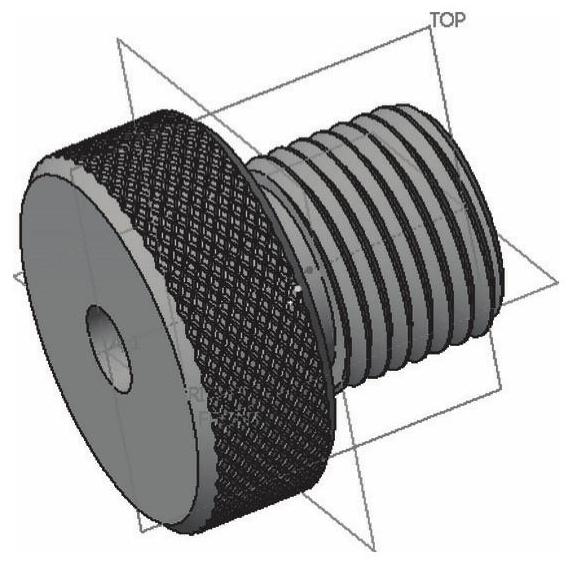

图10-72 创建一条滚槽

图10-73 阵列结果

至此，完成了该零件的三维造型设计，保存文件。
