步骤1：激活TSM_9_2_4.PRT。

在模型树上，右击TSM_9_2_4.PRT，从出现的快捷菜单中选择“激活”命令。

步骤2：取消隐藏TSM_9_2_4.PRT，而隐藏其他元件（零件）。

步骤3：创建复制几何特征。

（1）从功能区“模型”选项卡的“获取数据”组中单击“复制几何”按钮，打开“复制几何”选项卡。

（2）在模型树上选择骨架模型的发布几何特征。

（3）单击“完成”按钮，完成复制几何特征的创建。

步骤4：创建旋转特征。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）选择FRONT基准平面作为草绘平面，进入草绘模式。

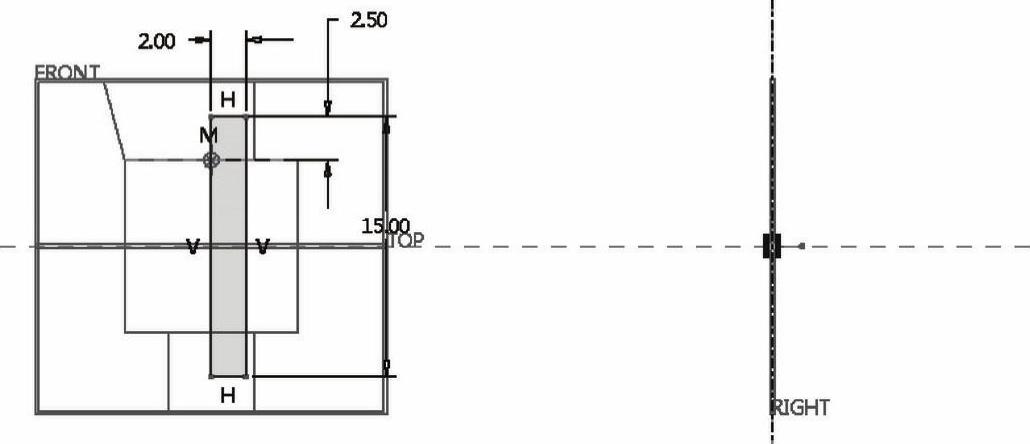

（3）绘制图9-53所示的图形，单击“确定”按钮。

图9-53 绘制草图

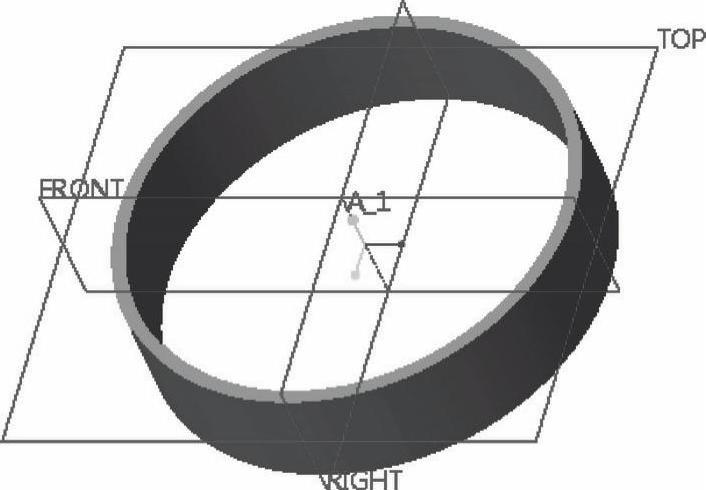

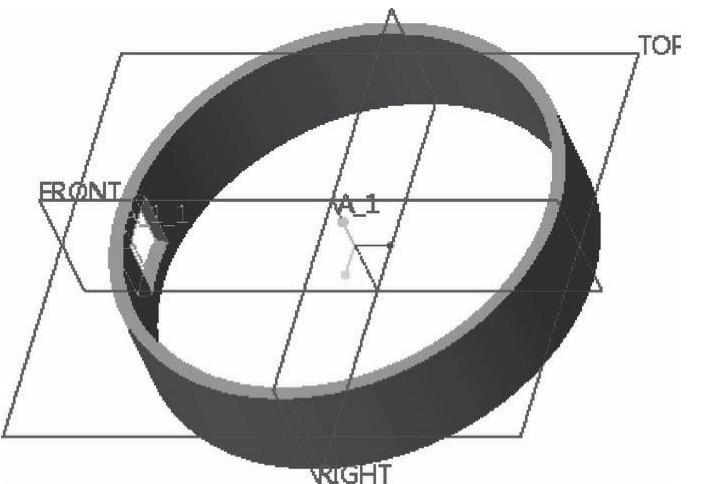

（4）接受默认的旋转角度值为“360°”，单击“完成”按钮，创建的旋转特征如图9-54所示，图中隐藏了该零件的复制几何特征。

图9-54 创建的旋转特征

步骤5：切除材料。

（1）从功能区的“模型”选项卡中“获取数据”→“合并/继承”命令。

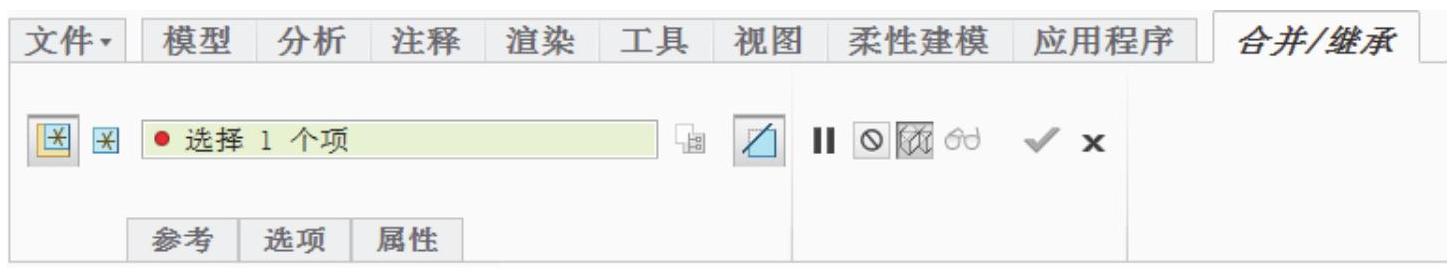

（2）在打开的“合并/继承”选项卡中，单击“去除材料”按钮，如图9-55所示。

图9-55 “合并/继承”选项卡

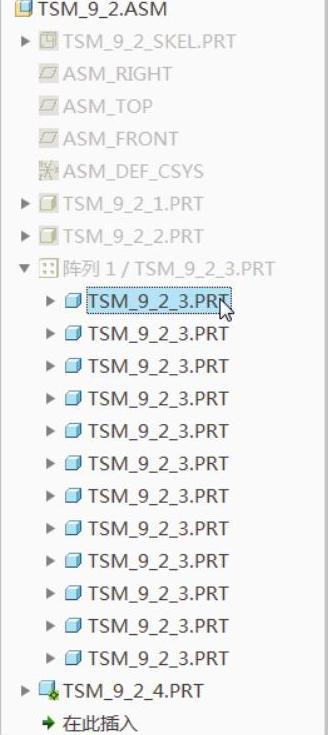

（3）在模型中单击图9-56所示的一个TSM_9_2_3.PRT（圆柱滚子零件）。

（4）单击“合并/继承”选项卡中的“完成”按钮，得到的保持架模型如图9-57所示。此时可确保隐藏该零件的复制几何特征。

图9-56 选择元件

图9-57 切除材料的效果

步骤6：偏移曲面，使保持架与滚子之间具有合适的间距。(www.daowen.com)

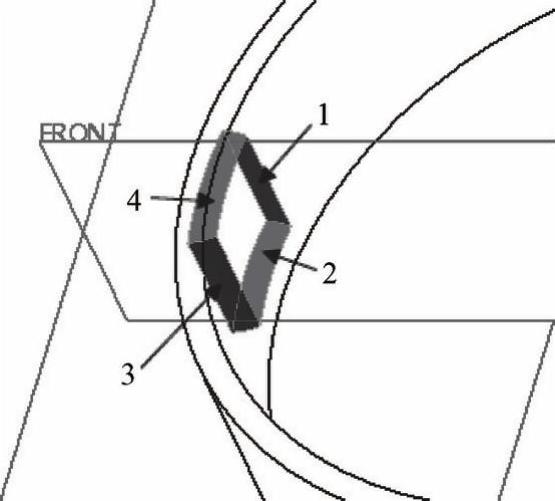

（1）结合＜Ctrl＞键选择切口4壁的曲面，如图9-58所示。

（2）从“编辑”组中单击“偏移”按钮，打开“偏移”选项卡。

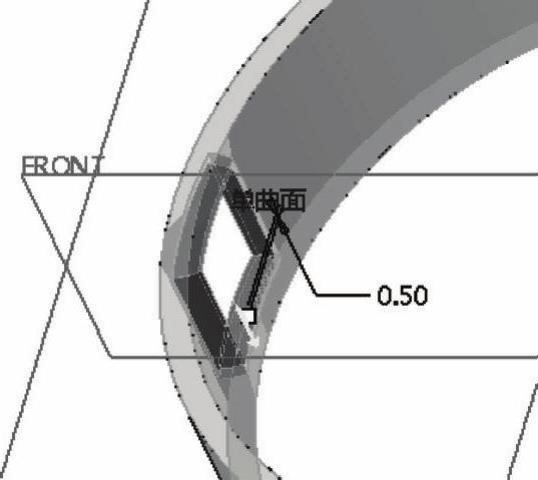

（3）在“偏移”选项卡的“偏移类型”列表框中选择“（展开特征）”图标选项，输入偏移距离为“0.5”，并单击“偏移方向”按钮，使偏移方向如图9-59所示。

图9-58 选择曲面

图9-59 设置偏移方向

（4）单击“完成”按钮。

步骤7：创建特征组。

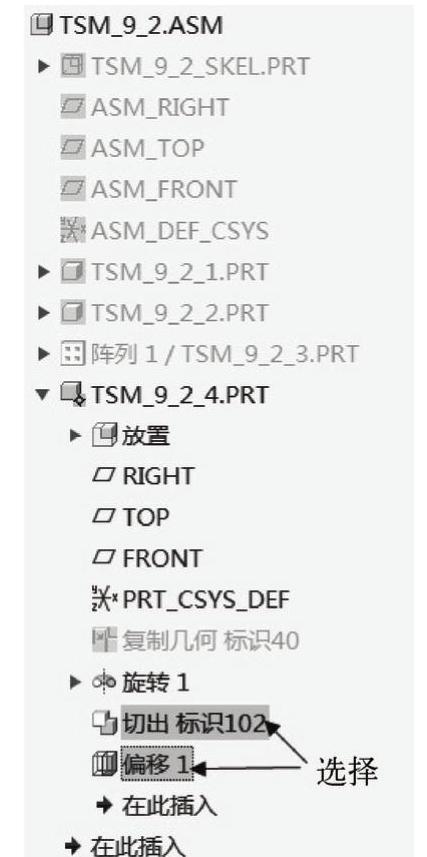

（1）结合＜Ctrl＞键选择图9-60所示的两个特征。

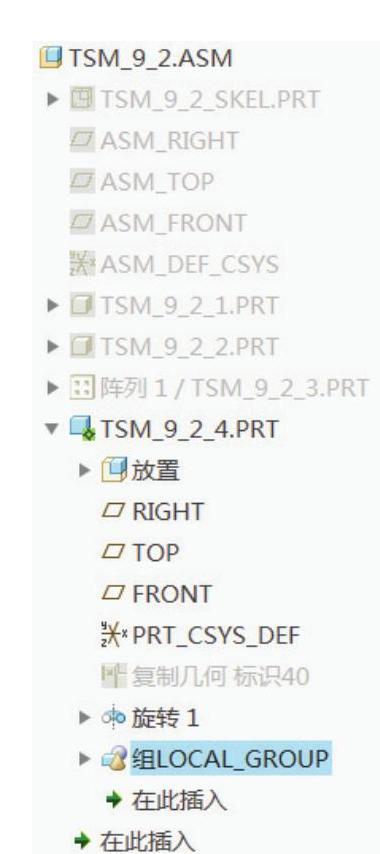

（2）在所选的特征上右击，接着从打开的快捷菜单中选择“分组”→“组”命令，此时，模型树如图9-61所示。

图9-60 选择特征

图9-61 生成特征组

步骤8：创建阵列特征。

（1）单击“阵列”按钮，打开“阵列”选项卡。

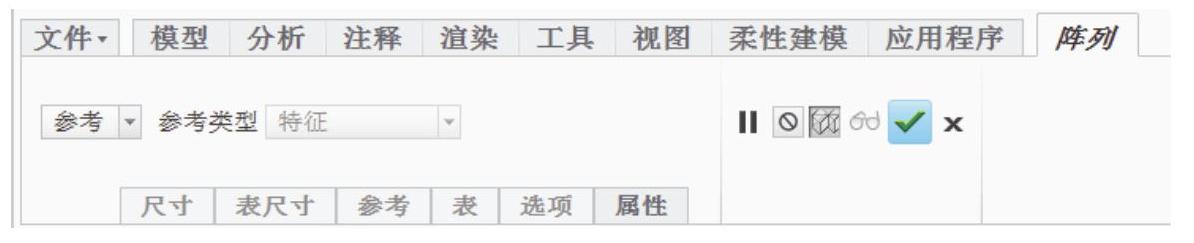

（2）默认的“阵列类型”选项为“参考”选项，如图9-62所示。

图9-62 “阵列”选项卡

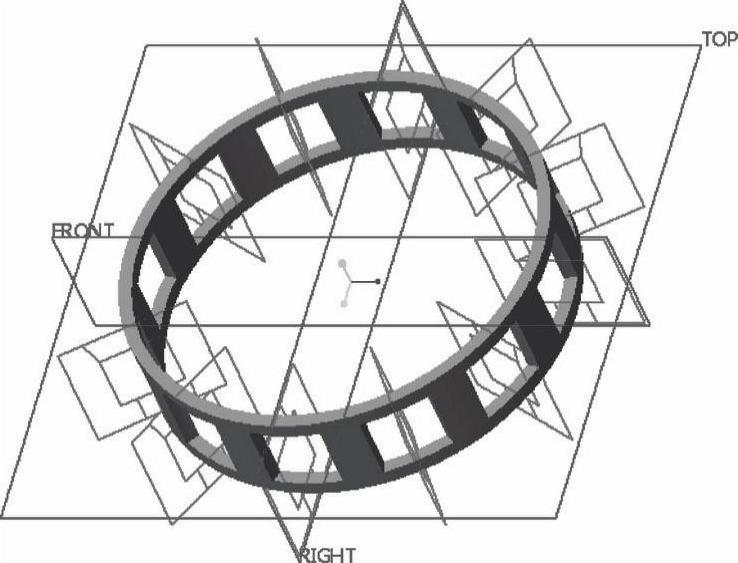

（3）在“阵列”选项卡中单击“完成”按钮，阵列结果如图9-63所示。

步骤9：激活顶级组件并保存文件。

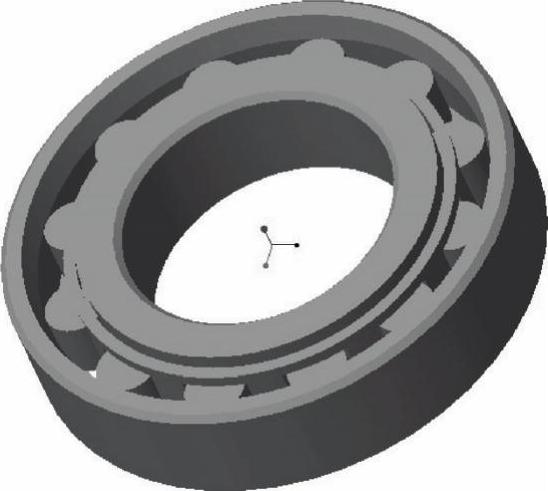

至此，完成了轴承内圈、外圈、圆柱滚子和保持架的创建。取消隐藏轴承内圈、外圈和所有圆柱滚子，最后得到的圆柱滚子轴承模型如图9-64所示。

图9-63 完成的保持架

图9-64 完成的圆柱滚子轴承
