轴承的自动装配系统优化

步骤1:激活TSM_9_2_3.PRT。

在模型树上,右击TSM_9_2_3.PRT,从出现的快捷菜单中选择“激活”命令。

步骤2:取消隐藏TSM_9_2_3.PRT,而增加隐藏TSM_9_2_2.PRT外圈零件。

步骤3:创建复制几何特征。

(1)从功能区“模型”选项卡的“获取数据”组中单击“复制几何”按钮978-7-111-49966-4-Chapter09-135.jpg,打开“复制几何”选项卡。

(2)在模型树上选择骨架模型的发布几何特征。

(3)单击“完成”按钮978-7-111-49966-4-Chapter09-136.jpg,完成复制几何特征的创建。

步骤4:创建旋转特征。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter09-137.jpg,打开“旋转”选项卡。默认创建的是实体特征。

(2)选择FRONT基准平面作为草绘平面,进入草绘模式。


(4)接受默认的旋转角度值为360°,单击“完成”按钮978-7-111-49966-4-Chapter09-139.jpg,创建的圆柱体如图9-50所示,图中隐藏了该零件的复制几何特征。

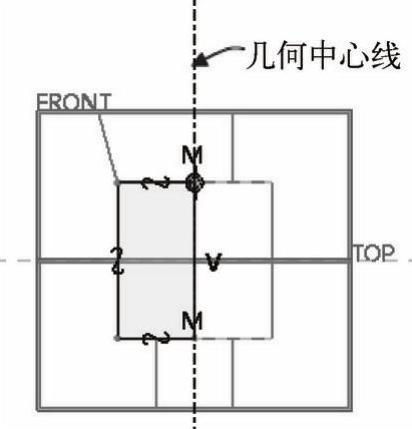

图9-49 绘制剖面(www.daowen.com)

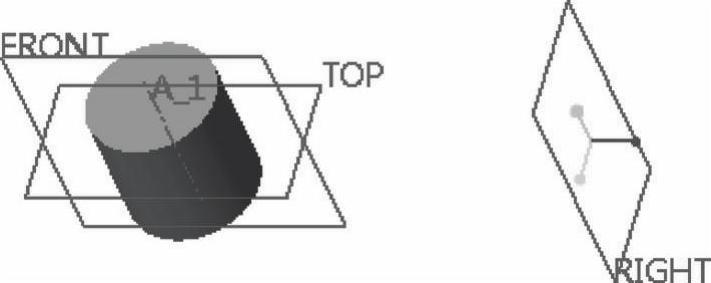

图9-50 创建的圆柱滚子

步骤5:阵列圆柱滚子。

(1)在模型树上右击顶级装配,在快捷菜单中选择“激活”命令。

(2)取消隐藏骨架模型。

(3)选择“TSM_6_2_3.PRT”圆柱滚子零件。

(4)单击“阵列”按钮978-7-111-49966-4-Chapter09-142.jpg,打开“阵列”选项卡。在“阵列”选项卡的“阵列类型”列表框中选择“轴”选项,接着在模型窗口中选择骨架模型中的A_1轴,并设置阵列的角度范围为“360”,阵列成员数为“12”,如图9-51所示。


图9-51 轴阵列参数的设置

(5)在“阵列”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter09-144.jpg,完成所有圆柱滚子的创建,效果如图9-52所示。

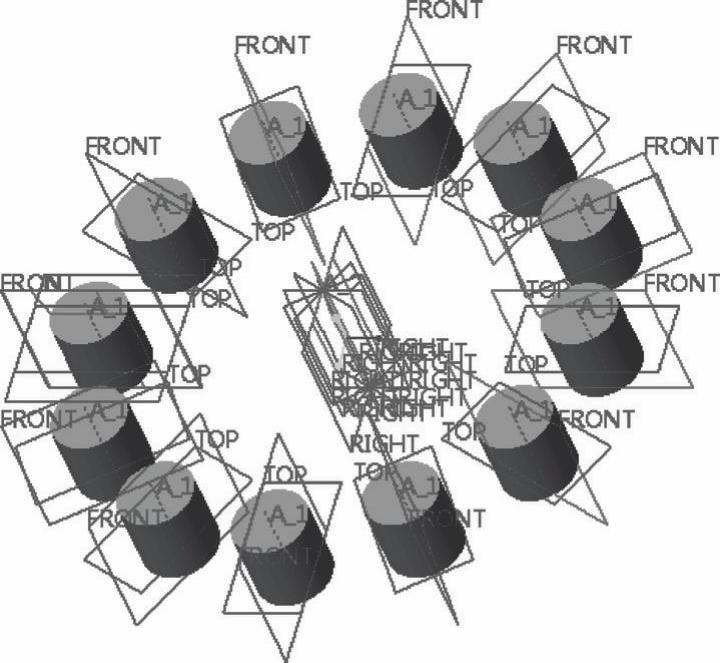

图9-52 阵列圆柱滚子

步骤6:隐藏骨架模型。
