使用骨架模型规划产品结构方案

步骤1：建立一个装配文件。

（1）在“快速访问”工具栏上单击“新建”按钮978-7-111-49966-4-Chapter09-84.jpg，弹出“新建”对话框。

（2）在“类型”选项组中选择“装配”选项，在“子类型”选项组中选择“设计”选项，输入名称为“TSM_9_2”，取消勾选“使用默认模板”复选框，单击“确定”按钮。

（3）在“新文件选项”对话框中选择模板为“mmns_asm_design”，单击“确定”按钮。

步骤2：设置树过滤器。

（1）在导航区的模型树上方单击“设置”按钮978-7-111-49966-4-Chapter09-85.jpg，从下拉菜单中选择“树过滤器”选项。

（2）在打开的“模型树项”对话框中，增加勾选“特征”和“放置文件夹”复选框，单击“确定”按钮。

步骤3：在装配中建立骨架模型。

（1）在功能区“模型”选项卡的“元件”组中单击“创建”按钮978-7-111-49966-4-Chapter09-86.jpg，打开“创建元件”对话框。在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“标准”单选按钮，接着输入名称为“TSM_9_2_SKEL”，如图9-29所示，单击“确定”按钮。

（2）系统弹出“创建选项”对话框。在“创建方法”选项组中选择“从现有项复制”单选按钮，在“复制自”选项组中输入或选择“mmns_part_solid.prt”，如图9-30所示，单击“确定”按钮。

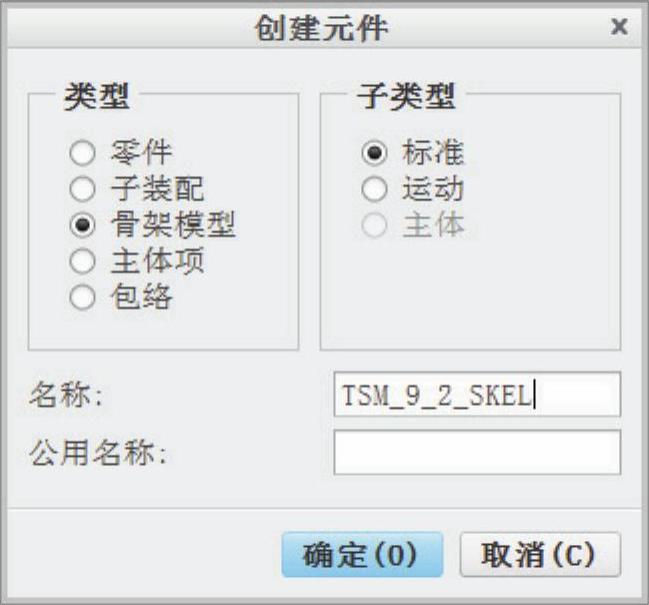

图9-29 “元件创建”对话框

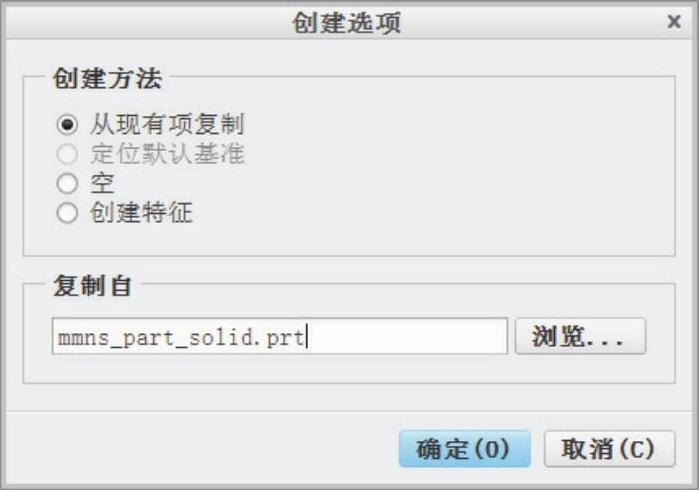

图9-30 “创建选项”对话框

（3）在装配（组件）的模型树中，结合＜Ctrl＞键选择ASM_RIGHT、ASM_TOP、ASM_FRONT基准平面和ASM_DEF_CSYS基准坐标系，右击，从出现的快捷菜单中选择“隐藏”命令，如图9-31所示，从而将这些选定的基准特征隐藏起来。

（4）在模型树上选择骨架模型，右击，在打开的快捷菜单中选择“激活”选项，如图9-32所示，从而激活骨架模型。

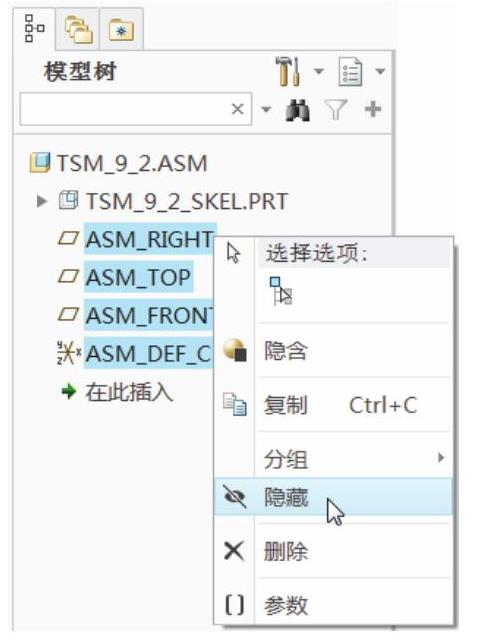

图9-31 隐藏装配的基准特征

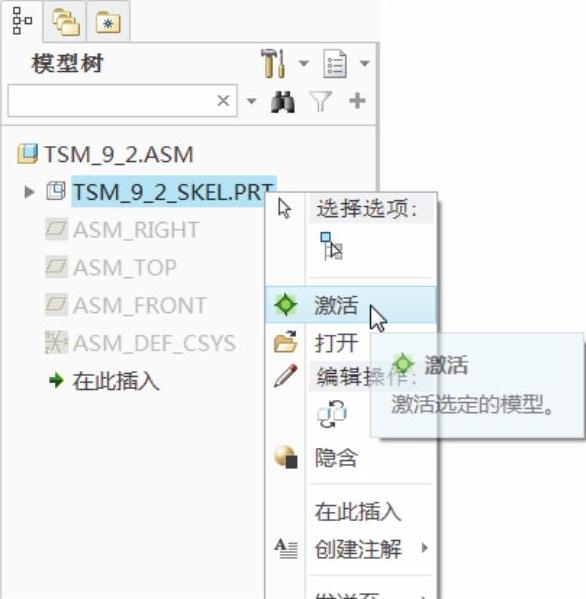

图9-32 选择“激活”选项

（5）从“基准”组中单击“基准轴”按钮978-7-111-49966-4-Chapter09-91.jpg，打开“基准轴”对话框，结合＜Ctrl＞键选择FRONT基准平面和RIGHT基准平面，单击“确定”按钮，创建基准轴A_1。

（6）单击“草绘”按钮978-7-111-49966-4-Chapter09-92.jpg，打开“草绘”对话框。选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘器中。绘制图9-33所示的图形，单击“确定”按钮978-7-111-49966-4-Chapter09-93.jpg。

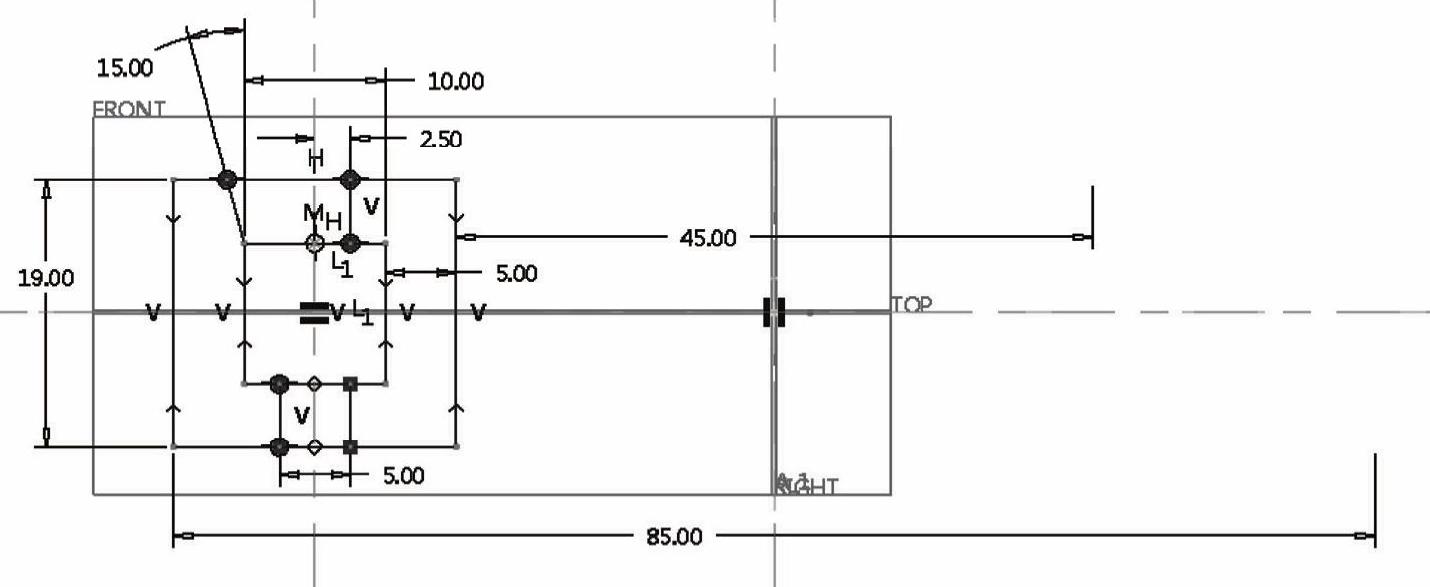

图9-33 草绘图形

（7）在功能区中切换至“工具”选项卡，从“模型意图”组中单击“发布几何”按钮978-7-111-49966-4-Chapter09-95.jpg，系统弹出图9-34所示的“发布几何”对话框。

单击“链”收集器，从而将其激活；接着，按住＜Ctrl＞键选择刚建立的曲线，如图9-35所示，单击“确定”按钮978-7-111-49966-4-Chapter09-96.jpg，完成了一个发布几何特征的创建。(www.daowen.com)

说明：对于发布几何特征，其在模型树上显示的图标为978-7-111-49966-4-Chapter09-97.jpg。

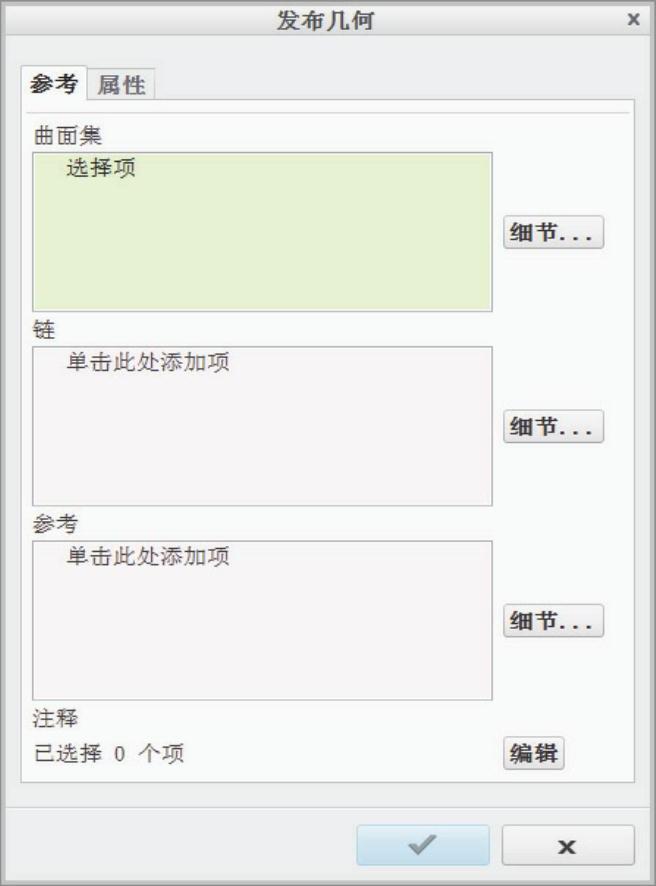

图9-34 “发布几何”对话框

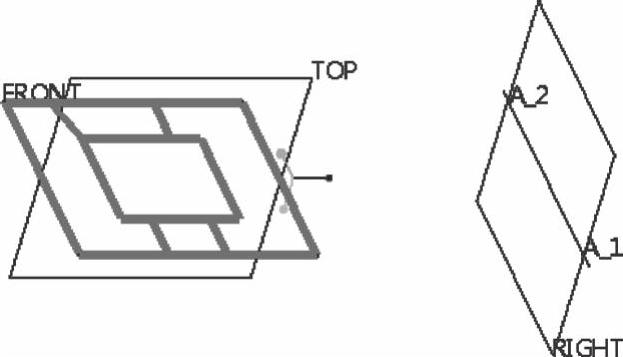

图9-35 选择的曲线

（8）在模型树中选择骨架模型，右击，从出现的快捷菜单中选择“隐藏”命令。

步骤4：规划产品结构。

（1）在模型树上选择顶级装配体“TSM_9_2.ASM”，右击，然后在快捷菜单中选择“激活”选项，将顶级装配体激活。

（2）在功能区“模型”选项卡的“元件”组中单击“创建”按钮978-7-111-49966-4-Chapter09-100.jpg，弹出“创建元件”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，输入名称为“TSM_9_2_1”，单击“确定”按钮。

弹出“创建选项”对话框，在该对话框的“创建方法”选项组中选择“从现有项复制”选项，在“复制自”选项组中输入或通过浏览操作选择“mmns_part_solid.prt”，单击“确定”按钮。此时，功能区出现“元件放置”选项卡，选择约束类型为“默认”选项，如图9-36所示，单击“完成”按钮978-7-111-49966-4-Chapter09-101.jpg。

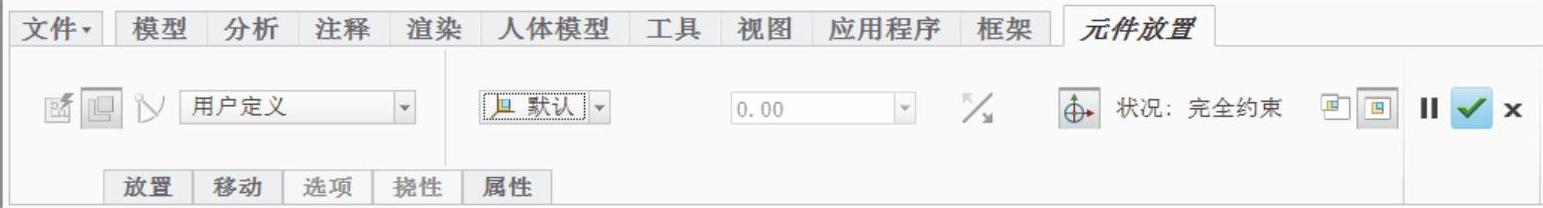

图9-36 “元件放置”选项卡

创建的新零件文件TSM_9_2_1.PRT出现在装配模型树上，其将用来作为轴承内圈的模型文件。

（3）在“元件”组中单击“创建”按钮978-7-111-49966-4-Chapter09-103.jpg，弹出“创建元件”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，输入名称为“TSM_9_2_2”，单击“确定”按钮。

弹出“创建选项”对话框，在“创建方法”选项组中选择“从现有项复制”单选按钮，在“复制自”选项组中选择“mmns_part_solid.prt”，单击“确定”按钮，出现“元件放置”选项卡，指定约束类型为“默认”选项，单击“完成”按钮978-7-111-49966-4-Chapter09-104.jpg。

创建的TSM_9_2_2.PRT零件将作为轴承外圈。

（4）在“元件”组中单击“创建”按钮978-7-111-49966-4-Chapter09-105.jpg，打开“创建元件”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，输入名称为“TSM_9_2_3”，单击“确定”按钮。

弹出“创建选项”对话框，在“创建方法”选项组中选择“从现有项复制”单选按钮，在“复制自”选项组中选择“mmns_part_solid.prt”，单击“确定”按钮，出现“元件放置”选项卡，选择约束类型为“默认”选项，单击“完成”按钮978-7-111-49966-4-Chapter09-106.jpg。

创建的TSM_9_2_3.PRT零件将作为轴承的圆柱滚子。

（5）在“元件”组中单击“创建”按钮978-7-111-49966-4-Chapter09-107.jpg，弹出“创建元件”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，输入名称为“TSM_9_2_4”，单击“确定”按钮。

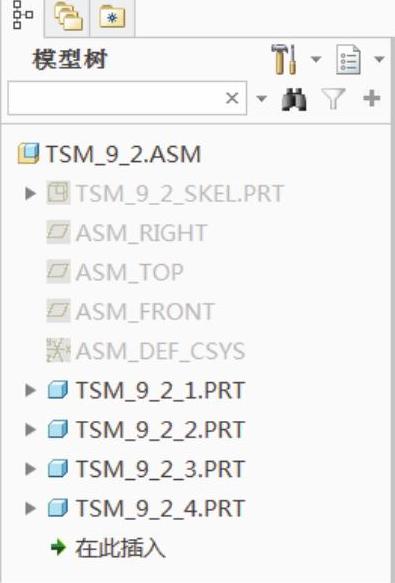

图9-37 规划好产品结构的模型树

弹出“创建选项”对话框，在“创建方法”选项组中选择“从现有项复制”单选按钮，在“复制自”选项组中选择“mmns_part_solid.prt”，单击“确定”按钮，出现“元件放置”选项卡，选择约束类型为“默认”选项，单击“完成”按钮978-7-111-49966-4-Chapter09-109.jpg。

建立的TSM_9_2_4.PRT零件将作为轴承的保持架。

规划好产品结构的模型树如图9-37所示。
