如何在Creo中装配轴承元件

步骤1:创建一个装配文件。

(1)在“快速访问”工具栏上单击“新建”按钮978-7-111-49966-4-Chapter09-57.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“装配”单选按钮,在“子类型”选项组中选择“设计”单选按钮;在“名称”文本框中输入“TSM_9_1”;取消勾选“使用默认模板”复选框以不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_asm_design”选项。单击“确定”按钮,进入组件设计模式。

步骤2:设置树过滤器。

(1)在导航区单击“设置”按钮978-7-111-49966-4-Chapter09-58.jpg,如图9-17所示,从其下拉菜单中选择“树过滤器”选项,弹出“模型树项”对话框。


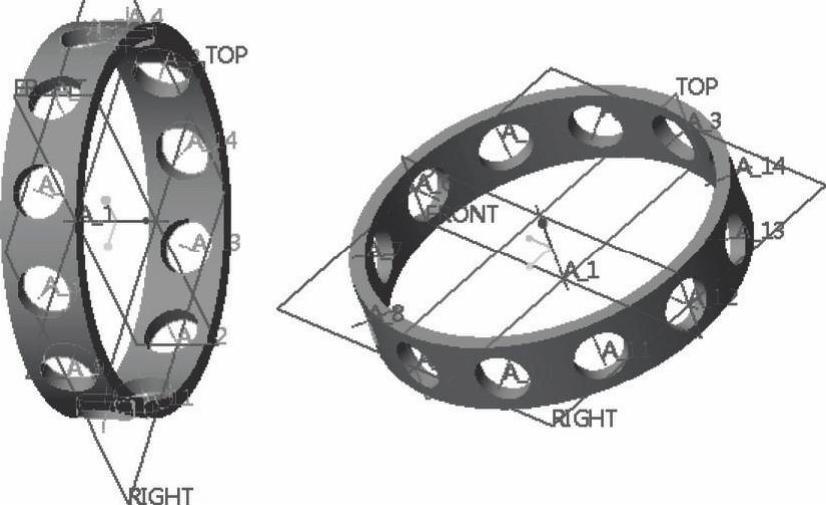

图9-16 阵列结果

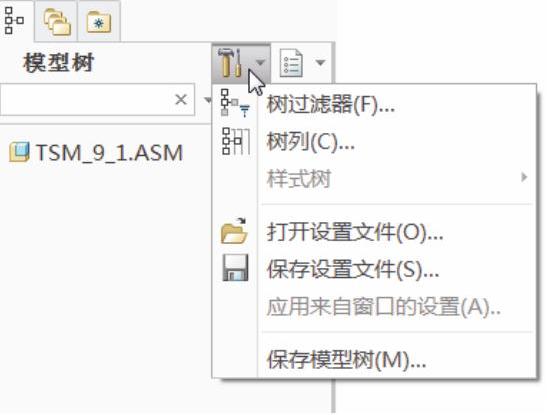

图9-17 选择“树过滤器”选项

(2)在“模型树项”对话框中,增加勾选“特征”复选框和“放置文件夹”复选框,如图9-18所示。

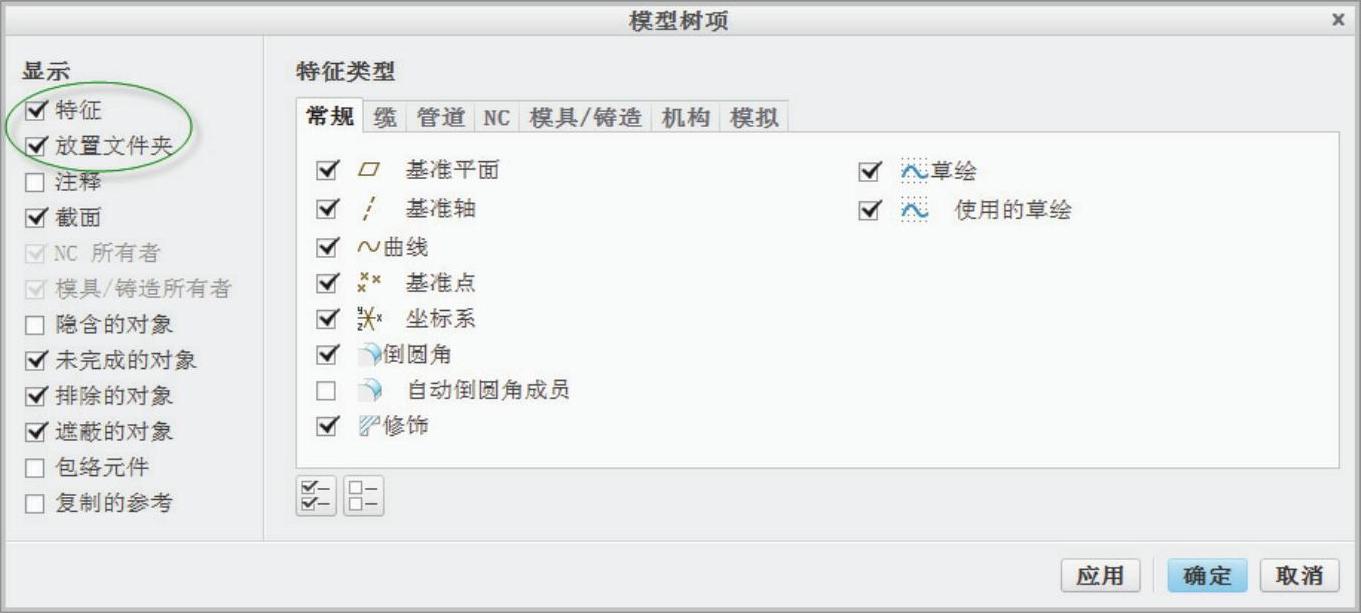

图9-18 “模型树项”对话框

(3)单击“模型树项目”对话框的“确定”按钮。

步骤3:装配轴承外圈。

(1)在功能区“模型”选项卡的“元件”组中单击“组装”按钮978-7-111-49966-4-Chapter09-62.jpg,接着利用弹出的“打开”对话框选择“TSM_9_1_1.PRT”文件,单击“打开”按钮。

(2)功能区出现“元件放置”选项卡,从图9-19所示的列表框中选择“默认”选项。

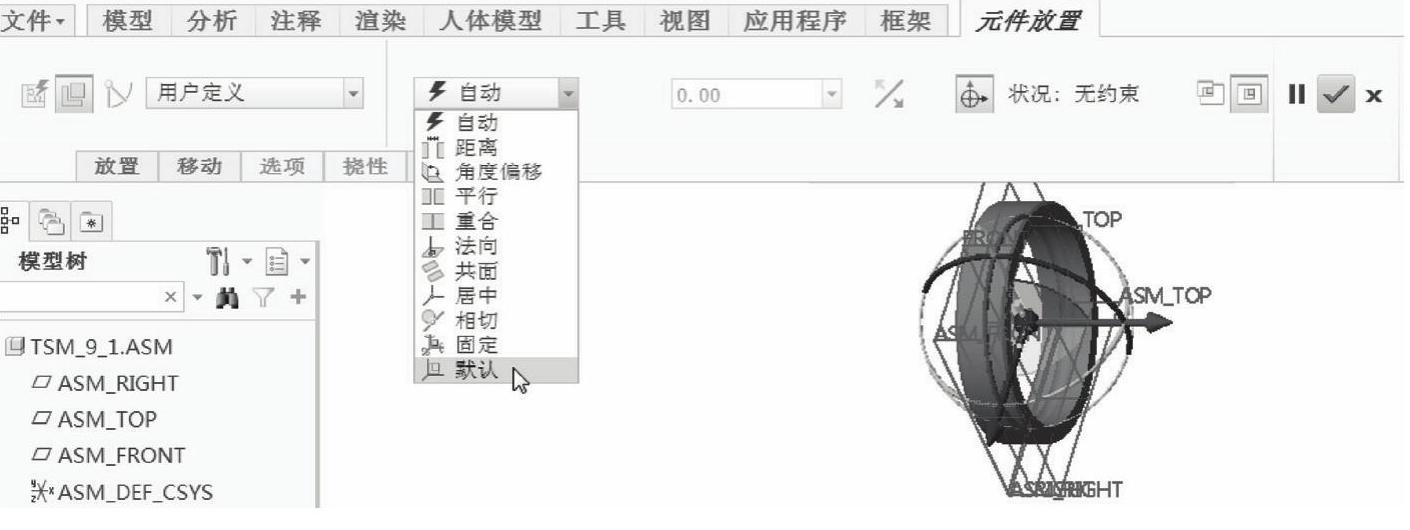

图9-19 选择“默认”选项

(3)单击“元件放置”选项卡中的“完成”按钮978-7-111-49966-4-Chapter09-64.jpg,在默认位置装配第一个零件——轴承外圈,此时可以通过模型树将轴承外圈零件的基准特征隐藏起来,效果如图9-20所示。

步骤4:装配保持架

(1)单击“组装”按钮978-7-111-49966-4-Chapter09-65.jpg,接着利用弹出的“打开”对话框选择“TSM_9_1_4.PRT”文件,单击“打开”按钮。

(2)在打开的“元件放置”选项卡中,从“约束”下拉列表框中选择“默认”选项。

(3)单击“元件放置”选项卡上的“完成”按钮978-7-111-49966-4-Chapter09-66.jpg,完成了保持架零件的装配,结果如图9-21所示,图中已经将保持架的内部基准特征隐藏了起来。

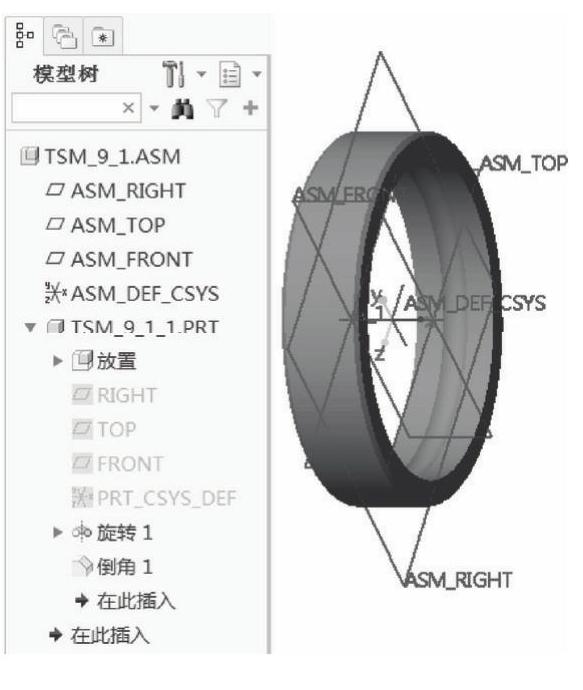

图9-20 装配轴承外圈

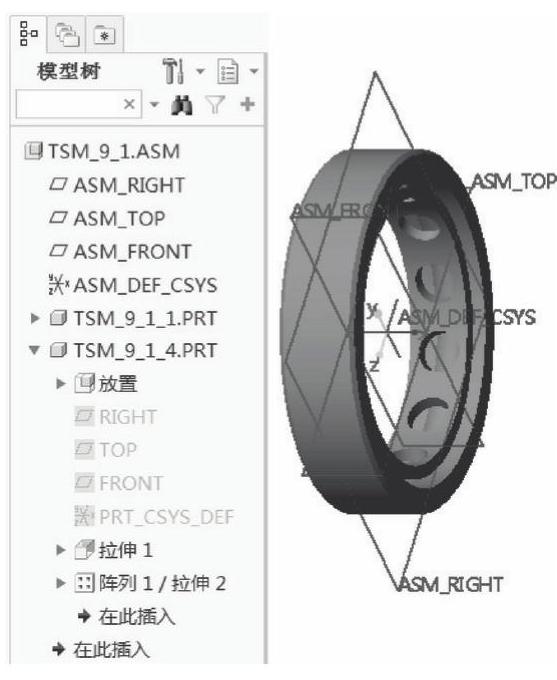

图9-21 装配保持架

步骤5:装配第一个滚珠(滚动体)。

(1)单击“组装”按钮978-7-111-49966-4-Chapter09-69.jpg,利用弹出的对话框选择“TSM_9_1_3.PRT”文件,单击“打开”按钮。(www.daowen.com)

(2)在“元件放置”选项卡的“约束”下拉列表框中选择“相切”选项,接着在滚珠球面上单击,再在轴承外圈的图9-22所示的曲面上单击。

(3)单击“元件放置”选项卡上的“放置”按钮,打开“放置”下滑面板,选择“新建约束”,接着设置约束类型为“重合”,分别选择滚珠的RIGHT基准平面和装配组件的ASM_RIGHT基准平面,此时“放置”下滑面板如图9-23所示。

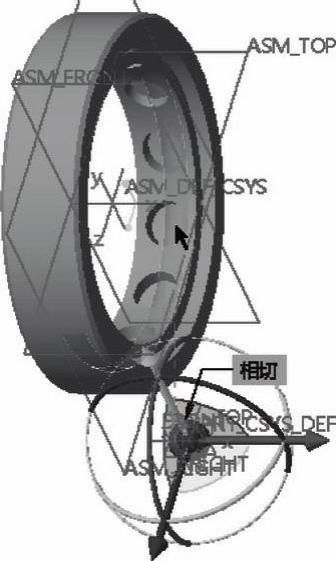

图9-22 选定要相切的曲面

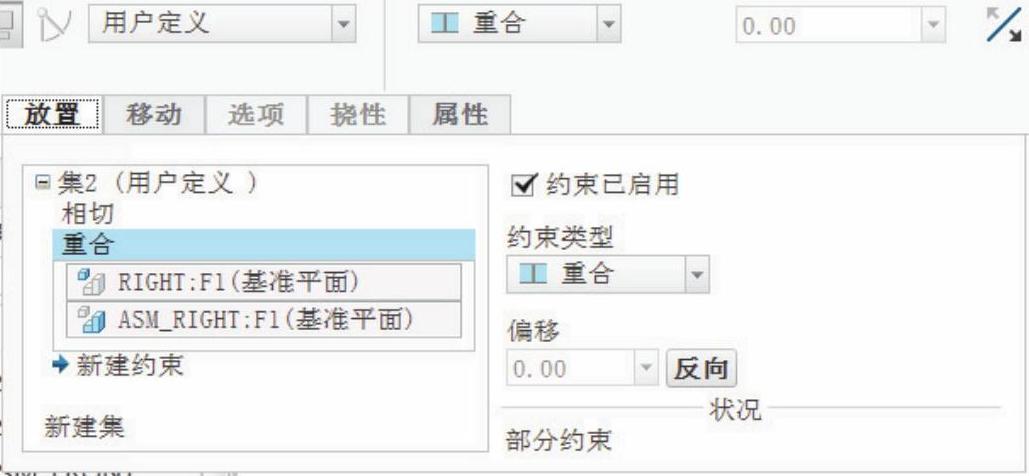

图9-23 “放置”下滑面板

(4)在“放置”下滑面板中选择“新建约束”,分别选择滚珠的TOP基准平面和组件的ASM_TOP基准平面,系统自动将约束类型设置为“重合”。

(5)单击“元件放置”选项卡上的“完成”按钮978-7-111-49966-4-Chapter09-72.jpg,完成了第一个滚珠的装配,结果如图9-24所示。

步骤6:阵列元件。

(1)选中装配进来的滚珠零件,单击“阵列”按钮978-7-111-49966-4-Chapter09-73.jpg,打开“阵列”选项卡。

(2)在“阵列”选项卡的阵列类型列表框中选择“轴”选项,在模型中选择外圈的中心轴线,然后在“阵列”选项卡中单击“设置阵列的角度范围”按钮978-7-111-49966-4-Chapter09-74.jpg来设置阵列的角度范围为“360°”,输入第一方向的阵列成员数为“12”。

(3)在“阵列”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter09-75.jpg,阵列结果如图9-25所示。


图9-24 装配第一个滚珠

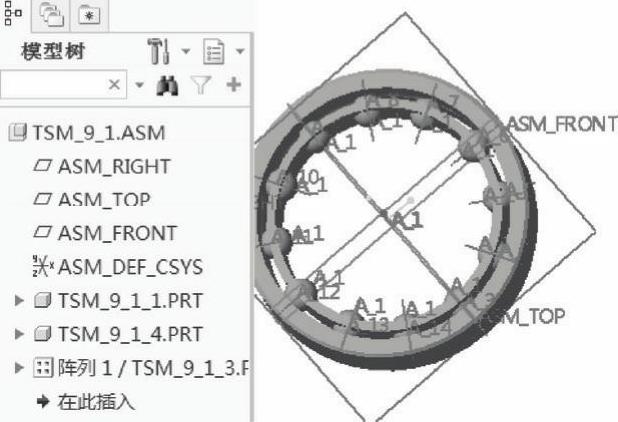

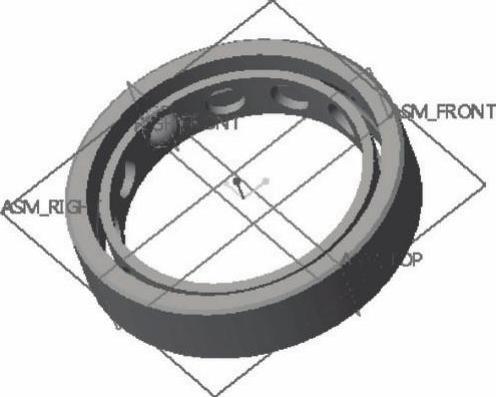

图9-25 完成在装配中组装所有滚珠

步骤7:装配轴承内圈

(1)单击“组装”按钮978-7-111-49966-4-Chapter09-78.jpg,利用弹出的“打开”对话框选择“TSM_9_1_2.PRT”文件,单击“打开”按钮,功能区出现“元件放置”选项卡。

(2)从“元件放置”选项卡的“预定义约束集”下拉列表框中选择“销”选项,如图9-26所示。

(3)分别选择轴承内圈的中心轴线和装配组件(装配体)中轴承外圈的中心轴线来定义轴对齐,接着分别选择轴承内圈的RIGHT基准平面和装配组件的ASM_RIGHT基准平面来定义轴对齐。

(4)单击“元件放置”选项卡上的“完成”按钮978-7-111-49966-4-Chapter09-79.jpg,完成了轴承内圈的装配。完成装配后的效果如图9-27所示。

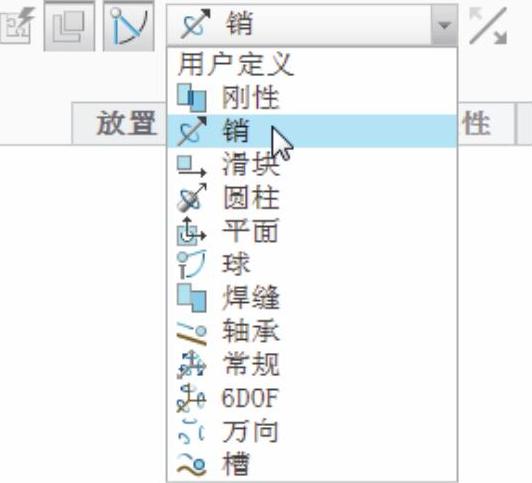

图9-26 选择“销”选项

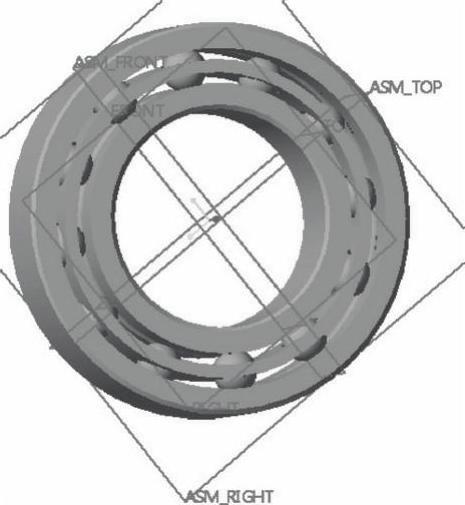

图9-27 完成装配轴承内圈

步骤8:保存装配文件。

在“快速访问”工具栏中单击“保存”按钮978-7-111-49966-4-Chapter09-82.jpg,打开“保存对象”对话框,保存路径指向当前的工作目录,单击“确定”按钮。

至此,完成了本深沟球轴承的设计。有兴趣的读者可以尝试设计其他形状的保持架来替换本例所创建的保持架。
