步骤1:新建零件文件。

(1)在“快速访问”工具栏上单击“新建”按钮978-7-111-49966-4-Chapter09-4.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_9_1_1”;并取消勾选“使用默认模板”复选框,不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:创建旋转特征。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter09-5.jpg,打开“旋转”选项卡


(3)选择TOP基准平面作为草绘平面,进入草绘模式。


(5)在“旋转”选项卡中,接受默认的旋转角度为“360°”,单击“完成”按钮978-7-111-49966-4-Chapter09-8.jpg,创建的旋转特征如图9-3所示。

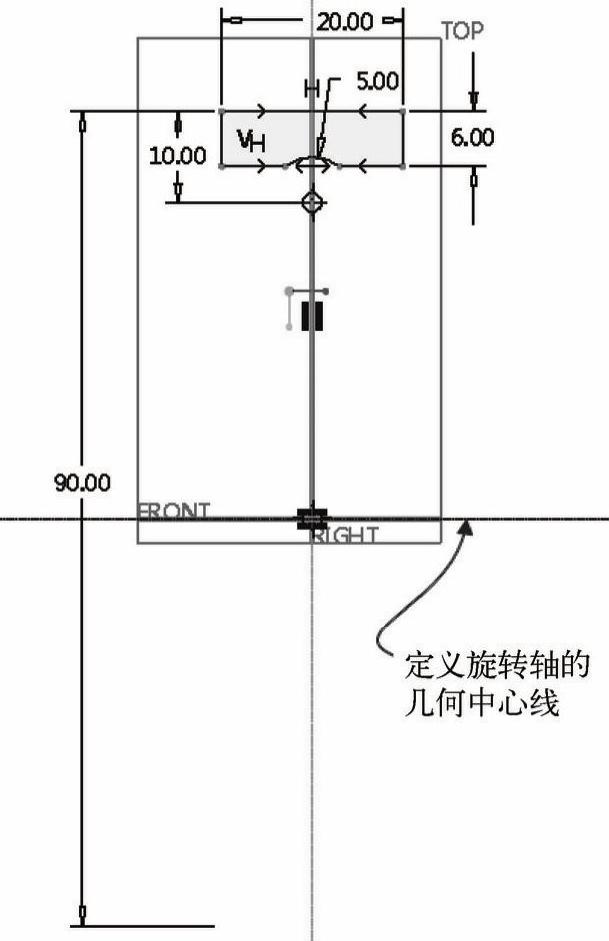

图9-2 绘制剖面

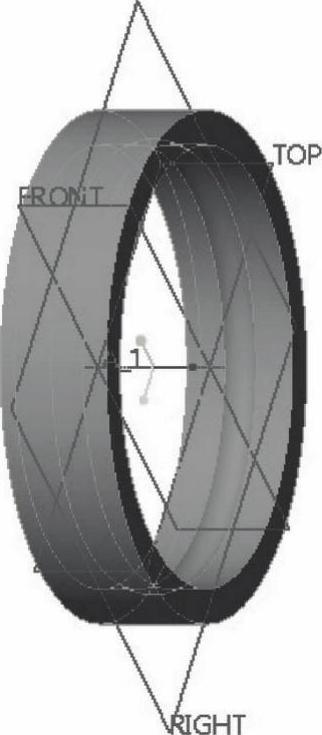

图9-3 创建的旋转特征

步骤3:倒角。

(1)单击“边倒角”按钮978-7-111-49966-4-Chapter09-11.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中,选择边倒角的标注形式为“D×D”,并输入“D”值为“1”。

(3)结合<Ctrl>键选择图9-4所示的边参考。

(4)单击“边倒角”选项卡中的“完成”按钮978-7-111-49966-4-Chapter09-12.jpg,完成的轴承外圈如图9-5所示。

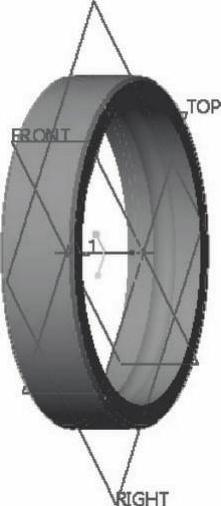

图9-4 选择要倒角的边参考

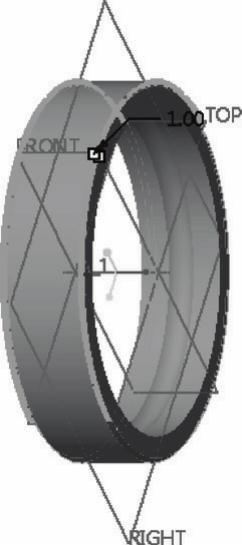

图9-5 轴承外圈

步骤4:保存文件。

在“快速访问”工具栏中单击“保存”按钮978-7-111-49966-4-Chapter09-15.jpg,打开“保存对象”对话框,保存路径指向当前的工作目录,单击“确定”按钮。
