本节介绍一个阿基米德蜗杆轴零件(模型效果如图8-18所示)的建模方法及过程。该阿基米德蜗杆轴零件的主要参数为:轴向模数为8,蜗杆头数为2,蜗杆直径系数为12.5,螺杆螺旋线方向为右旋,轴向剖面内齿形角为20°。


图8-18 阿基米德蜗杆轴

本实例的主要目的是掌握设计阿基米德蜗杆轴的方法及其步骤,熟悉蜗杆轴零件的结构特点等。

下面是具体的设计方法及步骤。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter08-44.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_8_2”;取消勾选“使用默认模板”复选框,不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:定义参数。

(1)在功能区的“工具”选项卡中单击“模型意图”组中的“参数”按钮978-7-111-49966-4-Chapter08-45.jpg,此时系统弹出“参数”对话框。

(2)单击4次“添加”按钮978-7-111-49966-4-Chapter08-46.jpg,从而增加4个参数。

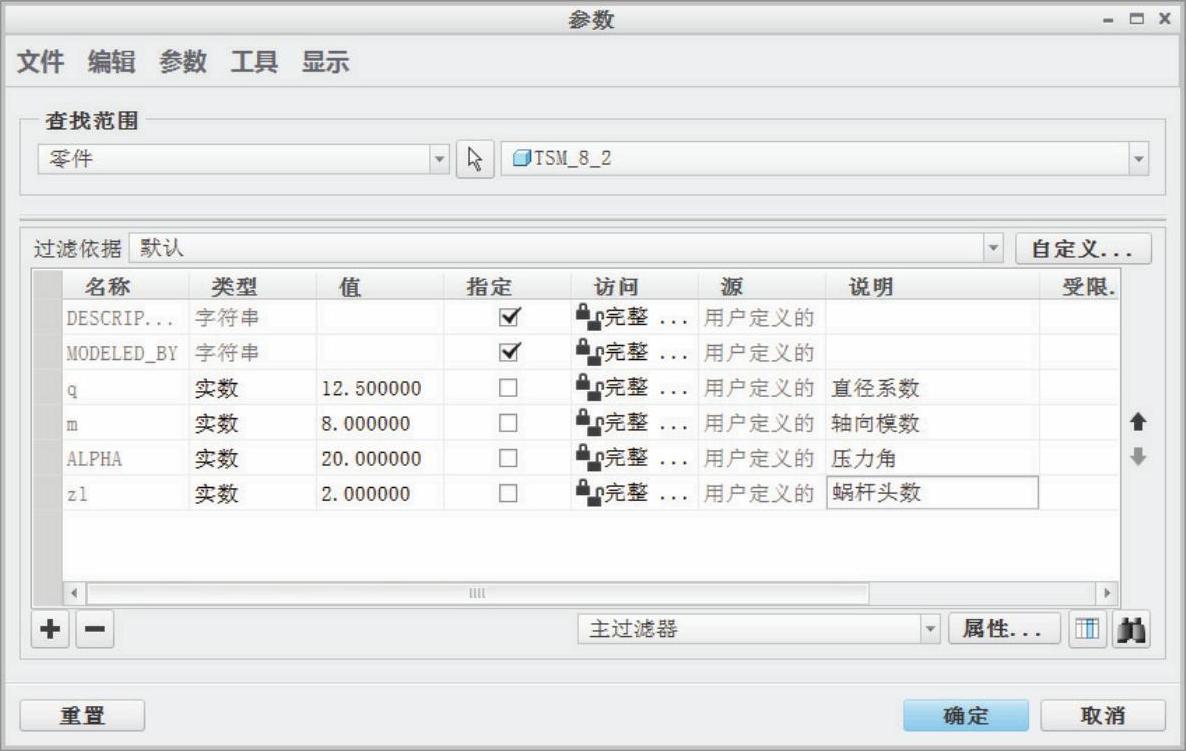

(3)将新参数名称分别设置为“q”“m”“ALPHA”和“z1”,并设置其对应的初始值和说明文字,如图8-19所示。


图8-19 定义新参数

(4)在“参数”对话框中单击“确定”按钮,完成用户自定义参数的建立。

步骤3:创建旋转特征。

(1)在功能区中切换至“模型”选项卡,从“形状”组中单击“旋转”按钮978-7-111-49966-4-Chapter08-48.jpg,打开“旋转”选项卡。


(3)选择FRONT基准平面作为草绘平面,进入草绘器中。

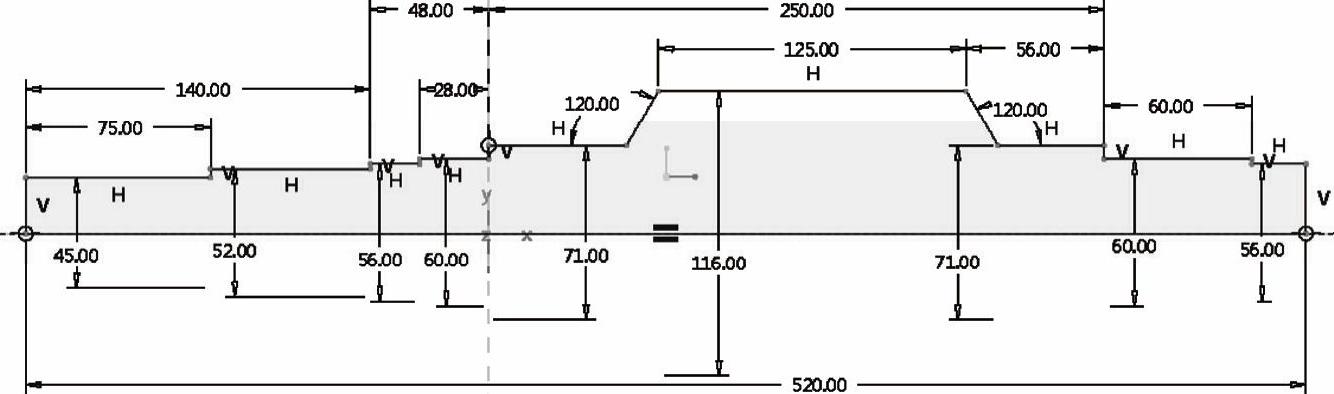

(4)绘制图8-20所示的旋转剖面和用作旋转轴的一条几何中心线。图中数值为116的尺寸是齿顶圆直径尺寸,由公式da1=m(q+2)计算而得。


图8-20 草绘

(5)单击“确定”按钮978-7-111-49966-4-Chapter08-51.jpg,完成草绘并退出草绘器。

(6)接受默认的旋转角度为“360°”,单击“完成”按钮978-7-111-49966-4-Chapter08-52.jpg,创建的旋转实体如图8-21所示。

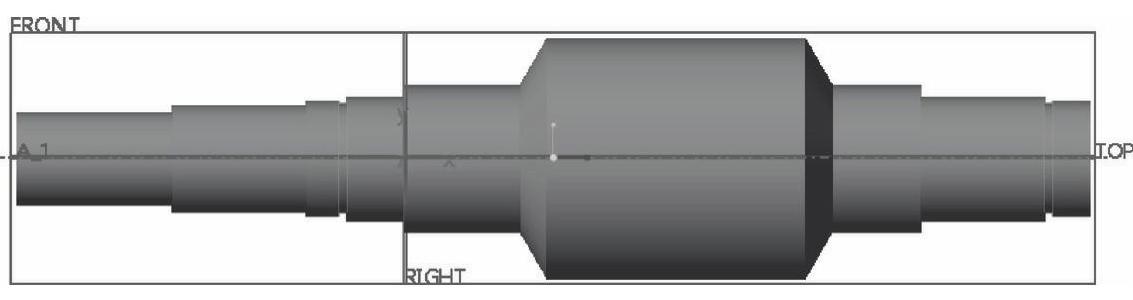

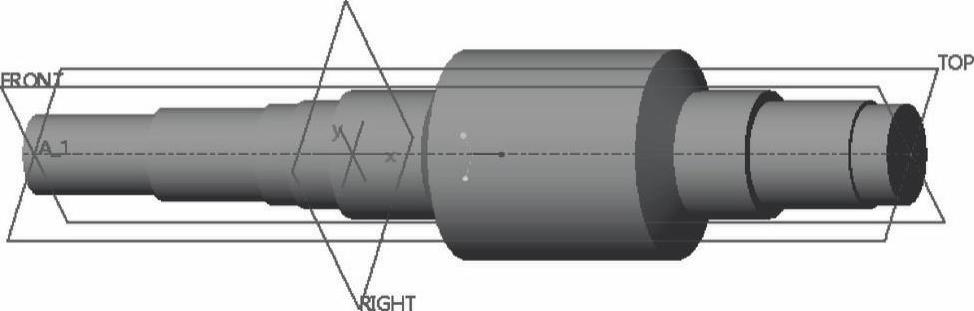

图8-21 创建的旋转实体

步骤4:以旋转的方式切除出退刀槽。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter08-54.jpg,打开“旋转”选项卡。

(2)指定要创建的模型特征为978-7-111-49966-4-Chapter08-55.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter08-56.jpg

(3)单击“旋转”选项卡中的“放置”按钮,打开“放置”下滑面板。单击该下滑面板上的“定义”按钮,弹出“草绘”对话框。

(4)在“草绘”对话框中单击“使用先前的”按钮,进入草绘模式中。

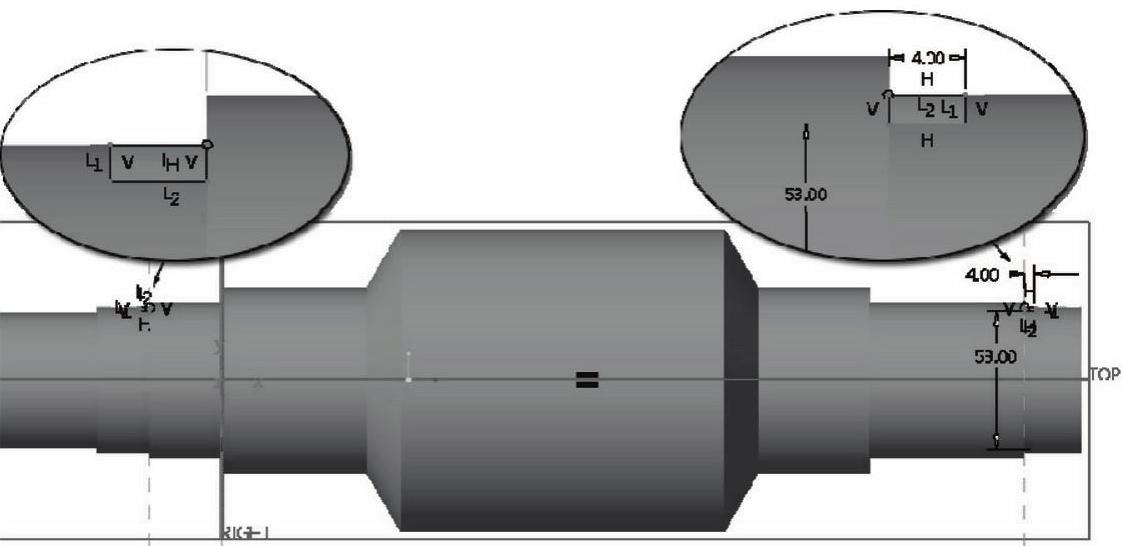

图8-22 草绘

(6)接受默认的旋转角度为“360°”。单击“完成”按钮978-7-111-49966-4-Chapter08-59.jpg,以旋转方式切除出两个退刀槽,其效果如图8-23所示。

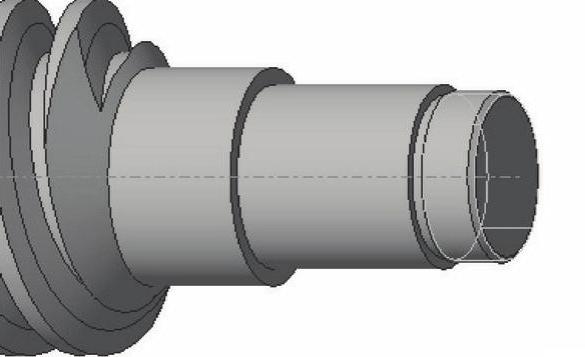

图8-23 切除出退刀槽的模型效果

步骤5:创建蜗杆齿槽。

(1)在功能区“模型”选项卡的“形状”组中找到并单击“螺旋扫描”按钮978-7-111-49966-4-Chapter08-61.jpg,打开“螺旋扫描”选项卡。

(2)在“螺旋扫描”选项卡中单击“实体”按钮978-7-111-49966-4-Chapter08-62.jpg、“去除材料”按钮978-7-111-49966-4-Chapter08-63.jpg和“使用右手定则”按钮978-7-111-49966-4-Chapter08-64.jpg

(3)在“螺旋扫描”选项卡中打开“参考”下滑面板,从“截面方向”选项组中选择“穿过旋转轴”单选按钮,接着单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮,如图8-24所示,系统弹出“草绘”对话框。

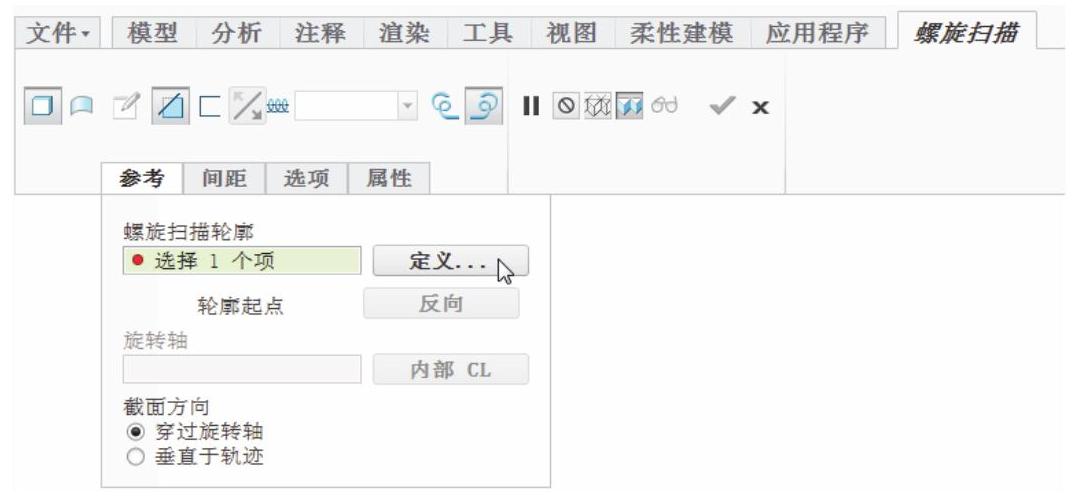

图8-24 “螺旋扫描”选项卡及其“参考”下滑面板

(4)选择FRONT基准平面作为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘模式。

(5)绘制图8-25所示的图形。


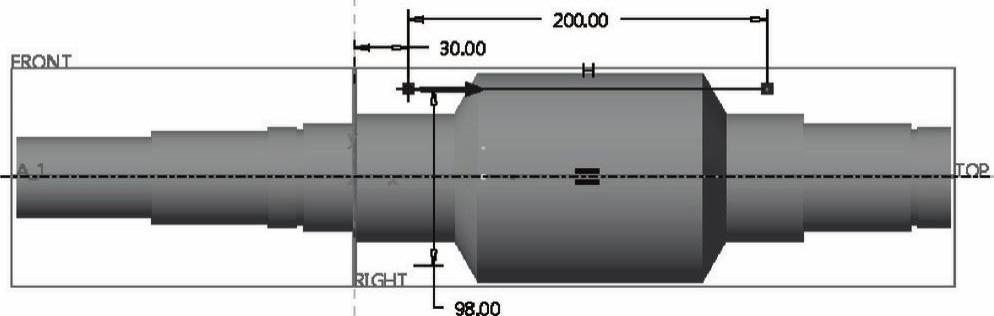

图8-25 绘制图形

(6)在功能区中切换至“工具”选项卡,接着从“模型意图”组中单击“关系”按钮978-7-111-49966-4-Chapter08-67.jpg,弹出“关系”对话框。输入的关系式如图8-26所示,注意模型中显示的尺寸符号。完成剖面关系式的设置后,单击“关系”对话框中的“确定”按钮。


图8-26 输入关系式

(7)此时系统自动更新剖面尺寸,切换回“草绘”选项卡,单击“确定”按钮978-7-111-49966-4-Chapter08-69.jpg,完成螺旋扫描轨迹的绘制。

(8)输入的节距值(螺距)为蜗杆头数乘以蜗杆轴向齿距,即输入“z1*pi*m”,如图8-27所示,按<Enter>键确认。此时系统提示是否要添加z1*pi*m作为特征关系,单击“是”按钮。

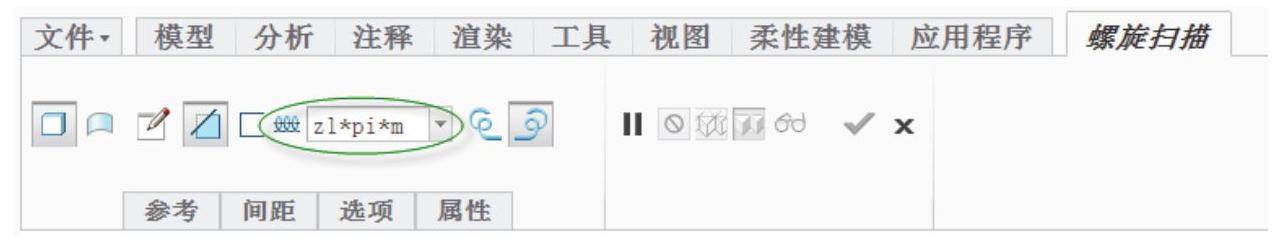

图8-27 输入螺距

(9)在“螺旋扫描”选项卡中单击“创建或编辑扫描剖面”按钮978-7-111-49966-4-Chapter08-71.jpg,进入草绘器中绘制图8-28所示的螺旋扫描剖面,其中的尺寸可以不必直接修改为图中所示的精确数值,只需保持相同形状的图形和标注所需的尺寸即可,而尺寸的最终值将通过设置蜗杆关系式来计算驱动。

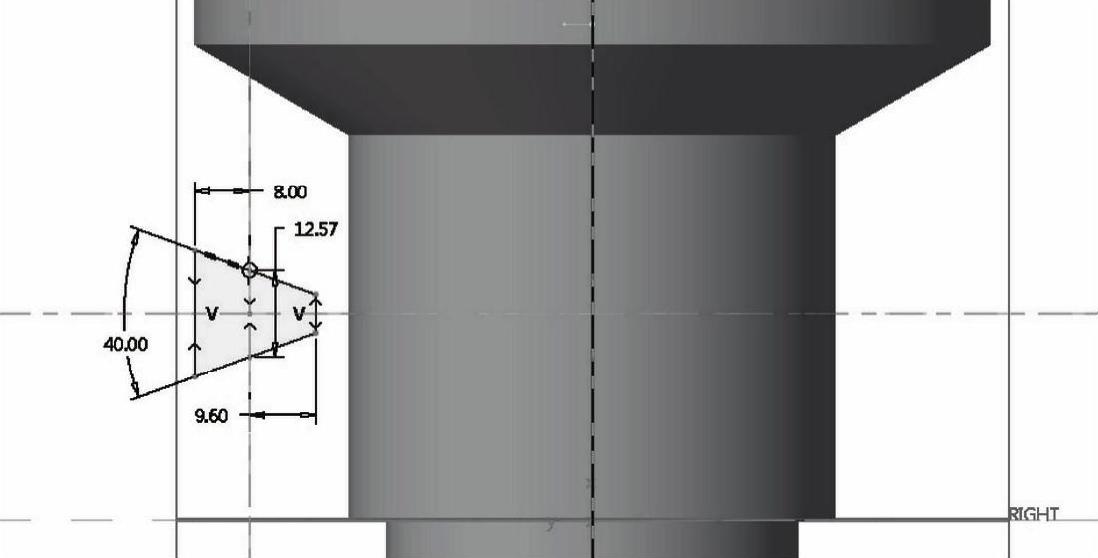

图8-28 绘制齿形剖面

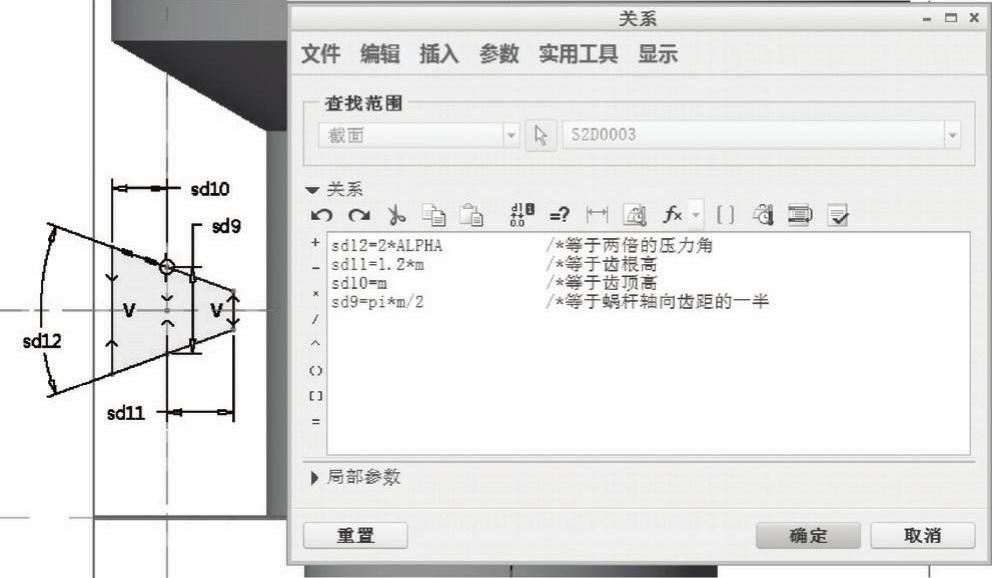

(10)在功能区中切换至“工具”选项卡,从“模型意图”组中单击“关系”按钮978-7-111-49966-4-Chapter08-73.jpg,系统弹出“关系”对话框。输入的关系式如图8-29所示,注意与模型中显示的尺寸符号相对应。完成剖面关系式的设置后,单击“关系”对话框中的“确定”按钮。


图8-29 输入关系式

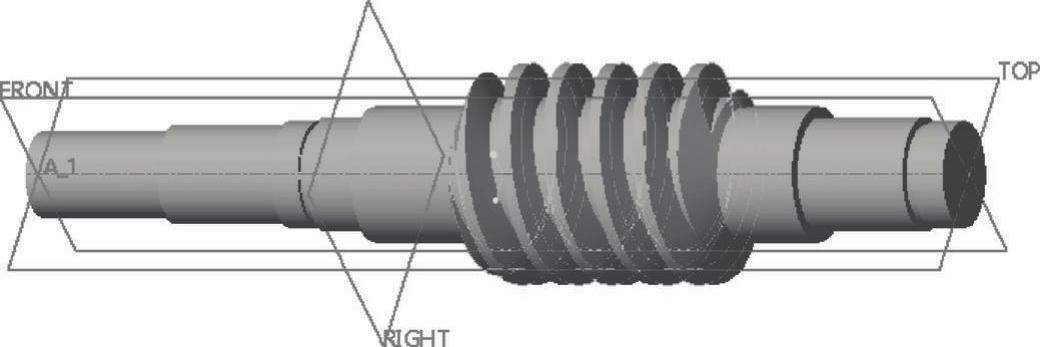

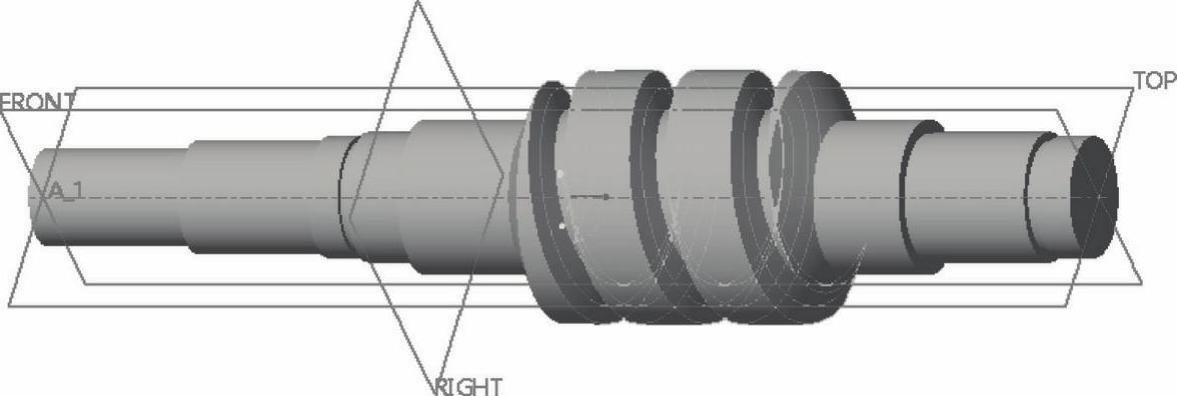

(12)单击“螺旋扫描”选项卡中的“完成”按钮978-7-111-49966-4-Chapter08-76.jpg,按<Ctrl+D>组合键以默认的标准方向视角显示模型,此时模型效果如图8-30所示。


图8-30 模型效果

步骤6:移动复制。

(1)选择刚创建好的“螺旋扫描1”特征作为要复制的特征,按<Ctrl+C>组合键。

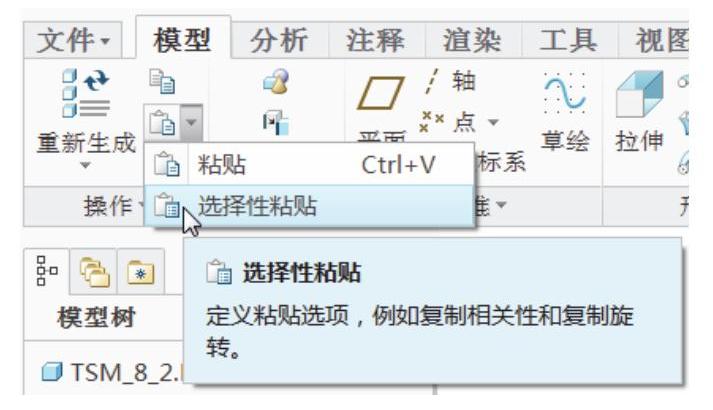

图8-31 找到“选择性粘贴”按钮并单击它

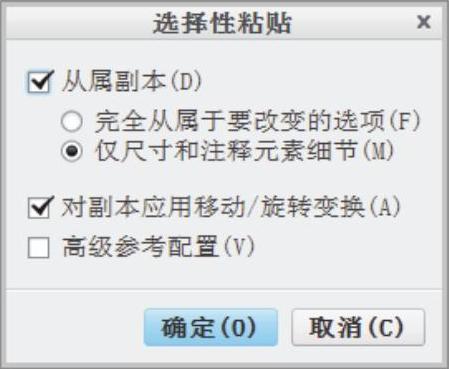

图8-32 “选择性粘贴”对话框

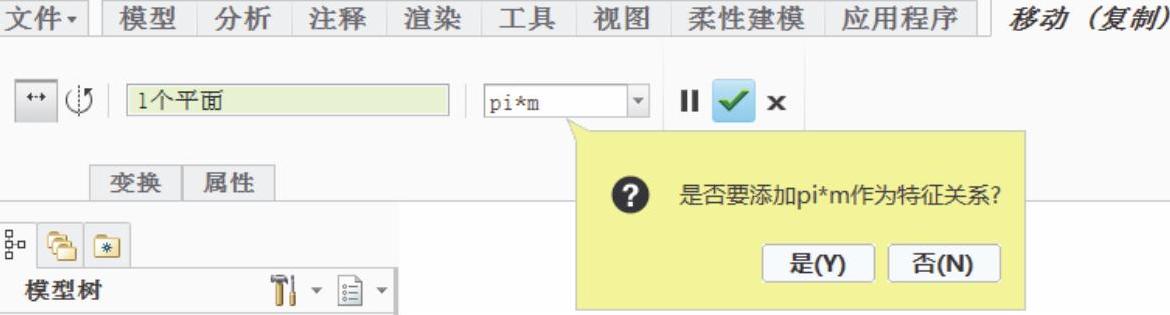

(3)功能区出现“移动(复制)”选项卡,单击“沿选定参考平移特征”按钮978-7-111-49966-4-Chapter08-81.jpg,在图形窗口中选择RIGHT基准平面,输入平移距离为“pi*m”,按<Enter>键,此时系统弹出一个对话栏询问是否添加pi*m作为特征关系,如图8-33所示。从中单击“是”按钮,接受添加pi*m作为特征关系。


图8-33 指定平移参数

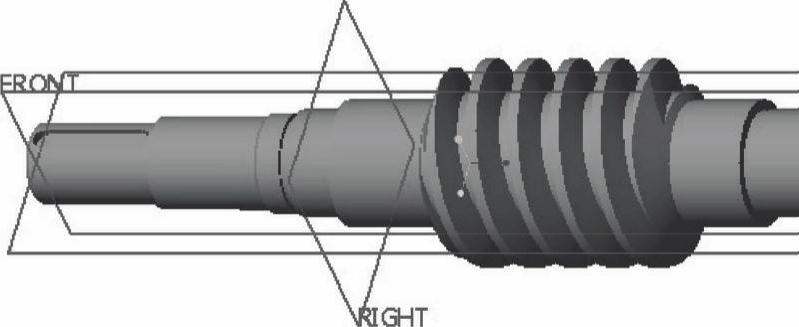

(4)在“移动(复制)”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter08-83.jpg,此时模型效果如图8-34所示。

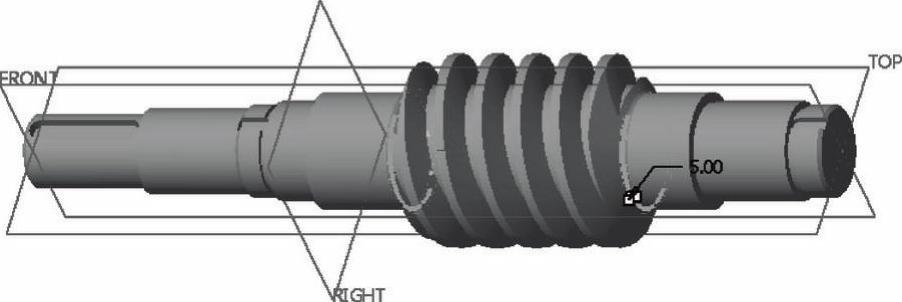

图8-34 移动复制的效果

步骤7:创建倒角特征。

(1)单击“边倒角”按钮978-7-111-49966-4-Chapter08-85.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中,选择倒角的标注形式为“45×D”,并输入“D”值为“2”。

(3)选择图8-35所示的边参考。

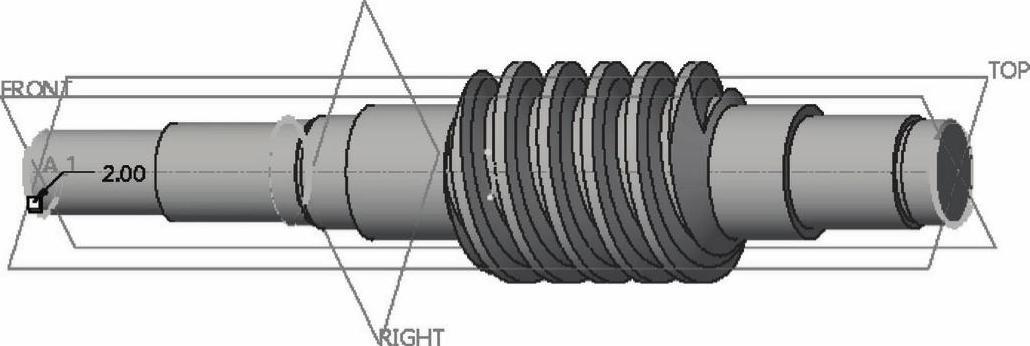

图8-35 倒角操作


步骤8:创建一处“修饰螺纹”特征。

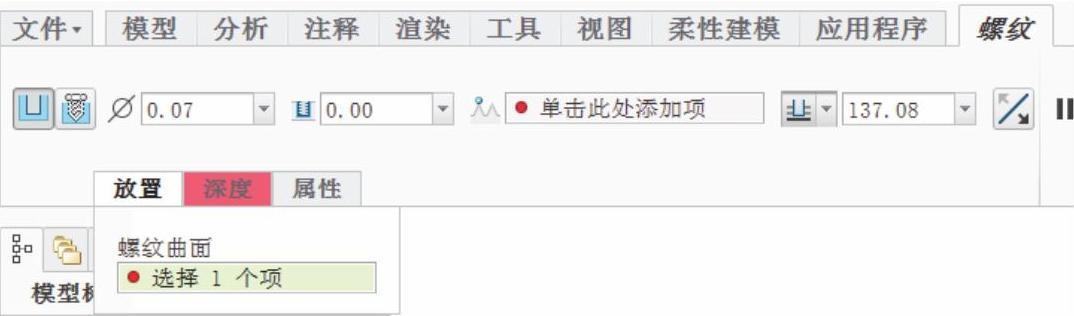

(1)在功能区的“模型”选项卡中单击“工程”组溢出按钮978-7-111-49966-4-Chapter08-88.jpg,如图8-36所示,从而打开“工程”组溢出列表,接着选择“修饰螺纹”命令,则功能区出现图8-37所示的“螺纹”选项卡。(www.daowen.com)

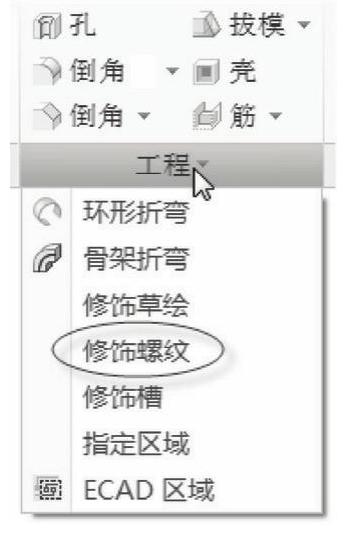

图8-36 打开“工程”组溢出列表


图8-37 “螺纹”选项卡

(2)选择图8-38所示的零件面作为螺纹曲面。

(3)在“螺纹”选项卡中打开“深度”下滑面板,在“螺纹起始自”收集器的框内单击以激活该收集器。用户也可以在978-7-111-49966-4-Chapter08-91.jpg收集器的框内单击以激活“螺纹起始自”收集器。


图8-38 选择螺纹曲面

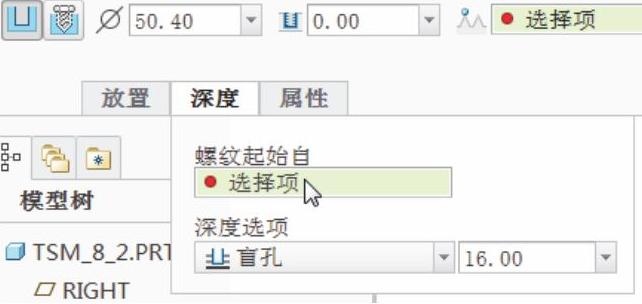

图8-39 激活“螺纹起始自”收集器

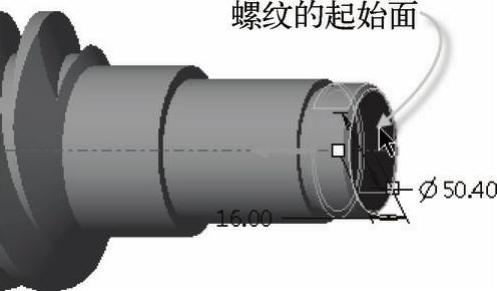

(4)选择图8-40所示的零件端面作为螺纹的起始面。

(5)从“深度选项”下拉列表框中选择“到选定项”选项978-7-111-49966-4-Chapter08-94.jpg,如图8-41所示。


图8-40 指定螺纹的起始面

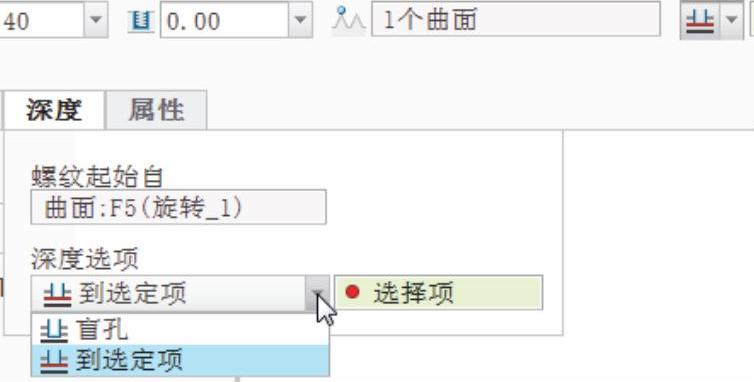

图8-41 指定深度选项

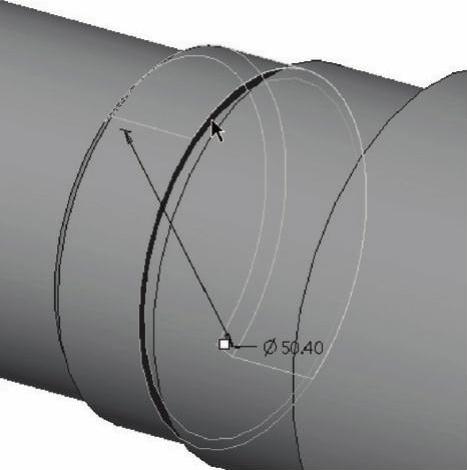

(6)选择图8-42所示的退刀槽上的一个环形面作为螺纹的终止面。

(7)在978-7-111-49966-4-Chapter08-97.jpg框中输入螺纹直径(这里指小径)为“53.835”,如图8-43所示。


图8-42 指定终止面


图8-43 输入螺纹直径(小径)

(8)在“螺纹”选项卡中如果单击“属性”标签以打开“属性”下滑面板,则可以对特征名称进行重命名,以及查看相关参数,如图8-44所示。

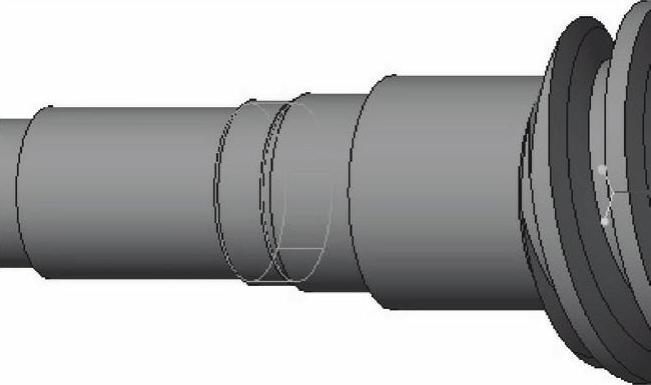

(9)在“螺纹”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter08-100.jpg,创建的“修饰螺纹1”特征在模型中的显示如图8-45所示。

步骤9:创建另一处的“修饰螺纹”特征。

(1)在功能区的“模型”选项卡中单击“工程”组溢出按钮978-7-111-49966-4-Chapter08-101.jpg,从而打开“工程”组溢出列表,接着选择“修饰螺纹”命令,则功能区出现“螺纹”选项卡,默认选中“定义简单螺纹”按钮978-7-111-49966-4-Chapter08-102.jpg

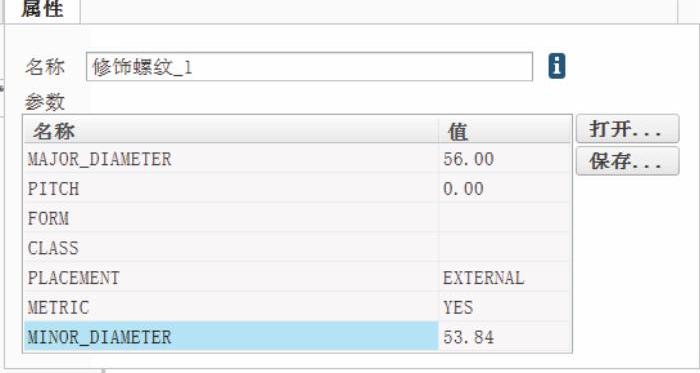

图8-44 “属性”下滑面板


图8-45 完成一处“修饰螺纹”特征

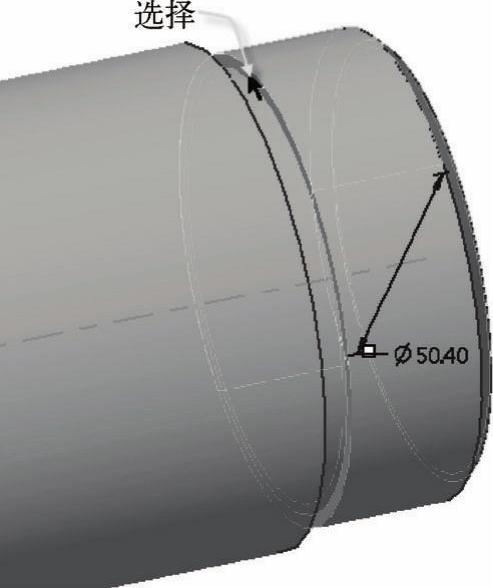

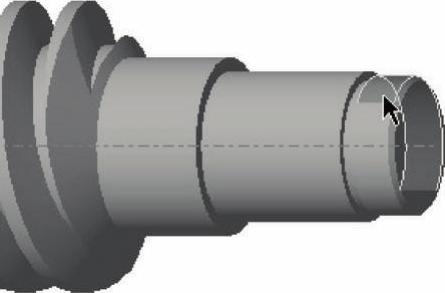

(2)选择图8-46所示的零件圆柱曲面作为螺纹曲面。

(3)选择图8-47所示的零件面作为螺纹的起始曲面。


图8-46 指定螺纹曲面


图8-47 指定螺纹的起始曲面

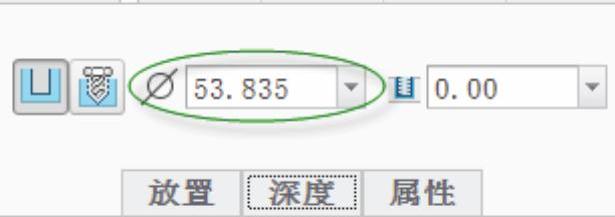

(5)在“螺纹”选项卡的978-7-111-49966-4-Chapter08-108.jpg框中输入螺纹直径(这里指小径)为“53.835”。

(6)在“螺纹”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter08-109.jpg,创建的“修饰螺纹2”特征在模型中的显示如图8-49所示。


图8-48 选择螺纹的终止面


图8-49 完成“修饰螺纹2”特征

步骤10:创建一处键槽结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter08-112.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中指定要创建的模型特征为978-7-111-49966-4-Chapter08-113.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter08-114.jpg

(3)打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)此时,需要创建一个基准平面作为其内部基准平面,用来辅助建立键槽结构。单击“基准”→“平面”按钮978-7-111-49966-4-Chapter08-115.jpg,打开“基准平面”对话框,选择TOP基准平面作为偏移参考,设置偏移距离为“17”,如图8-50所示,单击“确定”按钮,创建基准平面DTM1。


图8-50 创建基准平面DTM1

(5)系统自动以DTM1基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”对话框上的“草绘”按钮,进入草绘模式。


(7)在键盘上按<Ctrl+D>组合键,接着在“拉伸”选项卡中单击“深度方向”按钮978-7-111-49966-4-Chapter08-118.jpg,并从“深度选项”下拉列表框中选择“978-7-111-49966-4-Chapter08-119.jpg(穿透)”选项,此时模型显示如图8-52所示。


图8-51 绘制剖面


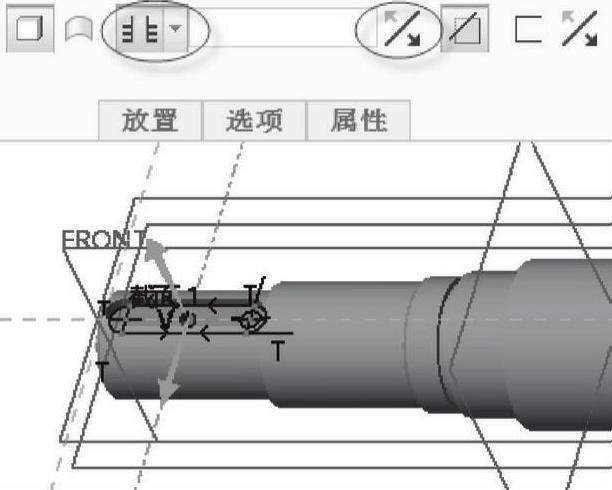

图8-52 模型显示

(8)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter08-122.jpg,完成第一个键槽结构的创建,效果如图8-53所示。


图8-53 完成第一个键槽

步骤11:创建另两处键槽结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter08-124.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中指定要创建的模型特征为978-7-111-49966-4-Chapter08-125.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter08-126.jpg

(3)打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

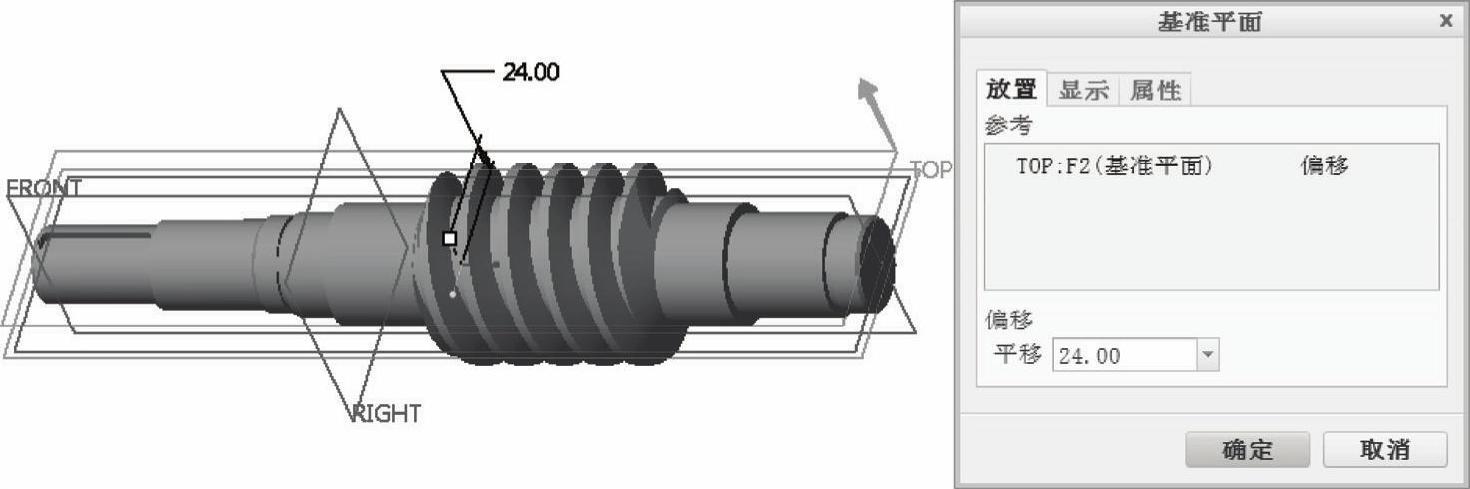

(4)此时,同样需要创建一个基准平面作为其内部基准平面,用来辅助建立键槽结构。单击“基准”→“平面”按钮978-7-111-49966-4-Chapter08-127.jpg,打开“基准平面”对话框,选择TOP基准平面作为偏移参考,设置偏移距离为“24”,如图8-54所示,单击“确定”按钮,创建基准平面DTM2。


图8-54 创建基准平面DTM2

(5)系统自动以DTM2基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”对话框上的“草绘”按钮,进入草绘模式。



图8-55 绘制剖面

(7)在键盘上按<Ctrl+D>组合键,接着在“拉伸”选项卡中单击“深度方向”按钮978-7-111-49966-4-Chapter08-131.jpg,并从“深度选项”下拉列表框中选择“978-7-111-49966-4-Chapter08-132.jpg(穿透)”选项。

(8)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter08-133.jpg,完成两个键槽结构的创建,如图8-56所示。


图8-56 完成两个键槽的模型效果

步骤12:创建倒角特征。

(1)单击“倒角”按钮978-7-111-49966-4-Chapter08-135.jpg,打开“倒角”选项卡。

(2)设置当前倒角集的半径为“5”。

(3)按<Ctrl>键的同时依次选择图8-57所示的两处边线。


图8-57 选择要倒角的边参考

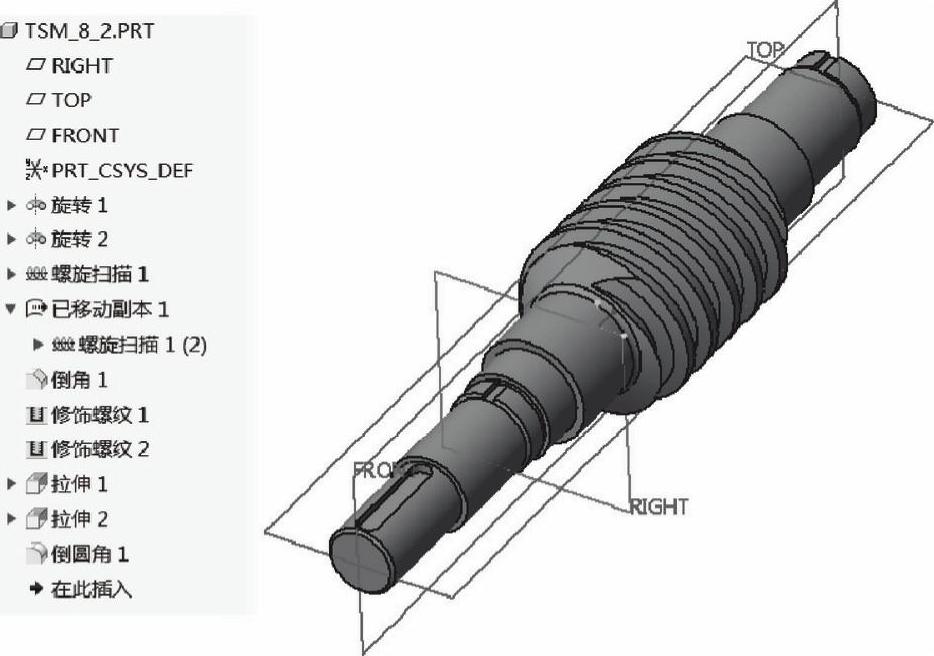

至此,完成了本阿基米德蜗杆轴的创建,设计结果如图8-58所示。

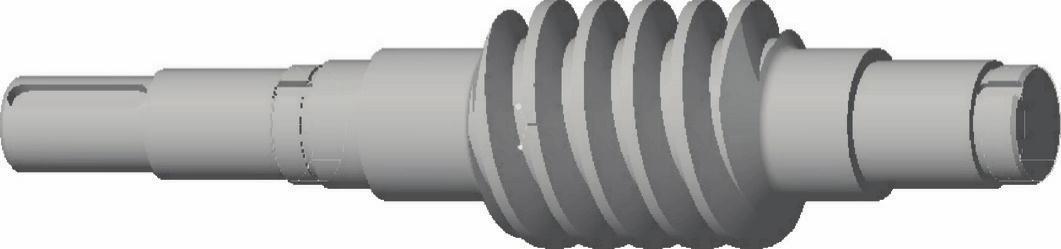

图8-58 完成的阿基米德蜗杆轴模型

步骤13:保存文件。
