渐开线斜齿圆柱齿轮实例探析

时间:2023-06-18 理论教育 版权反馈
【摘要】:在渐开线斜齿圆柱齿轮中,垂直于齿轮轴线的平面与齿廓曲面的交线为渐开线;基圆柱面以及和它同轴线的圆柱面,与齿廓曲面的交线都是螺旋线。图7-35 渐开线斜齿圆柱齿轮在该实例中,其设计思路和渐开线直齿圆柱齿轮的设计思路相似,例如,都要设置齿轮参数、添加关系式、创建渐开线、建造齿槽或轮齿等,不同之处在于渐开线斜齿圆柱齿轮需要由螺旋线创建出齿槽或轮齿。下面介绍该渐开线斜齿圆柱齿轮的建模方法及步骤。

渐开线斜齿圆柱齿轮实例探析

渐开线斜齿圆柱齿轮中,垂直于齿轮轴线的平面与齿廓曲面的交线为渐开线;基圆柱面以及和它同轴线的圆柱面,与齿廓曲面的交线都是螺旋线。分度圆柱面上螺旋线的切线与轴线的夹角即为螺旋角。

本实例介绍一个渐开线斜齿圆柱齿轮的设计方法及设计步骤。该齿轮的法向模数mn为2.5,齿数z为80,齿轮宽度为58,齿形角(法向压力角)α=20°,螺旋角β=13.5°,齿顶高系数为1,顶隙系数为0.25。该齿轮齿顶圆大于160小于500,拟选用腹板式结构。完成的该渐开线斜齿圆柱齿轮如图7-35所示。


图7-35 渐开线斜齿圆柱齿轮

在该实例中,其设计思路和渐开线直齿圆柱齿轮的设计思路相似,例如,都要设置齿轮参数、添加关系式、创建渐开线、建造齿槽或轮齿等,不同之处在于渐开线斜齿圆柱齿轮需要由螺旋线创建出齿槽或轮齿。

下面介绍该渐开线斜齿圆柱齿轮的建模方法及步骤。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter07-99.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_7_2”;取消勾选“使用默认模板”复选框,不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:定义参数。

(1)在功能区的“模型”选项卡中单击“模型意图”→“参数”按钮978-7-111-49966-4-Chapter07-100.jpg,此时系统弹出“参数”对话框。

(2)单击7次“添加”按钮978-7-111-49966-4-Chapter07-101.jpg,从而增加7个参数。

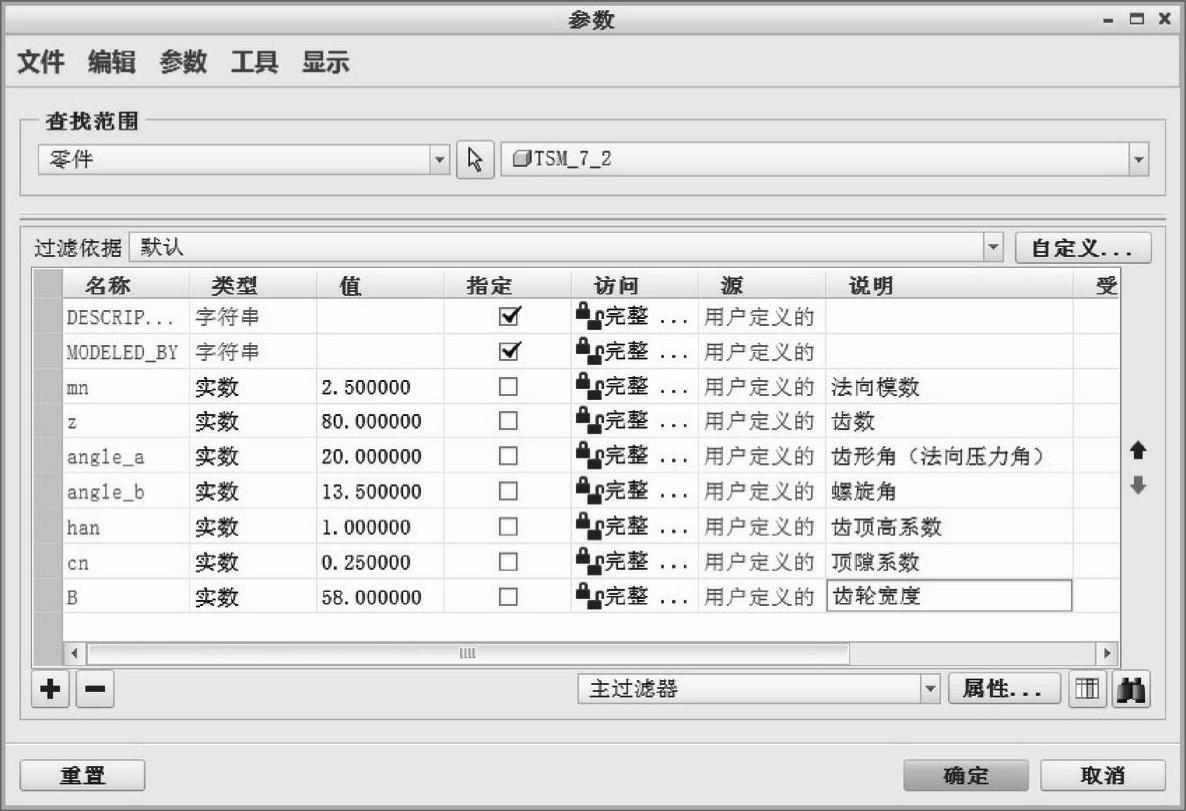

(3)分别修改新参数名称和相应的数值,并注写“说明”信息,如图7-36所示。新参数名分别为mn、z、angle_a、angle_b、han、cn和B,其中mn为法向模数、z为齿数、angle_a为齿形角(法向压力角)、angle_b为螺旋角、han为齿顶高系数、cn为顶隙系数、B为齿轮宽度。


图7-36 定义新参数

(4)在“参数”对话框中单击“确定”按钮,完成用户自定义参数的建立。

步骤3:草绘曲线。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter07-103.jpg,弹出“草绘”对话框。

(2)选择TOP基准平面作为草绘平面,默认以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮。

(3)分别绘制4个圆,如图7-37所示,这时可不必修改其尺寸。

(4)在功能区中切换至“工具”选项卡,从“模型意图”组中单击“关系”按钮978-7-111-49966-4-Chapter07-104.jpg,打开“关系”对话框。此时草绘截面的各尺寸以变量符号显示,在对话框中输入如下关系式:

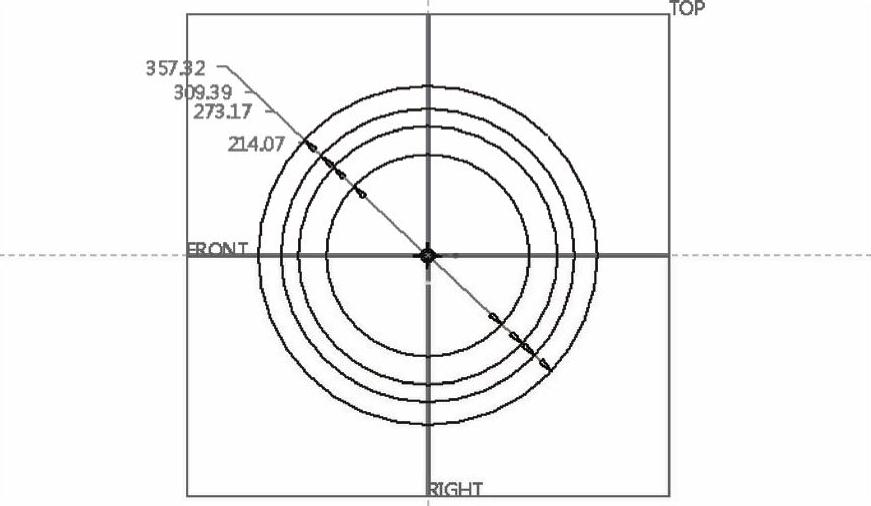

图7-37 绘制圆

sd0=mn*z/cos(angle_b)+2*(han*mn) /*齿顶圆直径

sd1=mn*z/cos(angle_b) /*分度圆直径

sd2=mn*z/cos(angle_b)-2*(han+cn)*mn /*齿根圆直径

angle_at=atan(tan(angle_a)/cos(angle_b)) /*端面压力角

sd3=cos(angle_at)*mn*z/cos(angle_b) /*基圆直径

DB=sd3

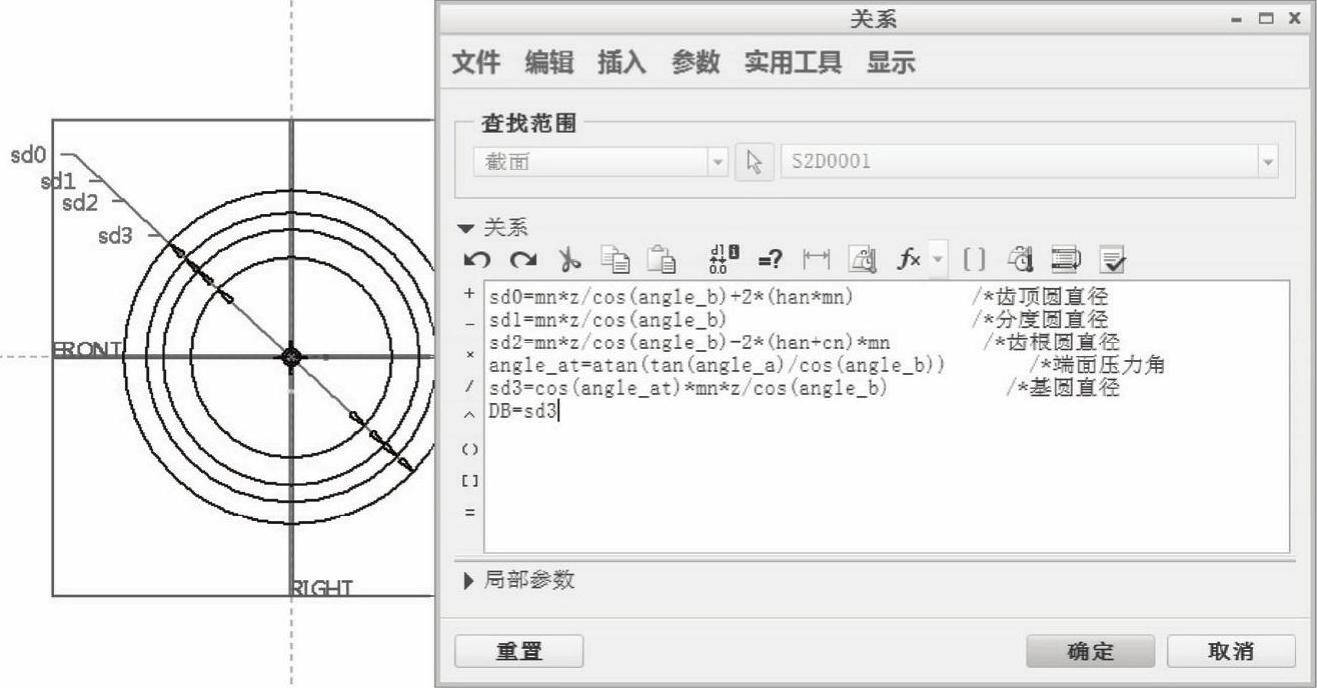

此时的“关系”对话框如图7-38所示。在“关系”对话框中单击“确定”按钮。系统自动计算齿顶圆、分度圆、齿根圆、基圆这4个圆的直径尺寸。


图7-38 定义关系式


步骤4:创建渐开线。

(1)在功能区中切换回“模型”选项卡,打开“基准”组溢出列表,接着单击“曲线”旁的小三角按钮978-7-111-49966-4-Chapter07-108.jpg,再选择“来自方程的曲线”命令,如图7-39所示。此时,功能区出现“曲线:从方程”选项卡,如图7-40所示。

(2)在图形窗口或模型树中选择PRT_CSYS_DEF坐标系,接着从图7-41所示的下拉列表框中选择“笛卡儿”坐标系类型选项。

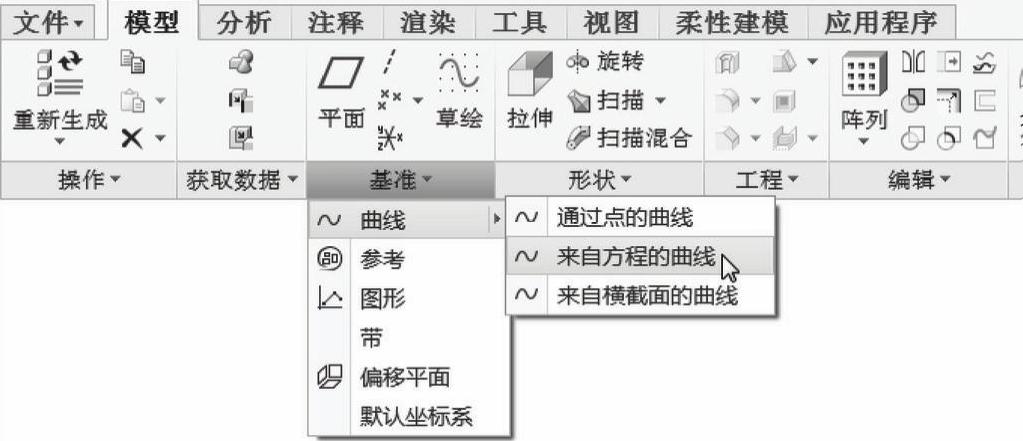

图7-39 选择“来自方程的曲线”命令

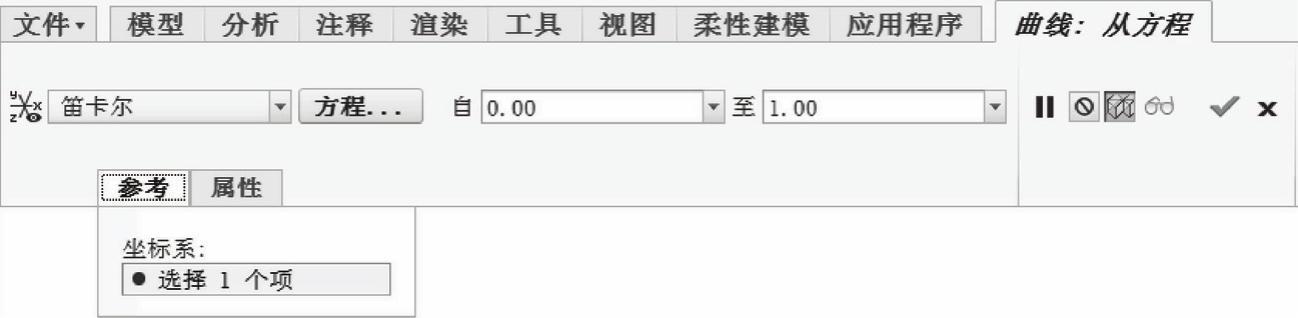

图7-40 “曲线:从方程”选项卡

(3)在“曲线:从方程”选项卡中单击“方程”按钮,弹出“方程”编辑窗口。

(4)在“方程”编辑窗口的文本框中输入下列函数方程:

r=DB/2 /*r为基圆半径

theta=t*45 /*设置渐开线展角为从0到45度

z=r*sin(theta)-r*(theta*pi/180)*cos(theta)

x=r*cos(theta)+r*(theta*pi/180)*sin(theta)

y=0

输入完成后的“方程”编辑窗口如图7-42所示。


图7-41 设置坐标系类型选项

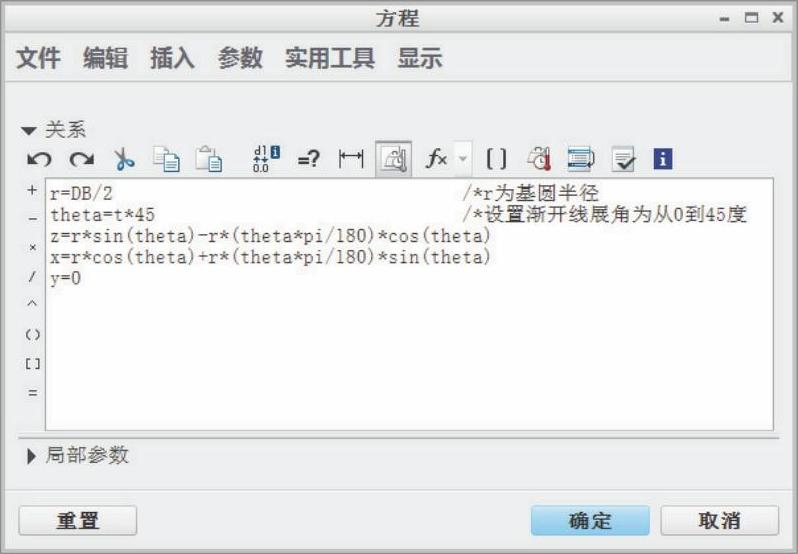

图7-42 “方程”编辑窗口

(5)在“方程”编辑窗口中单击“确定”按钮。

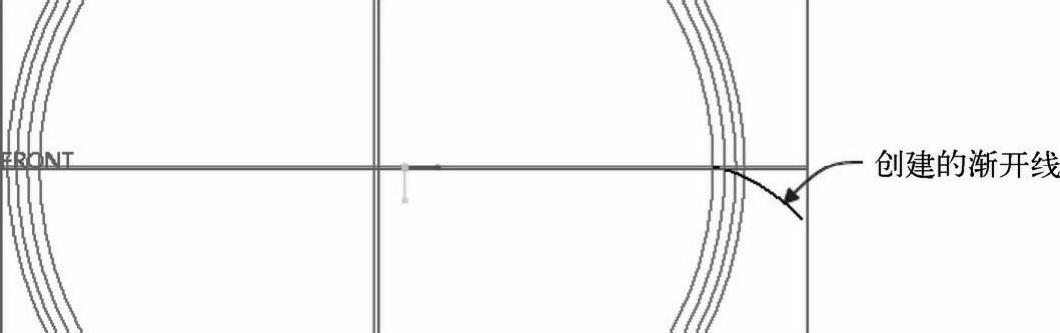

(6)在“曲线:从方程”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter07-113.jpg,创建图7-43所示的渐开线。


图7-43 完成一条渐开线

步骤5:在渐开线与分度圆的交点处创建一个基准点。

(1)单击“基准点”按钮978-7-111-49966-4-Chapter07-115.jpg,打开“基准点”对话框。

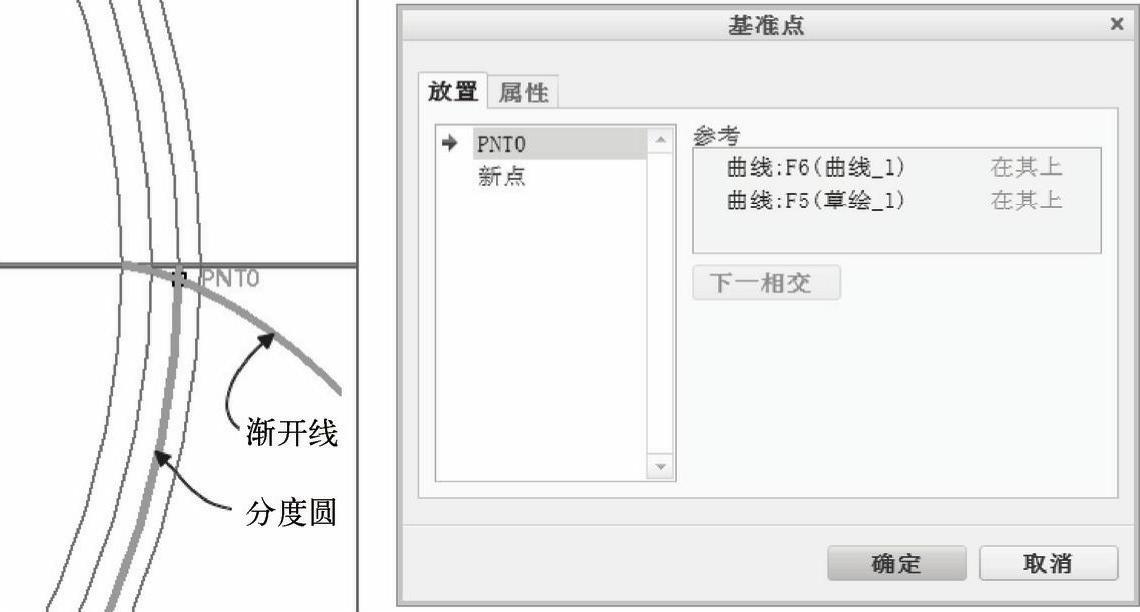

(2)选择渐开线,接着按住<Ctrl>键的同时选择分度圆曲线,如图7-44所示,在它们的交点处产生一个基准点PNT0。


图7-44 创建基准点

(3)在“基准点”对话框中单击“确定”按钮。

步骤6:创建圆柱体。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter07-117.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)选择TOP基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘器。

(5)使用“投影”按钮978-7-111-49966-4-Chapter07-119.jpg,以选择环的方式由齿顶圆复制而创建一个相同的圆,如图7-45所示,单击“确定”按钮978-7-111-49966-4-Chapter07-120.jpg

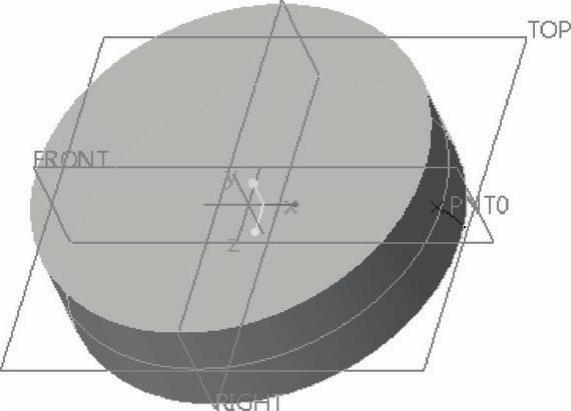

(7)单击“拉伸”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-122.jpg,如图7-46所示。

步骤7:倒角。

(1)单击“边倒角”按钮978-7-111-49966-4-Chapter07-123.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中,选择边倒角标注形式为“45×D”,在“D”尺寸文本框中输入“2”,从而设置当前倒角集的尺寸为“C2”(即2×45°)。


图7-45 创建一个相同的圆


图7-46 创建的圆柱体

(3)按住<Ctrl>键的同时选择图7-47所示的2条轮廓边。


步骤8:创建基准轴。

(1)单击“基准轴”按钮978-7-111-49966-4-Chapter07-127.jpg,打开“基准轴”对话框。

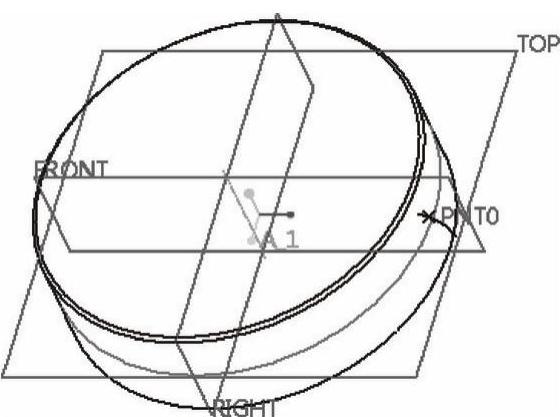

(2)选择圆柱形曲面,单击“基准轴”对话框中的“确定”按钮,在圆柱的中心处创建基准轴A_1,如图7-48所示。


图7-47 选择2条轮廓边


图7-48 创建基准轴A_1

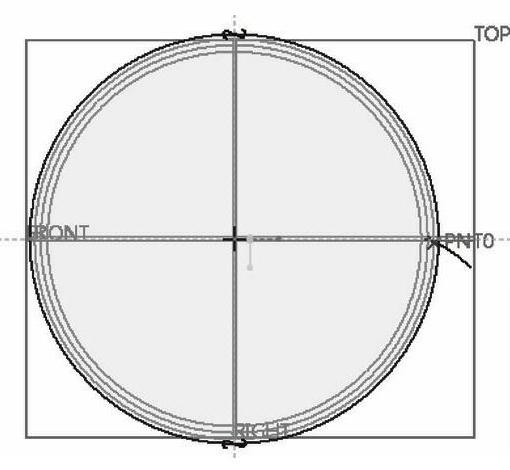

步骤9:创建通过基准点PNT0和圆柱中心的基准轴A_1的基准平面。

(1)单击“基准平面”按钮978-7-111-49966-4-Chapter07-130.jpg,打开“基准平面”对话框。

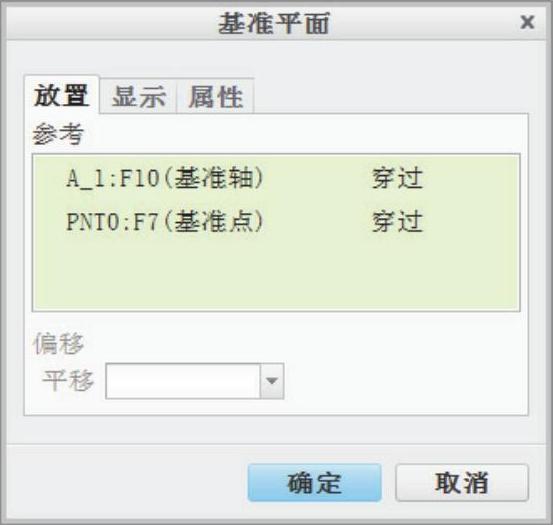

(2)确保选中特征轴A_1,按<Ctrl>键的同时选择基准点PNT0,此时“基准平面”对话框如图7-49所示。

(3)在“基准平面”对话框中单击“确定”按钮,创建基准平面DTM1。

步骤10:创建基准平面M_DTM。

(1)单击“基准平面”按钮978-7-111-49966-4-Chapter07-131.jpg,打开“基准平面”对话框。

(2)确保DTM1基准平面处于被选中的状态,按住<Ctrl>键的同时选择圆柱特征轴A_1,如图7-50所示。

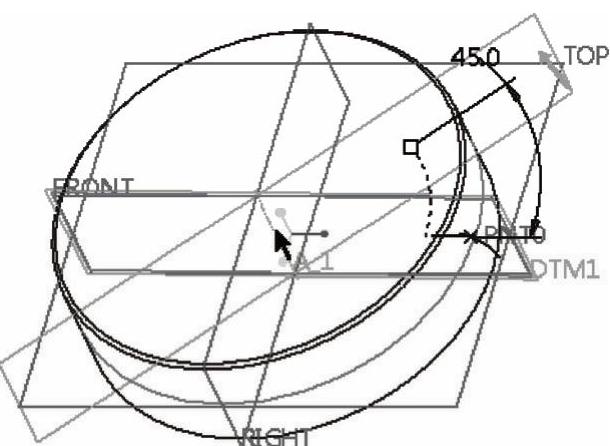

(3)在“基准平面”对话框的“旋转”框中输入“360/(4*z)”,如图7-51所示,按<Enter>键,系统提示是否要添加360/(4*z)作为特征关系,单击“是”按钮。在实际操作中注意根据当前实际情况判断是否为输入的关系式(值)添加负号,负号起到改变旋转方向的作用。


图7-49 “基准平面”对话框


图7-50 指定参考

(4)切换到“属性”选项卡,在“名称”文本框中输入“M_DTM”。

(5)单击“基准平面”对话框的“确定”按钮。

步骤11:镜像渐开线。

(1)选择渐开线,单击“镜像”按钮978-7-111-49966-4-Chapter07-134.jpg,打开“镜像”选项卡。

(2)选择M_DTM基准平面(切勿选择FRONT基准平面)作为镜像平面。

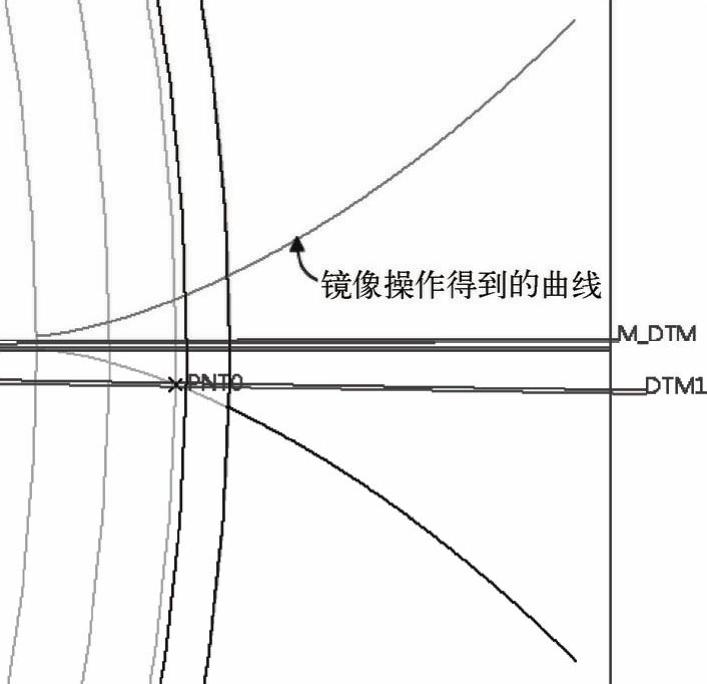

(3)单击“镜像”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-135.jpg,得到的曲线如图7-52所示(TOP视角)。

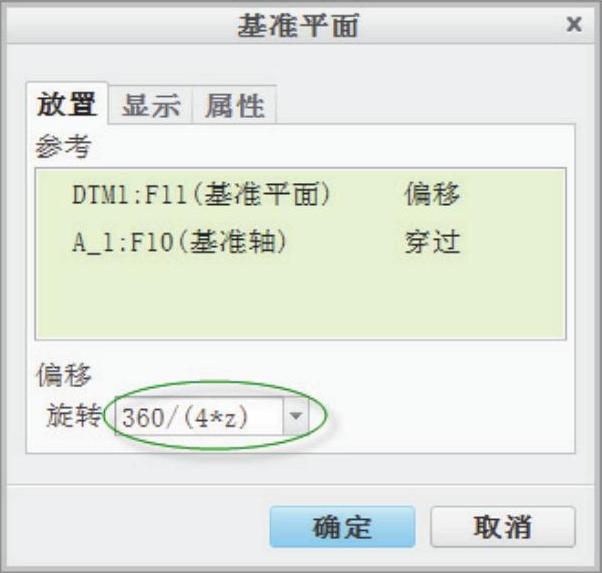

图7-51 设置偏移的旋转角度


图7-52 镜像结果

步骤12:创建分度圆的圆柱曲面。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter07-138.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)选择TOP基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘器中。

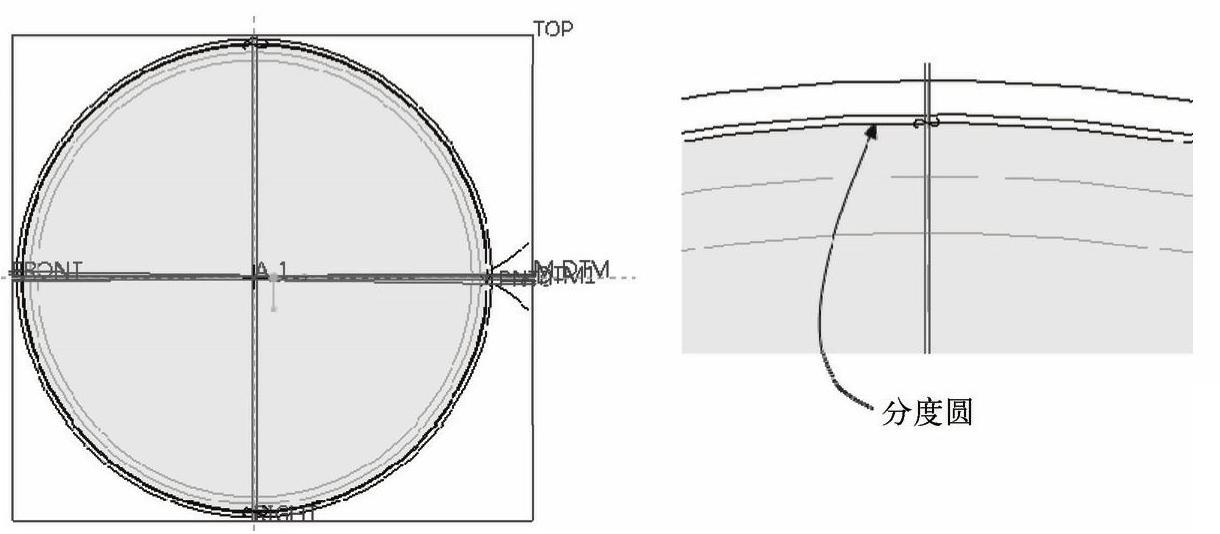

(5)使用“草绘”组中的“投影”按钮978-7-111-49966-4-Chapter07-140.jpg,在弹出的“类型”对话框中选择“环”单选按钮,单击分度圆创建一个一模一样的圆,如图7-53所示,单击“确定”按钮978-7-111-49966-4-Chapter07-141.jpg


图7-53 创建与分度圆一样的圆



步骤13:创建通过PNT0基准点并且与齿轮中心轴线成螺旋角的曲面。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter07-145.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)选择RIGHT基准平面作为草绘平面,以TOP基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘器中。

(5)绘制图7-54所示的线段,该线段的两端点被约束在相应的轮廓边上,并且该线段还被约束为通过基准点PNT0(可使用“重合”按钮978-7-111-49966-4-Chapter07-147.jpg进行设置)。

(6)在功能区中切换至“工具”选项卡,从“模型意图”组中单击“关系”按钮978-7-111-49966-4-Chapter07-148.jpg,弹出“关系”对话框。输入关系式为“sd3=angle_b”,如图7-55所示,单击“确定”按钮。

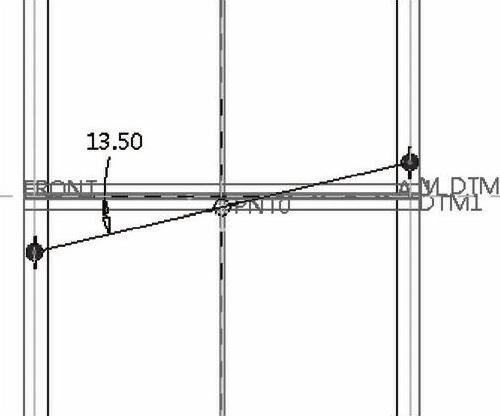

图7-54 绘制线段

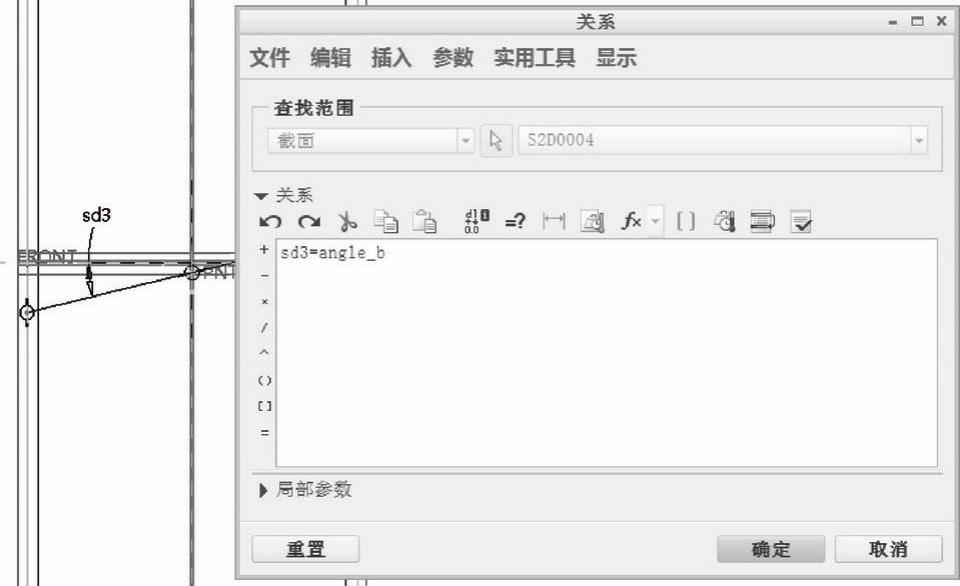

图7-55 设置关系式

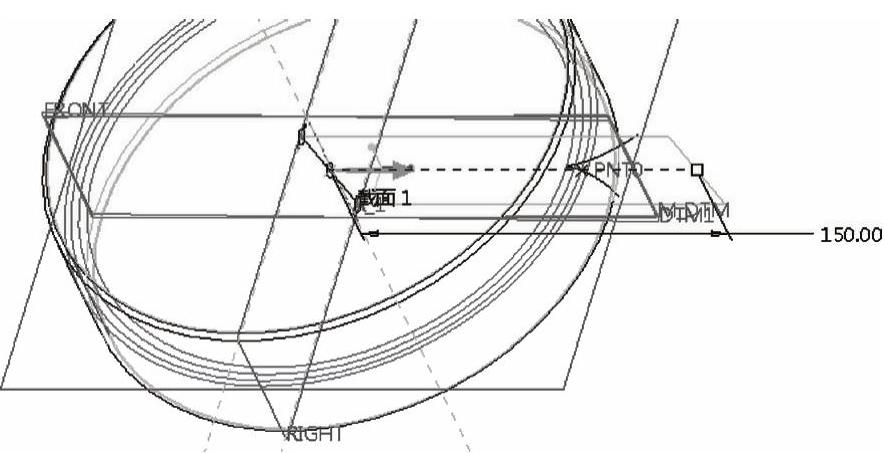

(8)在“拉伸”选项卡中,输入拉伸深度为“150”,按<Ctrl+D>组合键,此时模型如图7-56所示。


图7-56 模型显示


步骤14:创建相交曲线(也称“交截曲线”)。

(1)从“选择过滤器”的下拉列表框中选择“面组”选项,如图7-57所示。此时选中上一步骤创建的拉伸曲面,接着在功能区的“编辑”组中单击“相交”按钮978-7-111-49966-4-Chapter07-154.jpg,打开“曲面相交”选项卡。

(2)按住<Ctrl>键的同时,选择图7-58所示的分度圆的圆柱曲面。

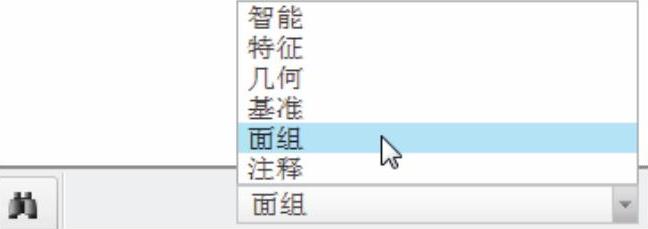

图7-57 设置“选择过滤器”的选项

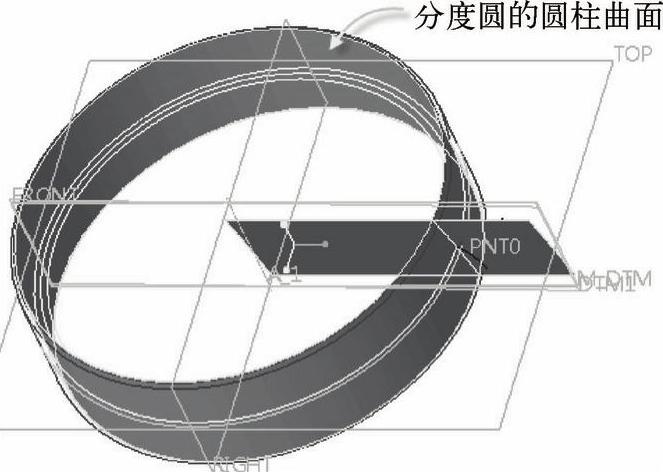

图7-58 选择曲面

(3)单击“完成”按钮978-7-111-49966-4-Chapter07-157.jpg,在所选两曲面的相交处形成一段螺旋线。

此时,可以将“选择过滤器”重新设置为“智能”选项。

步骤15:创建作为辅助设计用的基准点PNT1和PNT2。

(1)单击“基准点”按钮978-7-111-49966-4-Chapter07-158.jpg,打开“基准点”对话框。

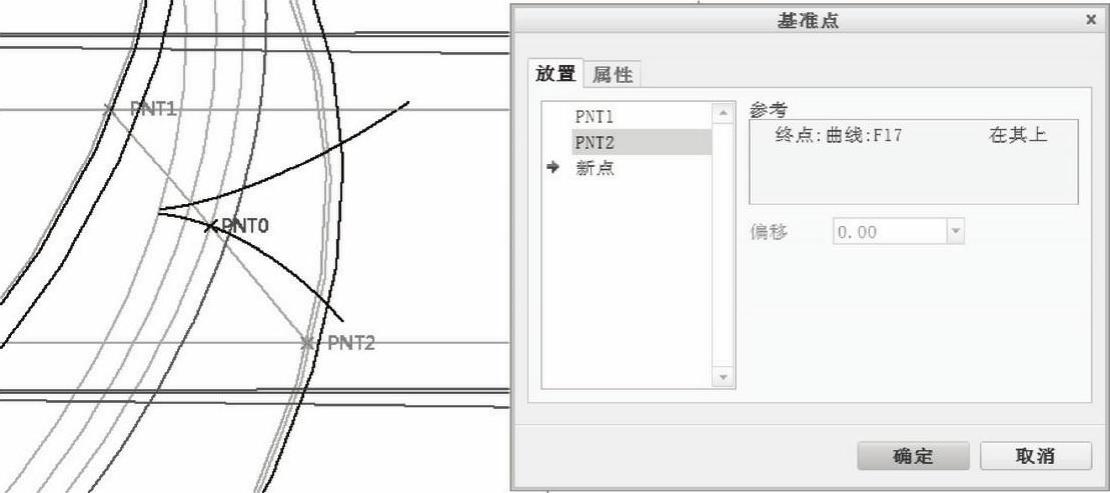

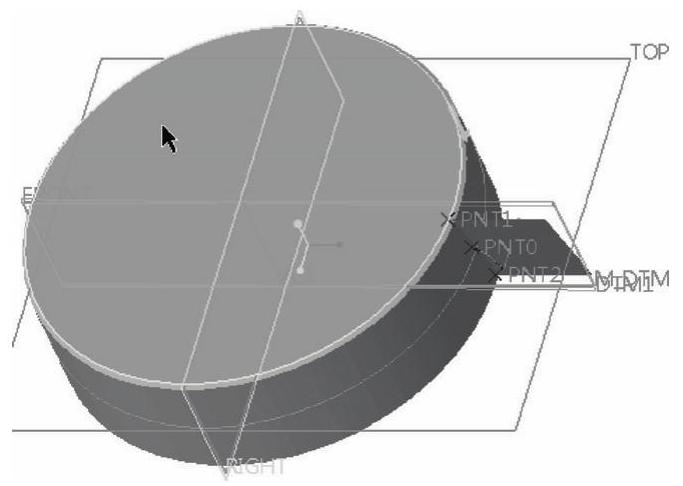

(2)分别单击螺旋线的两端点以创建两个新的基准点,即在螺旋线的两端点处分别各创建一个基准点,如图7-59所示。

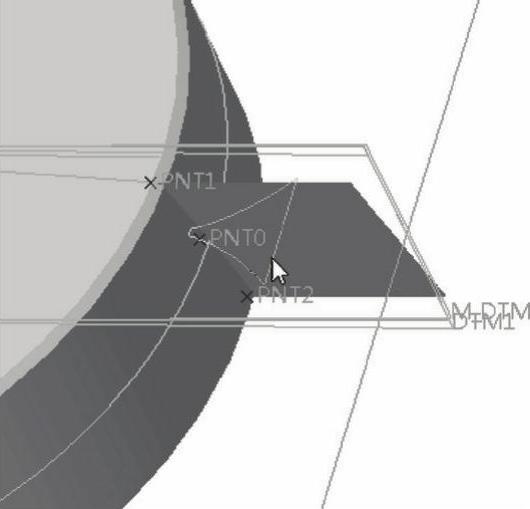

图7-59 创建基准点

(3)在“基准点”对话框中单击“确定”按钮。

步骤16:创建定义齿槽轮廓的草图。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter07-160.jpg,弹出“草绘”对话框。

(2)选择TOP基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮。

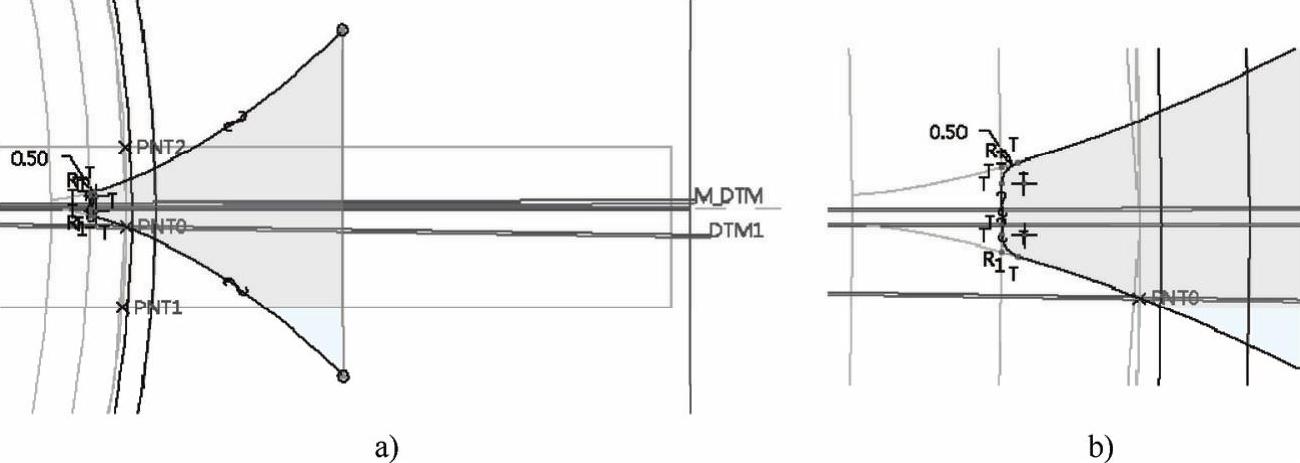

(3)绘制图7-60所示的图形。



图7-60 绘制图形

a)绘制的完整图形 b)局部详图

步骤17:绘制辅助线。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter07-163.jpg,弹出“草绘”对话框。

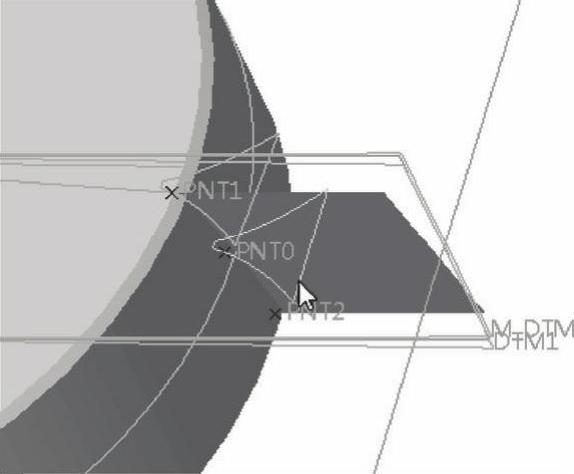

(2)选择图7-61所示的零件面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘模式。

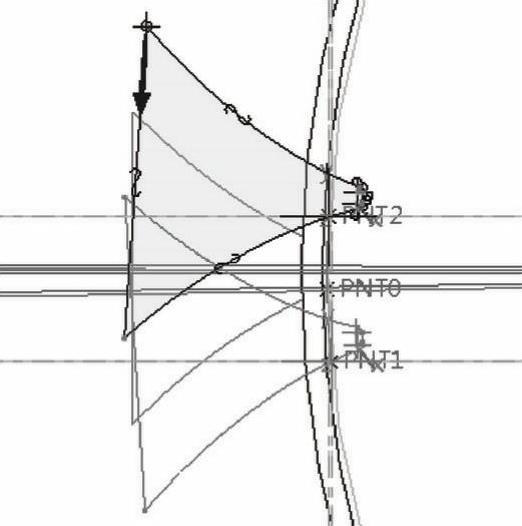

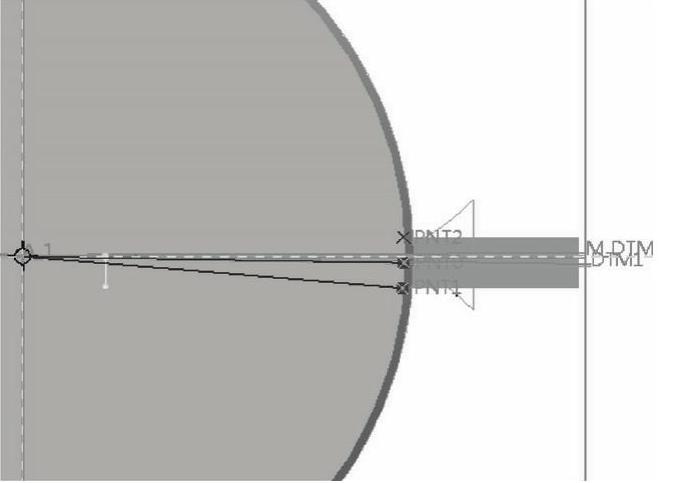

(3)绘制图7-62所示的形成一定角度的两段线段,其中的一段线段由基准点PNT0参考位置和轴线参考点连接而成,另一线段由基准点PNT1参考位置和轴线参考点连接而成。

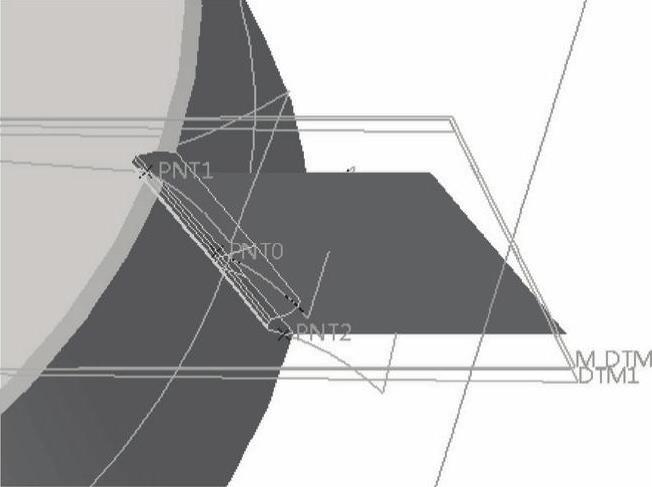

图7-61 指定草绘平面


图7-62 绘制剖面


步骤18:建立角分析特征及其参数。


(2)在“测量:角度”工具栏中单击“展开对话框”按钮978-7-111-49966-4-Chapter07-168.jpg,该工具栏变为对话框形式,如图7-64所示。

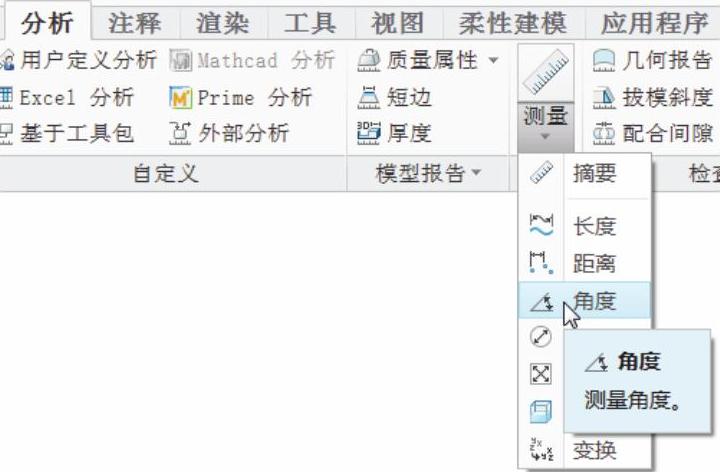

图7-63 单击所需的测量工具命令


图7-64 展开成“测量:角度”对话框

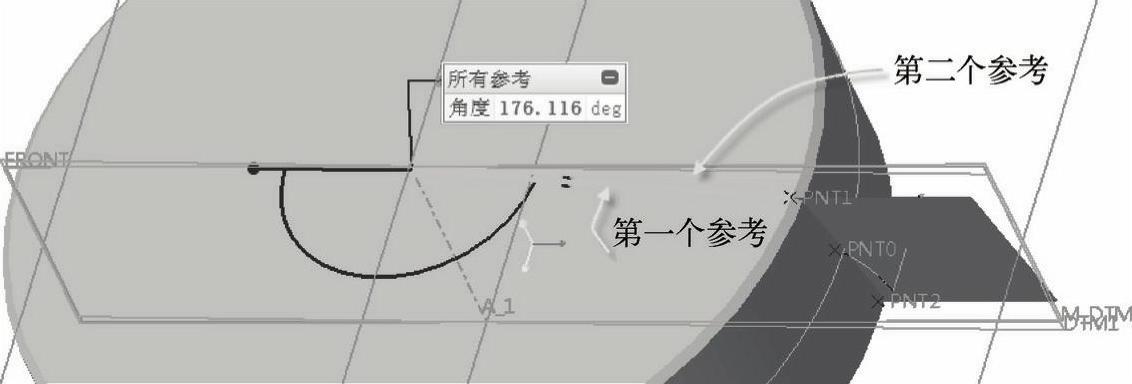

(3)为角度分析选择第一个参考,按住<Ctrl>键的同时使用鼠标为角度分析选择第二个参考,如图7-65所示(即先单击步骤17建立的一条线段,再按住<Ctrl>键去选择另一条线段)。


图7-65 为测量角度分析选择参考(www.daowen.com)

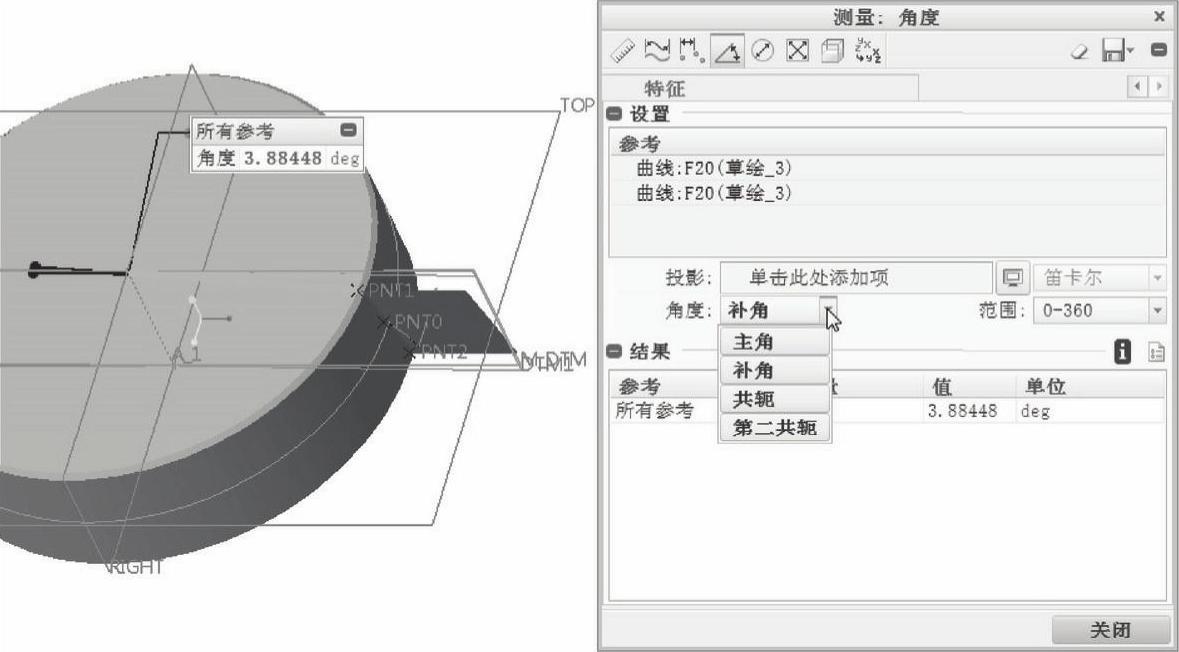

(4)所需要的角度为锐角,可以在“测量:角度”对话框的“角度”下拉列表框中选择“补角”选项,如图7-66所示。


图7-66 设置分析锐角

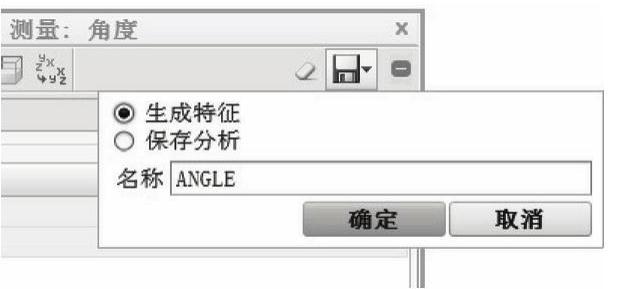

(5)在“测量:角度”对话框中单击“保存”按钮978-7-111-49966-4-Chapter07-173.jpg,在弹出的一个列表栏中选择“生成特征”单选按钮,在“名称”文本框中输入“ANGLE”,如图7-67所示,单击“确定”按钮,并在“测量:角度”对话框中单击“关闭”按钮。

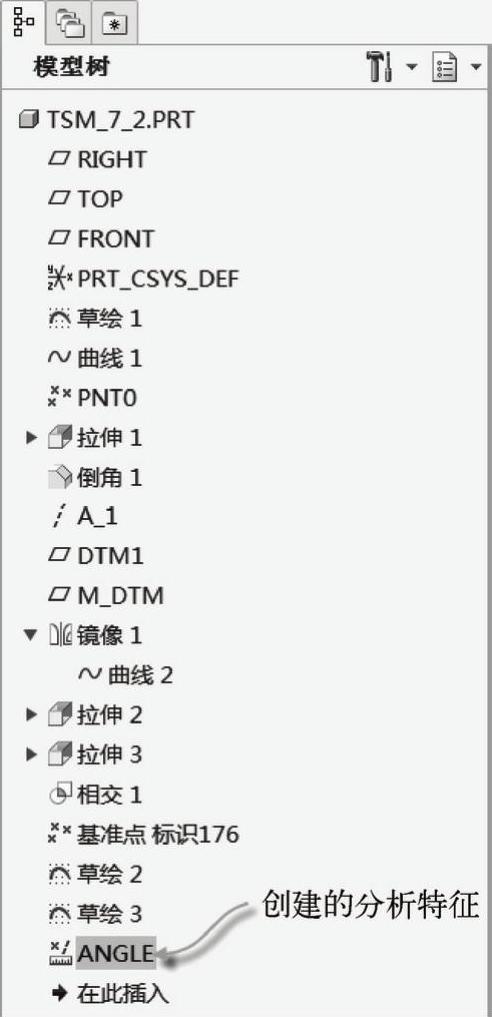

创建的角度分析特征在模型树上的显示如图7-68所示。


图7-67 保存操作


图7-68 分析特征在模型树上的显示

步骤19:通过复制的方式在圆柱的一个端面上建立齿廓形状的图形。

(1)选择图7-69所示的草绘特征(定义齿槽轮廓的封闭曲线)作为要复制的特征,在功能区“模型”选项卡的“操作”组中单击“复制”按钮978-7-111-49966-4-Chapter07-176.jpg

(2)在“操作”组中单击“选择性粘贴”按钮978-7-111-49966-4-Chapter07-177.jpg,弹出“选择性粘贴”对话框。

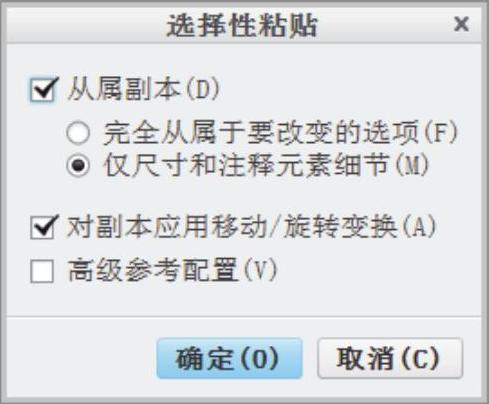

(3)在“选择性粘贴”对话框中勾选“从属副本”复选框和“对副本应用移动/旋转变换”复选框,并选择“仅尺寸和注释元素细节”单选按钮,如图7-70所示,然后单击“确定”按钮。


图7-69 选择草绘特征


图7-70 “选择性粘贴”对话框

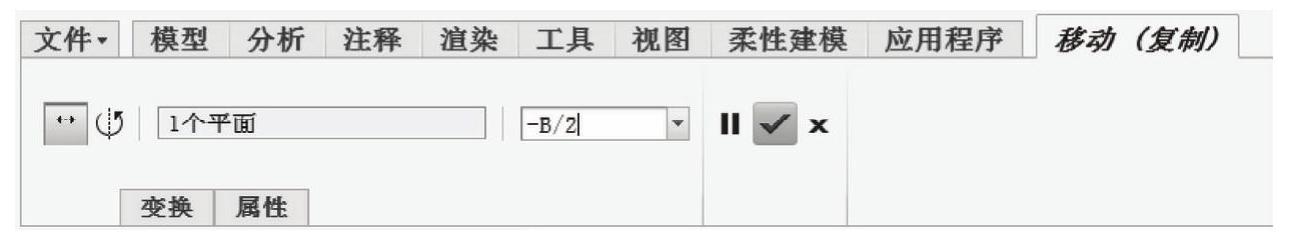

(4)在功能区出现的“移动(复制)”选项卡中单击“沿选定参考平移特征”按钮978-7-111-49966-4-Chapter07-180.jpg,接着在图形窗口或模型树中选择TOP基准平面,在“移动(复制)”选项卡的平移距离值框中输入“B/2”,按<Enter>键确认,此时系统提示是否要添加B/2作为特征关系,如图7-71所示,单击“是”按钮。B/2表示齿轮宽度的一半。


图7-71 输入平移的参数关系

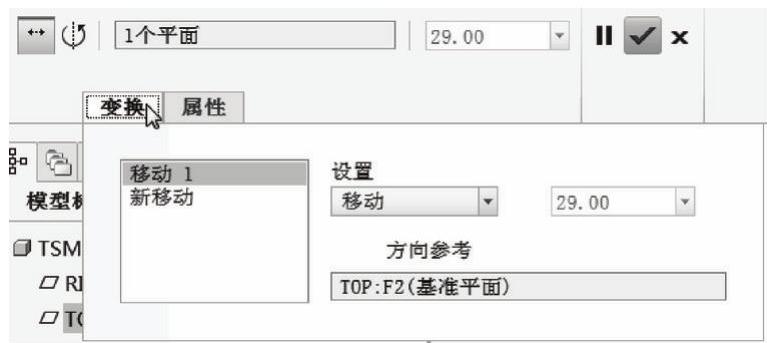

(5)在“移动(复制)”选项卡中打开“变换”下滑面板,如图7-72所示,接着选择“新移动”选项以添加“移动2”。

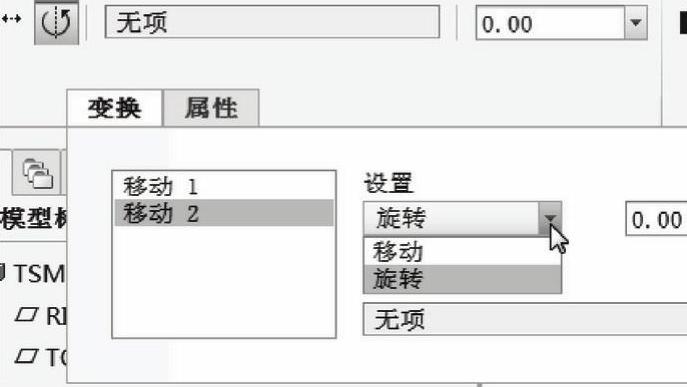

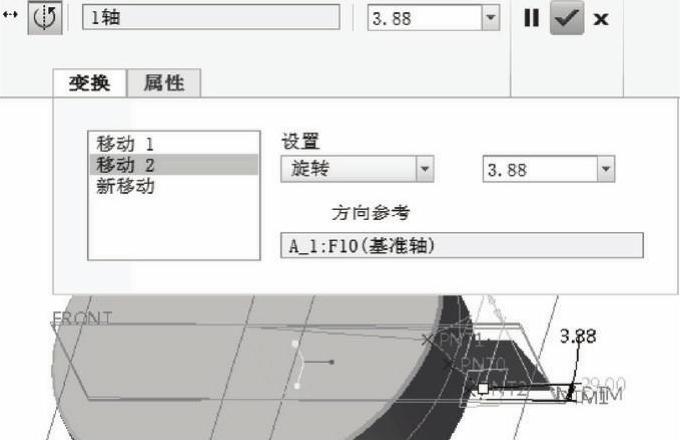

(6)从“设置”下拉列表框中选择“旋转”选项,如图7-73所示,或者单击“相对于选定参考旋转特征”按钮978-7-111-49966-4-Chapter07-182.jpg


图7-72 打开“变换”下滑面板


图7-73 设置移动2的变换类型

(7)为“移动2”选择旋转参考,本例选择选择模型的中心特征轴A_1,接着在旋转尺寸框中输入旋转角度为“-ANGLE:FID_ANGLE”,按<Enter>键确认。

说明:关系式-ANGLE:FID_ANGLE中的第一个ANGLE是分析特征的参数名称,而最后一个ANGLE是之前建立的分析特征的名称,分析特征参数用“FID_分析特征名称”的固定格式表示。

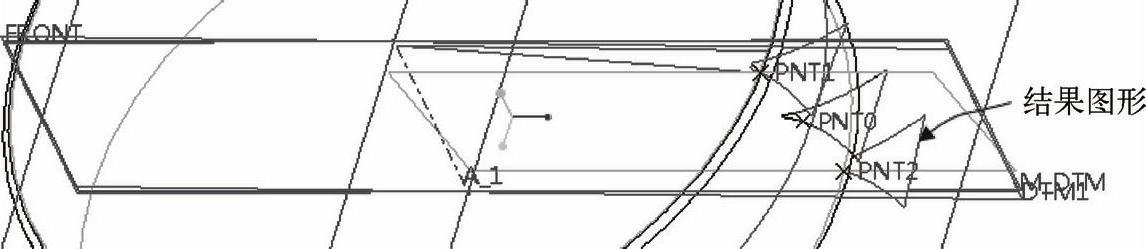

(8)在“移动(复制)”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter07-185.jpg,得到的图形如图7-74所示。


图7-74 移动复制的结果

步骤20:在圆柱的另一个端面上建立齿廓形状的图形。

(1)选择图7-75所示的草绘特征(定义齿槽轮廓的封闭曲线)作为要复制的特征,在功能区“模型”选项卡的“操作”组中单击“复制”按钮978-7-111-49966-4-Chapter07-187.jpg

(2)在“操作”组中单击“选择性粘贴”按钮978-7-111-49966-4-Chapter07-188.jpg,弹出“选择性粘贴”对话框。

(3)在“选择性粘贴”对话框中勾选“从属副本”复选框以及“对副本应用移动/旋转变换”复选框,并选择“仅尺寸和注释元素细节”单选按钮,如图7-76所示,然后单击“确定”按钮。


图7-75 选择要移动复制的图形


图7-76 “选择性粘贴”对话框

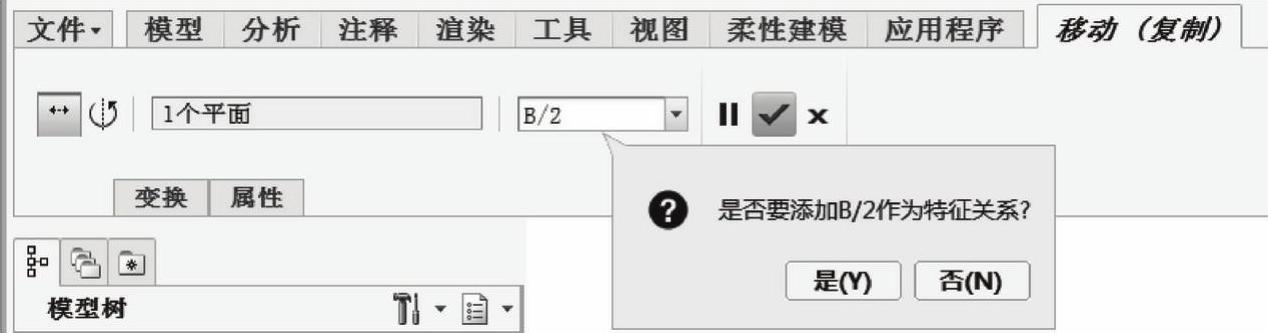

(4)在功能区出现的“移动(复制)”选项卡中单击“沿选定参考平移特征”按钮978-7-111-49966-4-Chapter07-191.jpg,接着在图形窗口或模型树中选择TOP基准平面,接着在“移动(复制)”选项卡的平移距离值框中输入“-B/2”,如图7-77所示,按<Enter>键确认。


图7-77 输入平移距离

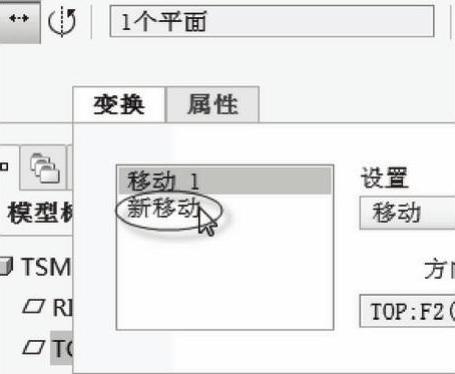

(5)在“移动(复制)”选项卡中打开“变换”下滑面板,如图7-78所示,选择“新移动”选项以添加“移动2”。

(6)从“设置”下拉列表框中选择“旋转”选项,或者单击“相对于选定参考旋转特征”按钮978-7-111-49966-4-Chapter07-193.jpg,接着在图形窗口中选择模型的中心特征轴A_1作为方向参考,并在旋转尺寸框中输入旋转角度为“ANGLE:FID_ANGLE”,按<Enter>键确认,系统激动计算此参数关系式,计算结果如图7-79所示。


图7-78 选择“新移动”选项


图7-79 设置“移动2”的变换类型

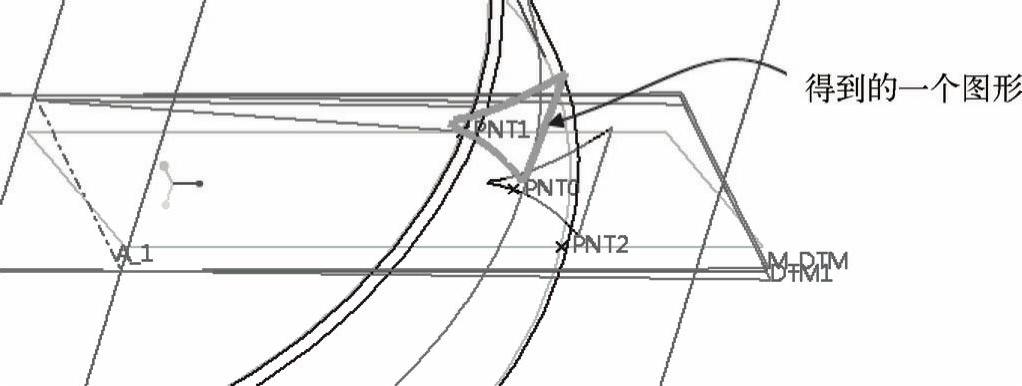

(7)在“移动(复制)”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter07-196.jpg,得到的图形如图7-80所示。


图7-80 移动复制的结果

步骤21:以扫描混合的方式切除出第一个齿槽。

(1)在功能区“模型”选项卡的“形状”组中单击“扫描混合”按钮978-7-111-49966-4-Chapter07-198.jpg,打开“扫描混合”选项卡。

(2)在“扫描混合”选项卡中单击“创建实体”按钮978-7-111-49966-4-Chapter07-199.jpg以及“去除材料”按钮978-7-111-49966-4-Chapter07-200.jpg

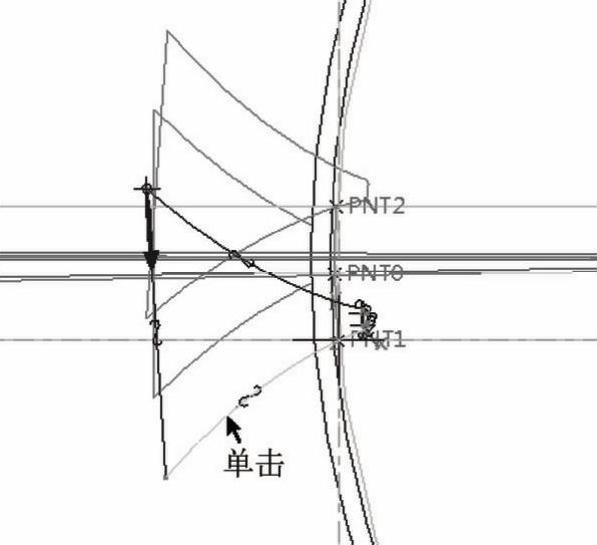

(3)在模型中选择图7-81所示的交截曲线(该曲线位于分度圆的圆柱曲面上)作为原点轨迹,如果原点轨迹的默认起点方向与图示不同,那么可以通过单击指示起点方向的箭头来更改其起点方向。

(4)在“扫描混合”选项卡中单击“参考”按钮,打开“参考”下滑面板,从“剖面控制”下拉列表框中选择“恒定法向”选项,紧接着在模型中选择TOP基准平面作为方向参考,此时“参考”下滑面板如图7-82所示。

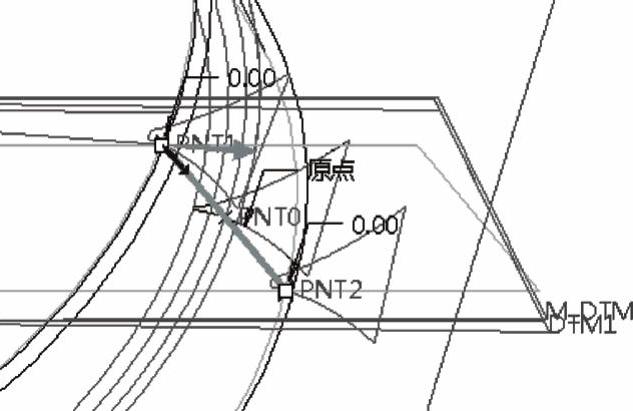

图7-81 选择原点轨迹

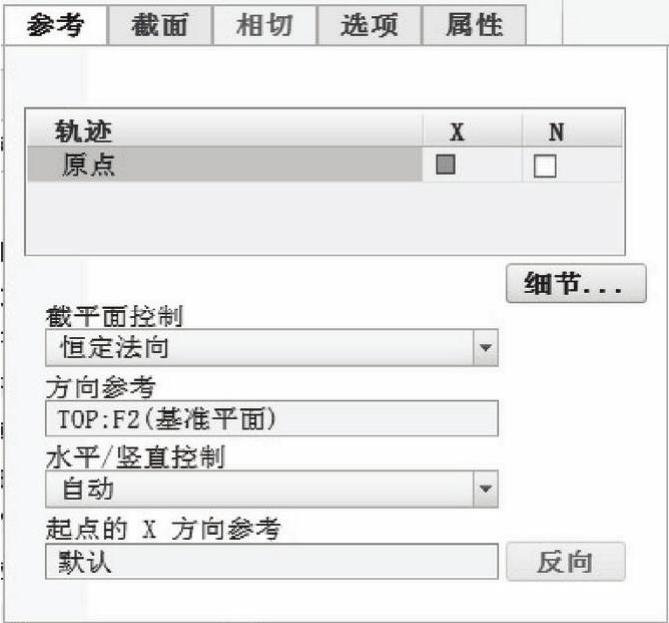

图7-82 “参考”下滑面板

(5)单击“扫描混合”选项卡中的“截面”按钮,打开“截面”下滑面板,默认的单选按钮为“草绘截面”,开始截面位置的旋转角度默认0,如图7-83所示。

(6)单击“剖面”下滑面板中的“草绘”按钮,进入草绘模式。

(7)在“草绘”组中单击“投影”按钮978-7-111-49966-4-Chapter07-203.jpg,弹出“类型”对话框,选择“环”单选按钮,如图7-84所示。接着在绘图区域单击图7-85所示的图形以创建图元,单击“确定”按钮978-7-111-49966-4-Chapter07-204.jpg

(8)在“剖面”下滑面板中单击“插入”按钮,默认结束截面位置的旋转角度为0,单击“剖面”下滑面板中的“草绘”按钮,进入草绘模式。

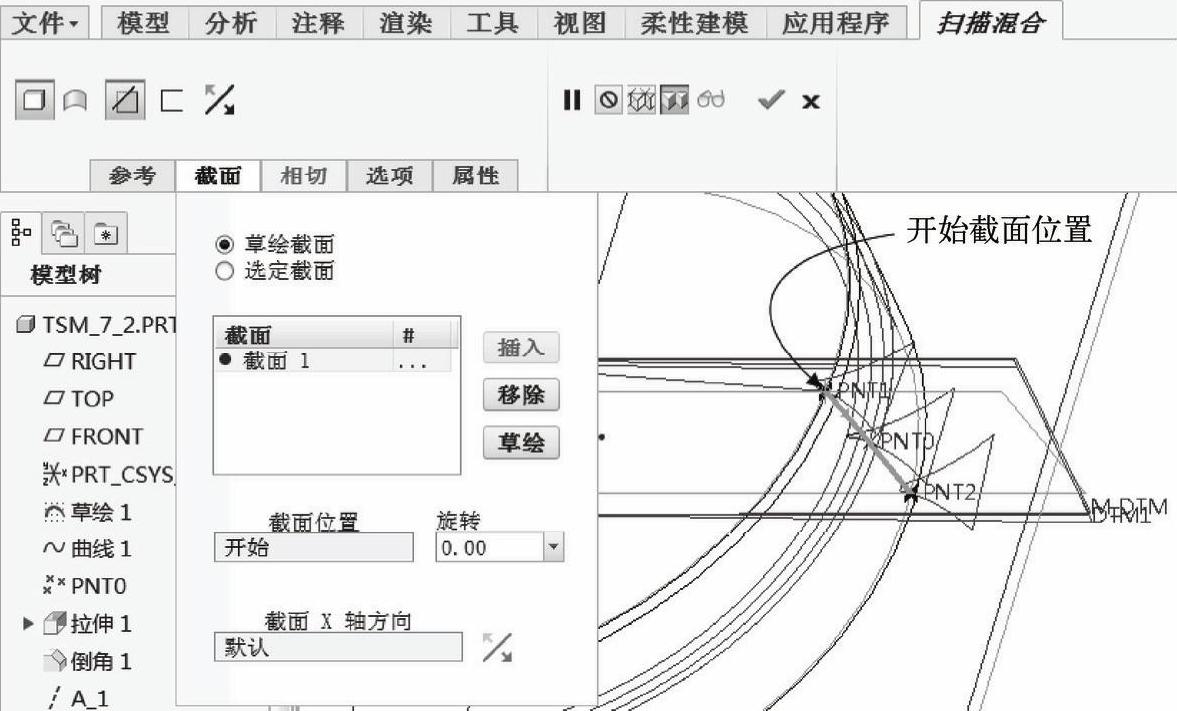

图7-83 “剖面”下滑面板


图7-84 “类型”对话框


图7-85 创建图元

(9)使用“草绘”组中的“投影”按钮978-7-111-49966-4-Chapter07-208.jpg,绘制图7-86所示的图形,单击“确定”按钮978-7-111-49966-4-Chapter07-209.jpg

(10)按<Ctrl+D>组合键,以标准方向的视角显示模型,单击“完成”按钮978-7-111-49966-4-Chapter07-210.jpg,完成创建第一个齿槽,效果如图7-87所示。


图7-86 绘制图形


图7-87 完成第一个齿槽

说明:也可以采用其他操作方法来完成第一个齿槽,请想想还有什么方法呢?在具体的设计过程中,有些特征往往可以采用多种方法来创建,这需要设计人员在工作中不断总结和分析,积累宝贵的经验。

步骤22:建立图层来管理一些曲面和曲线。

(1)在功能区中切换至“视图”选项卡,从“可见性”组中单击“层”按钮978-7-111-49966-4-Chapter07-213.jpg,从而使导航区出现层树。

(2)在层树的上方单击“层”按钮978-7-111-49966-4-Chapter07-214.jpg,从下拉菜单中选择“新建层”命令。

(3)在弹出的“层属性”对话框中输入名称为“c_lay”,选择模型中的所有曲线(包括渐开线等)以及一些拉伸曲面作为c_lay图层的项目。

(4)在“层属性”对话框中单击“确定”按钮。

(5)在层树上右击c_lay图层,从出现的快捷菜单中选择“隐藏”命令。再次右击,从快捷菜单中选择“保存状况”命令。


(7)在功能区“视图”选项卡的“可见性”组中单击“层”按钮978-7-111-49966-4-Chapter07-216.jpg,使导航区返回到特征模型树的显示状态。

步骤23:阵列出所有齿槽。

(1)选定第一个齿槽的特征,从功能区“模型”选项卡的“编辑”组中单击“阵列”按钮978-7-111-49966-4-Chapter07-217.jpg,打开“阵列”选项卡。

(2)在“阵列”选项卡中选择“轴”选项,接着在模型中选择中心特征轴A_1。

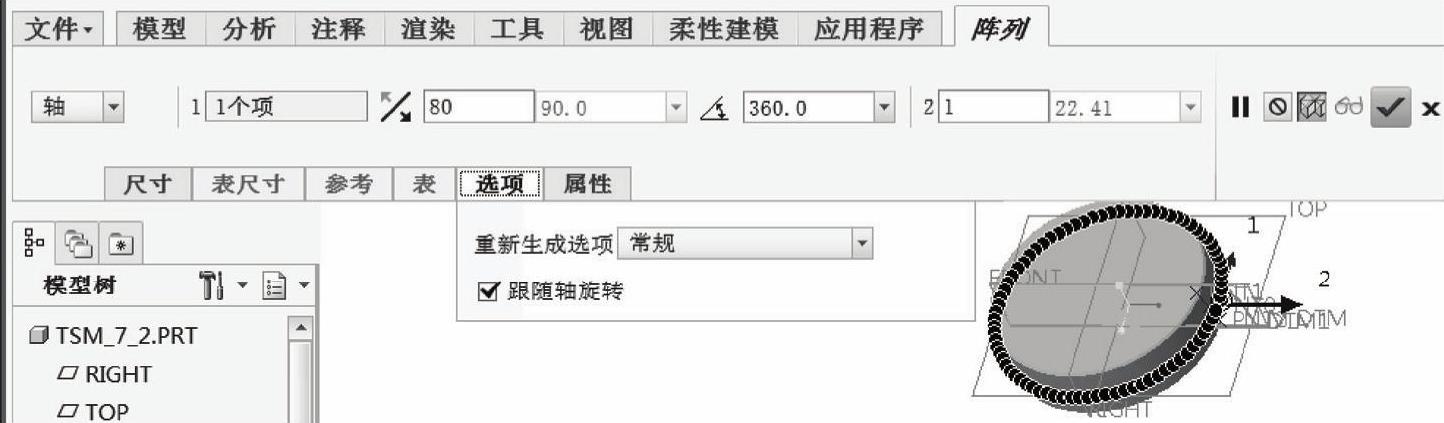

(3)单击“阵列”选项卡中的“设置阵列角度范围”按钮978-7-111-49966-4-Chapter07-218.jpg,设置角度范围为“360°”,输入第一方向的阵列成员数为“80”,如图7-88所示,图中还给出了“选项”下滑面板的相关设置。


图7-88 设置阵列参数

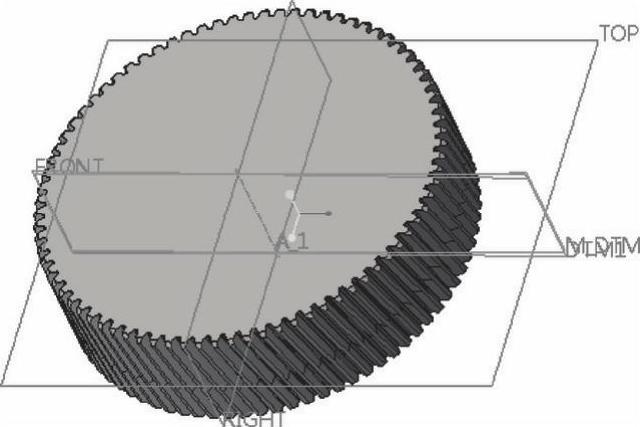

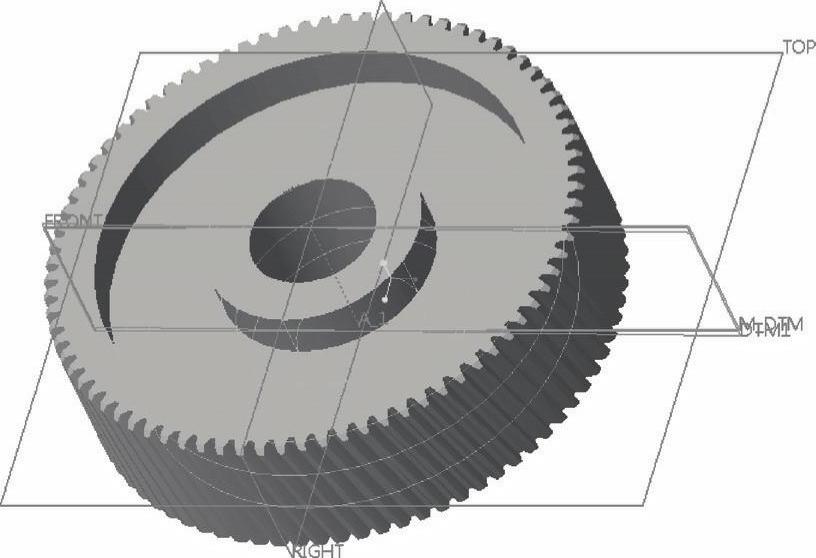

(4)单击“阵列”选项卡的“完成”按钮978-7-111-49966-4-Chapter07-220.jpg,完成所有齿槽的设置,如图7-89所示。

步骤24:以旋转的方式切除材料。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter07-221.jpg,打开“旋转”选项卡。

(2)在“旋转”选项卡中指定要创建的模型特征为978-7-111-49966-4-Chapter07-222.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter07-223.jpg

(3)单击“旋转”选项卡中的“放置”按钮,打开“放置”下滑面板。单击该下滑面板中的“定义”按钮,弹出“草绘”对话框。选择RIGHT基准平面作为草绘平面,以TOP基准平面为“左”方向参考,单击“草绘”按钮,进入草绘模式。也可以不打开“放置”下滑面板,而是直接选择RIGHT基准平面作为草绘平面,以快速进入草绘模式。

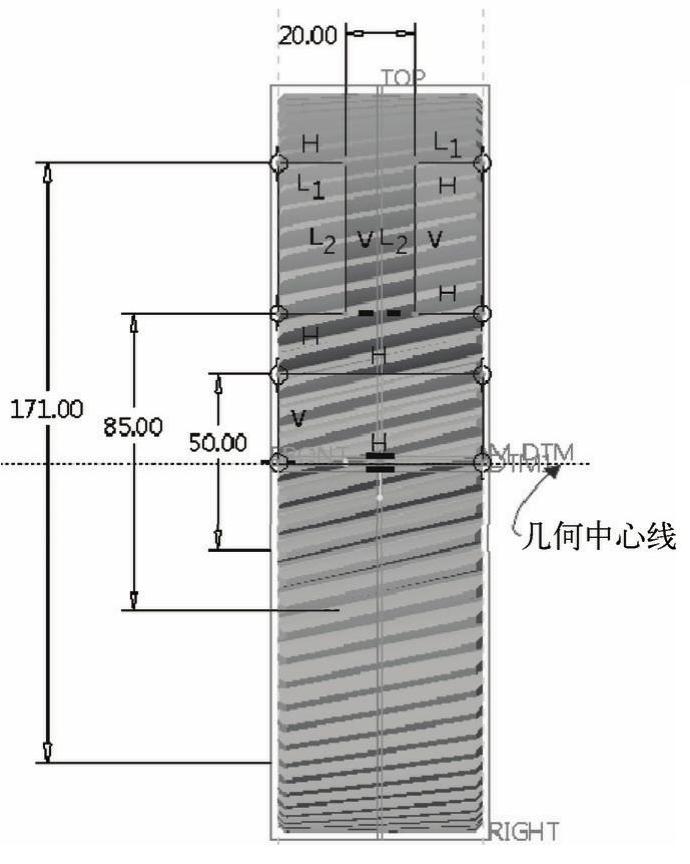

(4)绘制图7-90所示的旋转剖面和旋转几何中心线,在完成标注需要的尺寸及修改尺寸后,单击“确定”按钮978-7-111-49966-4-Chapter07-224.jpg

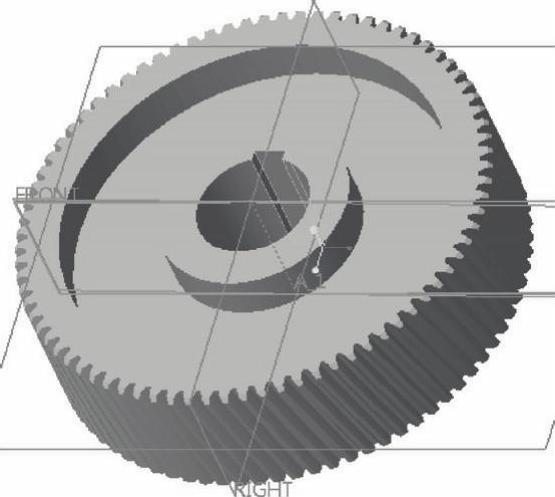

图7-89 完成所有齿槽


图7-90 草绘剖面

(5)接受默认的旋转角度为360°,单击“旋转”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-227.jpg,按<Ctrl+D>组合键,此时以默认的标准方向视角来显示齿轮模型,效果如图7-91所示。


图7-91 切除材料的结果

步骤25:以拉伸方式切除出键槽结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter07-229.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中指定要创建的模型特征为978-7-111-49966-4-Chapter07-230.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter07-231.jpg

(3)选择TOP基准平面作为草绘平面,快速地进入内部草绘器中。


(5)在“拉伸”选项卡中单击“选项”按钮,打开“选项”下滑面板,将侧1和侧2的“深度选项”均设置为“978-7-111-49966-4-Chapter07-233.jpg(穿透)”选项。

(6)单击“拉伸”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-234.jpg,得到的键槽结构如图7-93所示。

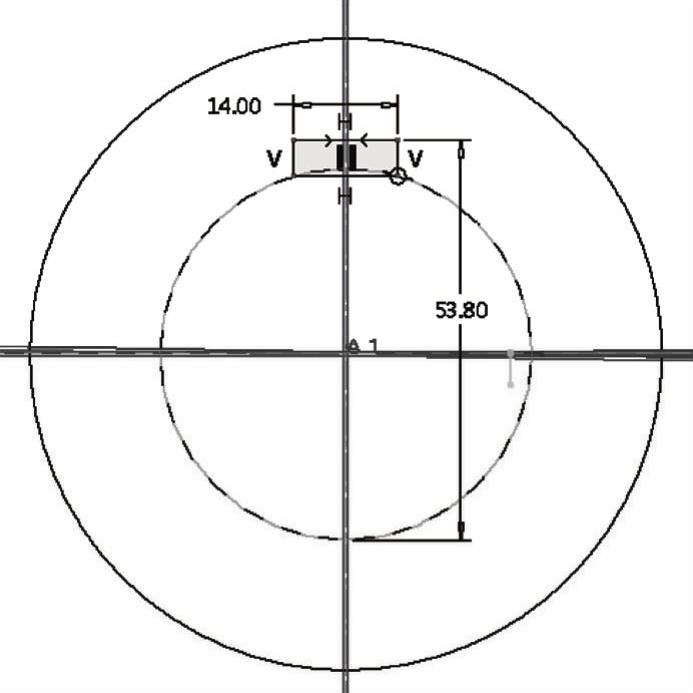

图7-92 草绘剖面


图7-93 完成键槽结构

步骤26:在腹板上创建一个圆孔。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter07-237.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中指定要创建的模型特征为978-7-111-49966-4-Chapter07-238.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter07-239.jpg

(3)单击“放置”按钮,打开“放置”下滑面板,单击“定义”按钮,打开“草绘”对话框。

(4)在“草绘”对话框中单击“使用先前的”按钮,进入草绘模式。


(6)在“拉伸”选项卡中单击“选项”按钮,打开“选项”下滑面板,将侧1和侧2的“深度选项”均设置为“978-7-111-49966-4-Chapter07-241.jpg(穿透)”选项。

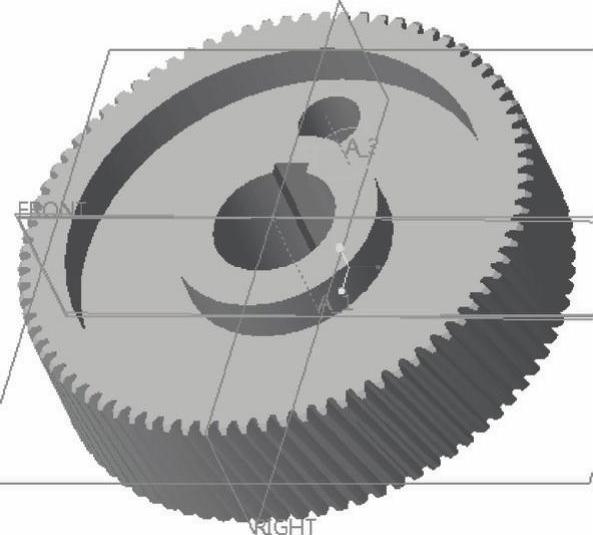

(7)单击“拉伸”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-242.jpg,得到的通孔如图7-95所示。

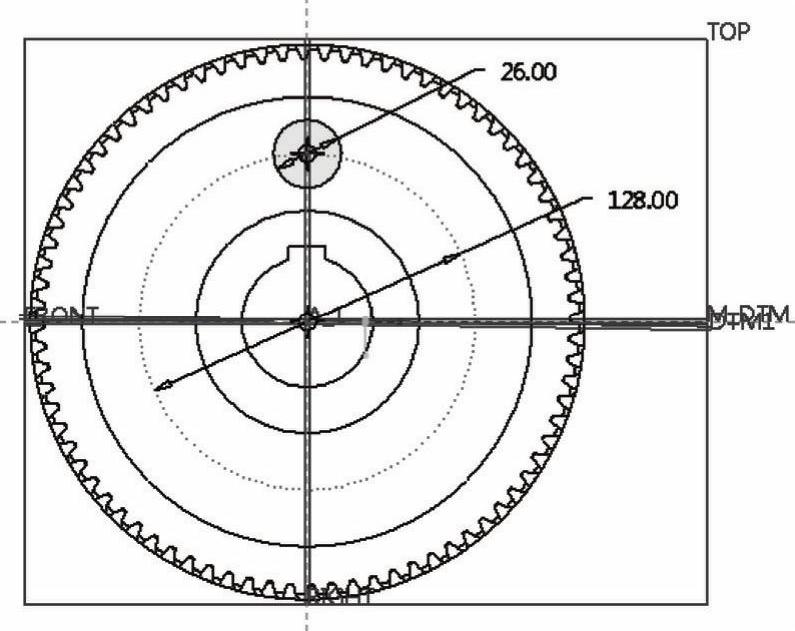

图7-94 绘制草图


图7-95 绘制1个圆孔

步骤27:以阵列的方式完成均布圆孔。

(1)选定刚创建的第一个圆孔,单击“阵列”按钮978-7-111-49966-4-Chapter07-245.jpg,打开“阵列”选项卡。

(2)在“阵列”选项卡的阵列类型列表框中选择“轴”选项,接着在模型中选择中心特征轴A_1。

(3)单击“阵列”选项卡中的“设置阵列角度范围”按钮978-7-111-49966-4-Chapter07-246.jpg,设置角度范围为“360°”,输入第一方向的阵列成员数为“6”,此时如图7-96所示。

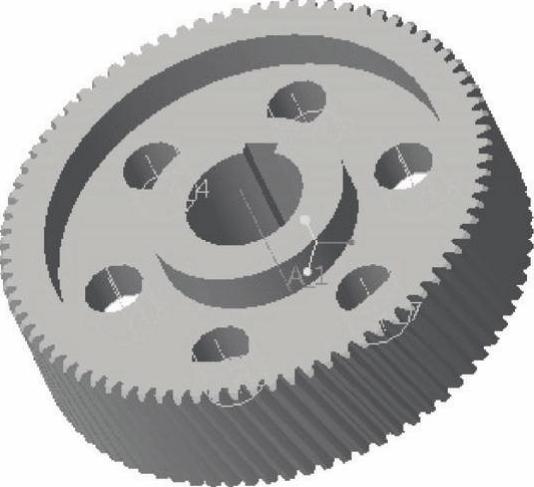

(4)单击“阵列”选项卡中的“完成”按钮978-7-111-49966-4-Chapter07-247.jpg,建立的均布圆孔如图7-97所示。

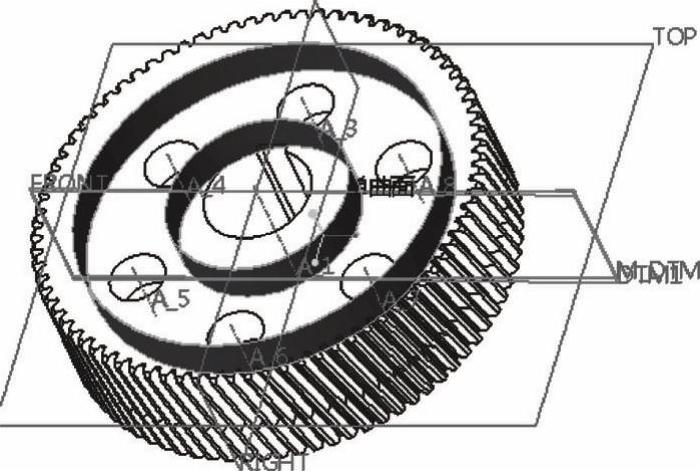

图7-96 动态预览

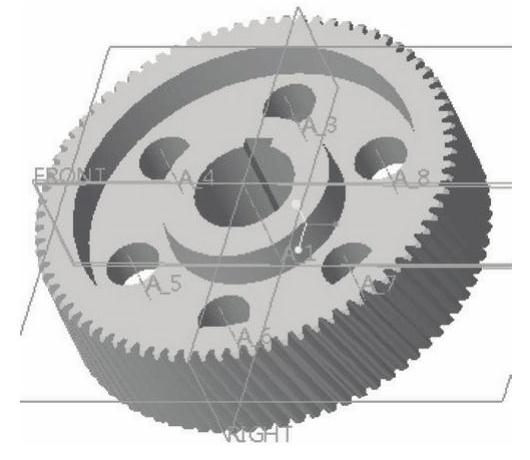

图7-97 完成均布圆孔

步骤28:创建拔模特征。

(1)单击“拔模”按钮978-7-111-49966-4-Chapter07-250.jpg,打开“拔模”选项卡。

(2)结合<Ctrl>键选择要拔模的零件曲面,如图7-98所示。



图7-98 指定拔模曲面


图7-99 定义拔模枢轴

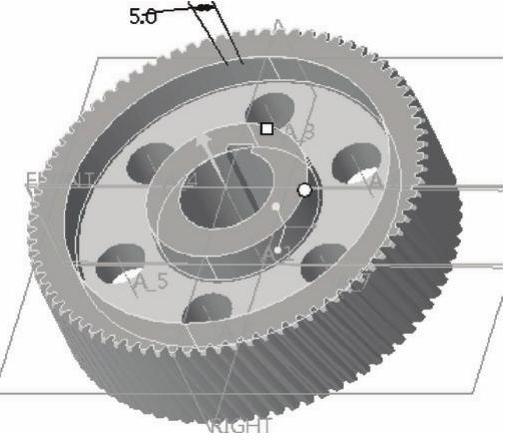

(4)在“拔模”选项卡的拔模角度尺寸框中输入“-5”,并按<Enter>键,此时如图7-100所示。

(5)单击“完成”按钮978-7-111-49966-4-Chapter07-254.jpg,拔模结果如图7-101所示。

翻转到齿轮零件腹板的另一面,以同样的方法创建所需要的拔模特征。

步骤29:创建倒角特征。



图7-100 设置拔模角度


图7-101 拔模结果

(2)在“边倒角”选项卡中选择边倒角标注形式为“45×D”,在“D”尺寸框中输入“2”。

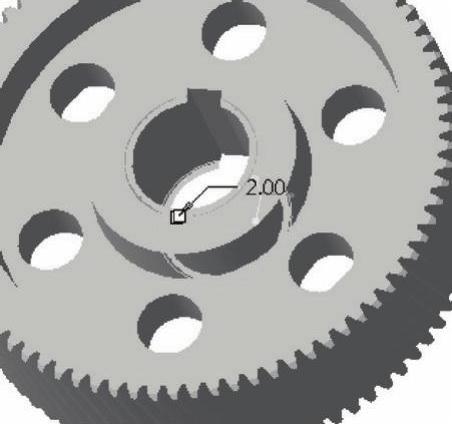

(3)按住<Ctrl>键的同时选择图7-102所示的轮廓边。


步骤30:继续创建倒角特征。


(2)在“边倒角”选项卡中选择边倒角标注形式为“D×D”,在“D”尺寸框中输入“2”。

(3)按住<Ctrl>键的同时选择图7-103所示的轮廓边。

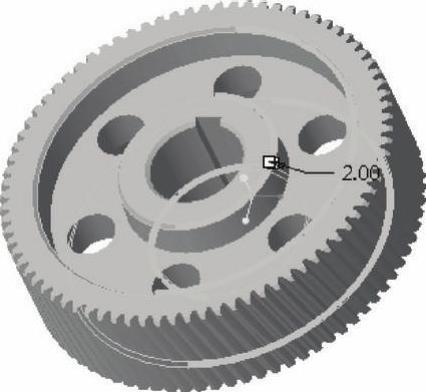

图7-102 倒角处理


图7-103 倒角处理


步骤31:创建圆角特征。

(1)单击“倒圆角”按钮978-7-111-49966-4-Chapter07-263.jpg,打开“倒圆角”选项卡。

(2)设置当前倒圆角集的半径为“3”。

(3)按住<Ctrl>键的同时选择图7-104所示的两条边参考。


使用同样的方法在齿轮腹板的另一面创建过渡圆角,圆角半径也设置为“3”。

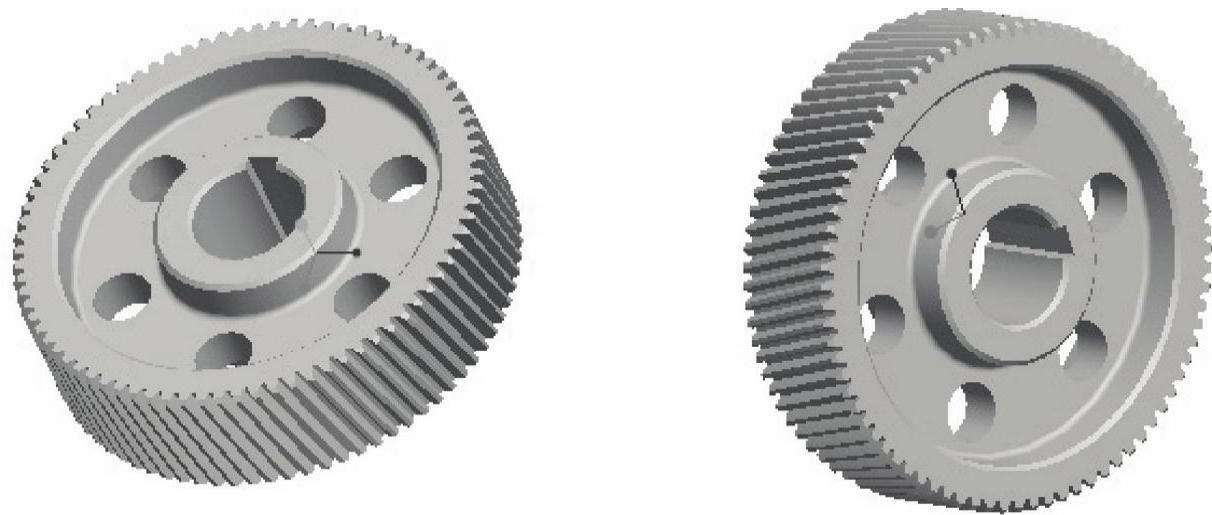

至此,完成本渐开线斜齿圆柱齿轮的创建,最后的零件效果如图7-105所示。


图7-104 圆角处理

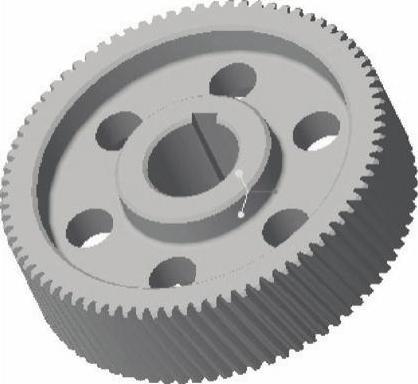

图7-105 完成的渐开线斜齿圆柱齿轮
