设计圆柱扭转弹簧:绘制螺旋轮廓轨迹线、弹簧丝直径及造型(附实例)

设计题目1:设计图6-119所示的弹簧造型,其螺距值恒定为12。

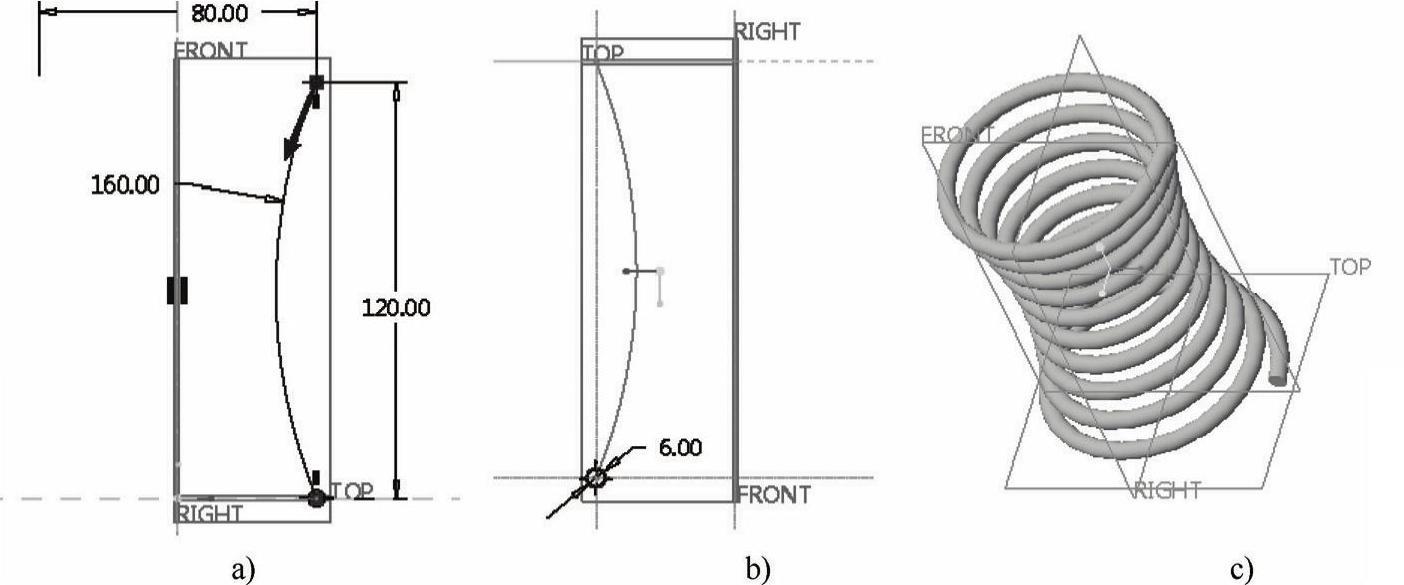

图6-119 绘制螺旋弹簧

a)绘制螺旋轮廓轨迹线 b)绘制弹簧丝直径 c)完成的弹簧造型

设计题目2:设计图6-120所示的圆柱螺旋扭转弹簧。

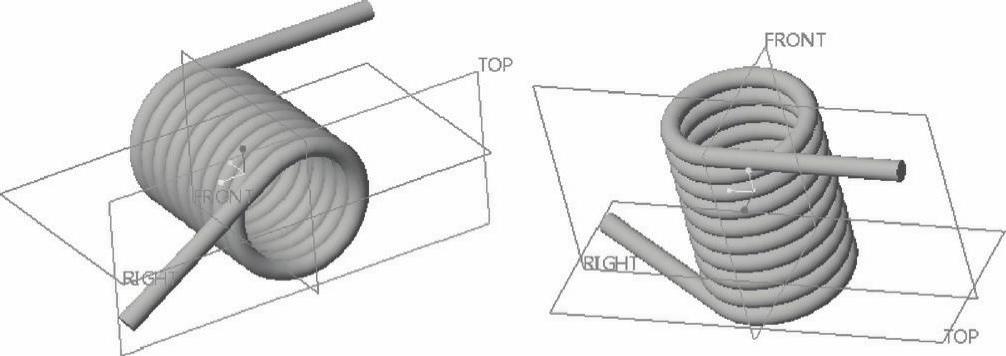

图6-120 圆柱螺旋扭转弹簧

小知识:扭转弹簧常用于压紧、储能或传递扭矩。扭转弹簧的两端带有杆臂或挂钩,以便固定和加载;扭转弹簧在相邻两圈间一般留有微小的间距,以免扭转变形时相互摩擦。

可以按照如下简述的两大步骤进行。

(1)在“形状”组中单击“螺旋扫描”按钮978-7-111-49966-4-Chapter06-237.jpg,创建一个等螺距的螺旋扫描特征,其螺旋扫描轮廓轨迹线草图及弹簧丝剖面如图6-121所示,其螺距设置为3.3。

(2)绘制好等螺距的螺旋扫描特征后,便开始创建扭转弹簧的外臂。可以使用“拉伸”按钮工具978-7-111-49966-4-Chapter06-238.jpg来完成,也可以采用其他方法来完成。

读者可以参考随书光盘CH6文件夹中的tsm_ex6_2.prt模型文件。

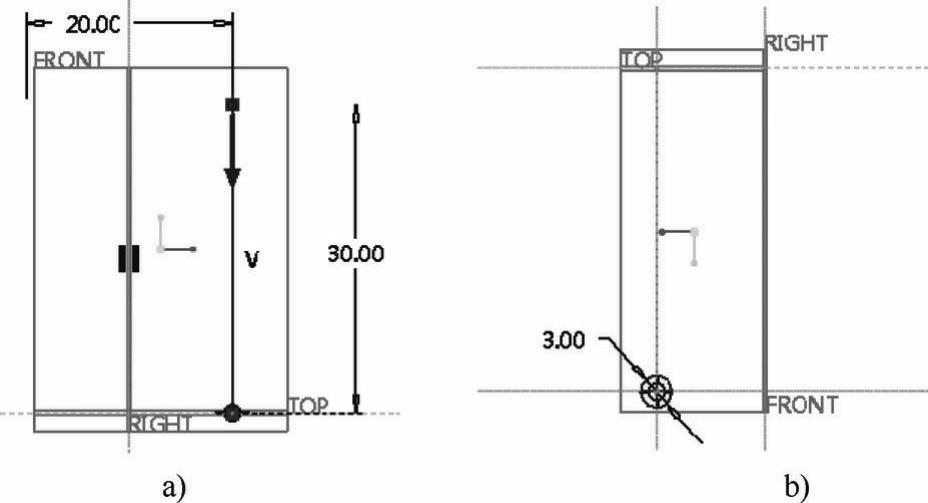

图6-121 定义螺旋扫描特征

a)螺旋扫描轮廓轨迹线草图 b)弹簧丝剖面(www.daowen.com)

设计题目3:设计一个蜗簧,效果如图6-122所示,其阿基米德蜗螺线方程如下。

theta=360*3*t

r=25+0.03*theta

z=0

该蜗簧钢丝剖面如图6-123所示。

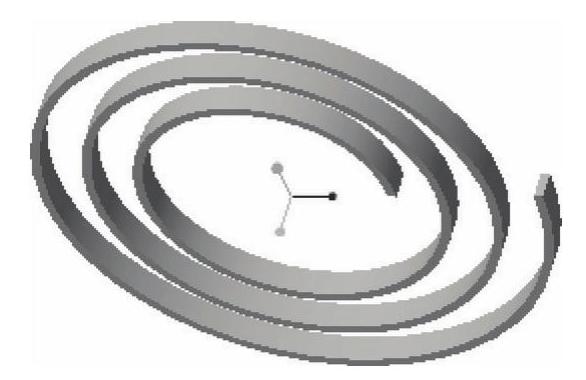

图6-122 蜗簧造型

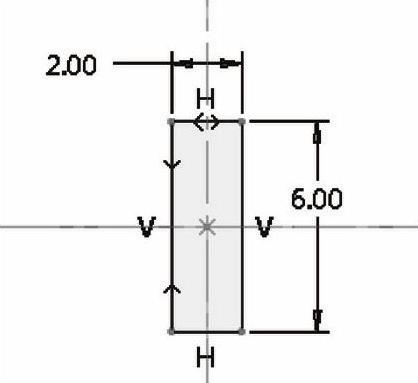

图6-123 蜗簧钢丝剖面

设计题目4:设计一个通用的圆柱螺旋弹簧,其工作圈数不大于7圈,完成的弹簧模型如图6-124所示,初始的弹簧中径为20,弹簧长度为20,弹簧丝直径为2,标准段的螺距为4.5。该弹簧初始模型的螺旋轮廓轨迹线如图6-125所示。

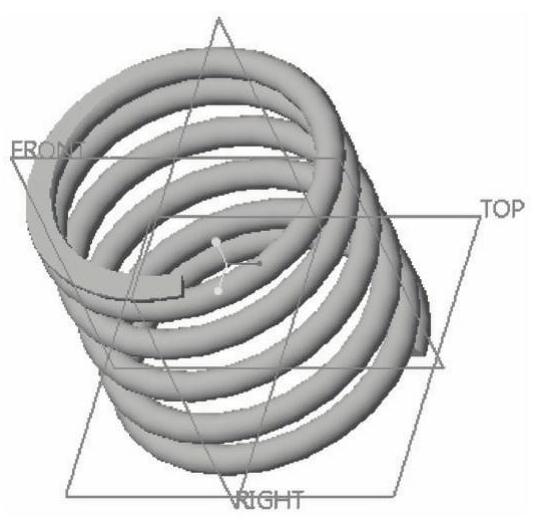

图6-124 完成的弹簧模型

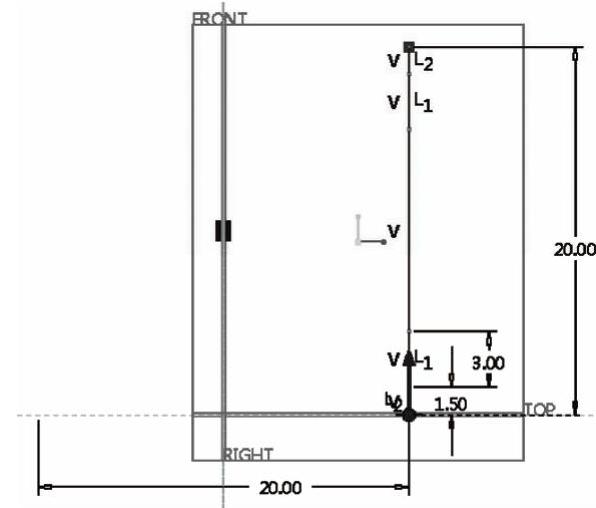

图6-125 螺旋轮廓轨迹线
