对弹簧模型进行柔性化（挠性化）设置，可在装配弹簧时将弹簧的长度设置为所需的长度，从而将其合理安装在适当的位置。

本实例的重点是学习如何设置弹簧的挠性。下面是具体的操作方法及步骤。

（1）在“快速访问”工具栏中单击“打开”按钮，打开随书光盘CH6文件夹中的tsm_6_6.prt文件，文件中的弹簧模型如图6-113所示，也可以采用本章第2个实例所完成的模型作为要设置为挠性体的弹簧模型。

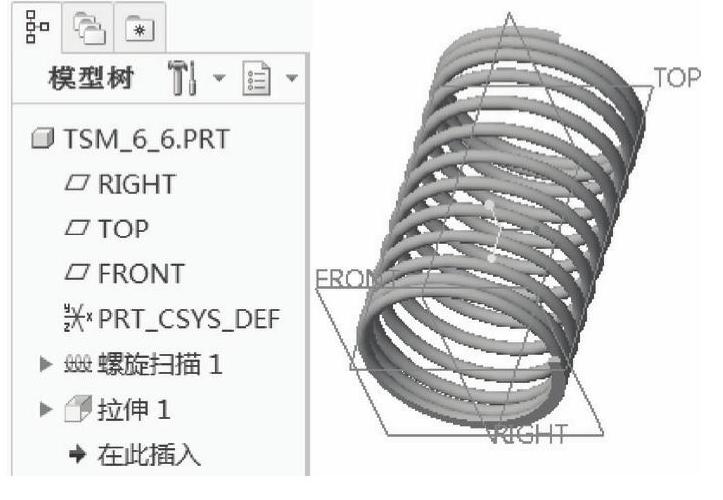

图6-113 要设置为挠性体的弹簧模型

（2）从功能区中打开“文件”选项卡，接着从“文件”选项卡中选择“准备”→“模型属性”命令，系统弹出“模型属性”对话框，如图6-114所示。

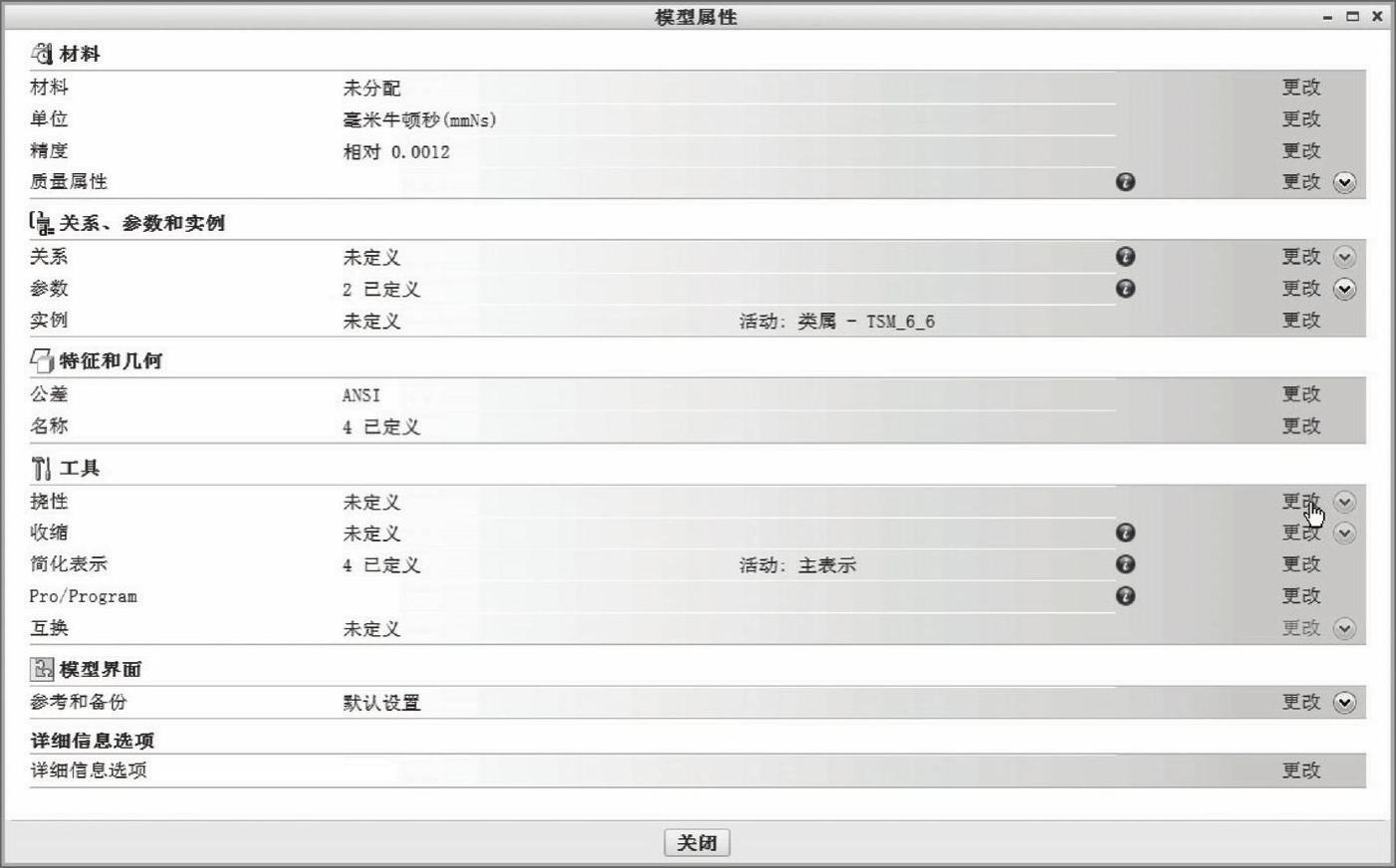

图6-114 “模型属性”对话框

（3）在“模型属性”对话框的“工具”选项组中选择“挠性”一行中的“更改”选项，系统弹出图6-115所示的“挠性：准备可变项”对话框。

（4）此时，“定义挠性模型设置尺寸”按钮处于被按下状态。在模型树上或者在模型窗口中单击螺旋扫描特征，出现一个菜单管理器，从中勾选“轮廓”复选框，如图6-116所示。

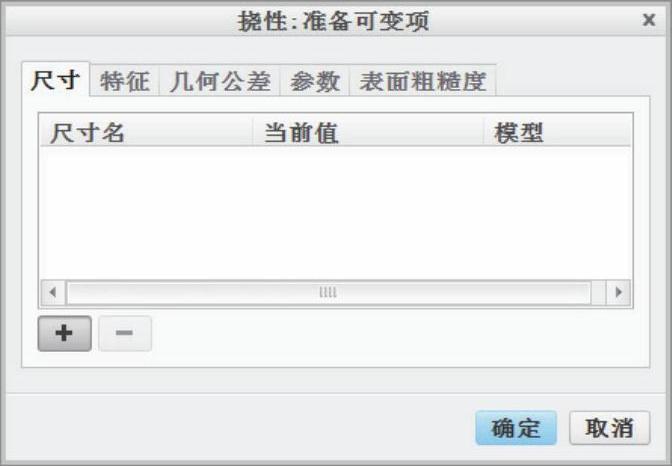

图6-115 “挠性：准备可变项”对话框(www.daowen.com)

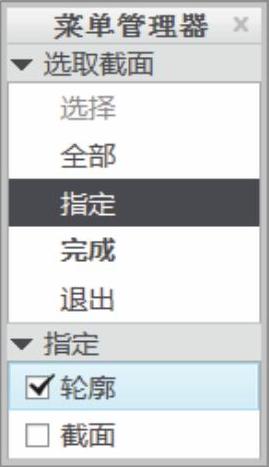

图6-116 菜单管理器

（5）在菜单管理器的“选取截面”菜单中选择“完成”选项，则此时模型显示出该螺旋扫描特征的轮廓尺寸，如图6-117所示。

（6）在模型中单击弹簧的长度尺寸100，单击鼠标中键确认，或者在“选择”对话框中单击“确定”按钮。此时该尺寸项目被收集在“挠性：准备可变项”对话框的“尺寸”选项卡中，如图6-118所示。

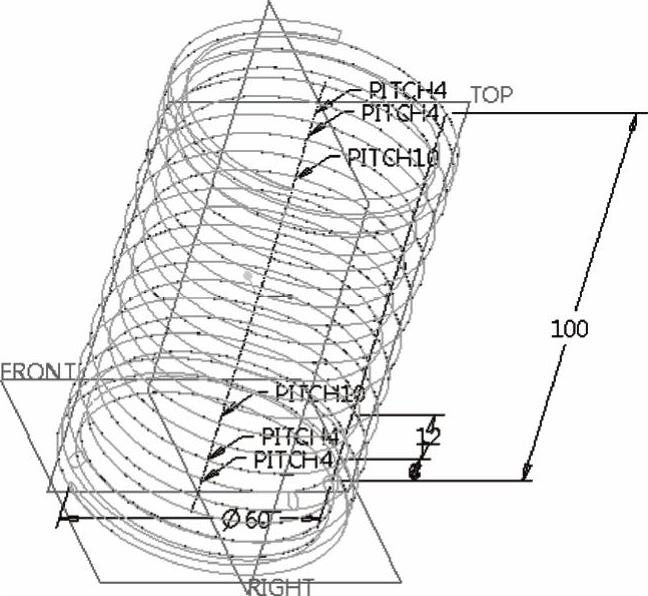

图6-117 显示指定项目的尺寸

图6-118 设置可变项目

（7）单击“确定”按钮。

（8）在“模型属性”对话框中单击“关闭”按钮。

（9）保存文件，完成本例操作。
