在Creo Parametric 3.0中，可以编辑设计简单的程序，对弹簧进行参数化设计，使之成为一个通用的零件模型。

下面通过一个实例来介绍这方面的应用。本实例所要建立的弹簧模型如图6-76所示，该弹簧模型的工作圈数大于7圈。

本实例的重点内容和目的是复习圆柱螺旋压缩弹簧的创建方法，读者应掌握设置弹簧参数、设计程序等内容。

具体的操作步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_6_5”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：创建弹簧主体。

（1）在“形状”组中单击“螺旋扫描”按钮，打开“螺旋扫描”选项卡。

（2）在“螺旋扫描”选项卡中单击“实体”按钮和“使用右手定则”按钮，接着打开“参考”下滑面板，从“截面方向”选项组中选择“穿过旋转轴”单选按钮。

（3）在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮，弹出“草绘”对话框，选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

（4）绘制图6-77所示的螺旋扫描轮廓线，该轮廓线由5段线段组成，另外还需要绘制一条用作螺旋中心轴的中心线。单击“确定”按钮，完成草绘并退出草绘模式。

（5）在“螺旋扫描”选项卡中打开“间距”下滑面板，将起点位置处的间距（螺距）设置为“4”，单击“添加间距”选项，添加一个间距点，该间距点的位置默认为终点，将该终点处的间距（螺距）值设置为“4”，如图6-78所示。

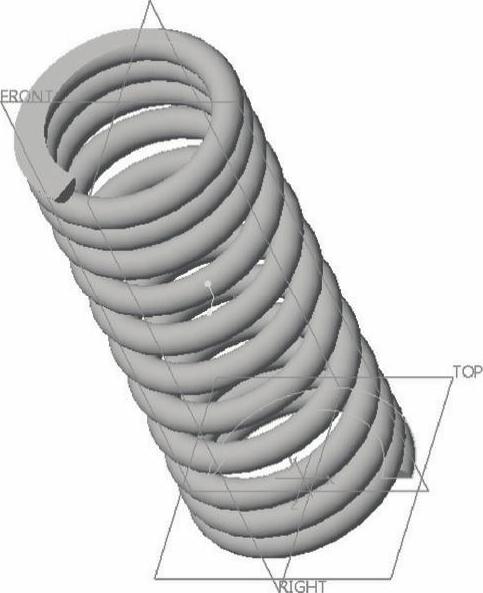

图6-76 弹簧模型

图6-77 草绘

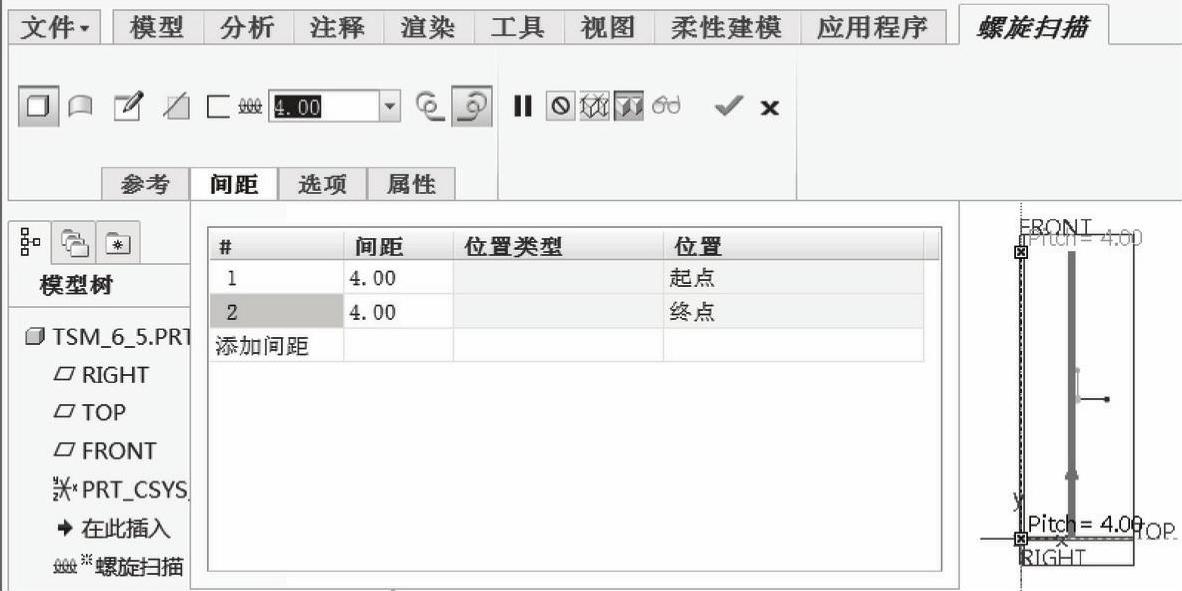

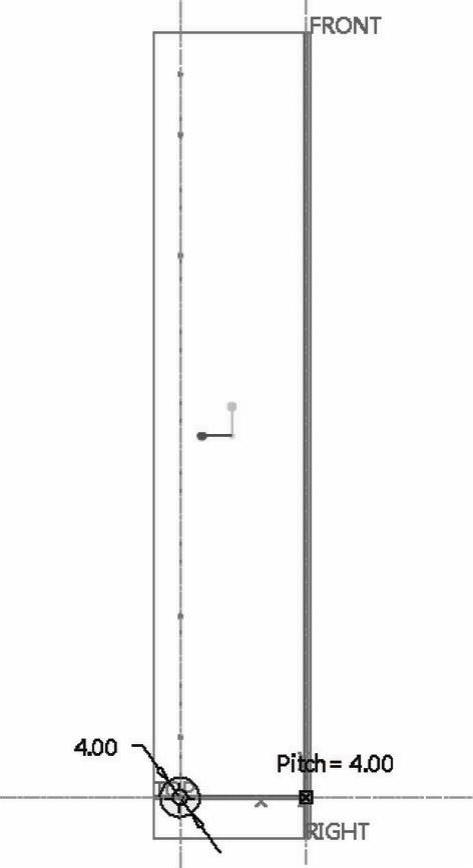

图6-78 设置起点和终点处的螺距值

（6）单击“添加间距”按钮以增加编号为3的间距位置点，从该点的“位置类型”单元格框中选择“按参考”，接着在图形窗口中选择离下端点最近的一个线段端点（在选择时可以适当放大视图，以不让起始箭头影响该点选择），并设置该点的间距为“4”，如图6-79所示。

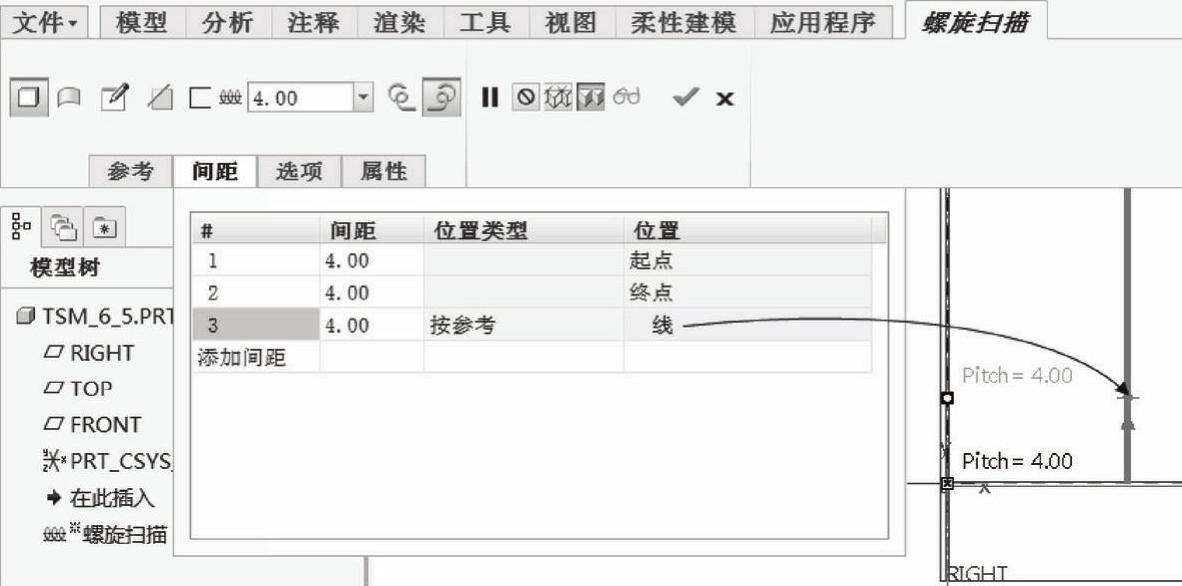

图6-79 指定第3点的位置及螺距值等

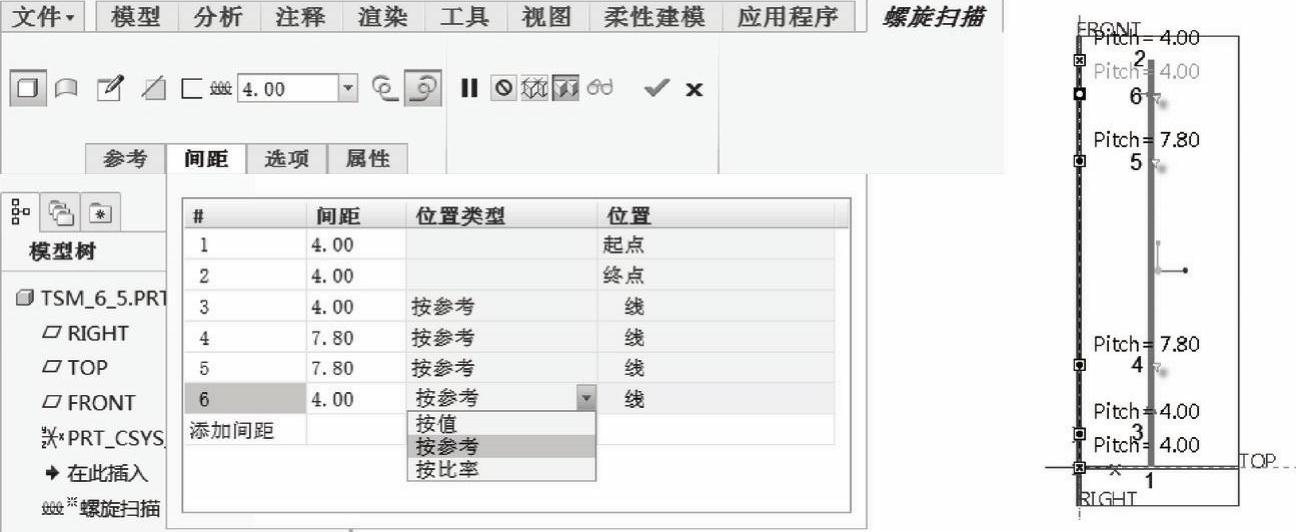

（7）使用同样的方法，添加其他3个间距点（第4点、第5点和第6点）并设置它们的位置类型和间距等，如图6-80所示。

图6-80 定义其他间距点

（8）在“螺旋扫描”选项卡中单击“创建或编辑扫描截面”按钮，进入草绘模式。绘制图6-81所示的弹簧丝，单击“确定”按钮。

（9）在“螺旋扫描”选项卡中单击“完成”按钮，按＜Ctrl+D＞组合键以标准方向视角显示模型，如图6-82所示。

图6-81 绘制弹簧丝

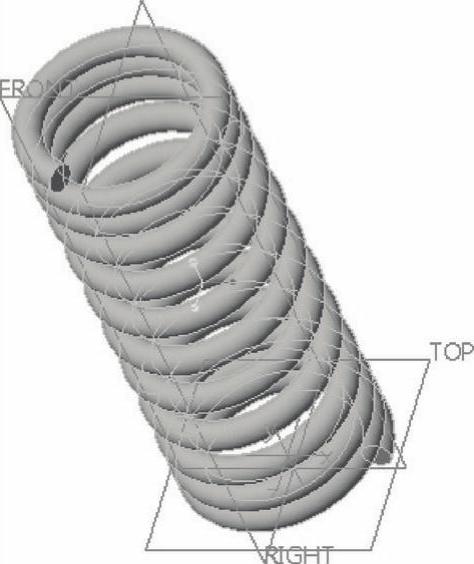

图6-82 建立的弹簧主体模型

步骤3：切平弹簧的两端。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡上指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）选择FRONT基准平面作为草绘平面，以默认的方向参考等进入草绘模式。

（4）绘制图6-83所示的草图，单击“确定”按钮。

（5）打开“拉伸”选项卡的“选项”下滑面板，将“侧1”和“侧2”的“深度选项”均设置为“（穿透）”选项。

（6）在“拉伸”选项卡中单击最右侧的“将材料的拉伸方向更改为草绘的另一侧”按钮。

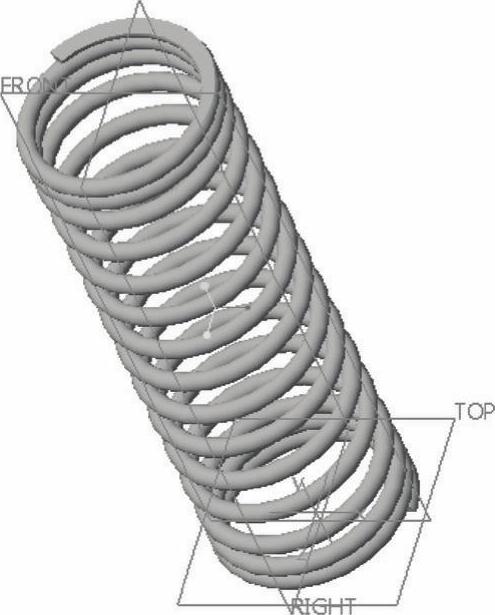

（7）单击“拉伸”选项卡中的“完成”按钮，切平两端的圆柱螺旋弹簧如图6-84所示（按＜Ctrl+D＞组合键以标准方向视角显示模型）。

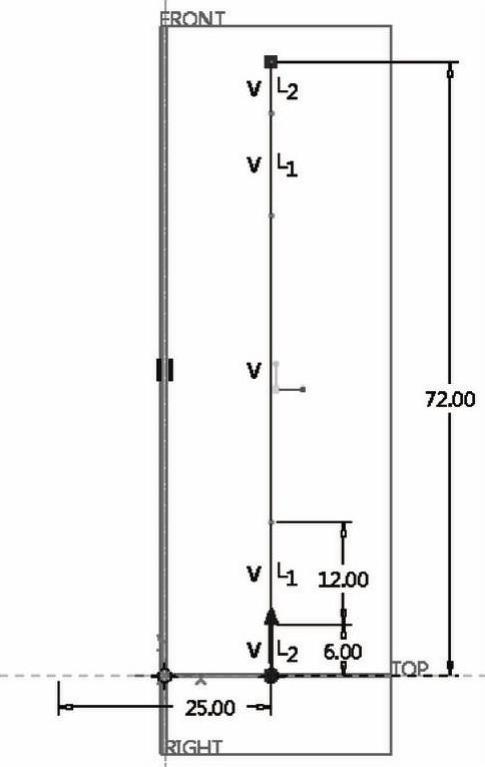

图6-83 草绘

图6-84 切平弹簧的两端

步骤4：添加参数。

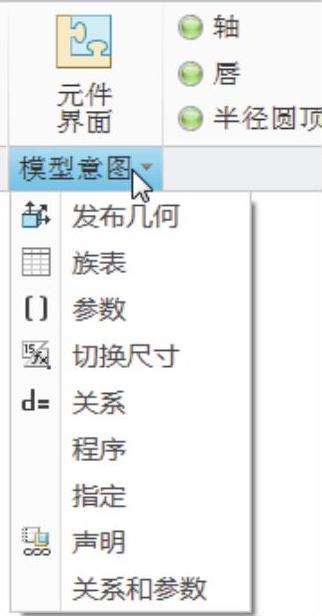

（1）在功能区的“模型”选项卡中打开“模型意图”组的溢出列表，如图6-85所示，接着单击“参数”按钮，打开图6-86所示的“参数”对话框。

图6-85 “模型意图”组溢出列表

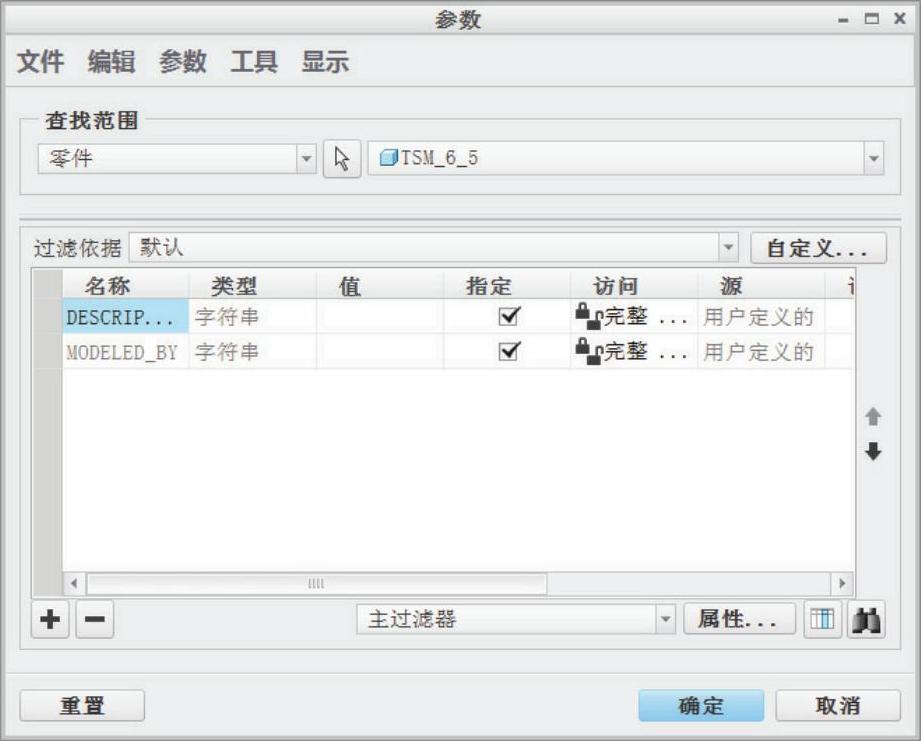

图6-86 “参数”对话框

（2）单击“添加新参数”按钮，添加一个新参数，接着再单击“添加新参数”按钮3次，即一共添加4个参数。将这4个新参数分别命名为“弹簧中径”“弹簧长度”“弹簧丝直径”和“标准螺距”，并设置相应的初始值，如图6-87所示。

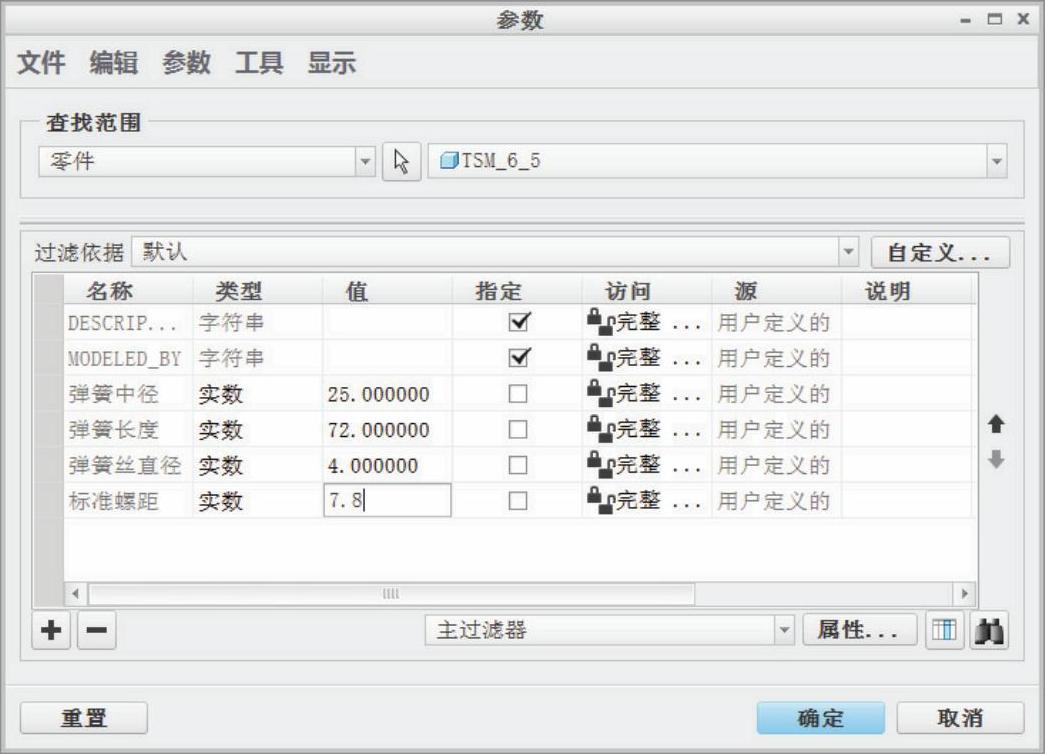

图6-87 添加新参数

（3）单击“参数”对话框的“确定”按钮。

步骤5：设置关系式。

（1）在功能区的“模型”选项卡中打开“模型意图”组的溢出列表，如图6-85所示，接着单击“关系”按钮，打开“关系”对话框。

（2）在“关系”对话框“查找范围”选项组的下拉列表框中选择“特征”选项。

（3）在模型树上单击“拉伸”特征，则在模型中显示其尺寸代号，如图6-88所示。

（4）在模型树上单击“螺旋扫描”特征，此时出现图6-89所示的菜单管理器，直接选择“全部”选项，显示螺旋扫描特征的全部尺寸代号，如图6-90所示。

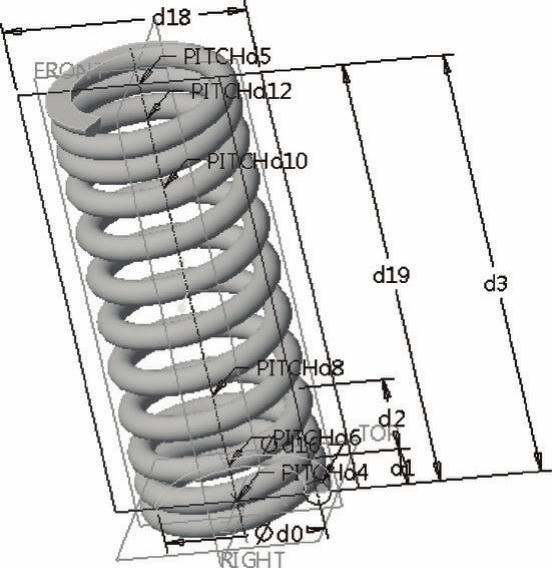

图6-88 显示拉伸的尺寸代号

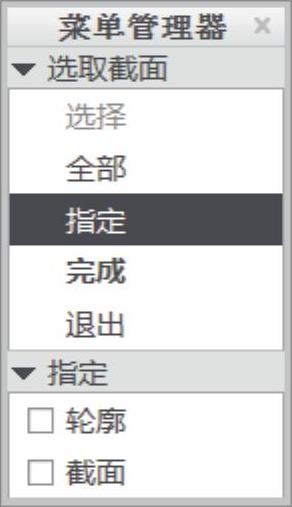

图6-89 菜单管理器

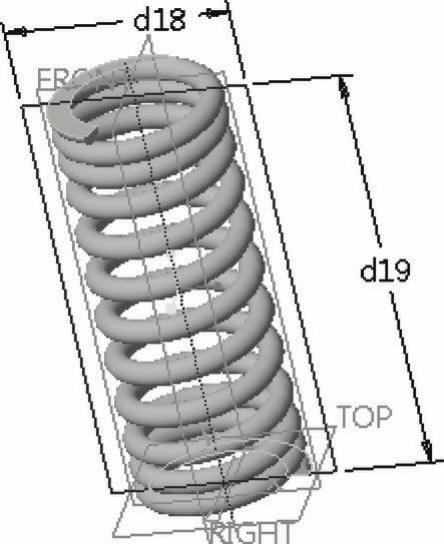

图6-90 显示螺旋扫描尺寸代号

（5）在“关系”对话框的文本框中输入以下关系式。

d3=弹簧长度

d0=弹簧中径

d16=弹簧丝直径

d8=标准螺距

d10=d8

d4=d16

d5=d4

d6=d16

d12=d6

d1=1.5*弹簧丝直径

d2=3*弹簧丝直径

d19=弹簧长度

d18=弹簧中径+弹簧丝直径

说明：实际操作时，关系式中的尺寸代号以系统在模型区域中显示的为准，在输入关系式时需要认真分析尺寸代号与设定参数之间的关系，否则容易出错。(www.daowen.com)

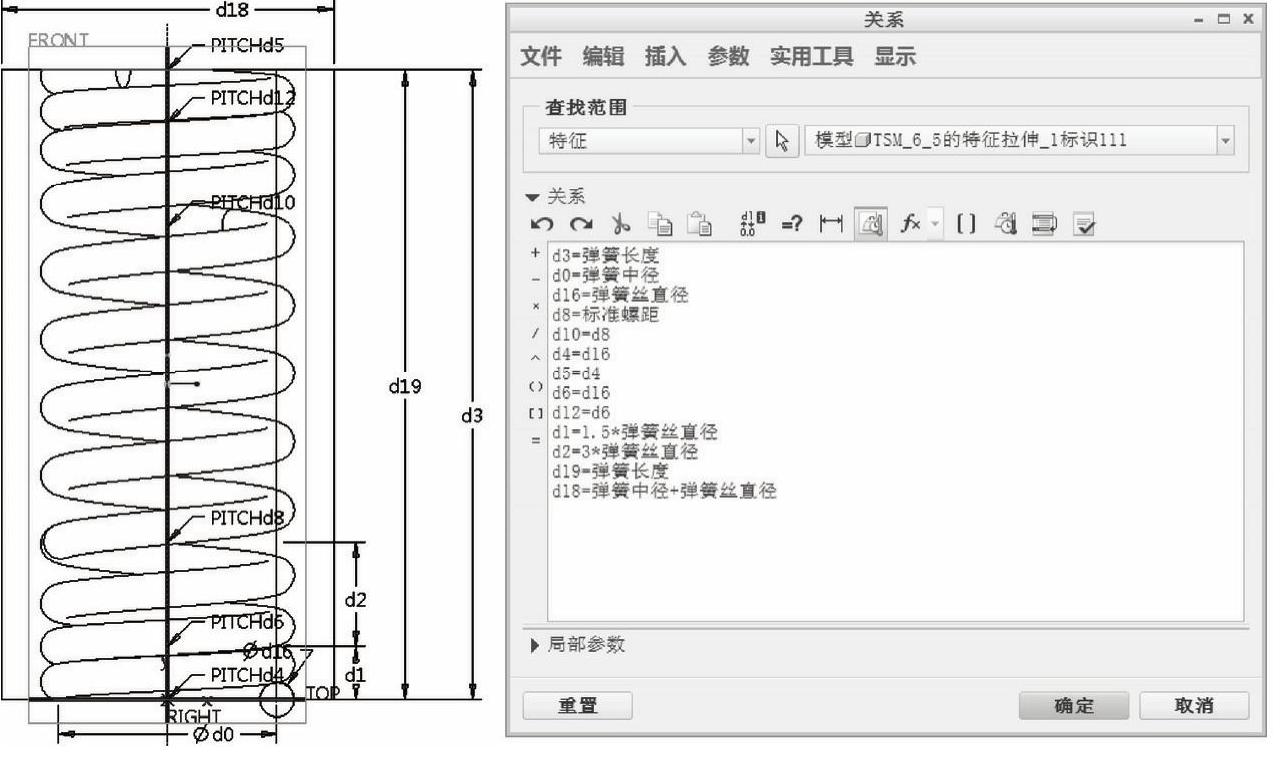

此时，“关系”对话框如图6-91所示。

图6-91 设置关系式

（6）单击“关系”对话框中的“确定”按钮。

（7）在“图形”工具栏中单击“重画当前视图”按钮。

步骤6：设计简单程序，使该弹簧成为通用模型。

（1）在功能区中切换至“工具”选项卡，从图6-92所示的“模型意图”组溢出列表中选择“程序”命令，弹出图6-93所示的菜单管理器。

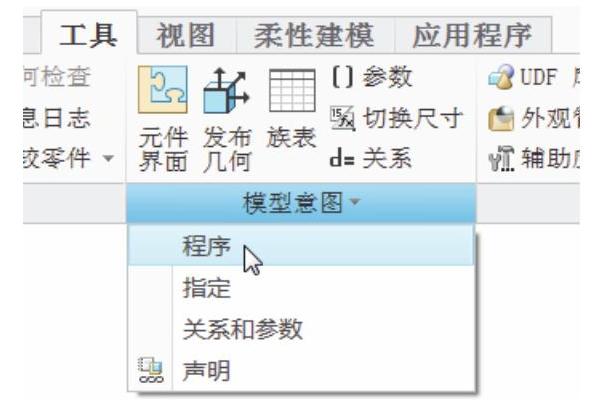

图6-92 选择“程序”命令

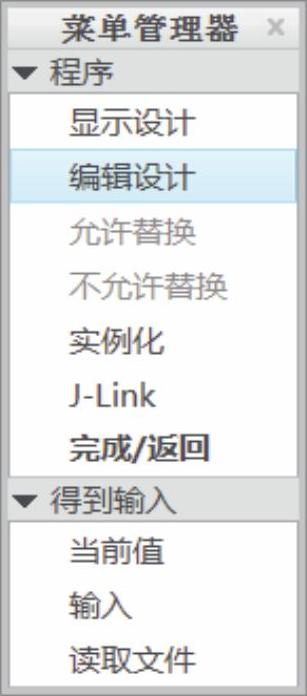

图6-93 菜单管理器

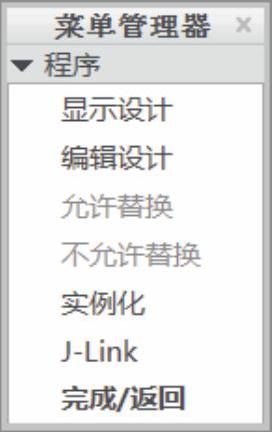

（2）在菜单管理器的“程序”菜单中选择“编辑设计”选项，系统弹出图6-94所示的程序编辑窗口（记事本）。

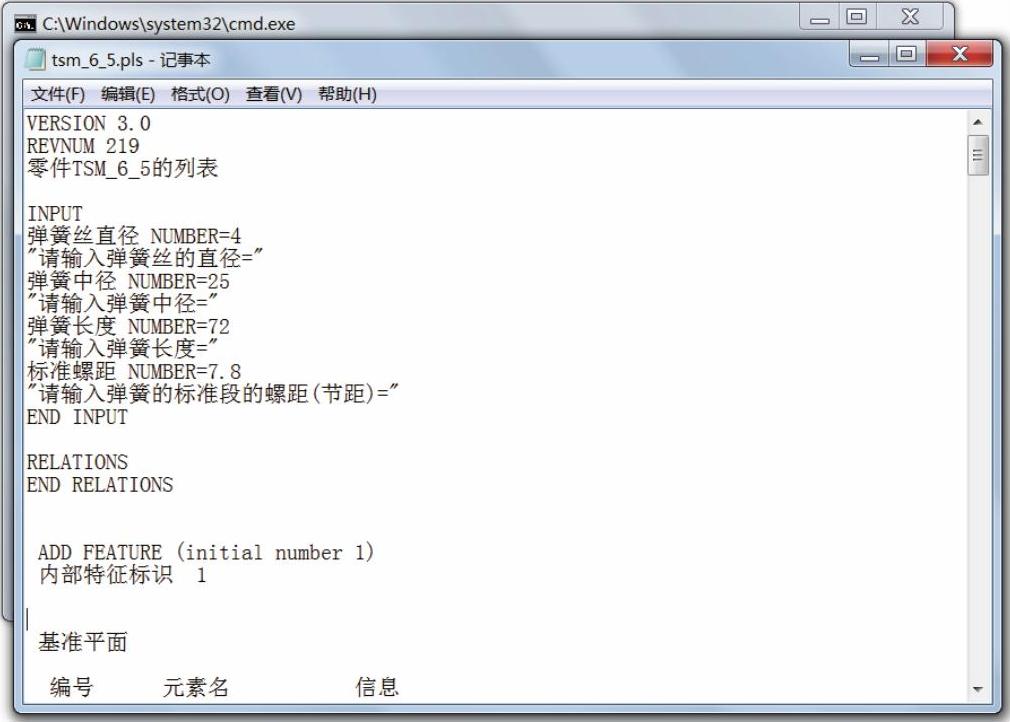

图6-94 程序编辑窗口（记事本）

（3）在INPUT和ENDINPUT之间输入如下语句：

弹簧丝直径NUMBER=4

"请输入弹簧丝的直径="

弹簧中径NUMBER=25

"请输入弹簧中径="

弹簧长度NUMBER=72

"请输入弹簧长度="

标准螺距NUMBER=7.8

"请输入弹簧的标准段的螺距（节距）="

完成后的窗口如图6-95所示。

图6-95 输入程序

（4）在记事本窗口中，从“文件”下拉菜单中选择“保存”命令，接着从“文件”下拉菜单中选择“退出”命令。

（5）系统弹出图6-96所示的提示对话信息，单击“是”按钮。

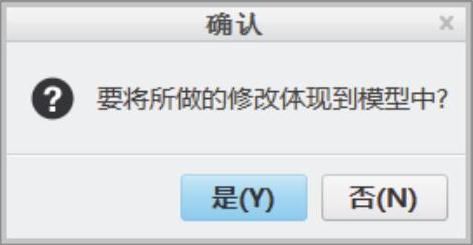

图6-96 提示对话

此时，菜单管理器如图6-97所示，系统提供了3种输入参数的选项，由用户选择其中的一种方式来进行尺寸参数的变更。

（6）在菜单管理器的“得到输入”菜单中选择“输入”命令，则菜单管理器变为图6-98所示（提供INPUTSEL菜单），从中选择“全选”命令，如图6-99所示。然后选择“完成选择”命令。

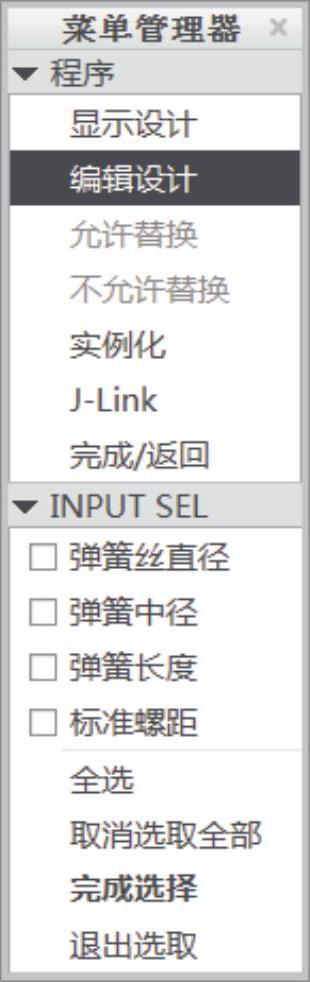

图6-97 菜单管理器

图6-98 出现“INPUTSEL”菜单

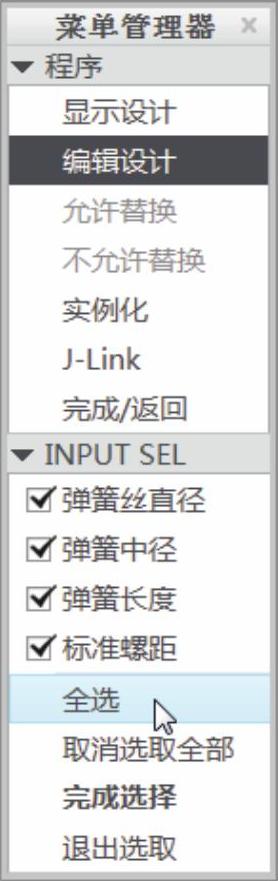

图6-99 选择全部

（7）在信息区出现之前设置的输入提示信息如图6-100所示，输入弹簧丝的直径为“3”，单击“接受”按钮。

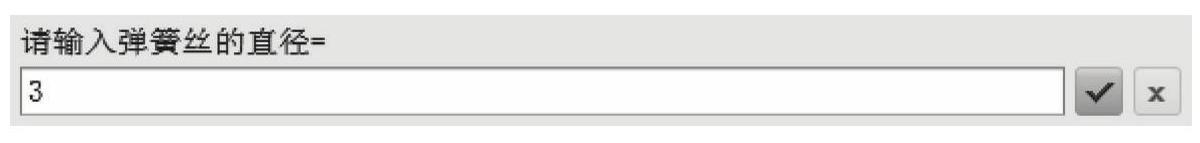

图6-100 输入弹簧丝直径

（8）输入弹簧中径为“30”，如图6-101所示，单击“接受”按钮。

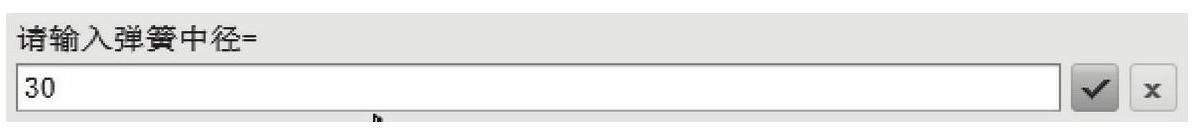

图6-101 输入弹簧中径

（9）输入弹簧长度为“100”，如图6-102所示，单击“接受”按钮。

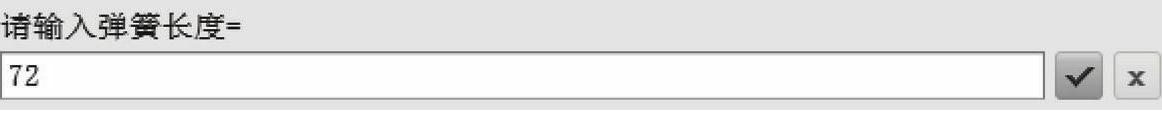

图6-102 输入弹簧长度

（10）输入弹簧标准段的节距为“8”，如图6-103所示，单击“接受”按钮。

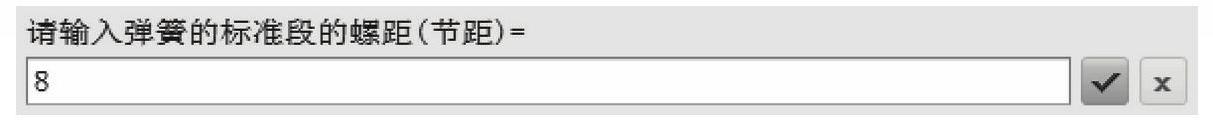

图6-103 输入标准段的节距

（11）Creo Parametric 3.0自动再生模型（重新生成模型），即由输入的尺寸值驱动模型，结果如图6-104所示。在菜单管理器的“程序”菜单中选择“完成/返回”选项。

步骤7：重新输入设计信息。

（1）在功能区“模型”选项卡的“操作”组中单击“重新生成”按钮，此时系统弹出图6-105所示的菜单管理器。

（2）在菜单管理器的“得到输入”菜单中选择“输入”命令，接着在图6-106所示的“INPUTSEL”菜单中勾选“弹簧丝直径”“弹簧中径”“弹簧长度”和“标准螺距”复选框，然后选择“完成选择”命令。

图6-104 自动再生模型

图6-105 菜单管理器

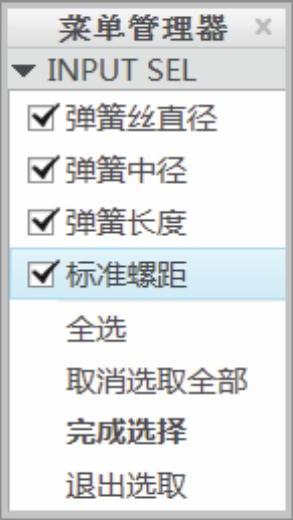

图6-106 选择要重新输入的参数

（3）输入弹簧丝的直径为“4”，如图6-107所示，单击“接受”按钮。

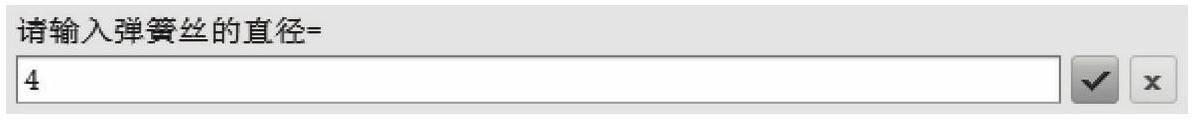

图6-107 输入弹簧丝的直径

（4）输入弹簧中径为“25”，如图6-108所示，单击“接受”按钮。

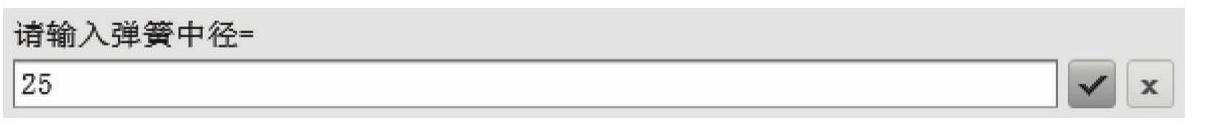

图6-108 输入弹簧中径

（5）输入弹簧长度为“72”，如图6-109所示，单击“接受”按钮。

图6-109 输入弹簧长度

（6）输入弹簧标准段的节距为“7.8”，如图6-110所示，单击“接受”按钮。

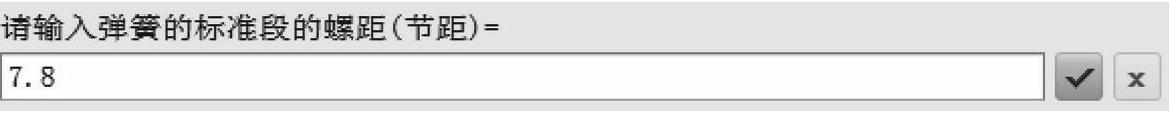

图6-110 输入所需节距

再生后的弹簧如图6-111所示。

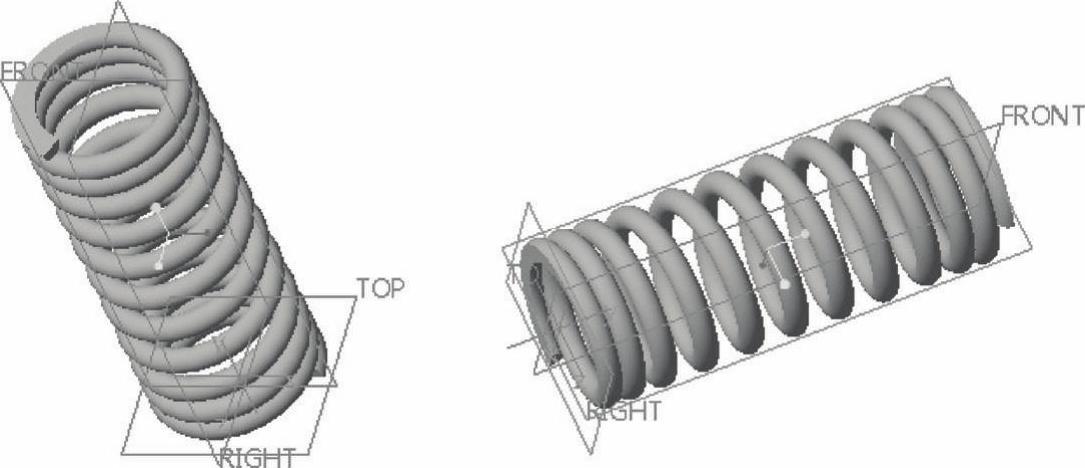

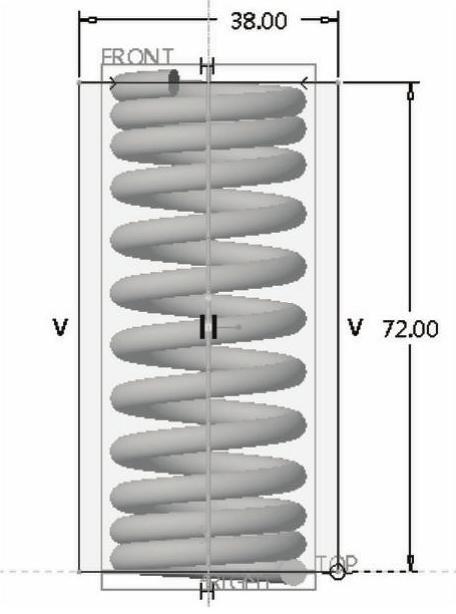

图6-111 重新输入设计参数后再生的弹簧

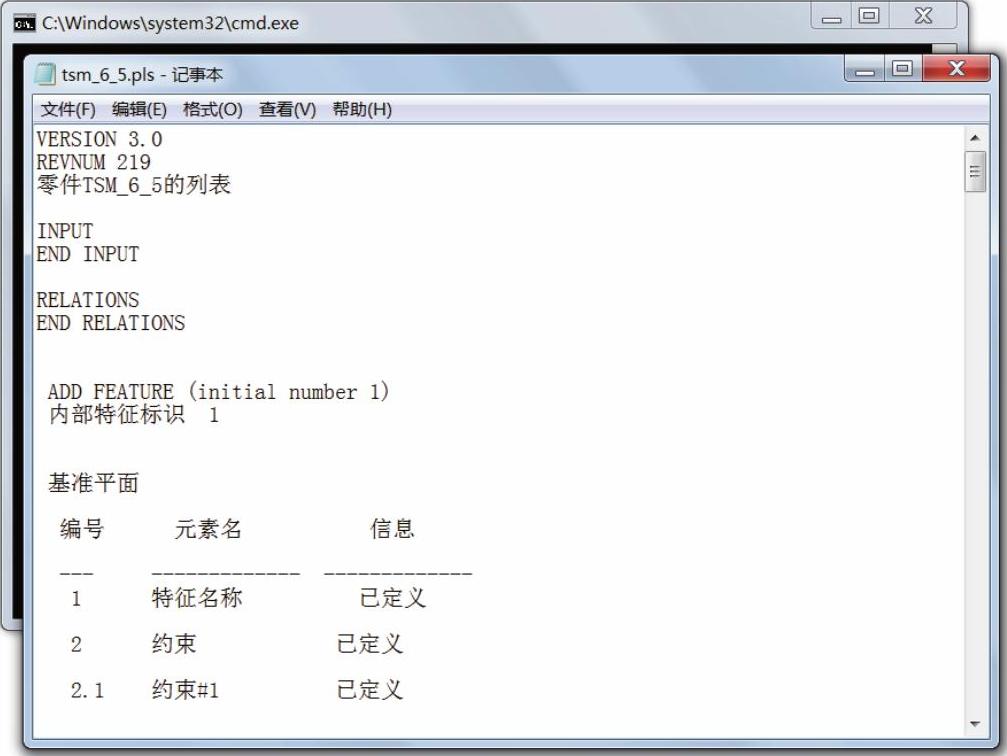

此时，若从“模型意图”组溢出列表中选择“程序”命令，并在弹出的菜单管理器中选择“显示设计”选项，则弹出图6-112所示的信息窗口，上面将该零件的特征列表信息显示出来，以供查阅。查阅完信息后，单击“关闭”按钮。

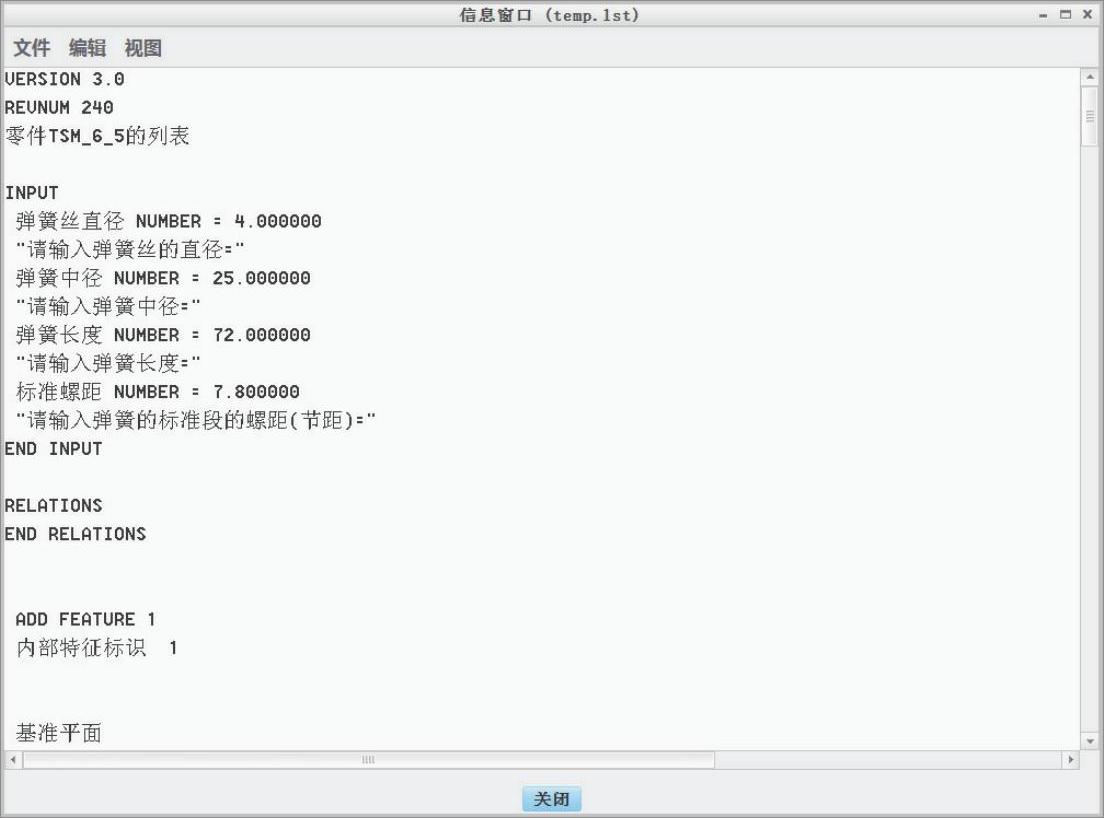

图6-112 信息窗口
