螺距为6.2的圆柱螺旋弹簧实例

时间:2023-06-18 理论教育 版权反馈
【摘要】:本实例先建立图6-2a所示的等螺距圆柱螺旋弹簧,然后在该弹簧的两端设计挂钩,如图6-2b所示,以方便钩住其他零件或物体。图6-2 等螺距圆柱螺旋弹簧a)等螺距圆柱螺旋弹簧主体 b)给弹簧设计挂钩在本实例中,重点学习“螺旋扫描”工具命令的应用,并初步掌握创建圆柱螺旋弹簧的一般方法及其步骤,以及通过扫描方式创建挂钩的方法。图6-24 绘制扫描剖面图6-25 弹簧造型本实例创建的圆柱螺旋弹簧通常作为拉伸弹簧使用。

螺距为6.2的圆柱螺旋弹簧实例

本实例先建立图6-2a所示的等螺距圆柱螺旋弹簧,然后在该弹簧的两端设计挂钩,如图6-2b所示,以方便钩住其他零件或物体。

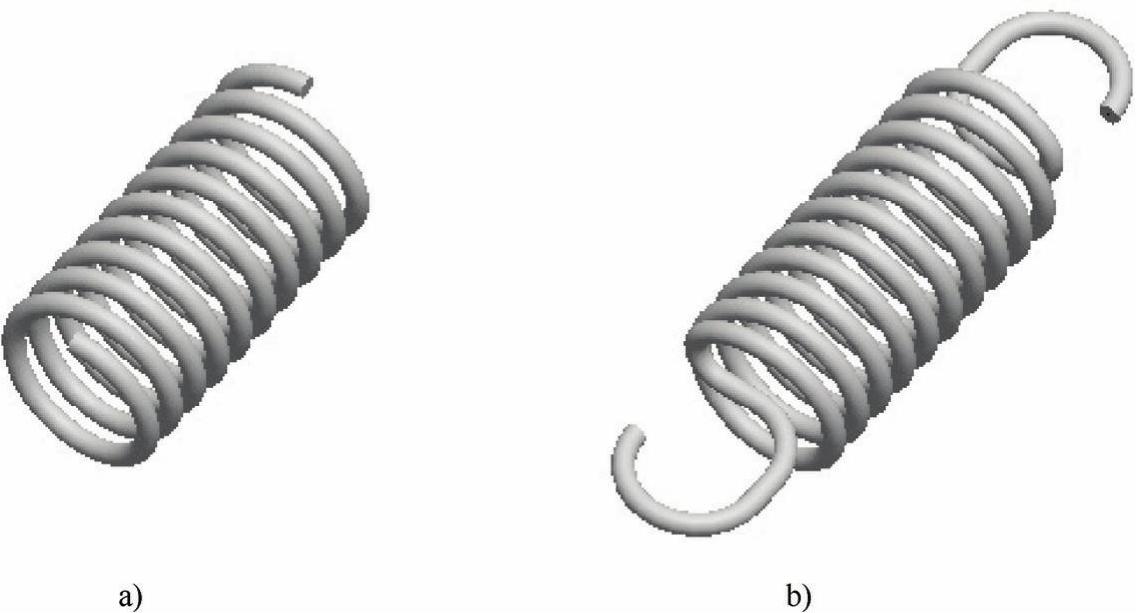

图6-2 等螺距圆柱螺旋弹簧

a)等螺距圆柱螺旋弹簧主体 b)给弹簧设计挂钩

在本实例中,重点学习“螺旋扫描”工具命令的应用,并初步掌握创建圆柱螺旋弹簧的一般方法及其步骤,以及通过扫描方式创建挂钩的方法。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter06-9.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_6_1”;取消勾选“使用默认模板”复选框,以取消使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:创建弹簧主体。



图6-3 单击“螺旋扫描”按钮


图6-4 “螺旋扫描”选项卡

(2)在“螺旋扫描”选项卡中单击“实体”按钮978-7-111-49966-4-Chapter06-13.jpg和“使用右手定则”按钮978-7-111-49966-4-Chapter06-14.jpg,接着打开“参考”下滑面板,从“截面方向”选项组中选择“穿过旋转轴”单选按钮。

(3)在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮,弹出“草绘”对话框,选择FRONT基准平面作为草绘平面,默认以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘模式。

(4)绘制图6-5所示的图形,在此过程中可单击“草绘”组中的“中心线”按钮978-7-111-49966-4-Chapter06-15.jpg来绘制一条竖直的中心线。单击“确定”按钮978-7-111-49966-4-Chapter06-16.jpg,完成草绘并退出草绘模式。



图6-5 绘制弹簧草图


图6-6 指定螺距值为6.8

(6)在“螺旋扫描”选项卡中单击“创建或编辑扫描截面”按钮978-7-111-49966-4-Chapter06-20.jpg,进入草绘器。


(8)在“螺旋扫描”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter06-22.jpg,完成创建螺旋扫描实体,按<Ctrl+D>组合键,可以看到螺旋扫描实体如图6-8所示。

步骤3:草绘曲线1。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter06-23.jpg,打开“草绘”对话框。

(2)选择TOP基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,如图6-9所示,单击“草绘”按钮,进入草绘模式。

(3)绘制图6-10所示的曲线。



图6-7 绘制弹簧丝剖面


图6-8 螺旋弹簧主体


图6-9 定义草绘平面与草绘方向


图6-10 绘制曲线

步骤4:草绘曲线2。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter06-29.jpg,打开“草绘”对话框。

(2)选择RIGHT基准平面作为草绘平面,以TOP基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘模式。

(3)绘制图6-11所示的曲线。


图6-11 绘制曲线


步骤5:创建扫描特征,形成一个挂钩结构。

(1)单击“扫描”按钮978-7-111-49966-4-Chapter06-32.jpg,打开“扫描”选项卡,并确保在该选项卡中选中图6-12所示的按钮。


图6-12 “扫描”选项卡

(2)在“扫描”选项卡中打开“参考”下滑面板,“轨迹”收集器处于活动状态,在图形窗口中单击图6-13所示的一段曲线,接着在按住<Shift>键的同时单击与之相接的另一段曲线,以选中整条相连曲线作为原点轨迹,如图6-14所示(注意原点轨迹的起点箭头方向)。另外,从“横平面控制”下拉列表框中选择“垂直于轨迹”选项,从“水平/竖直控制”下拉列表框中选择“自动”选项。(www.daowen.com)


图6-13 选择一段曲线


图6-14 定义整条扫描曲线

(3)在“扫描”选项卡中单击“创建或编辑扫描剖面”按钮978-7-111-49966-4-Chapter06-36.jpg,绘制图6-15所示的扫描剖面,然后单击“确定”按钮978-7-111-49966-4-Chapter06-37.jpg

动态预览如图6-16所示。


图6-15 绘制扫描剖面


图6-16 动态预览

(4)在“扫描”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter06-40.jpg,其中一个挂钩完成后的模型效果如图6-17所示。


图6-17 完成其中的一个挂钩

步骤6:创建基准平面。

(1)单击“基准平面”按钮978-7-111-49966-4-Chapter06-42.jpg,打开“基准平面”对话框。

(2)选择TOP基准平面作为偏移参考,输入偏移距离为“68”,如图6-18所示,单击“确定”按钮。

完成创建基准平面DTM1。


图6-18 定义基准平面DTM1

步骤7:在DTM1基准平面内绘制曲线。

(1)默认选中DTM1基准平面,单击“草绘”按钮978-7-111-49966-4-Chapter06-44.jpg,则系统默认以DTM1基准平面作为草绘平面来进入草绘模式。

(2)绘制图6-19所示的曲线。


步骤8:在RIGHT基准平面内绘制曲线。

(1)单击“草绘”按钮978-7-111-49966-4-Chapter06-46.jpg,打开“草绘”对话框。

(2)选择RIGHT基准平面作为草绘平面,以TOP基准平面作为“左”方向参考,单击“草绘”模式。

(3)在功能区“草绘”选项卡的“设置”组中单击“参考”按钮978-7-111-49966-4-Chapter06-47.jpg,弹出“参考”对话框,增加选择DTM1基准平面作为参考,如图6-20所示,然后单击“关闭”按钮以关闭“参考”对话框。


图6-19 绘制步骤7的曲线


图6-20 绘制步骤8的曲线1

(4)绘制图6-21所示的曲线。


图6-21 绘制步骤8的曲线2


步骤9:以扫描的方式建立另一处挂钩。

(1)单击“扫描”按钮978-7-111-49966-4-Chapter06-52.jpg,打开“扫描”选项卡。

(2)在“扫描”选项卡中单击“实体”按钮978-7-111-49966-4-Chapter06-53.jpg和“沿扫描进行草绘时截面保持不变”按钮978-7-111-49966-4-Chapter06-54.jpg

(3)打开“参考”下滑面板,单击图6-22所示的一段曲线,接着在按<Shift>键的同时单击图6-23所示的另一段曲线,以选中的整条相连曲线作为原点轨迹。


图6-22 单击一段曲线


图6-23 按住<Shift>键的同时单击另一段曲线

(4)在“扫描”选项卡中单击“创建或编辑扫描剖面”按钮978-7-111-49966-4-Chapter06-57.jpg,绘制图6-24所示的扫描剖面,然后单击“确定”按钮978-7-111-49966-4-Chapter06-58.jpg

(5)在“扫描”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter06-59.jpg,完成的弹簧造型效果如图6-25所示。


图6-24 绘制扫描剖面


图6-25 弹簧造型

本实例创建的圆柱螺旋弹簧通常作为拉伸弹簧使用。由于圆柱螺旋拉伸弹簧在空载时,各圈一般相互并拢,所以在创建该类拉伸弹簧空载状态时的造型时,可以将其各圈的节距设置等于其弹簧丝的直径,例如在本例中,可以将螺距(节距)设置为4。
