设计题目1:设计图4-105所示的连杆,具体的尺寸由读者根据要完成的模型效果自行决定。
设计题目2:在Creo Parametric 3.0软件中,按照下列简述的大概思路来完成图4-106所示的支架三维模型,相关的细节尺寸可由读者自行确定。

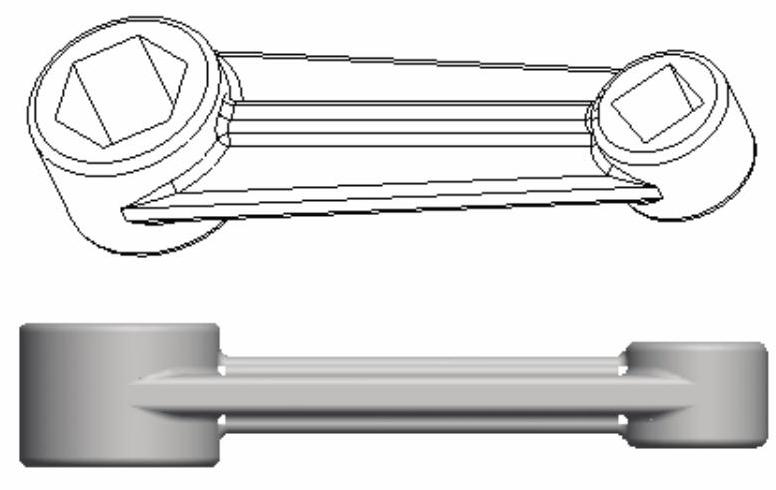

图4-105 练习的连杆模型效果

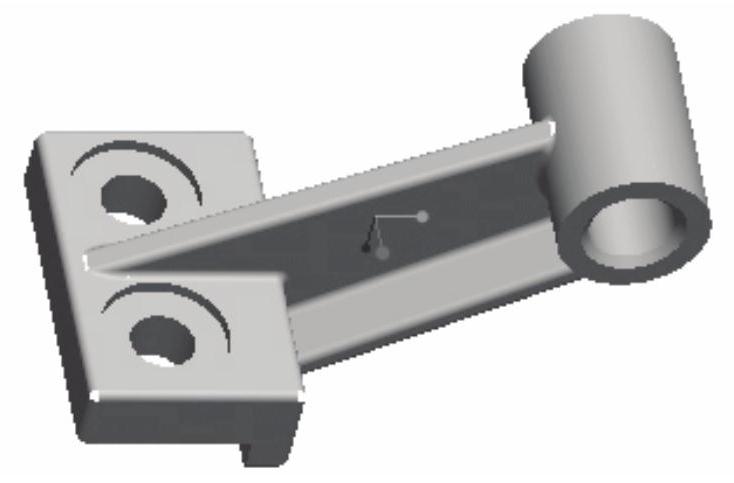

图4-106 支架模型
(1)利用“拉伸”按钮,创建图4-107所示的拉伸特征,拉伸深度值为“80”。

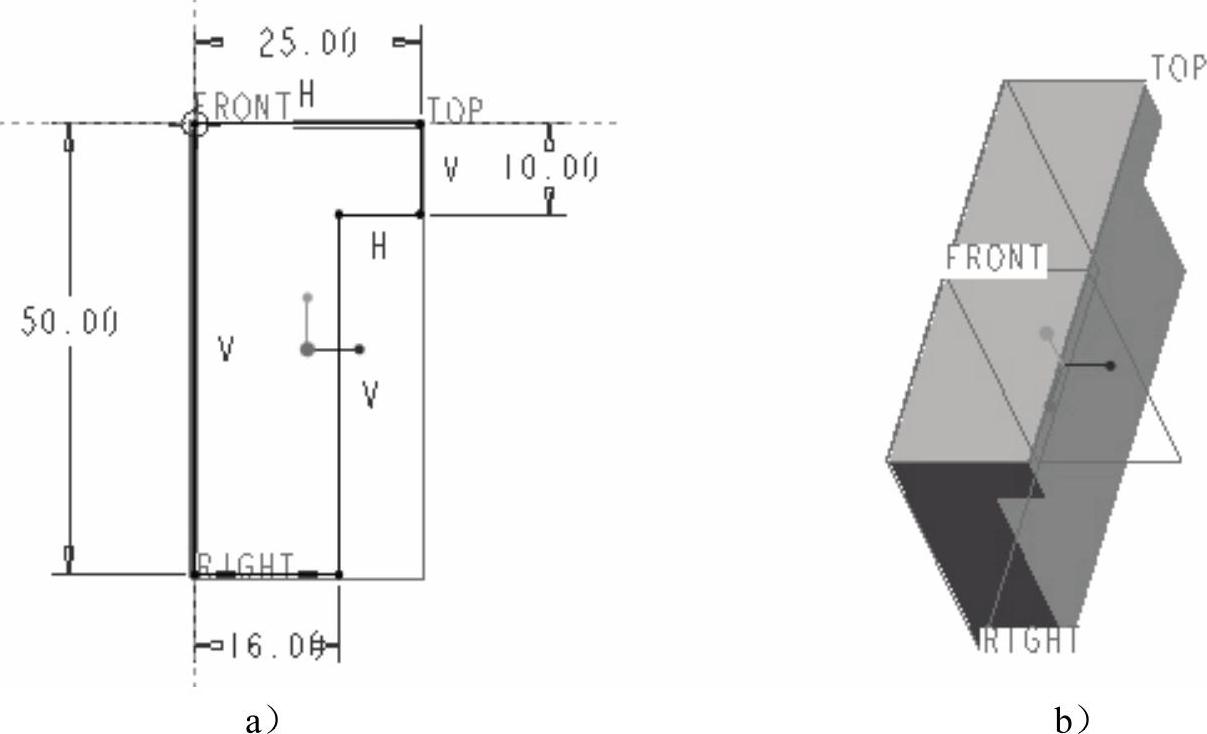

图4-107 创建拉伸特征
a)拉伸剖面 b)拉伸特征
(2)利用“拉伸”按钮创建图4-108所示的拉伸特征。
(3)利用“拉伸”按钮创建图4-109所示的拉伸特征。

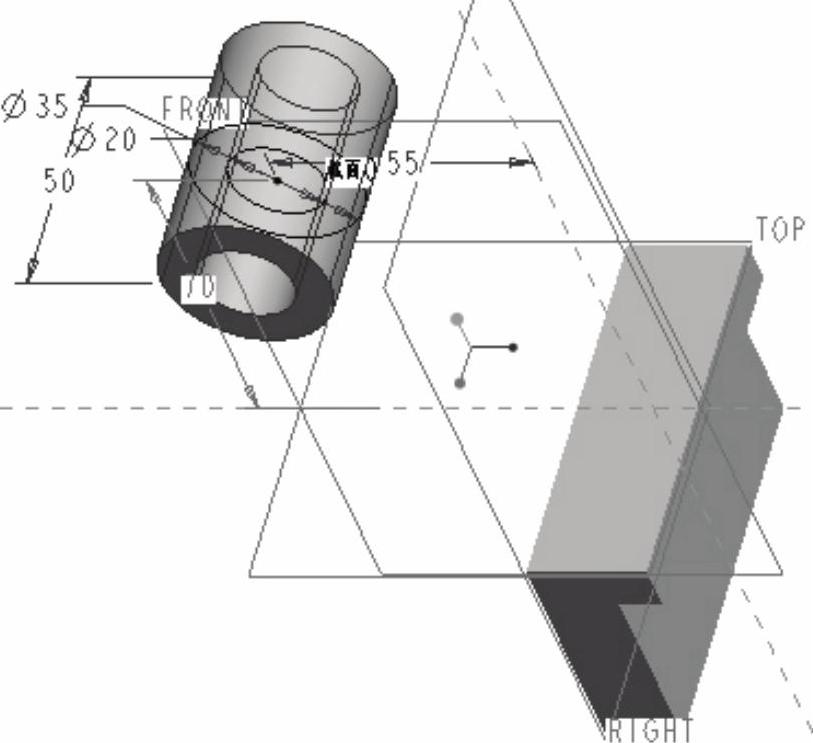

图4-108 创建圆环形状的拉伸特征
(www.daowen.com)

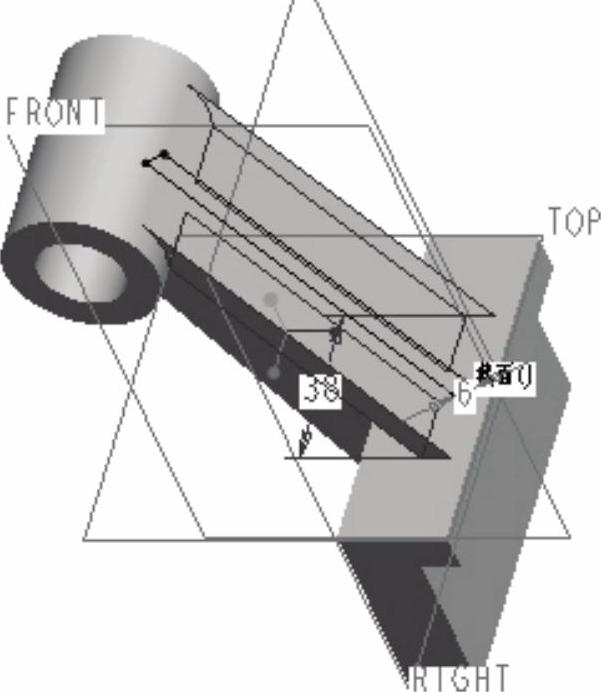

图4-109 创建连接用的拉伸特征
(4)利用“拉伸”按钮创建图4-110所示的拉伸特征。
(5)利用“孔”按钮创建图4-111所示的草绘孔特征。

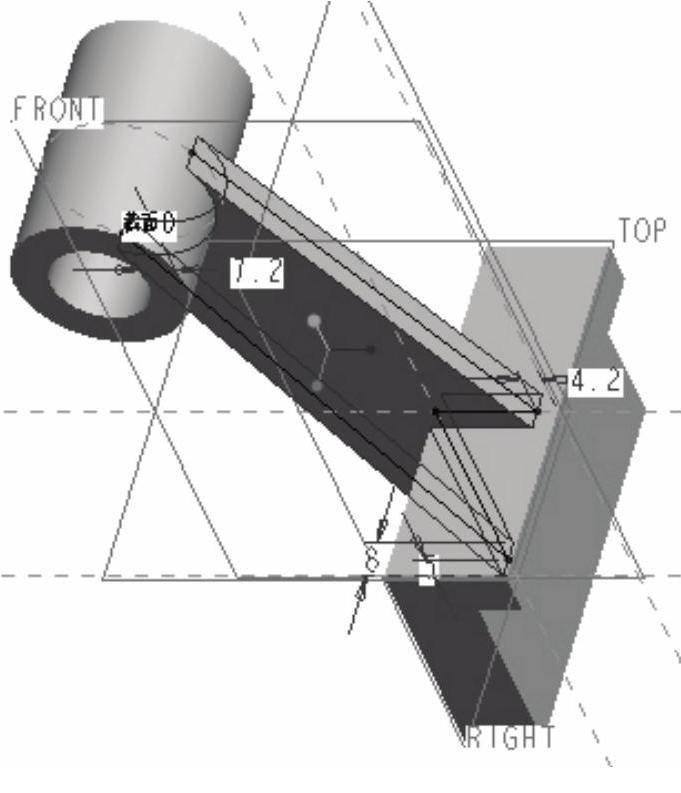

图4-110 创建拉伸特征

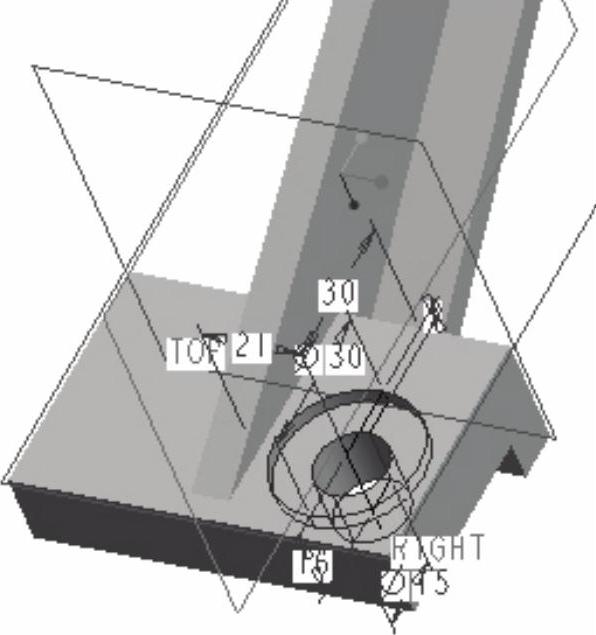

图4-111 创建草绘孔特征
(6)利用“镜像”按钮创建另一个草绘孔,如图4-112所示。
(7)利用“边倒角”按钮和“倒角”按钮完善该支架的设计,完成的参考效果如图4-113所示。

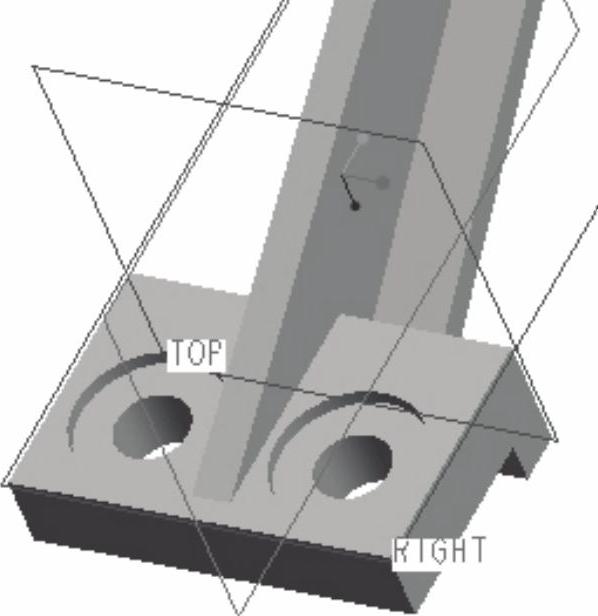

图4-112 镜像结果
图4-113 倒角及倒角后的效果
