如何创建支座——详细步骤分享

本实例所完成的支座零件如图4-74所示。该零件凸出结构较多，孔也比较多，还需要考虑一些过渡圆角特征与倒角特征。

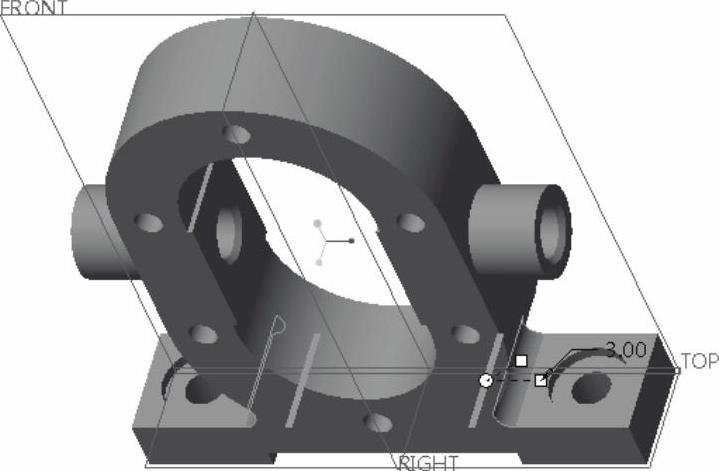

图4-74 支座

本实例的重点是综合利用拉伸工具、镜像工具、孔工具、倒角工具和倒角工具来创建支座。制作思路是首先创建模型的主体框架，接着创建圆台、孔特征等，最后是创建倒角特征和圆角特征。

该支座零件的设计方法及步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_4_5”；取消勾选“使用默认模板”复选框，不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）选择FRONT基准平面作为草绘平面，自动进入草绘器中。

（4）绘制图4-75所示的拉伸剖面，单击“确定”按钮。

（5）在“拉伸”选项卡中输入拉伸深度值为“20”。

（6）在“拉伸”选项卡中单击“完成”按钮，创建的拉伸特征如图4-76所示。

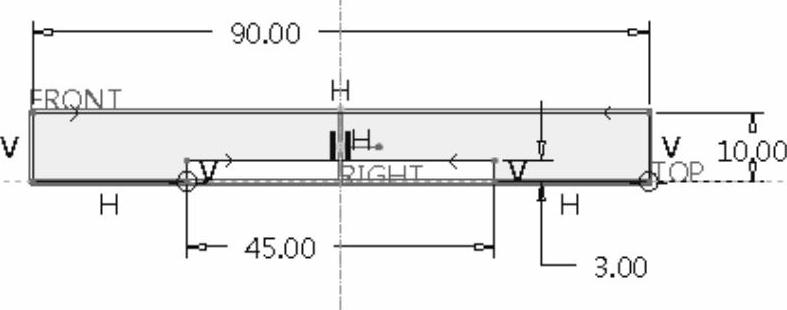

图4-75 绘制拉伸剖面

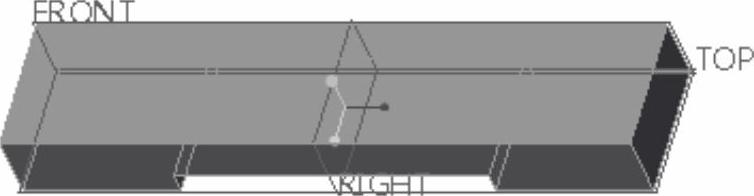

图4-76 创建的拉伸特征

步骤3：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）打开“拉伸”选项卡中的“放置”下滑面板，单击其中的“定义”按钮，弹出“草绘”对话框。

（4）在“草绘”对话框中单击“使用先前的”按钮，进入草绘器中。

（5）绘制图4-77所示的拉伸剖面，单击“确定”按钮。

图4-77 绘制草图

（6）在“拉伸”选项卡中输入拉伸深度值为“20”。

（7）在“拉伸”选项卡中单击“完成”按钮，创建的拉伸特征如图4-78所示。

说明：也可以将上述步骤2和步骤3合并为一个步骤来执行，即绘制一个更为复杂的剖面，如图4-79所示，然后该剖面拉伸便可以形成所需要的特征。不过这对设计者的草绘综合能力要求较高，绘制图形时需要一定的耐心和认真程度。

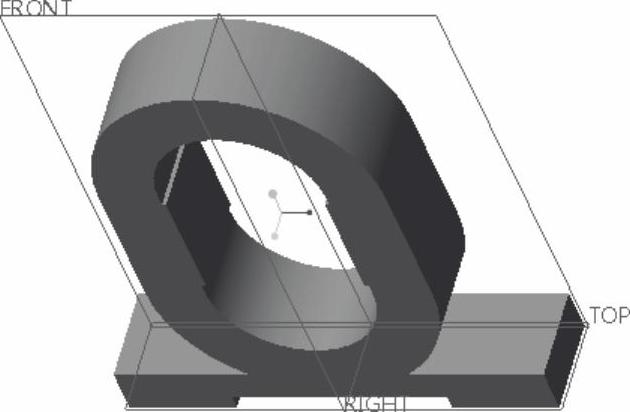

图4-78 基本完成主体框架

图4-79 绘制更为复杂的剖面

步骤4：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）在“拉伸”选项卡中的“放置”下滑面板中单击“定义”按钮，弹出“草绘”对话框。

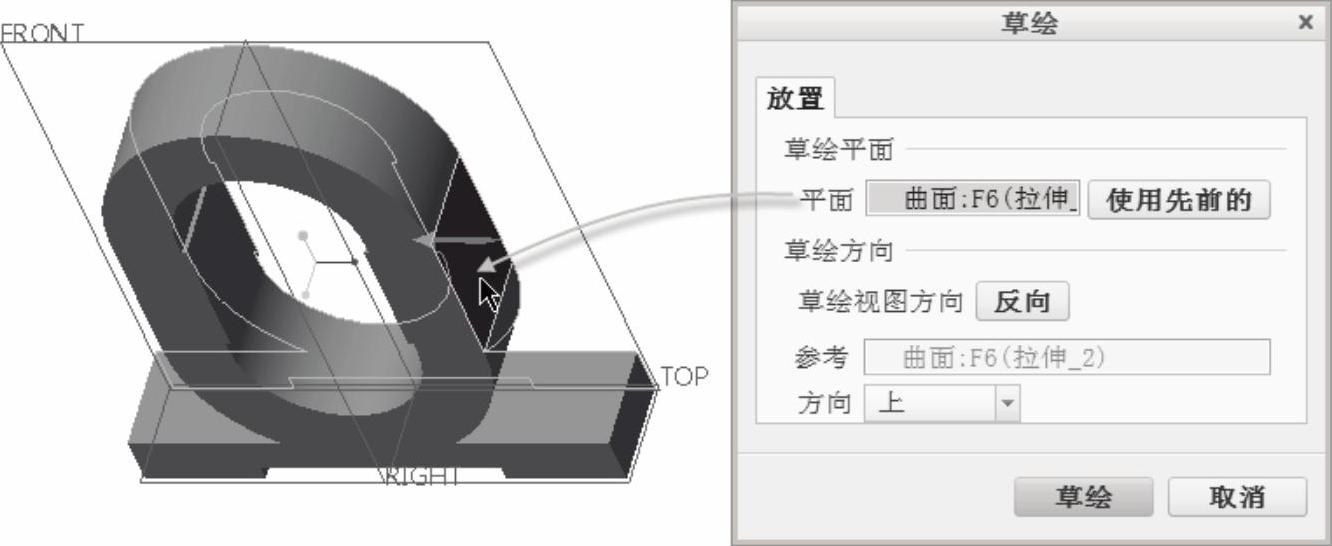

（4）选择图4-80所示的零件面作为草绘平面，接受默认的草绘视图方向参考，单击“草绘”按钮，进入草绘模式。

图4-80 定义草绘平面

（5）绘制图4-81所示的剖面，单击“确定”按钮。

（6）在“拉伸”选项卡中输入拉伸深度值为“12”。

（7）在“拉伸”选项卡中单击“完成”按钮，得到的模型效果如图4-82所示。

图4-81 绘制剖面

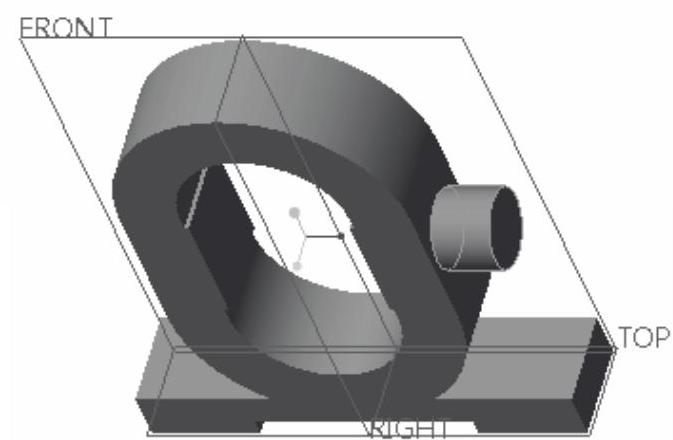

图4-82 创建一个侧圆台

步骤5：镜像。

（1）确保刚创建的圆台处于被选中的状态，单击“镜像”按钮，打开“镜像”选项卡。

（2）选择RIGHT基准平面作为镜像平面。

（3）在“镜像”选项卡中单击“完成”按钮，镜像结果如图4-83所示。

步骤6：以拉伸的方式切除出通孔。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“拉伸”选项卡中的“放置”按钮，打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

（4）选择RIGHT基准平面作为草绘平面，以TOP基准平面作为“左”方向参考，单击“草绘”按钮，进入草绘模式。

（5）单击“同心圆”按钮，绘制图4-84所示的圆，单击“确定”按钮。

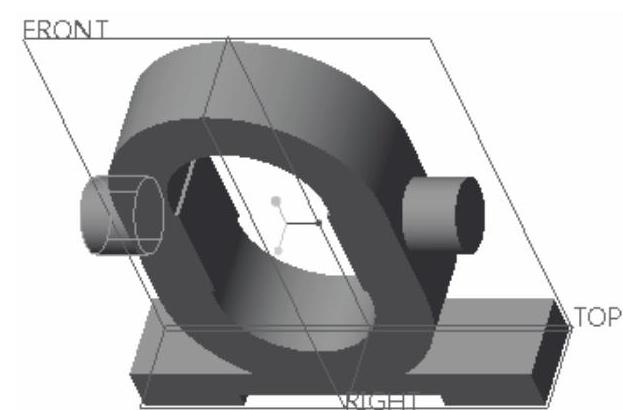

图4-83 镜像结果

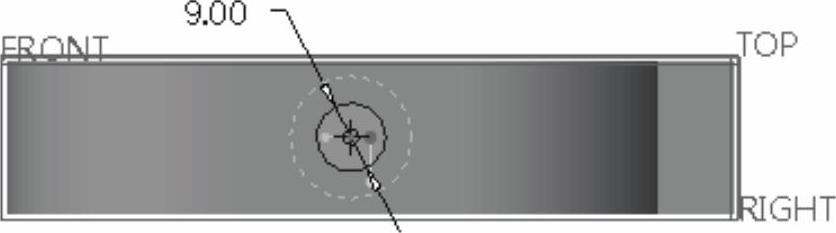

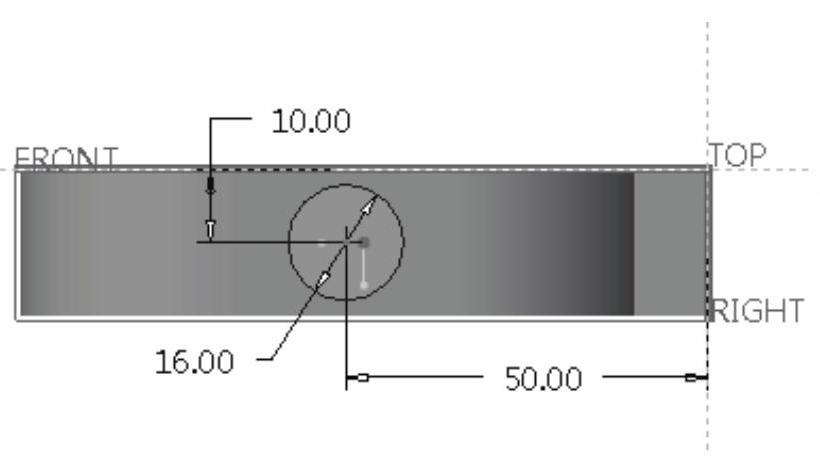

图4-84 绘制同心圆

（6）在“拉伸”选项卡中单击“选项”按钮，打开“选项”下滑面板，将“侧1”和“侧2”的“深度选项”均设置为“（穿透）”选项，如图4-85所示。

（7）在“拉伸”选项卡中单击“完成”按钮，模型效果如图4-86所示。

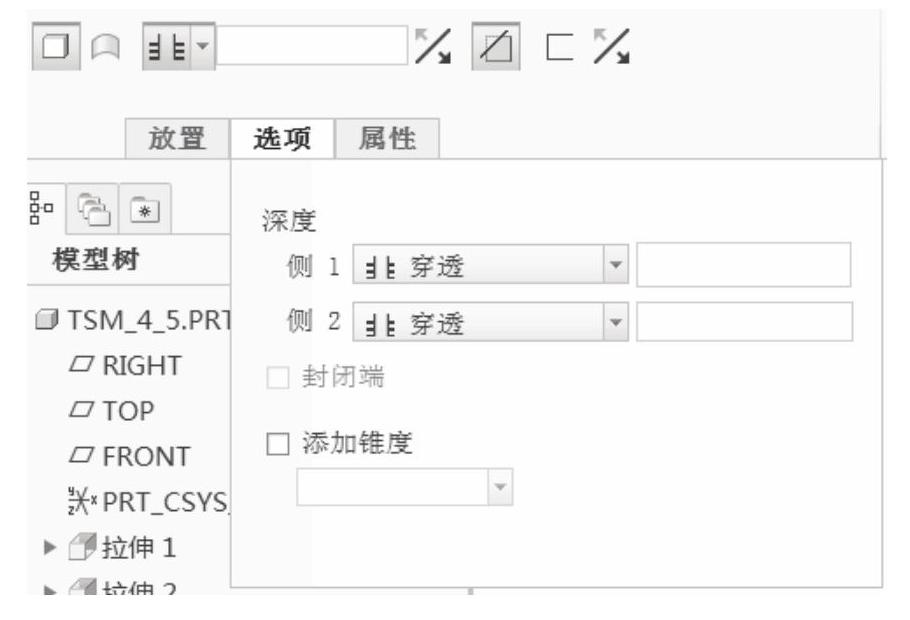

图4-85 设置深度选项

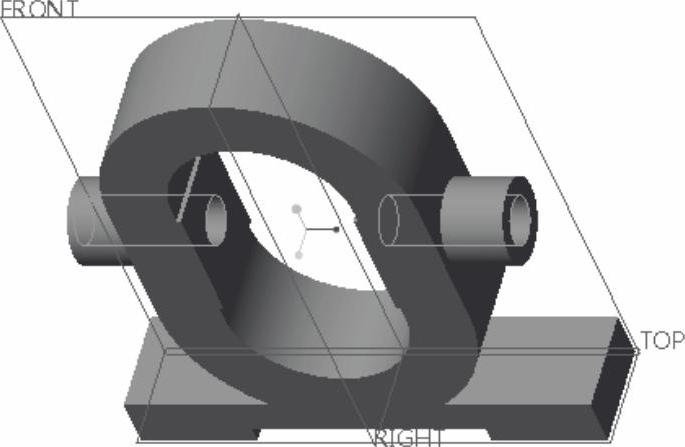

图4-86 完成侧圆台上的通孔

步骤7：创建草绘孔。

（1）单击“孔”按钮，打开“孔”选项卡。

（2）在“孔”选项卡中默认“创建简单孔”按钮处于被选中的状态，单击“使用草绘定义钻孔轮廓”按钮，此时“孔”选项卡中的按钮及选项如图4-87所示。

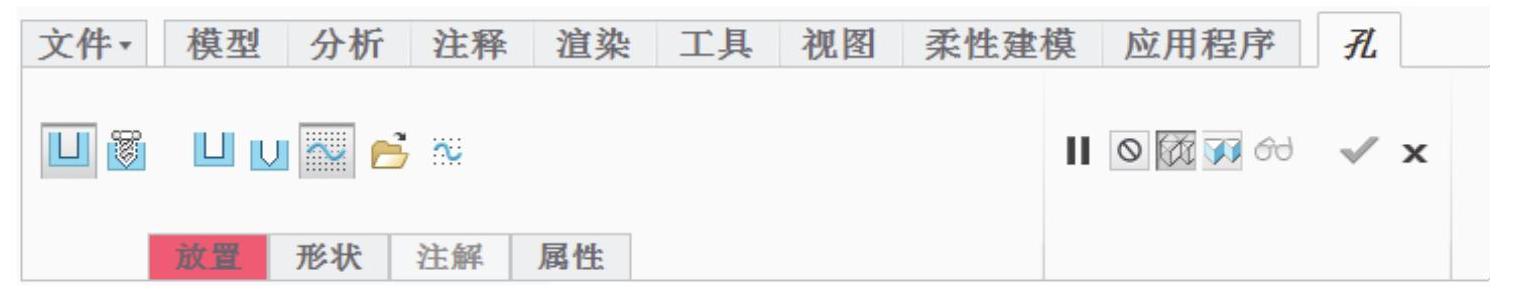

图4-87 “孔”选项卡

（3）在“孔”选项卡中单击“激活草绘器以创建剖面”按钮，进入草绘模式。

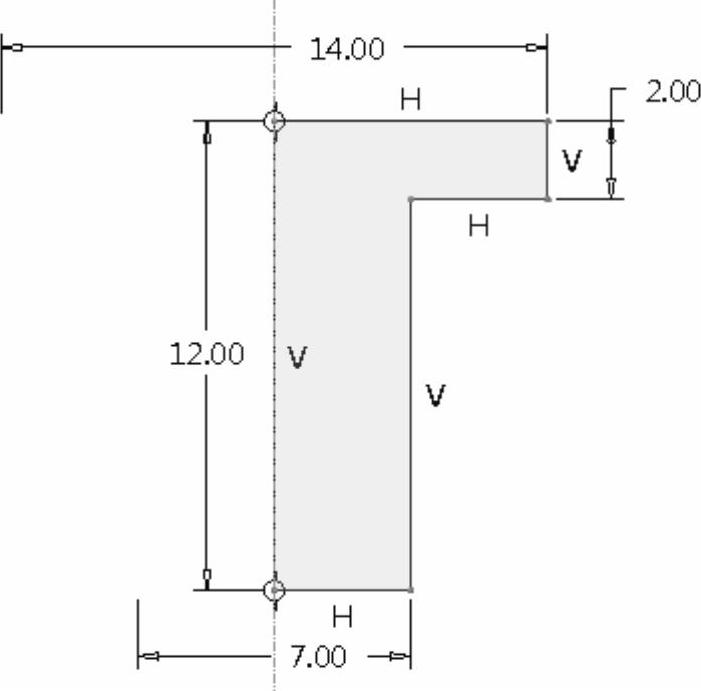

（4）绘制图4-88所示的剖面，单击“确定”按钮。

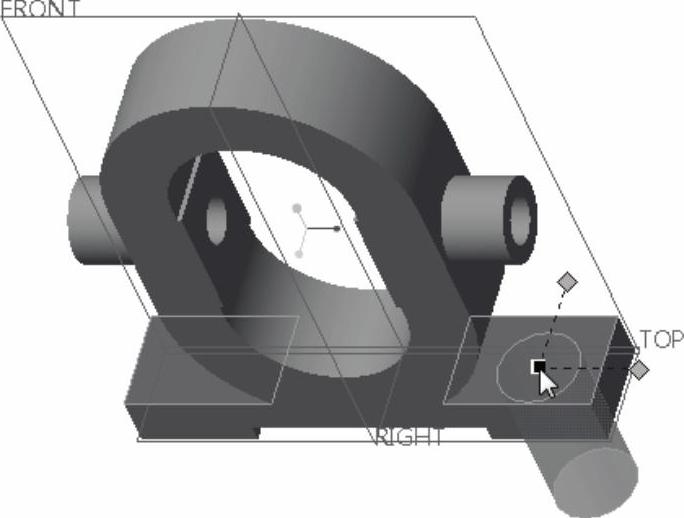

（5）单击图4-89所示的零件面，该零件面将作为主放置参考。

图4-88 绘制剖面

(www.daowen.com)

图4-89 指定主放置参考

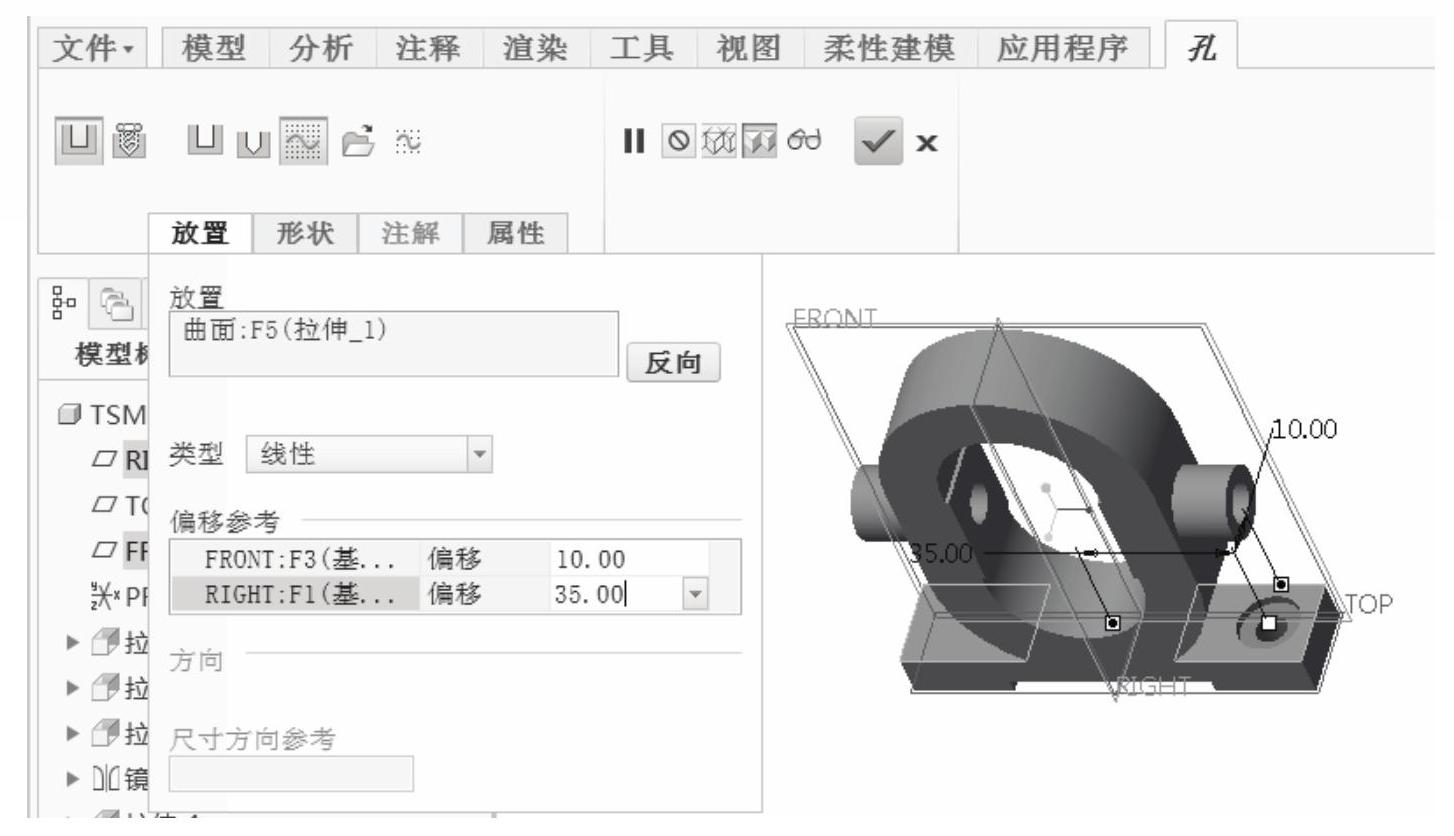

（6）在模型中，使用鼠标左键按住孔特征的其中一个偏移控制图柄，将其拖曳至FRONT基准平面；接着拖曳另一个偏移控制图柄捕捉到RIGHT基准平面。然后，打开“放置”下滑面板，在“偏移参考”收集器中设置相应的偏移距离，如图4-90所示。

图4-90 设置偏移参考（次参考）

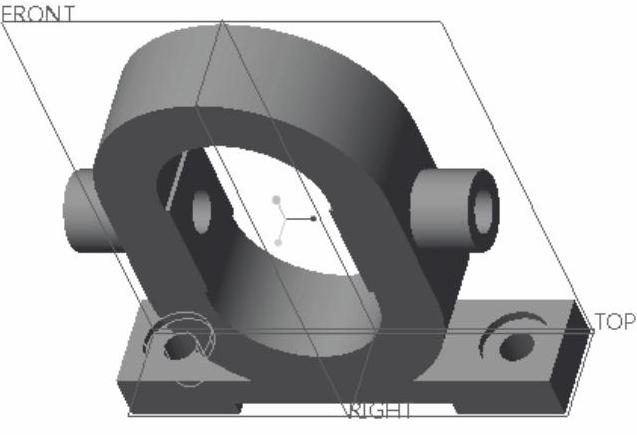

（7）在“孔”选项卡中单击“完成”按钮，结果如图4-91所示。

步骤8：镜像操作。

（1）确保刚创建的草绘孔处于被选中的状态，单击“镜像”按钮，打开“镜像”选项卡。

（2）选择RIGHT基准平面作为镜像平面。

（3）在“镜像”选项卡中单击“完成”按钮，镜像结果如图4-92所示。

图4-91 创建一个草绘孔

图4-92 镜像结果

步骤9：创建基准轴特征。

（1）单击“基准轴”按钮，打开“基准轴”对话框。

（2）选择图4-93所示的圆柱曲面作为参考。

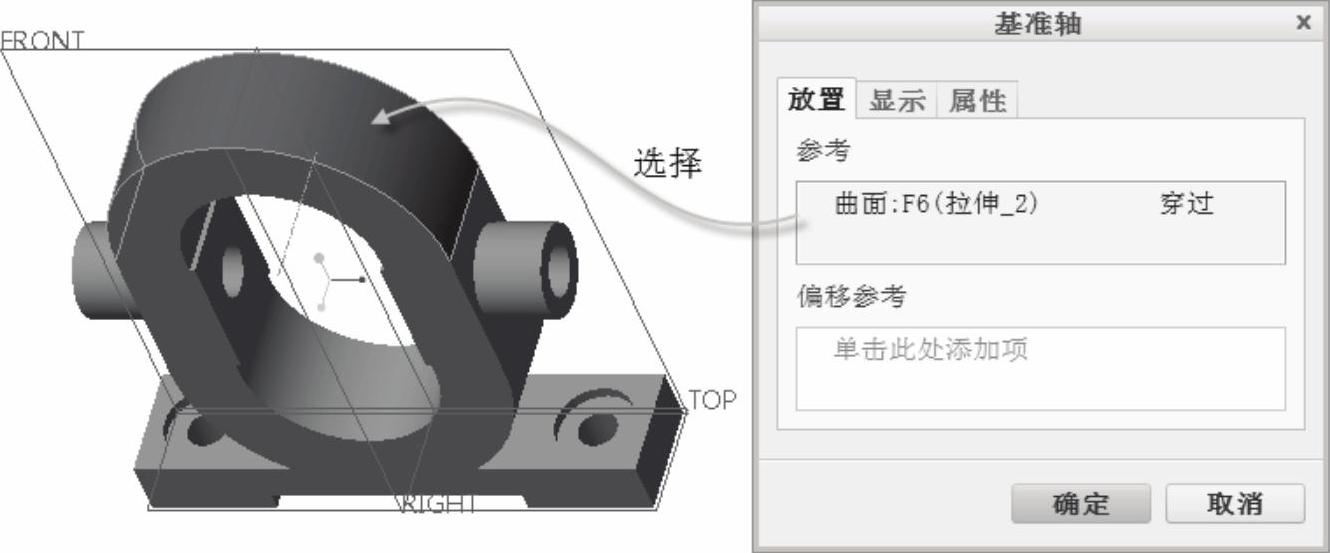

图4-93 选择参考面

（3）在“基准轴”对话框中切换至“属性”选项卡，在“名称”文本框中将该基准轴命名为“A_Z1”。

（4）单击“确定”按钮。

步骤10：创建标准全螺纹孔特征。

（1）单击“孔”按钮，打开“孔”选项卡

（2）在“孔”选项卡中单击“创建标准孔”按钮，并确保不选中“添加埋头孔”按钮和“添加沉孔”按钮。

（3）在（螺钉尺寸）框中选择“M6×1”，并指定“钻孔深度”类型选项为“（穿透）”选项。然后单击“形状”按钮，打开“形状”下滑面板，选择“全螺纹”单选按钮，如图4-94所示。

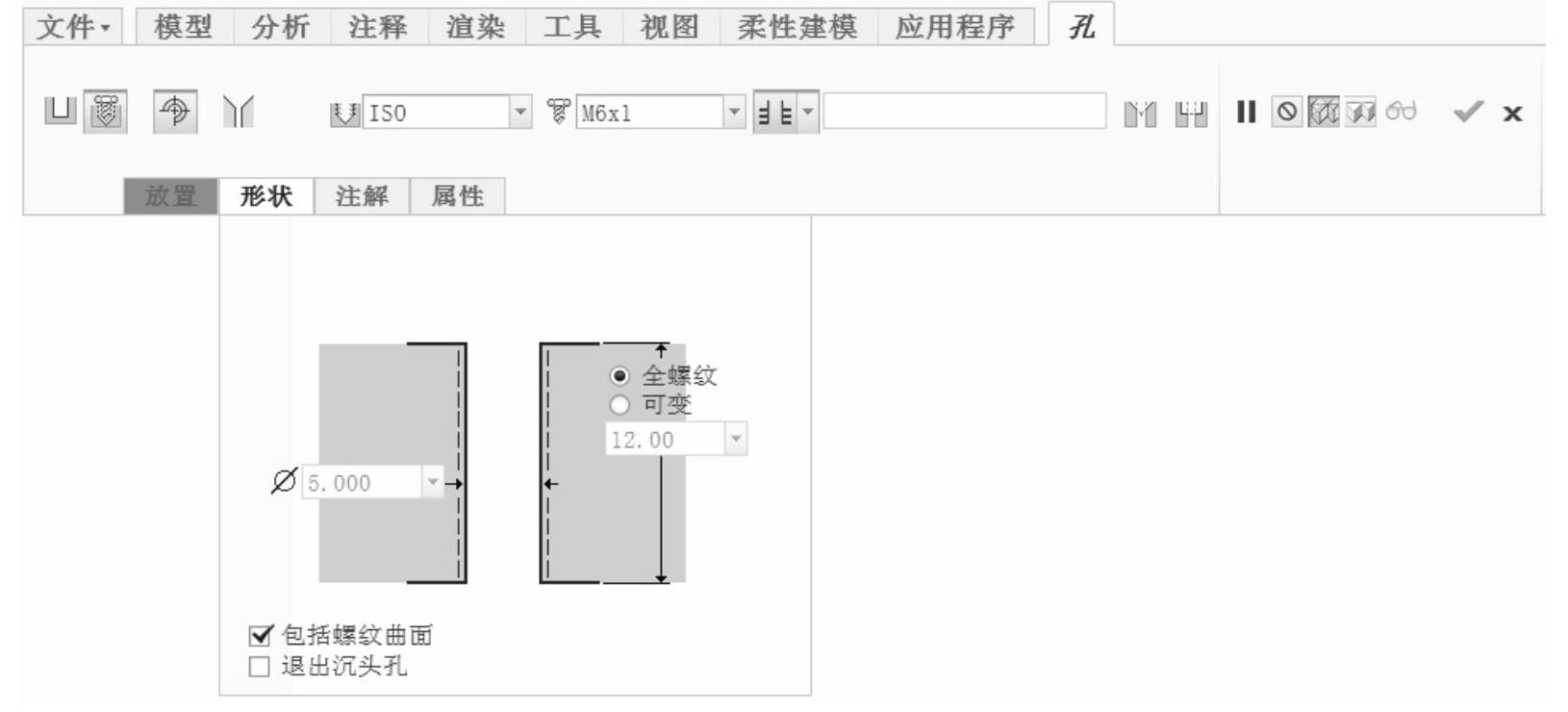

图4-94 设置螺纹孔尺寸规格等

（4）打开“放置”下滑面板。在图4-95所示的零件面上单击，并在“放置”下滑面板的“类型”下拉列表框中选择“直径”选项，以使用一个线性尺寸和一个角度尺寸放置孔特征。在“偏移参考”收集器的框中单击，将其激活，然后在模型中选择上一步中创建的基准轴“A_Z1”，按住＜Ctrl＞键并选择RIGHT基准平面，设置直径尺寸为“47.5”，角度尺寸为“90”。

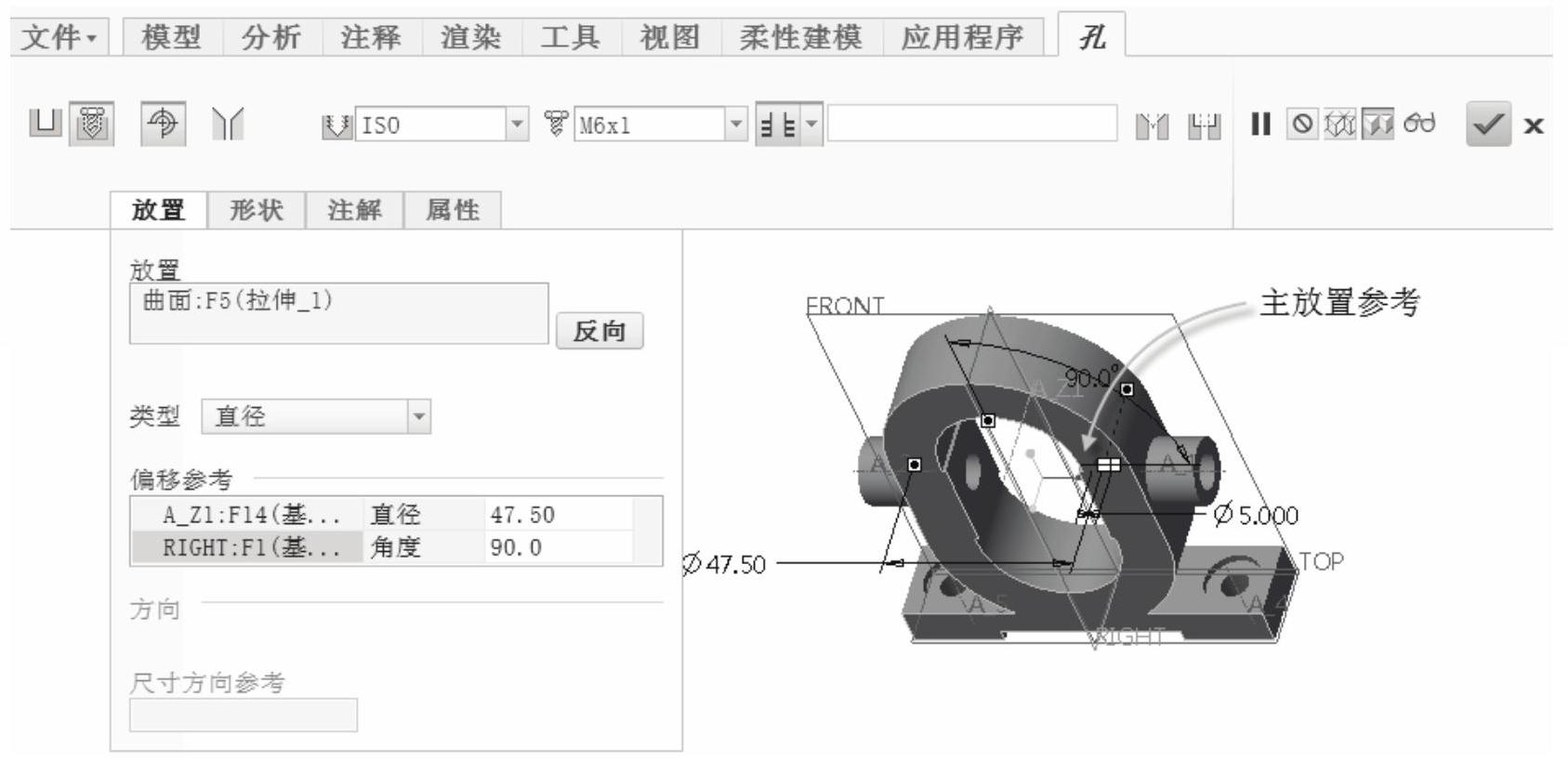

图4-95 定义放置参考

（5）单击“完成”按钮，创建一个标准螺纹孔，如图4-96所示。

图4-96 完成一个标准螺纹孔

步骤11：建立图层来管理标准螺纹孔的注释。

（1）在导航区的模型树上方单击“显示”按钮，接着从打开的下拉菜单中选择“层树”选项，从而切换到层树显示模式。

（2）单击位于层树上方的“层”按钮，打开其下拉菜单，选择“新建层”选项，打开“层属性”对话框。

（3）在“名称”文本框中输入“note”，接着在模型中单击螺纹孔的注释信息。

（4）单击“层属性”对话框的“确定”按钮。

（5）在层树中右击NOTE层，从快捷菜单中选择“隐藏”命令。

（6）再次在层树中右击NOTE层，从快捷菜单中选择“保存状况”命令。

（7）在层树上方单击“显示”按钮，接着从打开的下拉菜单中选择“模型树”选项，从而切换到模型树显示模式。

步骤12：轴阵列。

（1）选中标准螺纹孔特征，单击“阵列”按钮，打开“阵列”选项卡。

（2）在“阵列”选项卡的第一个下拉列表框中选择“轴”选项，接着在模型中选择之前建立的基准轴“A_Z1”，并在“阵列”选项卡中设置第一方向的阵列成员数为“3”，其他设置如图4-97所示。

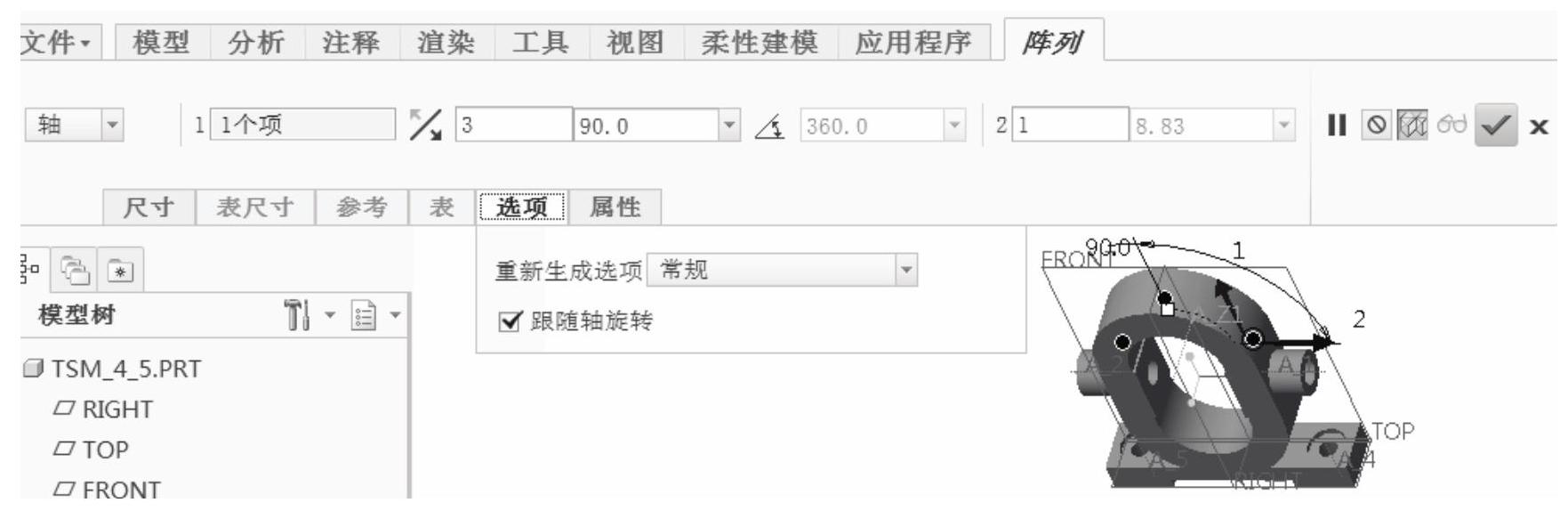

图4-97 设置轴阵列选项及参数

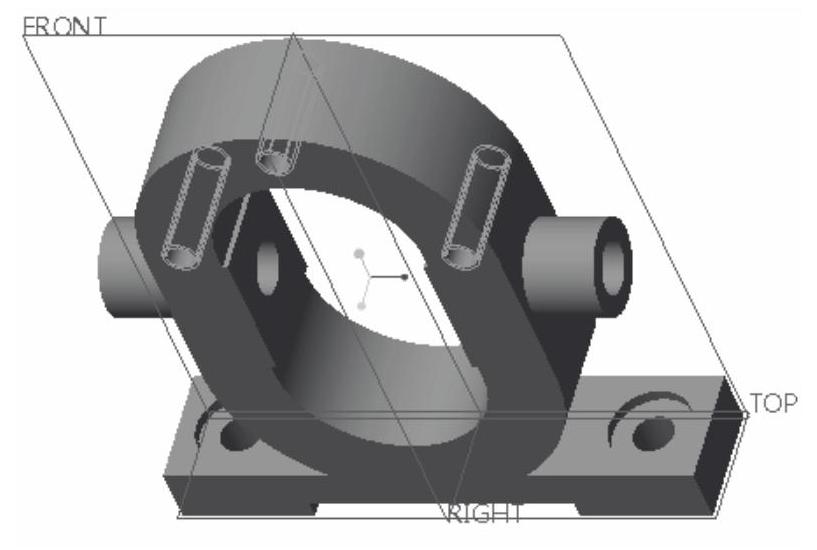

（3）在“阵列”选项卡中单击“完成”按钮，阵列结果如图4-98所示。

步骤13：镜像操作。

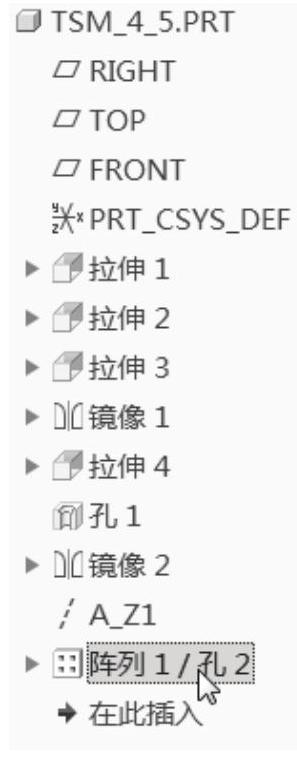

（1）在模型树上选择阵列特征，如图4-99所示，单击“镜像”按钮，打开“镜像”选项卡。

图4-98 阵列结果

图4-99 选择阵列特征

（2）在功能区右侧区域单击“基准”→“基准平面”按钮，打开“基准平面”对话框。在模型中选择A_1轴，按＜Ctrl＞键的同时选择TOP基准平面，并设置TOP基准平面对应的放置类型选项为“平行”如图4-100所示，单击“确定”按钮，创建基准平面DTM1。

（3）在“镜像”选项卡中单击“退出暂停模式，继续使用此工具”按钮。选择以刚创建的基准平面DTM1作为镜像平面参考。

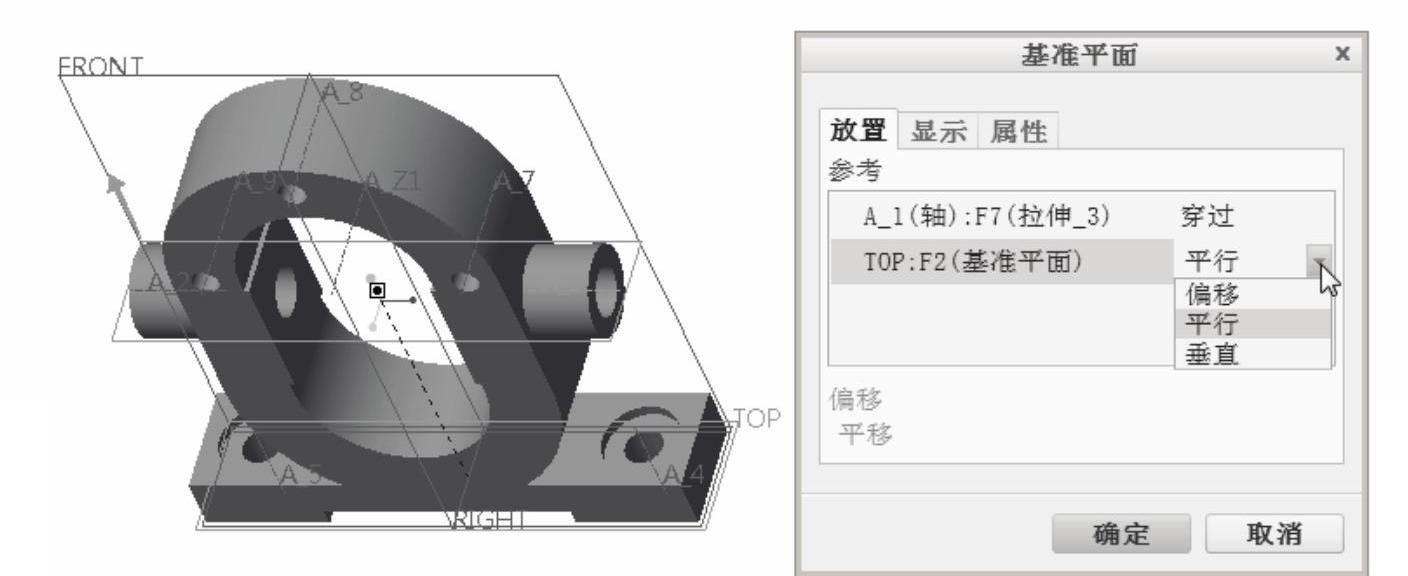

图4-100 创建基准平面

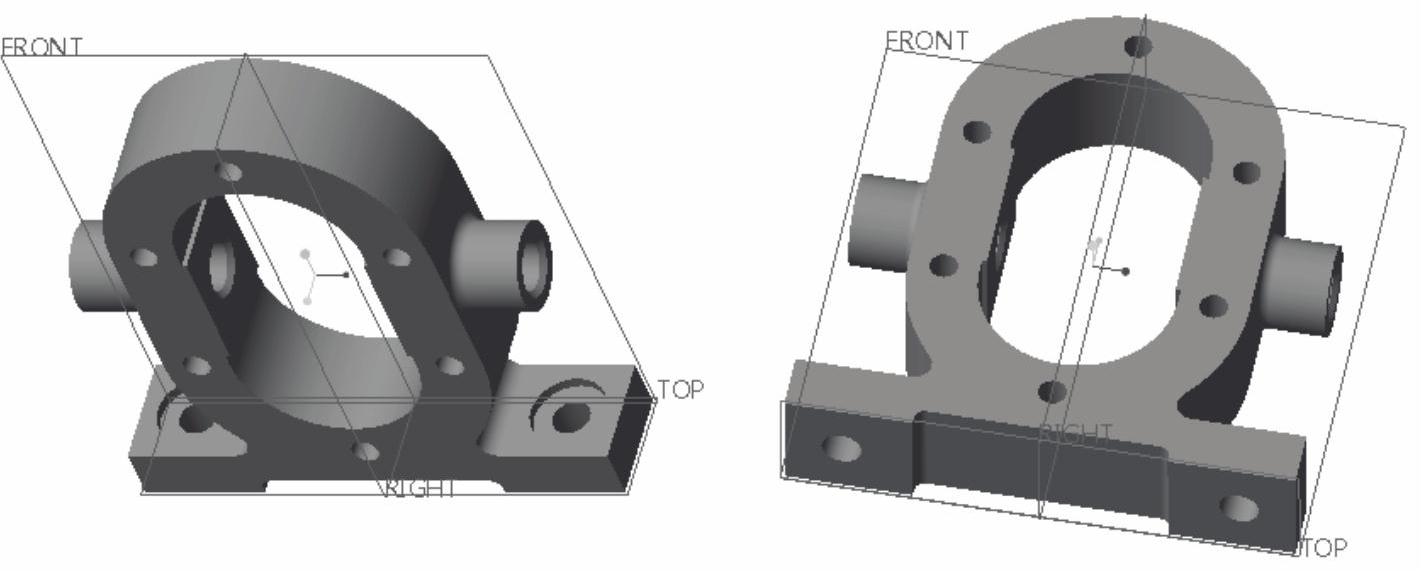

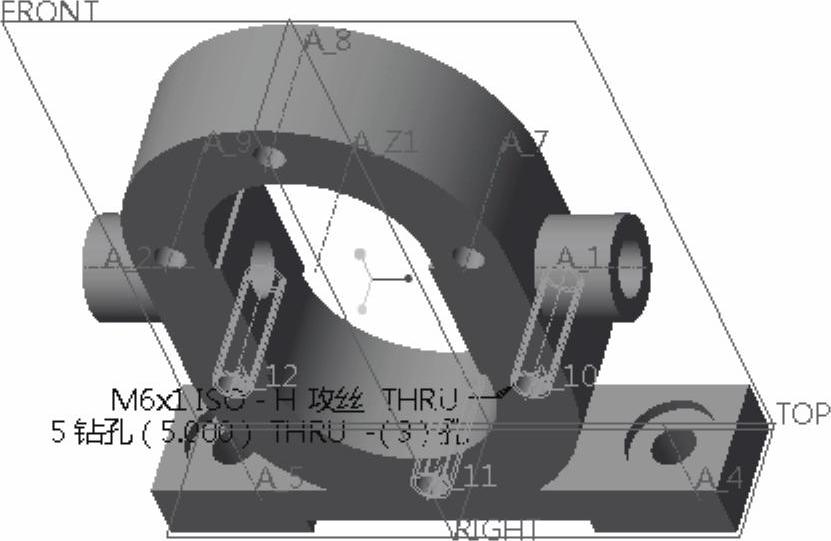

（4）在“镜像”选项卡中单击“完成”按钮，镜像结果如图4-101所示。

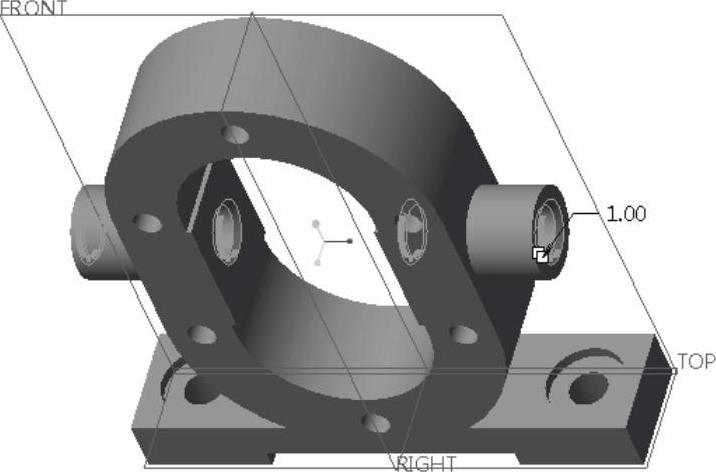

图4-101 镜像结果

说明：可以在导航区的模型树上方单击“显示”按钮并选择“层树”命令以打开层树，在层树中右击NOTE层，从出现的快捷菜单中选择“层属性”命令，打开“层属性”对话框，接着在模型中选择另外的标准螺纹孔的注释作为该层的新项目，单击“确定”按钮，即可隐藏所有的孔注释了。在层树上方单击“显示”按钮并选择“模型树”命令，返回到模型树显示模式。
