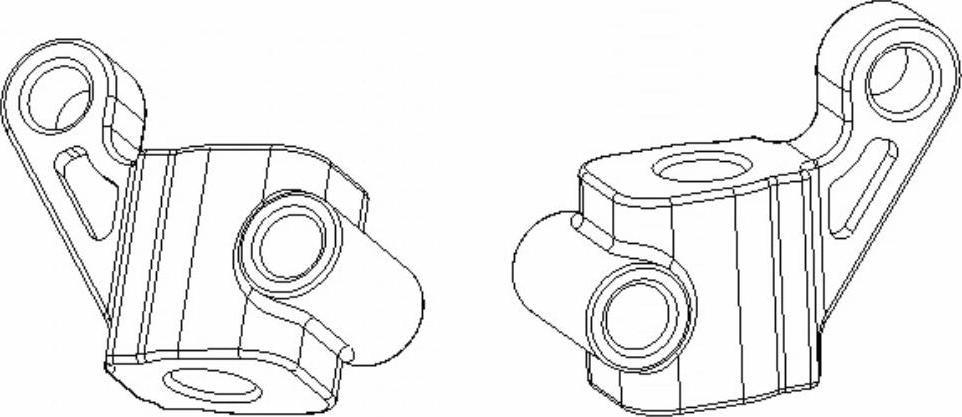

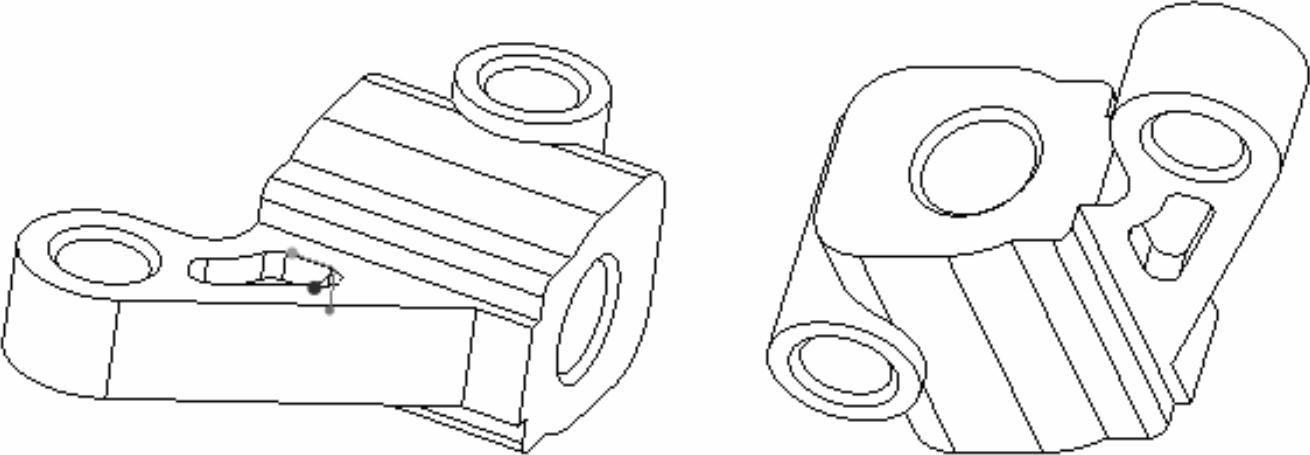

本实例所完成的摇臂座零件如图4-60所示。

图4-60 摇臂座

本实例的重点是综合利用拉伸工具、镜像工具、倒角工具和倒角工具来创建一个特殊的摇臂座零件。

该摇臂座零件的设计方法及步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_4_4”；取消勾选“使用默认模板”复选框，以不使用默认模板，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮，进入零件设计模式。

步骤2：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）选择TOP基准平面作为草绘平面，自动进入草绘器中。

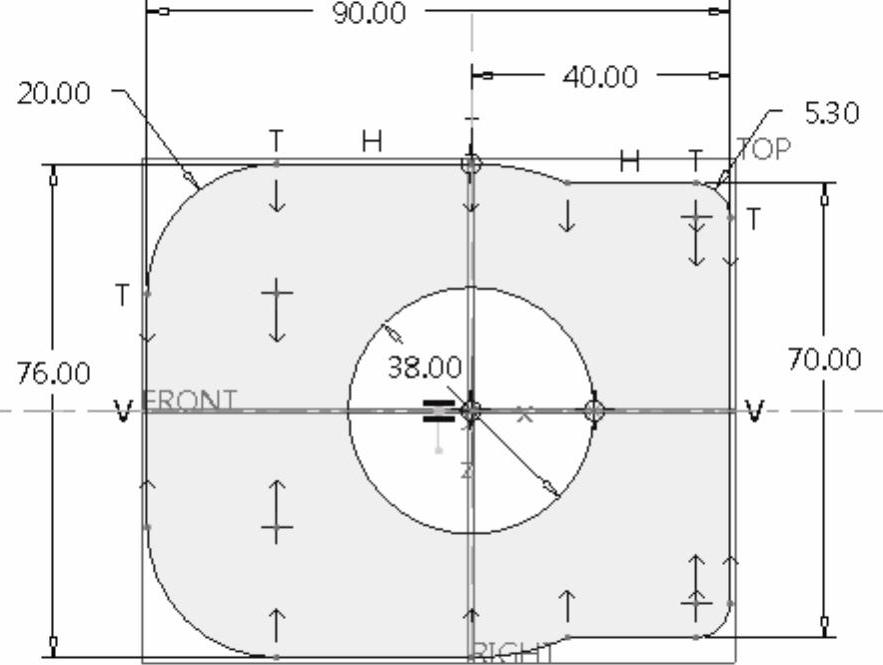

（4）绘制图4-61所示的拉伸剖面，单击“确定”按钮。

（5）在“拉伸”选项卡中输入拉伸深度值为“100”。

（6）在“拉伸”选项卡中单击“完成”按钮，创建的拉伸特征如图4-62所示。

图4-61 绘制拉伸剖面

图4-62 创建的拉伸特征

步骤3：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）单击“拉伸”选项卡的“放置”下滑面板中的“定义”按钮，系统弹出“草绘”对话框。

（4）选择FRONT基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘器中。

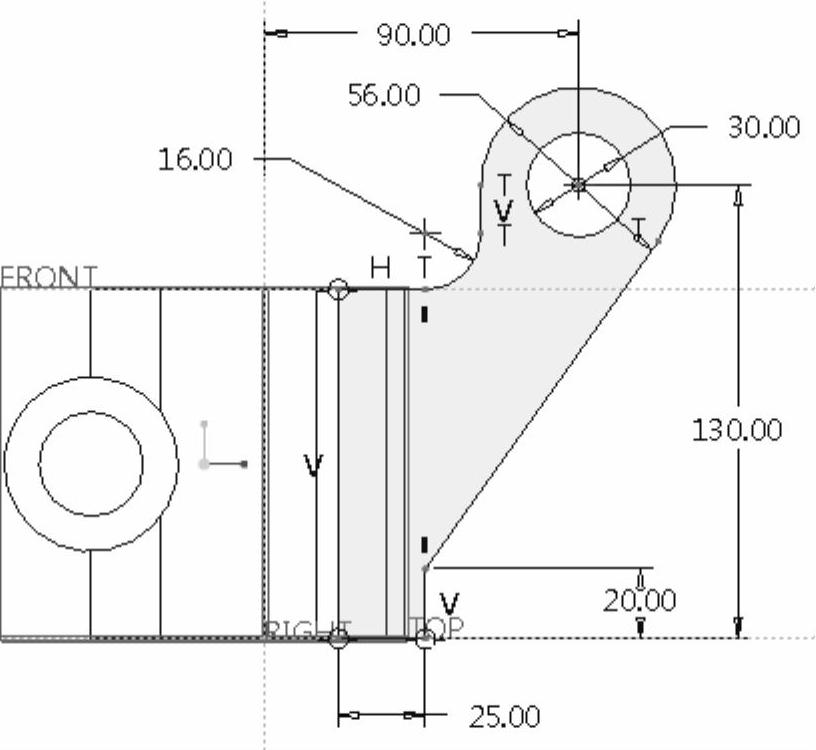

（5）绘制图4-63所示的拉伸剖面，单击“确定”按钮。

（6）在“拉伸”选项卡的“深度选项”列表框中选择“（对称）”选项，并在相应的深度尺寸框中输入拉伸深度值为“90”。

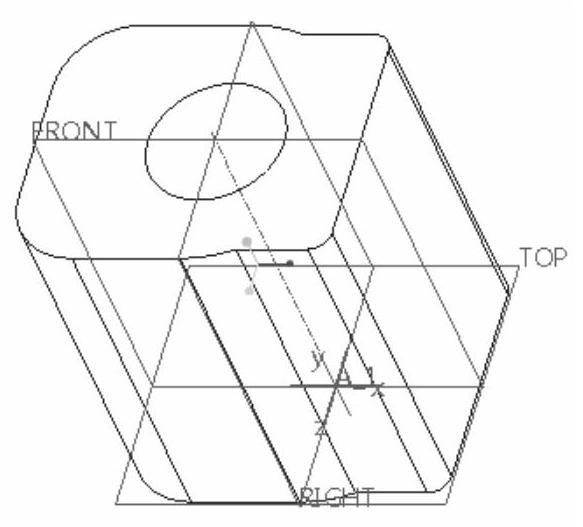

（7）在“拉伸”选项卡中单击“完成”按钮，完成该步骤后的模型如图4-64所示。

图4-63 绘制拉伸剖面

图4-64 模型效果

步骤4：拉伸切除。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“拉伸”选项卡中的“放置”按钮，打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

（4）在“草绘”对话框中单击“使用先前的”按钮，进入草绘模式。

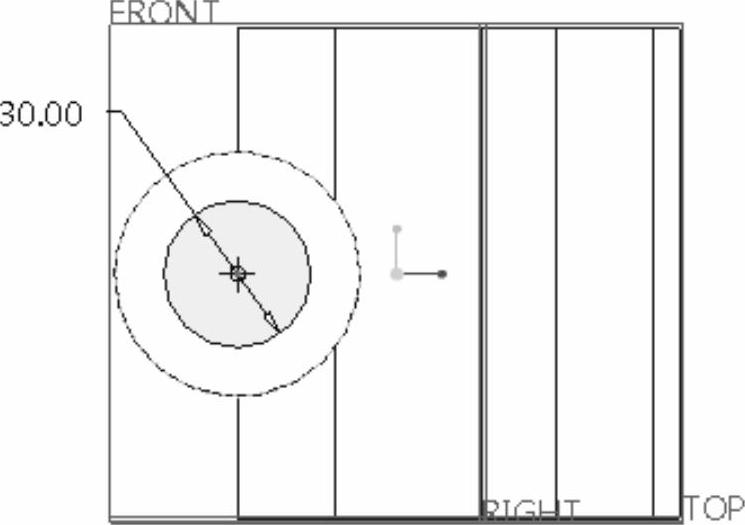

（5）单击“同心圆”按钮，绘制图4-65所示的剖面，单击“确定”按钮。

（6）单击“选项”按钮，打开“选项”下滑面板，将“侧1”和“侧2”的“深度选项”均设置为“（穿透）”。

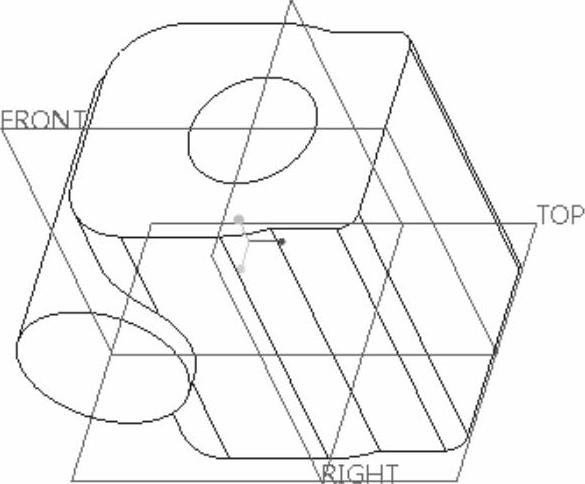

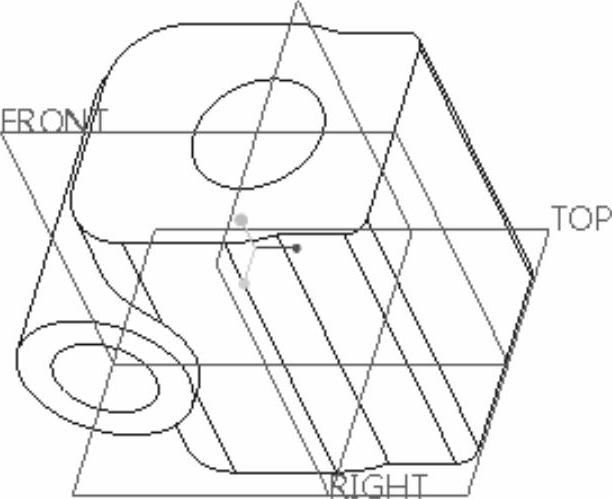

（7）在“拉伸”选项卡中单击“完成”按钮，完成该步骤的模型如图4-66所示。

图4-65 绘制草图

(www.daowen.com)

图4-66 模型效果

步骤5：创建拉伸特征。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。

（3）打开“拉伸”选项卡的“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

（4）在“草绘”对话框中单击“使用先前的”按钮，进入草绘模式。

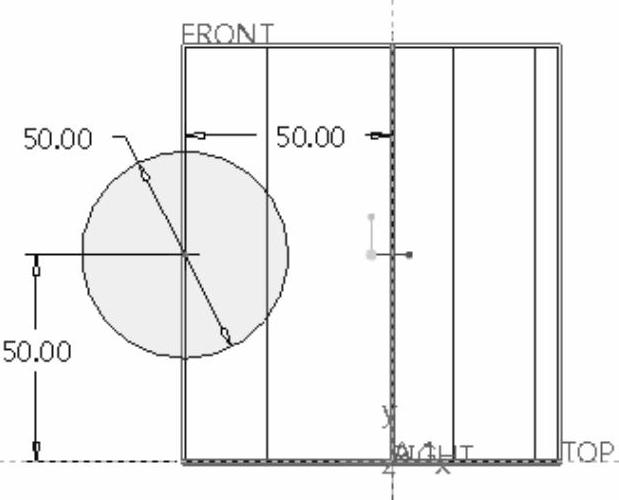

（5）绘制图4-67所示的拉伸剖面，单击“确定”按钮。

（6）在“拉伸”选项卡中选择“（对称）”选项，输入拉伸深度值为“36”。

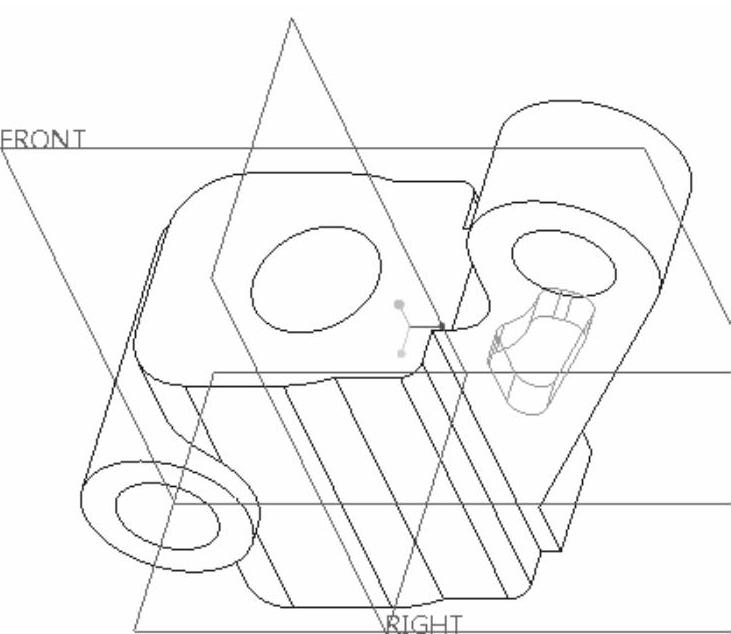

（7）在“拉伸”选项卡中单击“完成”按钮，完成该步骤的模型如图4-68所示。

图4-67 绘制草图

图4-68 模型效果

步骤6：拉伸切除。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“拉伸”选项卡中的“放置”按钮，打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

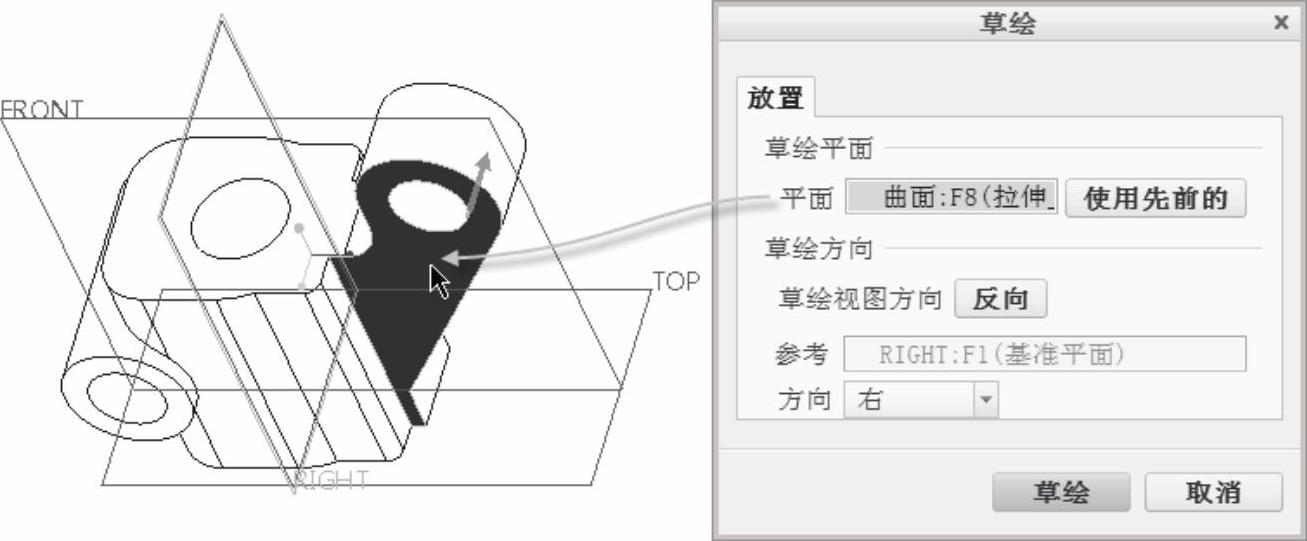

（4）选择图4-69所示的零件面作为草绘平面，接受默认的草绘方向参考，单击“草绘”按钮，进入草绘模式。

图4-69 指定草绘平面

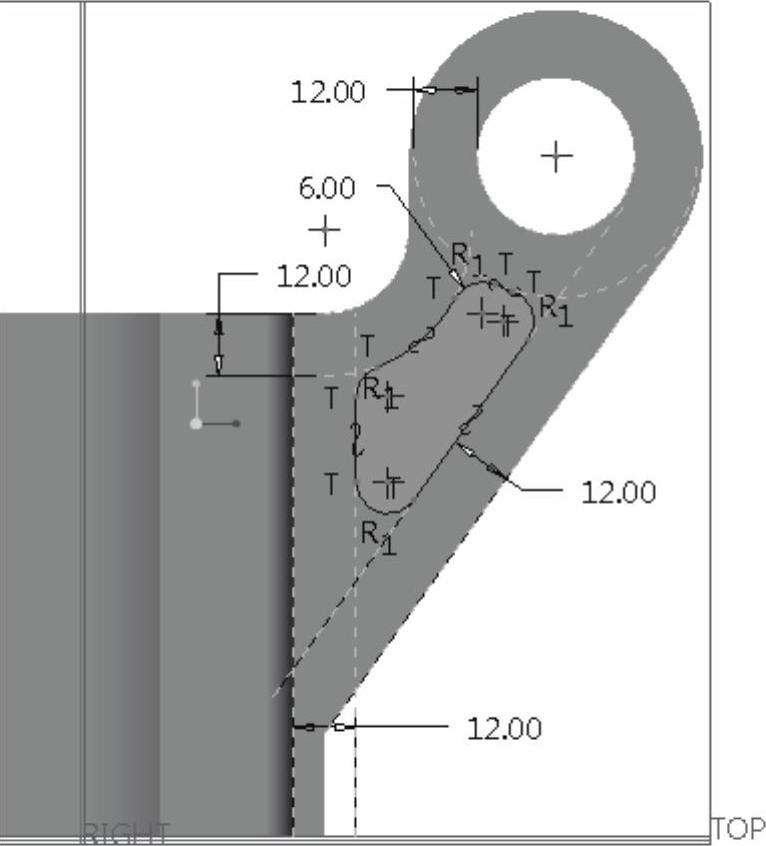

（5）绘制图4-70所示的剖面，单击“确定”按钮。

（6）在“拉伸”选项卡中输入拉伸深度为10。

（7）在“拉伸”选项卡中单击“完成”按钮，完成该步骤的模型如图4-71所示。

图4-70 绘制草图

图4-71 模型效果

步骤7：镜像。

（1）选中上一步中创建的拉伸特征，单击“镜像”按钮，打开“镜像”选项卡。

（2）选择FRONT基准平面作为镜像平面。

（3）在“镜像”选项卡中，单击“完成”按钮。

步骤8：倒角。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中选择倒角标注形式为“45×D”，并在“D”框中输入“3”。

（3）结合＜Ctrl＞键选择各内圆孔的边参考。

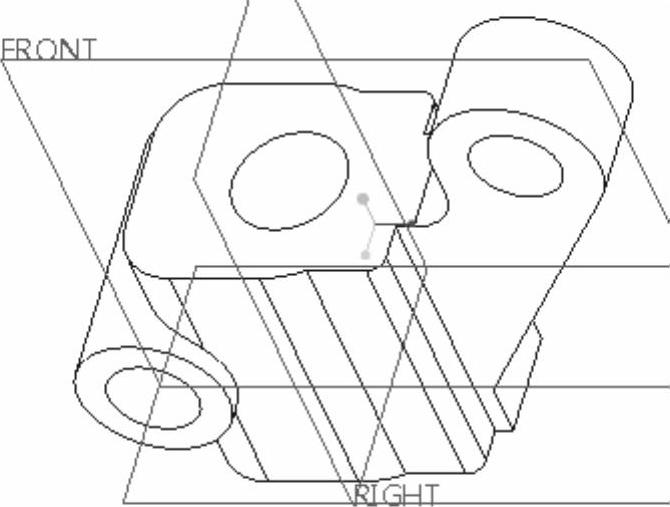

（4）单击“完成”按钮，倒角后的摇臂座如图4-72所示。

图4-72 倒角后的摇臂座

步骤9：倒角。

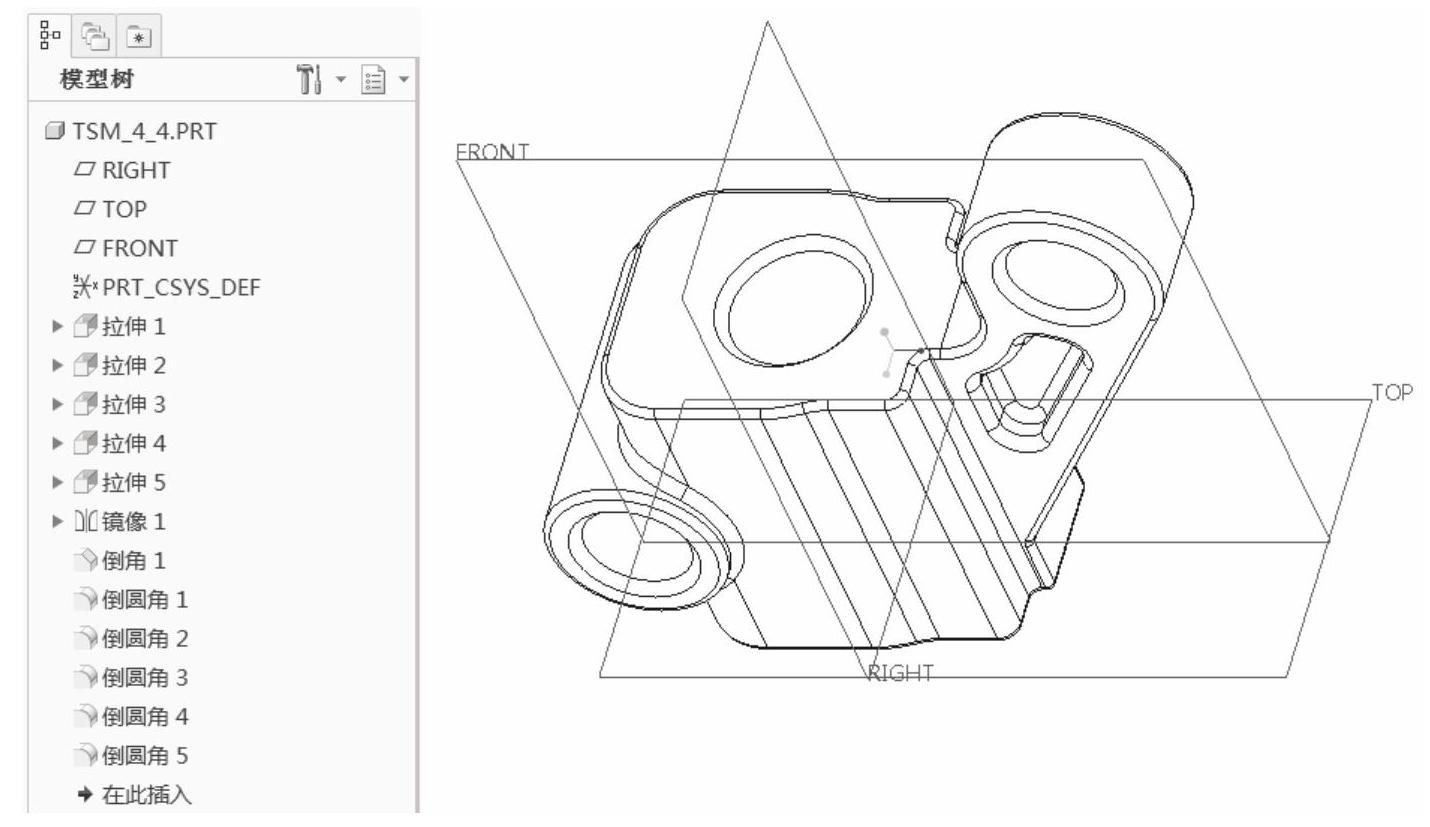

多次单击“倒角”按钮，在摇臂座中添加合适的倒角特征，最后完成的摇臂座的参考模型效果如图4-73所示。

图4-73 完成的摇臂座参考模型
