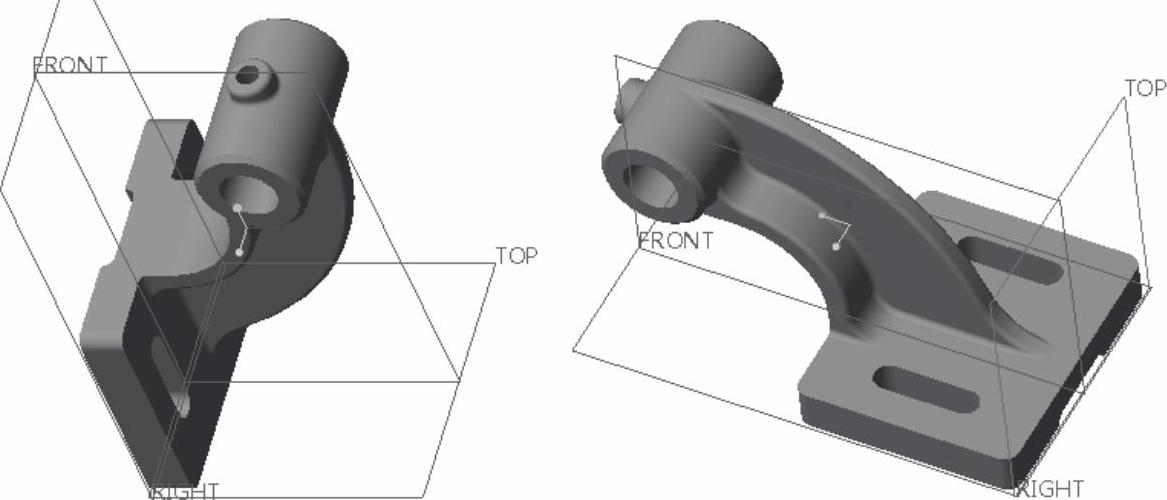

本实例所要完成的踏脚支架零件如图4-38所示。

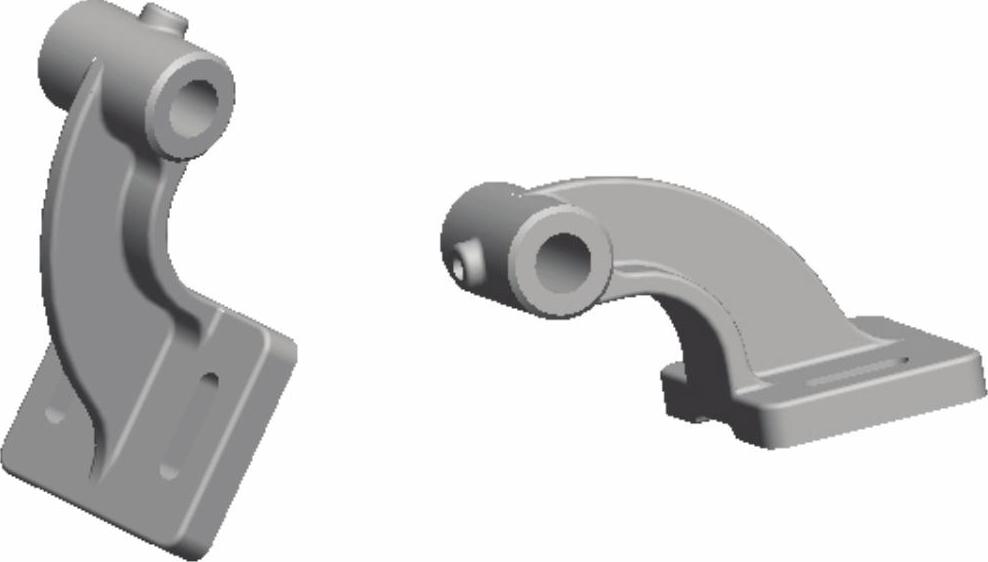

图4-38 踏脚支架

本实例的重点是利用拉伸、旋转、倒角和圆角等工具创建一个踏脚支架。

该支架零件的设计方法及步骤如下。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter04-111.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_4_3”;取消勾选“使用默认模板”复选框,不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:创建拉伸特征。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-112.jpg,打开“拉伸”选项卡


(3)选择TOP基准平面作为草绘平面,自动且快速地进入草绘器中。


(5)在“拉伸”选项卡中输入拉伸深度值为“80”。

(6)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-115.jpg。在键盘上按<Ctrl+D>组合键,以标准的标准方向显示模型,效果如图4-40所示。

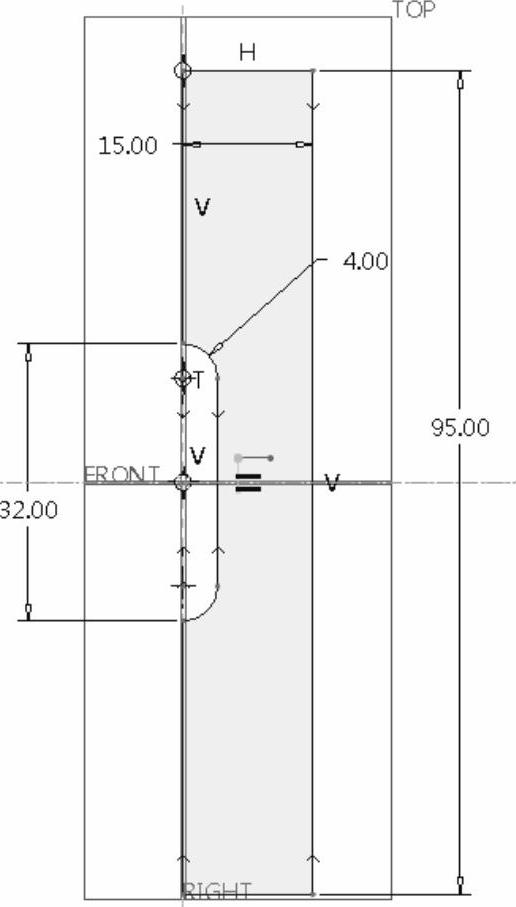

图4-39 绘制拉伸剖面


图4-40 创建的拉伸特征

步骤3:以拉伸方式创建圆环体。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-118.jpg,打开“拉伸”选项卡。


(3)选择FRONT基准平面作为草绘平面,进入草绘模式。

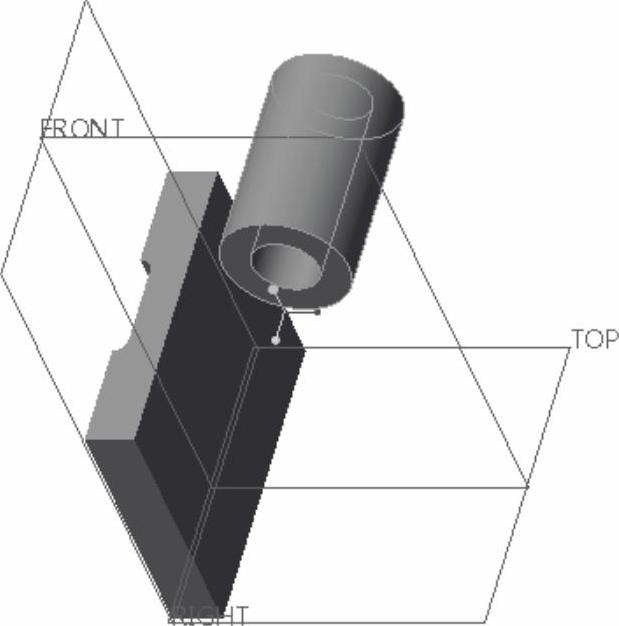

(6)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-122.jpg。在键盘上按<Ctrl+D>组合键,以默认的标准方向视角来显示模型,如图4-42所示。

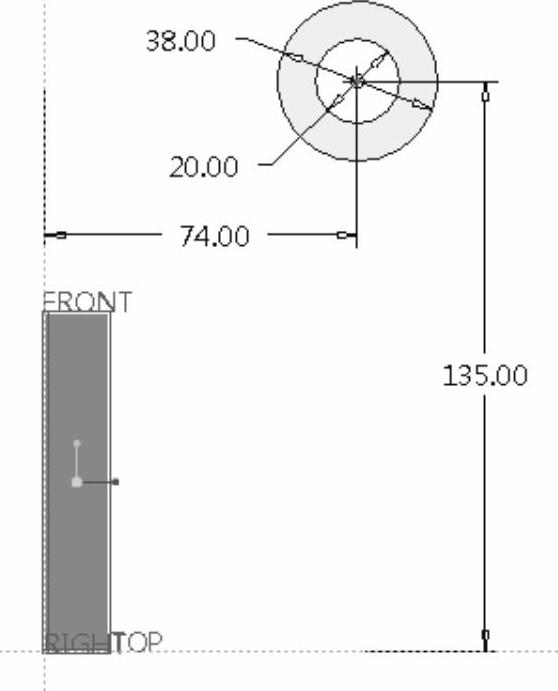

图4-41 绘制草图


图4-42 创建圆环体

步骤4:创建连接支承用的拉伸特征。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-125.jpg,打开“拉伸”选项卡。


(3)单击“拉伸”选项卡中的“放置”按钮,打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)在“草绘”对话框中单击“使用先前的”按钮,进入草绘模式。



(7)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-129.jpg。在键盘上按<Ctrl+D>组合键,以标准方向的视角来显示模型,如图4-44所示。

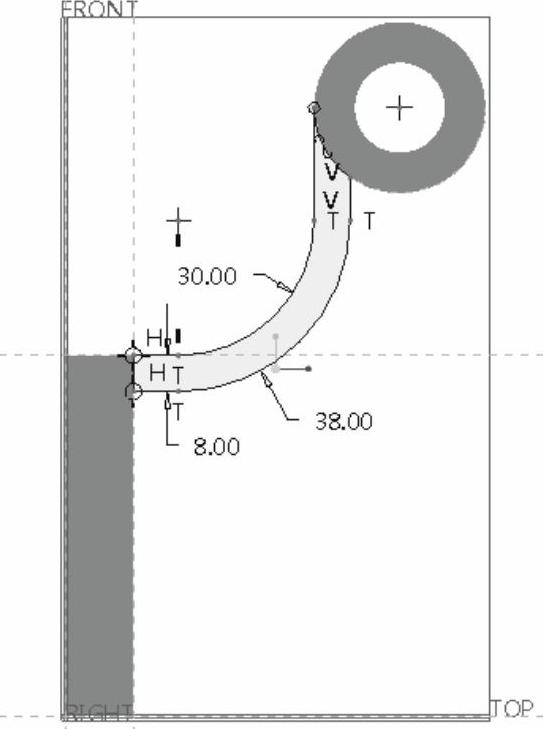

图4-43 绘制剖面


图4-44 创建拉伸特征

步骤5:创建圆角特征。

(1)单击“倒圆角”按钮978-7-111-49966-4-Chapter04-132.jpg,打开“倒圆角”选项卡。

(2)输入圆角半径为“10”。

(3)选择图4-45所示的边参考。

(4)单击“完成”按钮978-7-111-49966-4-Chapter04-133.jpg,模型效果如图4-46所示。

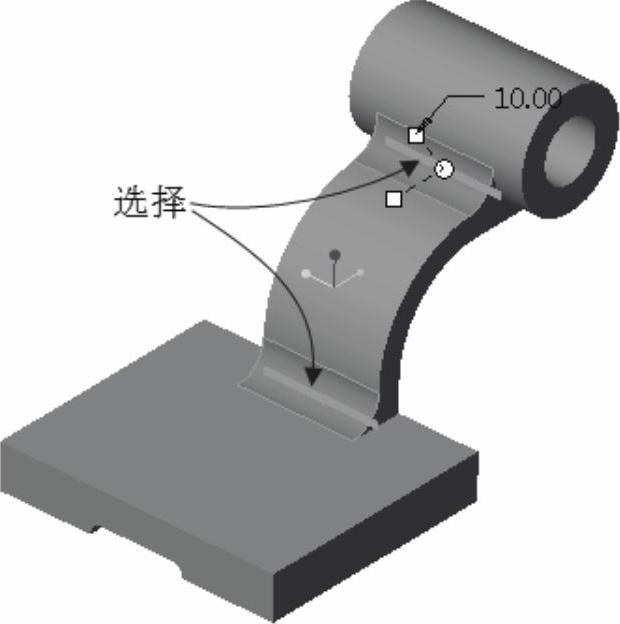

图4-45 选择边参考


图4-46 倒角

步骤6:以拉伸的方式创建加强用的特征。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-136.jpg,打开“拉伸”选项卡。


(3)单击“拉伸”选项卡中的“放置”按钮,打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)在“草绘”对话框中单击“使用先前的”按钮,进入草绘模式。



(7)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-140.jpg。在键盘上按<Ctrl+D>组合键,以默认的标准方向视角来显示模型,如图4-48所示。(www.daowen.com)

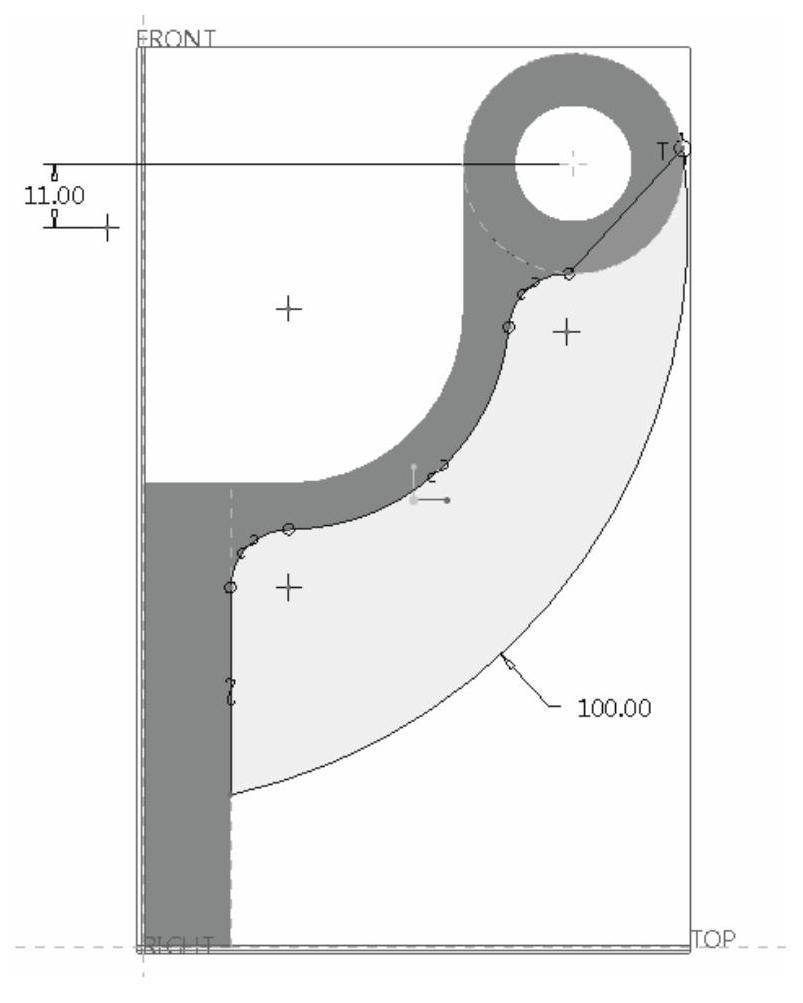

图4-47 绘制草图


图4-48 创建加强用的拉伸特征

步骤7:创建圆角特征。

(1)单击“倒圆角”按钮978-7-111-49966-4-Chapter04-143.jpg,打开“倒圆角”选项卡。

(2)输入圆角半径为“25”。

(3)选择边参考,如图4-49所示。


步骤8:创建旋转特征。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter04-145.jpg,打开“旋转”选项卡。


(3)打开“放置”下滑面板,单击“定义”按钮,打开“草绘”对话框。

(4)选择FRONT基准平面作为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘模式。

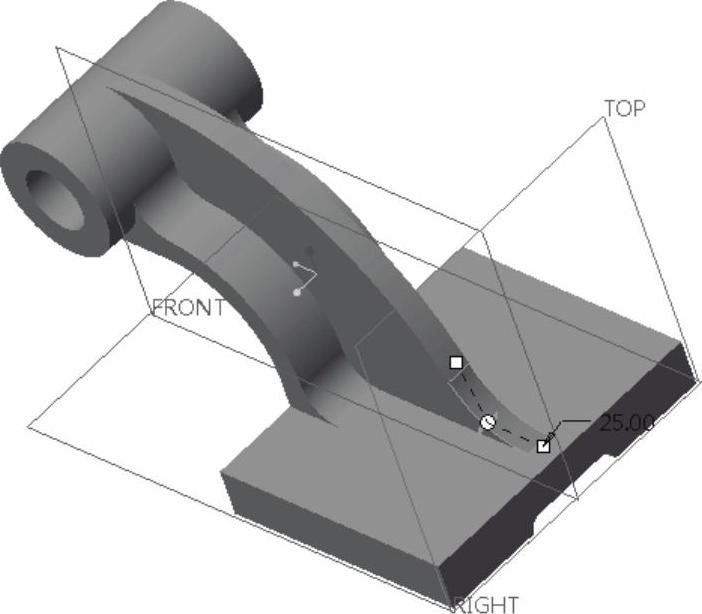

图4-49 选择要倒角的边参考

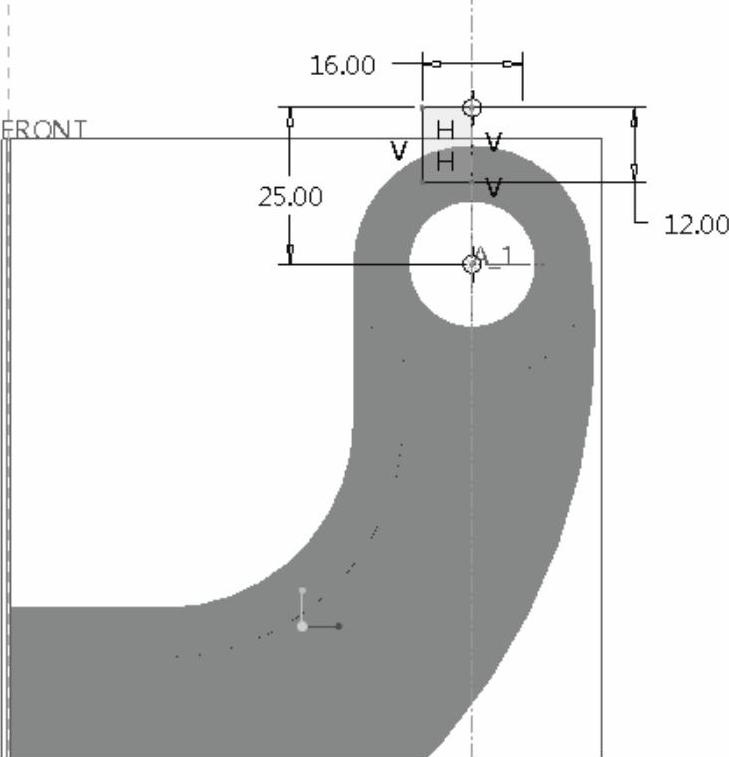

图4-50 绘制剖面

(6)在“旋转”选项卡中,接受默认的旋转角度为“360°”,单击“完成”按钮978-7-111-49966-4-Chapter04-150.jpg。在键盘上按<Ctrl+D>组合键,以标准方向的视角来显示模型,如图4-51所示。

步骤9:拉伸切除。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-151.jpg,打开“拉伸”选项卡,接着指定要创建的模型特征为978-7-111-49966-4-Chapter04-152.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter04-153.jpg

(2)单击“拉伸”选项卡的“放置”按钮,打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(3)选择图4-52所示的零件面作为草绘平面,单击“草绘”按钮,进入草绘模式。

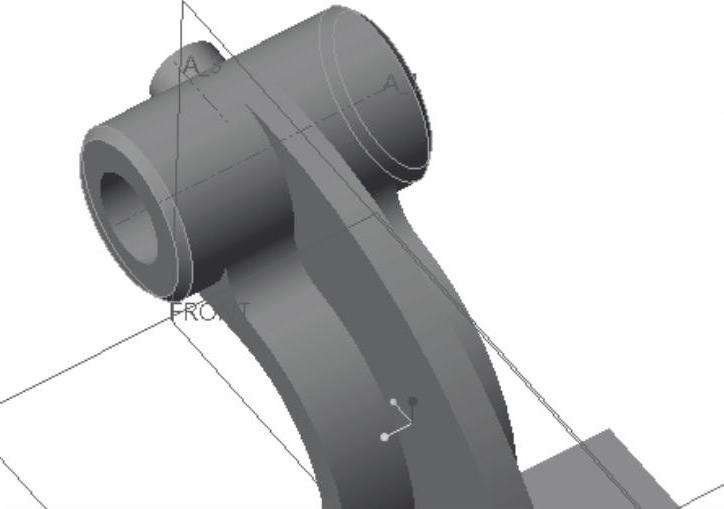

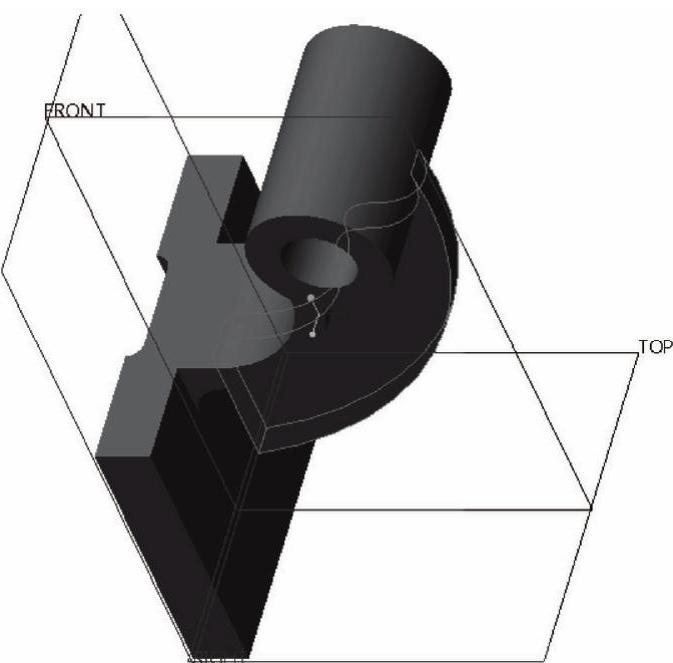

图4-51 创建旋转特征

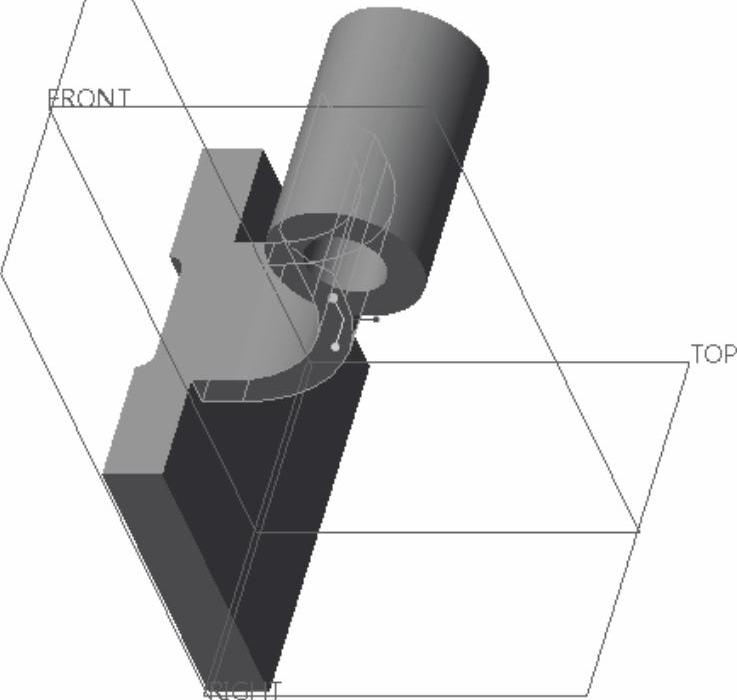

图4-52 指定草绘平面

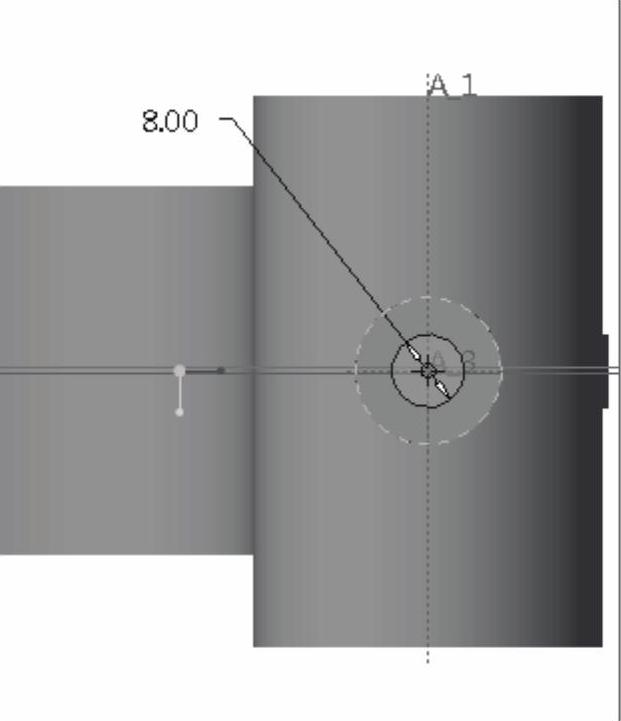

(4)单击“同心圆”按钮978-7-111-49966-4-Chapter04-156.jpg,绘制图4-53所示的一个圆,单击“确定”按钮978-7-111-49966-4-Chapter04-157.jpg


(6)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-159.jpg。在键盘上按<Ctrl+D>组合键,以标准方向的视角来显示模型,如图4-54所示。

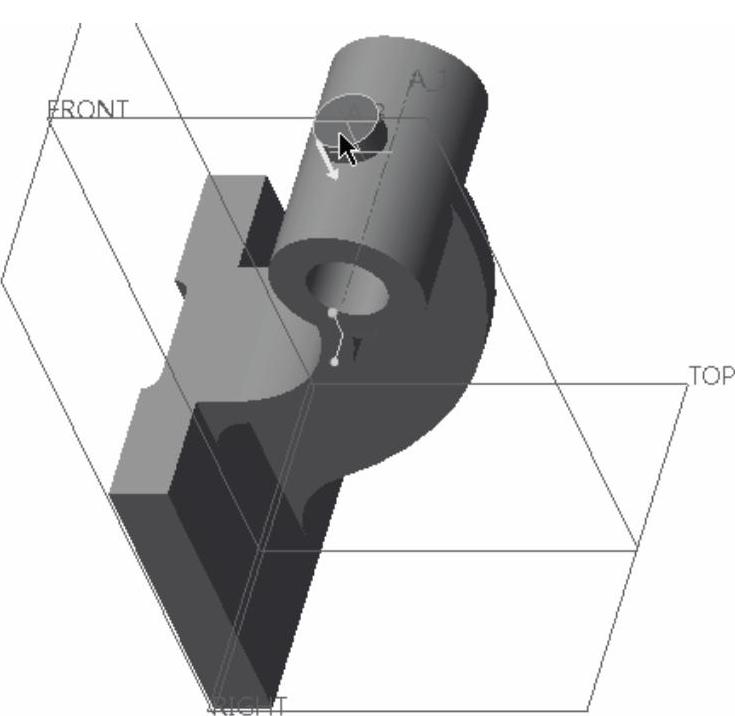

图4-53 绘制圆

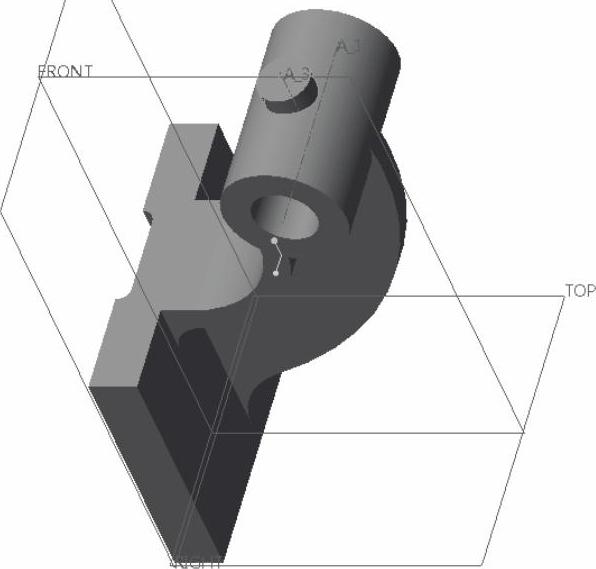

图4-54 切除出一个圆孔

步骤10:拉伸切除。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-162.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中,指定要创建的模型特征为978-7-111-49966-4-Chapter04-163.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter04-164.jpg

(3)选择RIGHT基准平面作为草绘平面,快速地进入草绘模式。


(5)在“拉伸”选项卡中单击“深度方向”按钮978-7-111-49966-4-Chapter04-166.jpg,接着从“深度选项”列表框中选择“978-7-111-49966-4-Chapter04-167.jpg(穿透)”选项。

(6)单击“完成”按钮978-7-111-49966-4-Chapter04-168.jpg,切除材料的结果如图4-56所示。

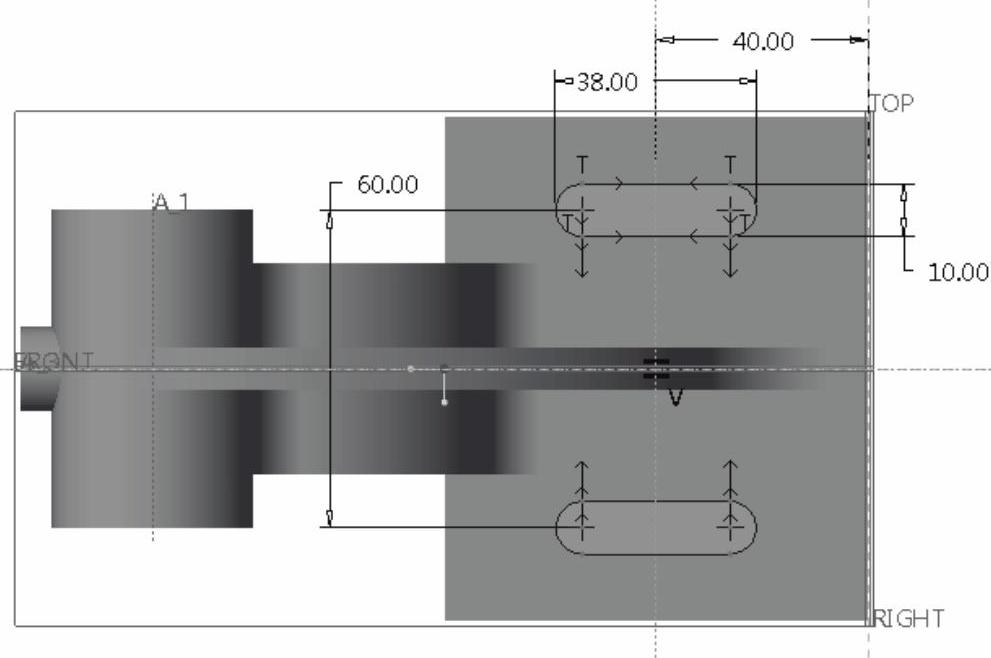

图4-55 绘制剖面

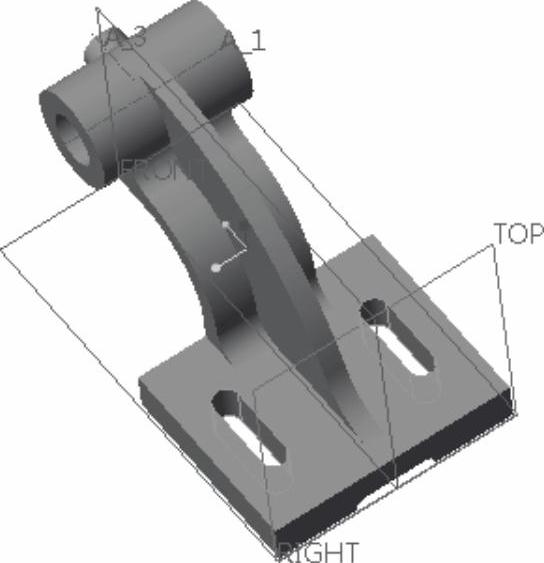

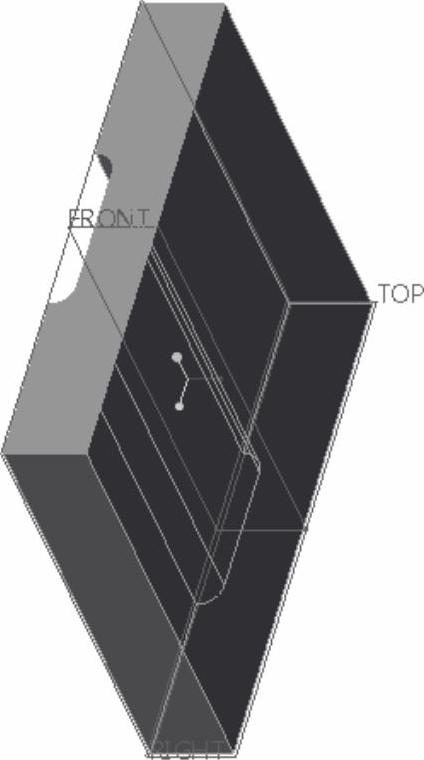

图4-56 切除材料

步骤11:倒角。

(1)单击“边倒角”按钮978-7-111-49966-4-Chapter04-171.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中,选择倒角标注形式为“45×D”,并在“D”框中输入“2”。

(3)选择图4-57所示的两条边参考。

(4)单击“完成”按钮978-7-111-49966-4-Chapter04-172.jpg,倒角结果如图4-58所示。

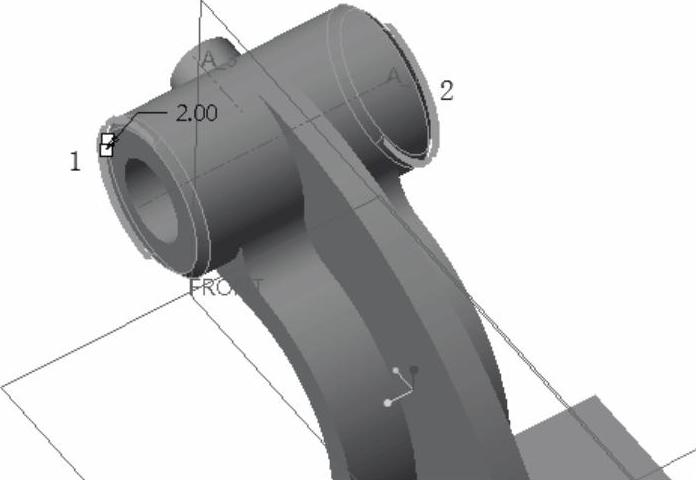

图4-57 选择边参考


图4-58 创建倒角特征

步骤12:倒角。

多次单击“倒角”按钮978-7-111-49966-4-Chapter04-175.jpg,在踏脚支架中添加合适的倒角特征,最后完成的模型效果如图4-59所示。

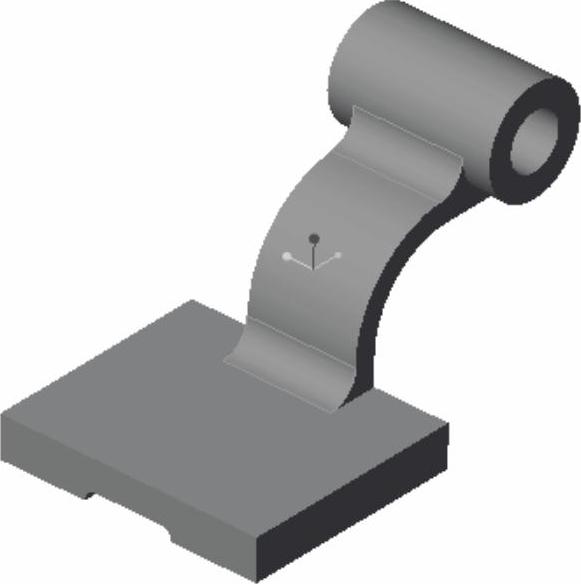

图4-59 完成的踏脚支架
