如何使用筋工具创建拔叉——实例分享

时间:2023-06-18 理论教育 版权反馈
【摘要】:图4-14 拔叉零件本实例所应用到的工具命令包括拉伸工具、筋工具、孔工具、镜像工具和基准平面工具等;重点学习筋工具的应用方法及技巧。图4-15 草绘拉伸剖面图4-16 创建的圆环体步骤3:以拉伸的方式创建拨叉结构。绘制图4-30所示的拉伸剖面,单击“确定”按钮。图4-29 创建拉伸特征图4-30 绘制拉伸剖面在“拉伸”选项卡中选择“(对称)”选项,输入拉伸深度值为“6”。

如何使用筋工具创建拔叉——实例分享

本实例所要完成的拔叉零件如图4-14所示。


图4-14 拔叉零件

本实例所应用到的工具命令包括拉伸工具、筋工具、孔工具、镜像工具和基准平面工具等;重点学习筋工具的应用方法及技巧。

该拔叉零件的设计方法及步骤如下。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter04-48.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_4_2”;取消勾选“使用默认模板”复选框,不使用默认模板,单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:利用拉伸工具创建圆环体。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-49.jpg,打开“拉伸”选项卡


(3)选择TOP基准平面作为草绘平面,进入草绘器中。


(5)在“拉伸”选项卡中输入拉伸深度为“78”。

(6)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-52.jpg。在键盘上按<Ctrl+D>组合键,以默认的标准方向显示模型,如图4-16所示。


图4-15 草绘拉伸剖面

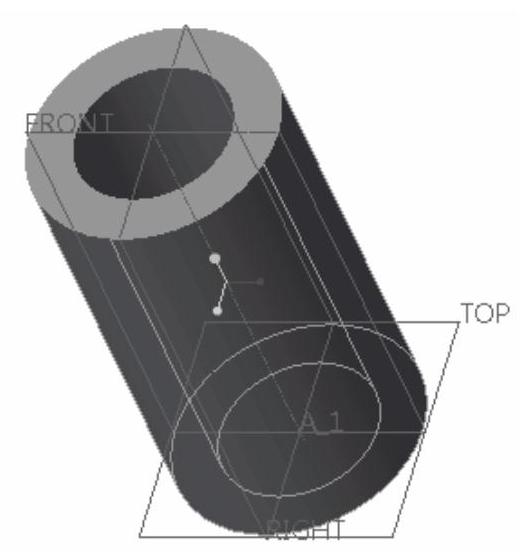

图4-16 创建的圆环体

步骤3:以拉伸的方式创建拨叉结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-55.jpg,打开“拉伸”选项卡。


(3)单击“拉伸”选项卡中的“放置”按钮,进入“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)单击“基准”→“基准平面”按钮978-7-111-49966-4-Chapter04-57.jpg,弹出“基准平面”对话框,选择TOP基准平面作为偏移参考,输入偏移距离为“36”,如图4-17所示,单击“确定”按钮,完成DTM1基准平面的创建。

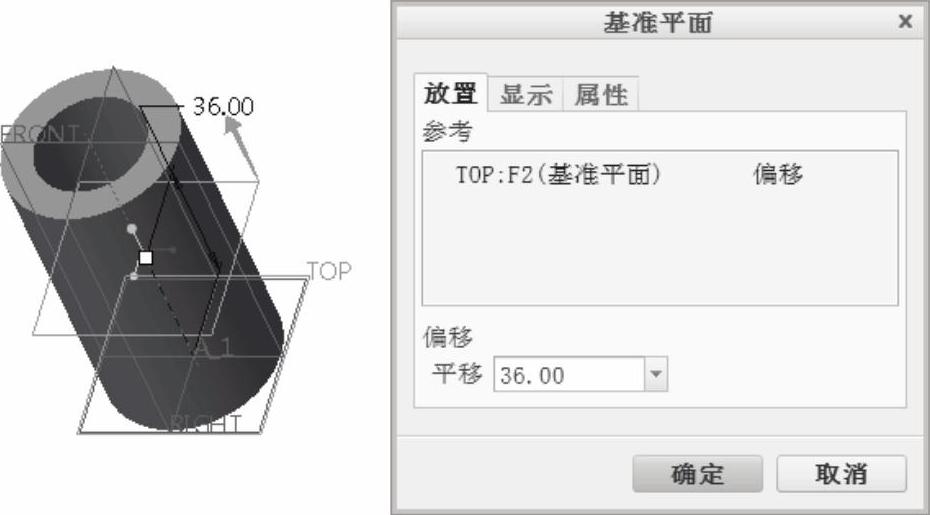

图4-17 创建基准平面DTM1

(5)系统自动以刚创建的基准平面DTM1作为草绘平面,默认以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘模式。


(7)在“拉伸”选项卡中输入拉伸深度为“6”。

(8)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-60.jpg。在键盘上按<Ctrl+D>组合键,以标准方向显示模型,如图4-19所示。

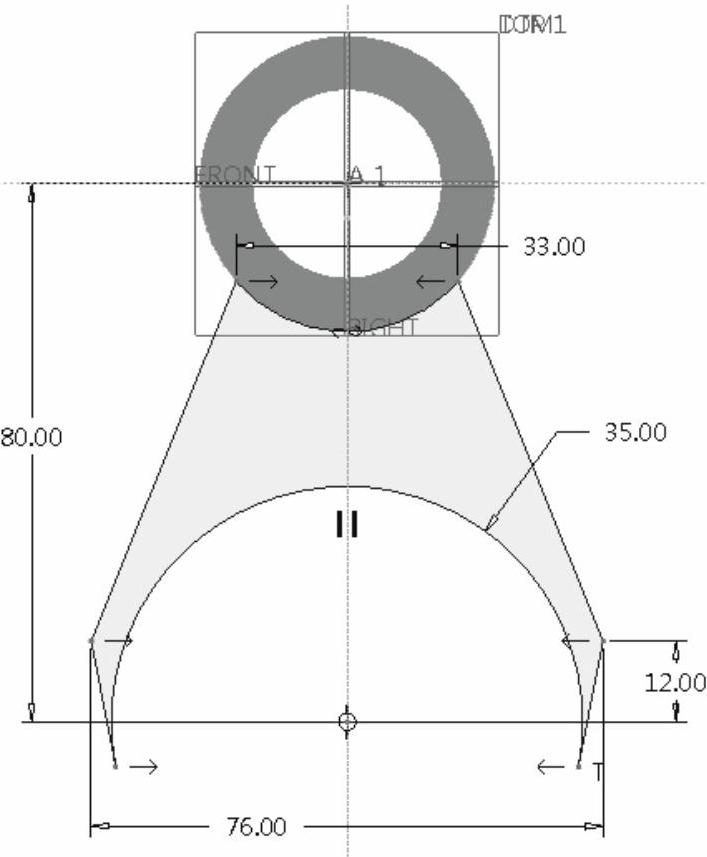

图4-18 绘制草图

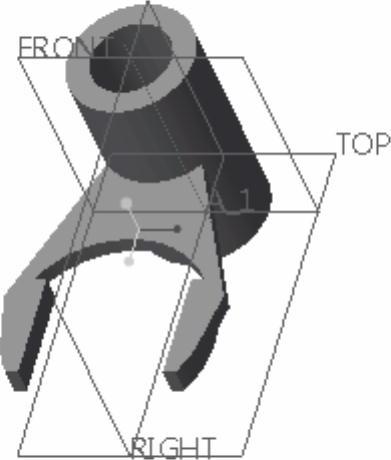

图4-19 创建拉伸特征

步骤4:设计拨叉的接触结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-63.jpg,打开“拉伸”选项卡。


(3)单击“拉伸”选项卡中的“放置”按钮,进入“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)选择图4-20所示的零件面作为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”对话框中的“草绘”按钮,进入草绘模式。

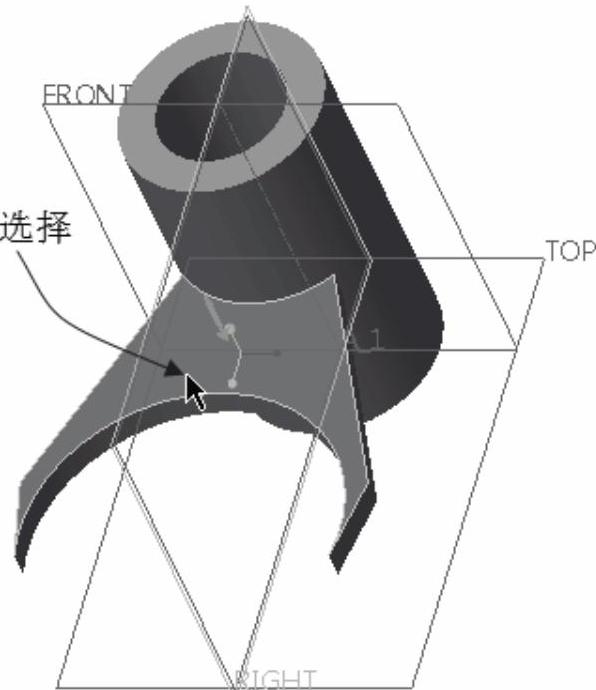

图4-20 选择草绘平面

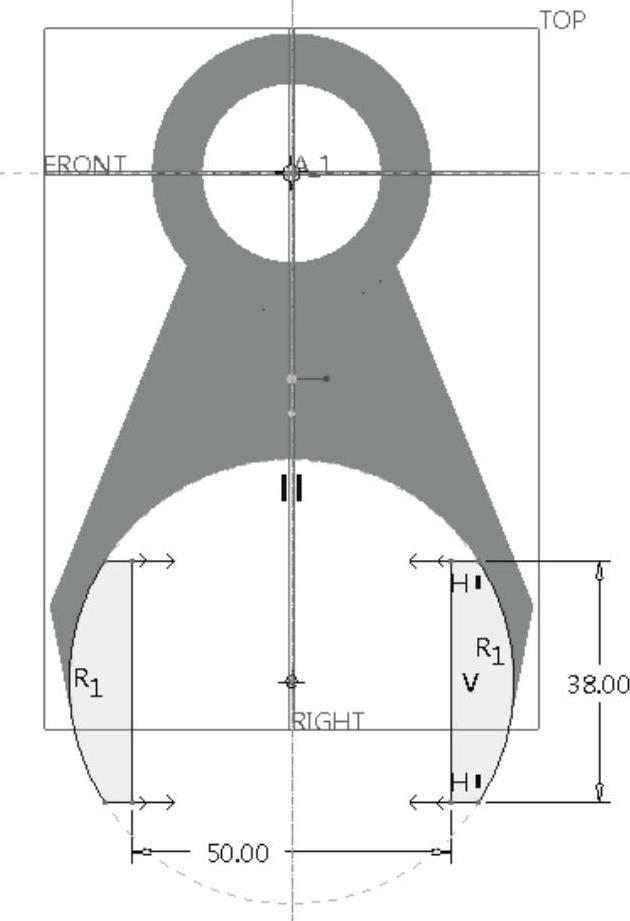

图4-21 草绘剖面

(6)在“拉伸”选项卡中输入拉伸深度为“9.5”,并单击“深度方向”按钮978-7-111-49966-4-Chapter04-68.jpg以获得所需的拉伸深度方向。

(7)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-69.jpg,模型效果如图4-22所示。

步骤5:创建轮廓筋特征。

(1)单击“轮廓筋”按钮978-7-111-49966-4-Chapter04-70.jpg,打开图4-23所示的“轮廓筋”选项卡。

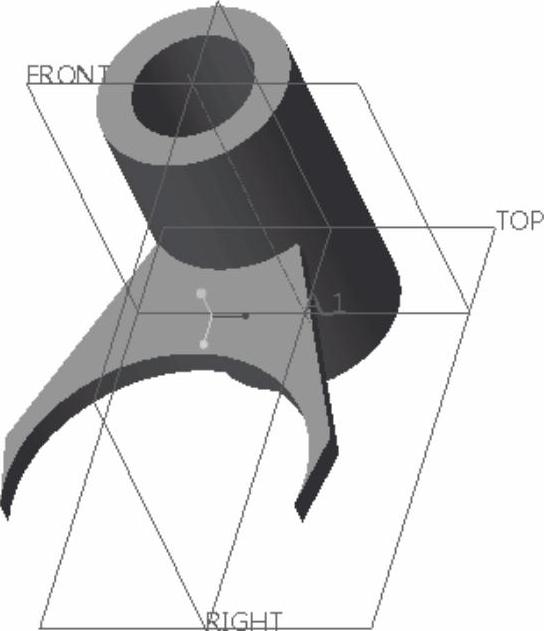

图4-22 设计拨叉的接触结构

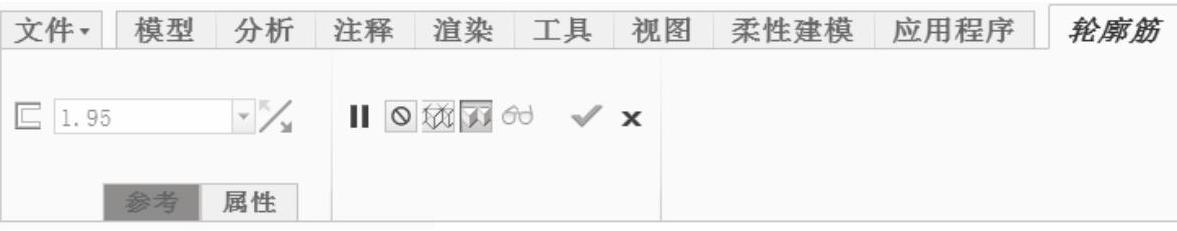

图4-23 “轮廓筋”选项卡

(2)在“轮廓筋”选项卡中单击“参考”按钮,打开“参考”下滑面板,单击“定义”按钮,出现“草绘”对话框。

(3)选择RIGHT基准平面作为草绘平面,以TOP基准平面为“上(顶)”方向参考,单击“草绘”按钮,进入草绘模式。


(5)此时,若模型如图4-25所示,箭头方向没有指向实体,不能形成有效的材料填充区域。需要打开“参考”下滑面板,在此面板上单击“反向”按钮,使箭头方向指向实体,从而形成有效的材料填充区域,如图4-26所示。

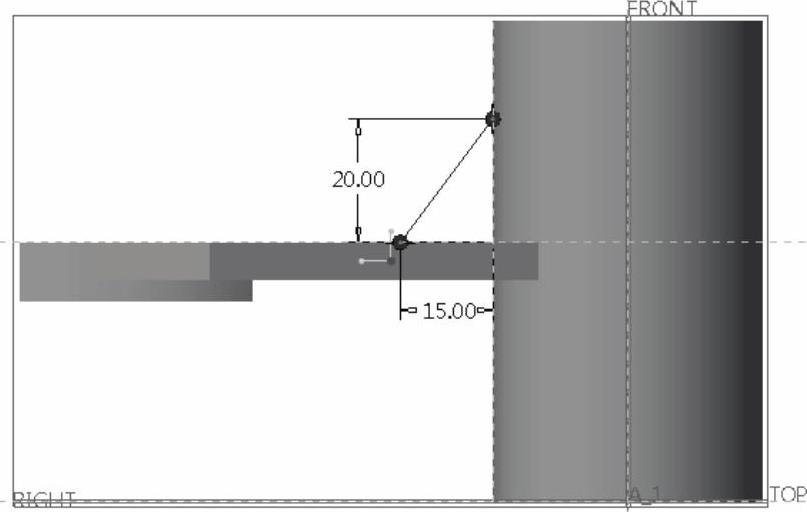

图4-24 绘制草图

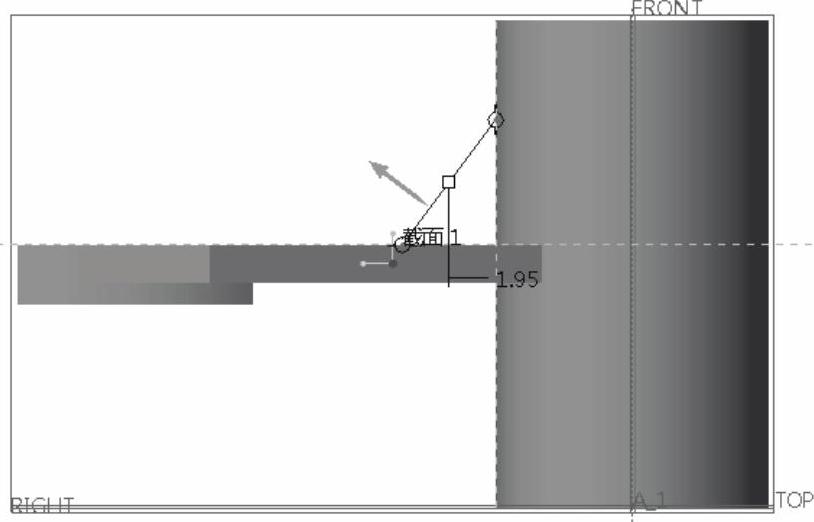

图4-25 不能形成筋特征

(6)在“轮廓筋”选项卡的尺寸框中,输入轮廓筋厚度值为“6”。

(7)单击“完成”按钮978-7-111-49966-4-Chapter04-76.jpg,完成该轮廓筋特征的创建工作,结果如图4-27所示。(www.daowen.com)

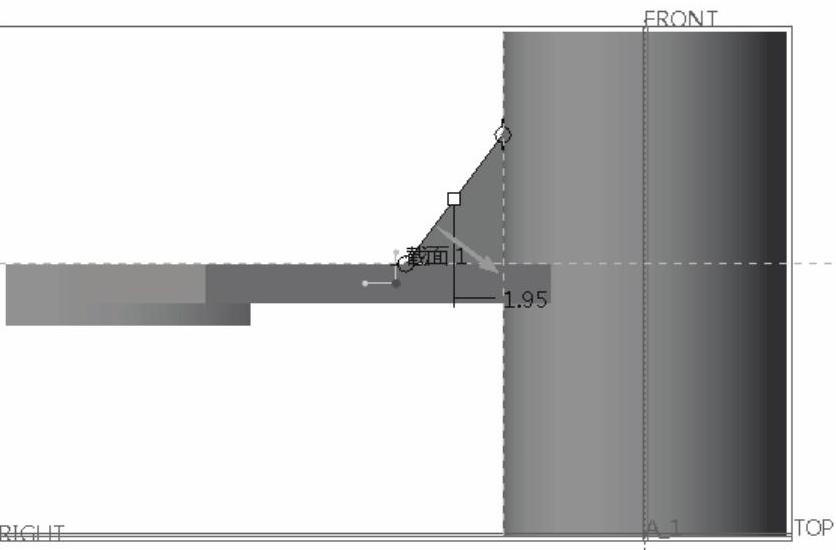

图4-26 反向结果

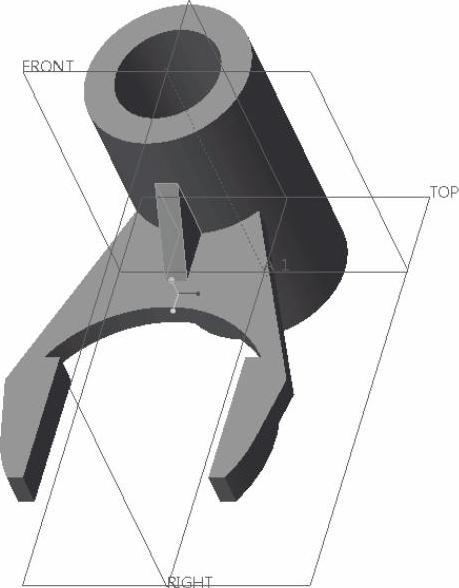

图4-27 创建轮廓筋特征

步骤6:创建拉伸特征。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-79.jpg,打开“拉伸”选项卡。


(3)在“拉伸”选项卡中单击“放置”按钮,打开“放置”下滑面板,然后单击此下滑面板中的“定义”按钮,弹出“草绘”对话框。

(4)选择RIGHT基准平面作为草绘平面,以TOP基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘器中。

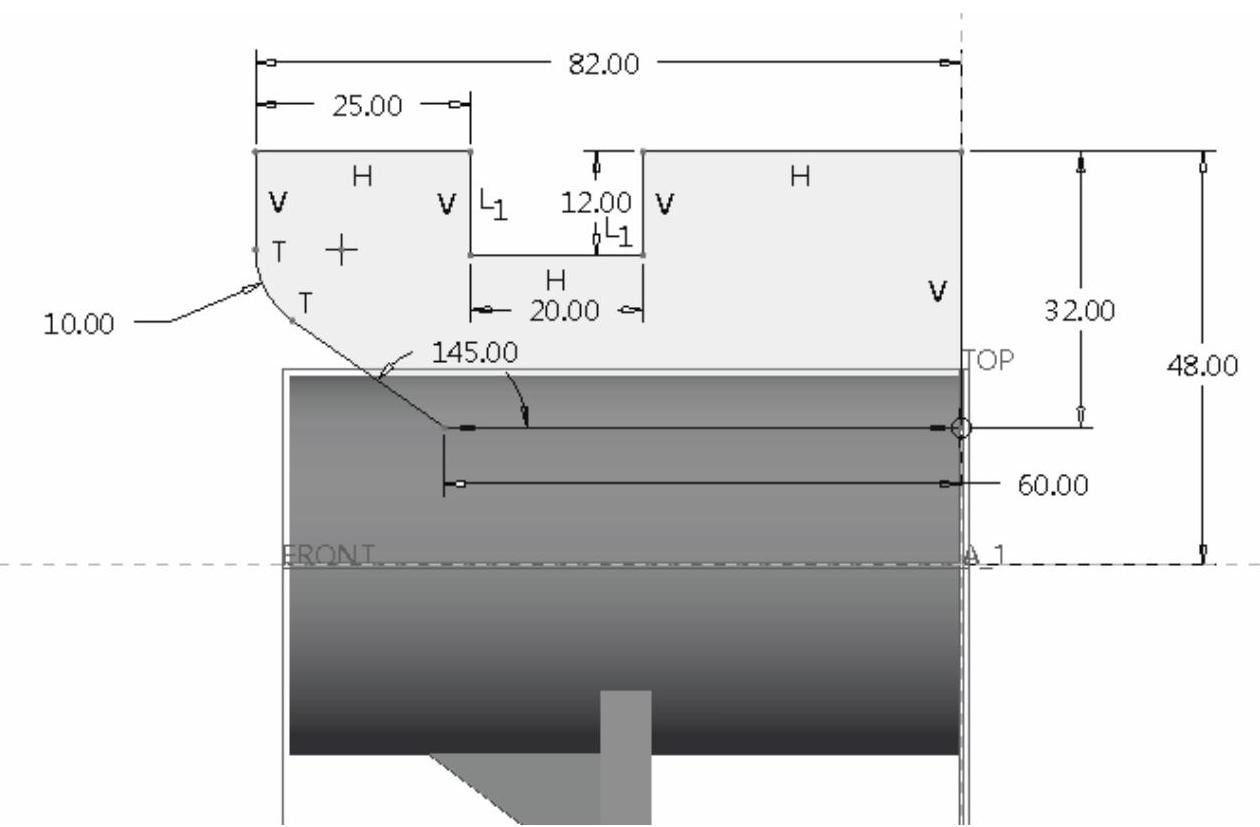

图4-28 绘制的拉伸剖面


(7)单击“完成”按钮978-7-111-49966-4-Chapter04-84.jpg,创建的拉伸特征如图4-29所示。

步骤7:创建拉伸特征。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-85.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)选择FRONT基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘器中。

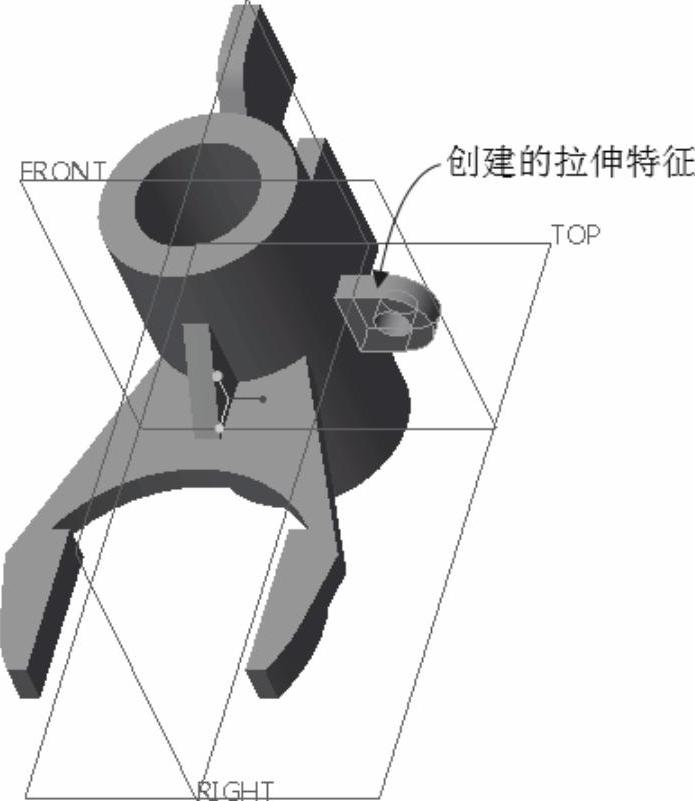

图4-29 创建拉伸特征

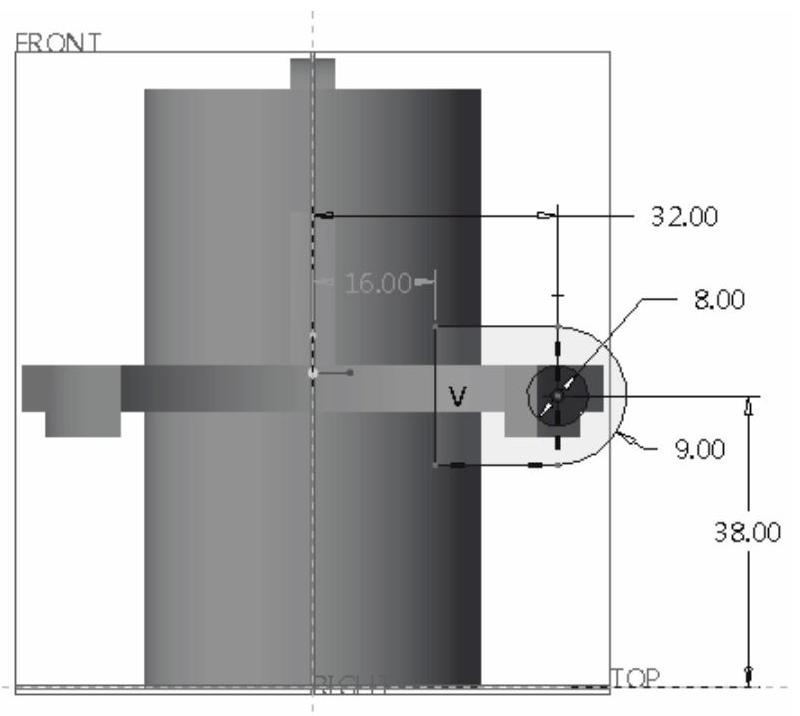

图4-30 绘制拉伸剖面


(7)单击“完成”按钮978-7-111-49966-4-Chapter04-91.jpg,创建的拉伸特征如图4-31所示。

步骤8:创建镜像特征。

(1)选中刚创建的拉伸特征,单击“镜像”按钮978-7-111-49966-4-Chapter04-92.jpg,打开“镜像”选项卡。

(2)选择RIGHT基准平面作为镜像平面。

(3)在“镜像”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-93.jpg,镜像结果如图4-32所示。


图4-31 创建拉伸特征


图4-32 镜像结果

步骤9:创建螺纹孔特征。

(1)单击“孔”按钮978-7-111-49966-4-Chapter04-96.jpg,打开“孔”选项卡。

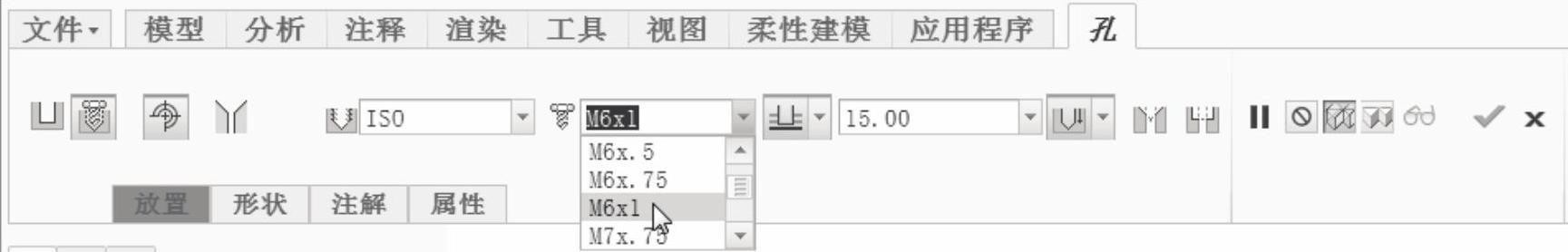

(2)在“孔”选项卡中单击“创建标准孔”按钮978-7-111-49966-4-Chapter04-97.jpg,设置创建标准孔的螺纹类型为“ISO”,并设置螺纹规格尺寸为“M6×1”,如图4-33所示。


图4-33 设置创建标准螺纹孔的一些参数

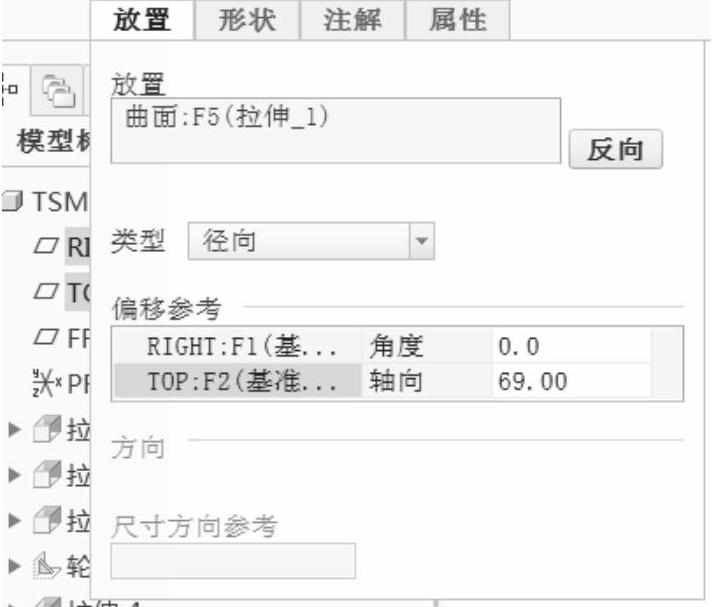

(3)在图4-34所示的圆柱曲面上单击,接着打开“放置”下滑面板,并使用鼠标在模型中拖曳其中一个偏移控制图柄,捕捉到RIGHT基准平面,拖曳另一个偏移控制图柄捕捉到TOP基准平面,然后在“放置”下滑面板的“偏移参考”收集器中,设置相应的偏移距离,如图4-35所示。

操作说明:用户也可以这样定义偏移参考,即在“放置”面板上单击“偏移参考”收集器的框,从而将该收集器激活,接着选择RIGHT基准平面,并按住<Ctrl>键选择TOP基准平面,然后在“偏移参考”收集器中设置相应的偏移距离。

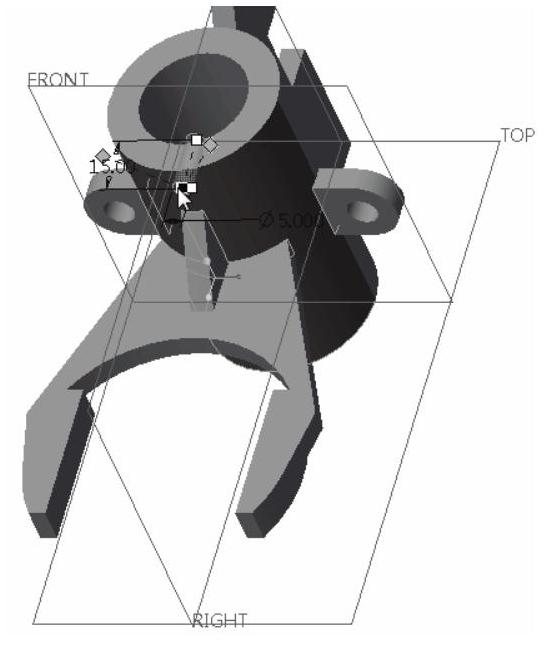

图4-34 指定主放置参考


图4-35 定义偏移参考

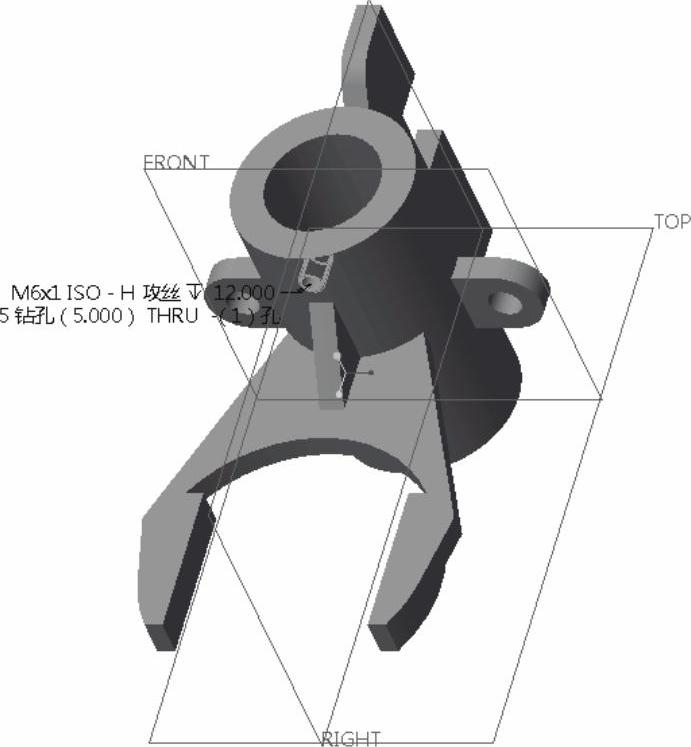

(5)单击“完成”按钮978-7-111-49966-4-Chapter04-102.jpg,创建的孔特征如图4-36所示。

步骤10:设立层来管理标准螺纹孔的注释。

(1)在功能区中切换至“视图”选项卡,从“可见性”组中单击“层”按钮978-7-111-49966-4-Chapter04-103.jpg,使导航区切换到层树显示模式。

(2)在导航区中单击位于层树上方的“层”按钮978-7-111-49966-4-Chapter04-104.jpg,打开其下拉菜单,选择“新建层”选项,系统弹出“层属性”对话框。

(3)在“名称”文本框中输入“note”,接着在图形窗口中单击螺纹孔的注释信息。

(4)单击“层属性”对话框中的“确定”按钮。

(5)在层树中右击NOTE层,从快捷菜单中选择“隐藏”命令。

(6)再次右击NOTE层,从快捷菜单中选择“保存状况”命令。

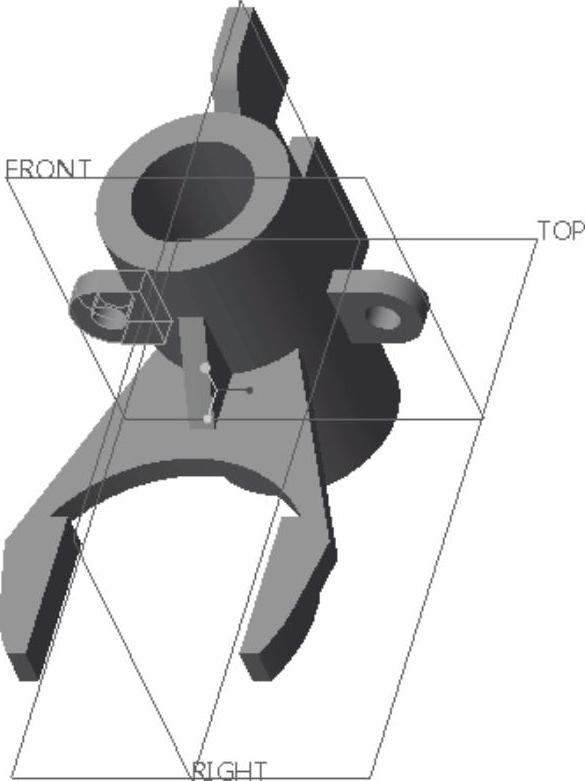

(7)在“图形”工具栏中单击“重画当前视图”按钮978-7-111-49966-4-Chapter04-105.jpg刷新画面,此时模型中的孔注释已经被隐藏起来了,效果如图4-37所示。

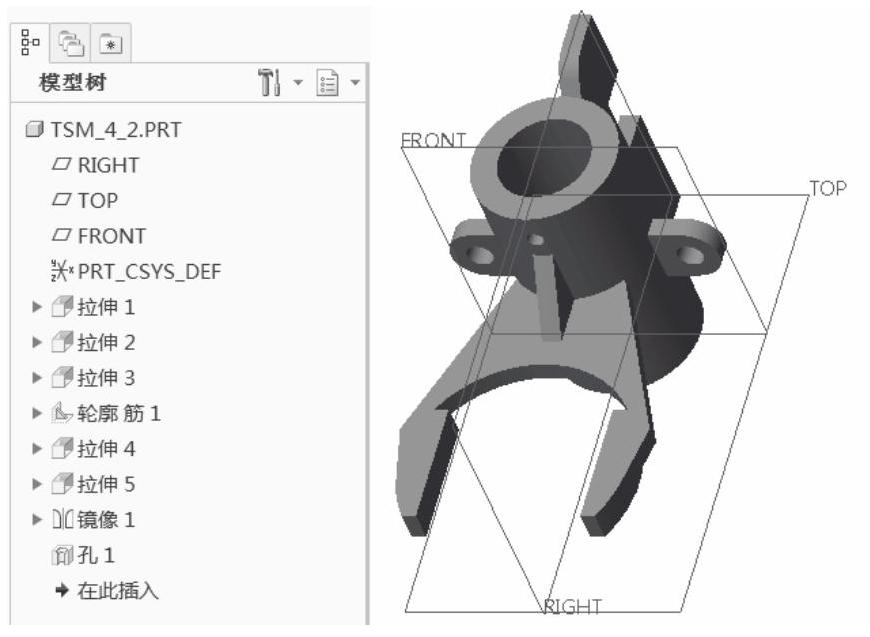

图4-36 创建标准螺纹孔

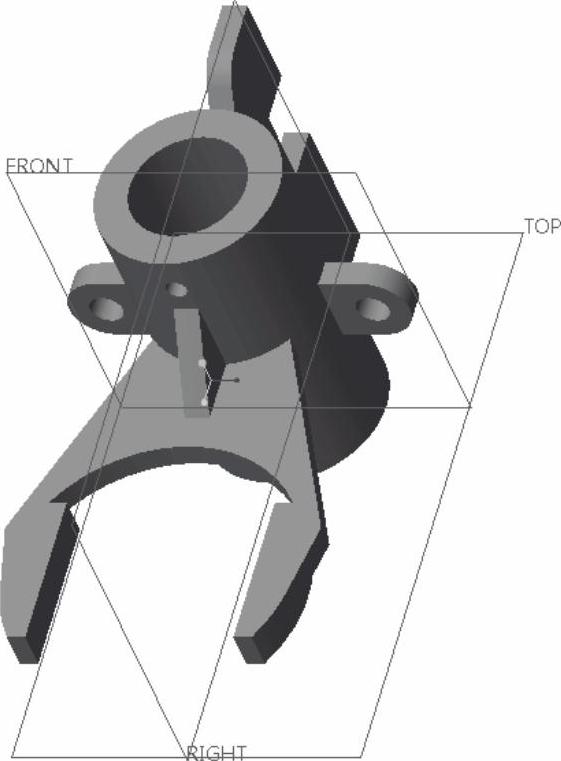

图4-37 隐藏了孔注释

(8)在“视图”选项卡的“可见性”组中单击“层”按钮978-7-111-49966-4-Chapter04-108.jpg,使导航区切换回模型树显示模式。

说明:由于拨叉零件多为铸件(如材料为HT200),可以使用“倒圆角”按钮978-7-111-49966-4-Chapter04-109.jpg在模型中创建一些铸造圆角,这些铸造圆角的半径一般设计为R2~R5。

至此,完成了本拔叉零件的创建。
