实例展示:连杆机构设计操作详解

连杆机构主要用于运动方式的传递。本实例将介绍如何制作一个连杆零件,其三维实体模型如图4-1所示。


图4-1 连杆零件

在本实例中,利用拉伸等工具创建连杆的框架结构、圆台、侧板造型等,然后利用倒角工具和倒角工具分别创建必要的倒角特征和圆角特征。

该连杆零件的设计方法及步骤如下。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter04-7.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_4_1”;取消勾选“使用默认模板”复选框,不使用默认模板,然后单击“确定”按钮。

(3)弹出“新文件选项”对话框,在“模板”选项组中,选择“mmns_part_solid”选项。单击“确定”按钮,进入零件设计模式。

步骤2:利用拉伸工具创建连杆的主框架结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-8.jpg,打开“拉伸”选项卡


(3)选择TOP基准平面作为草绘平面,进入草绘器。

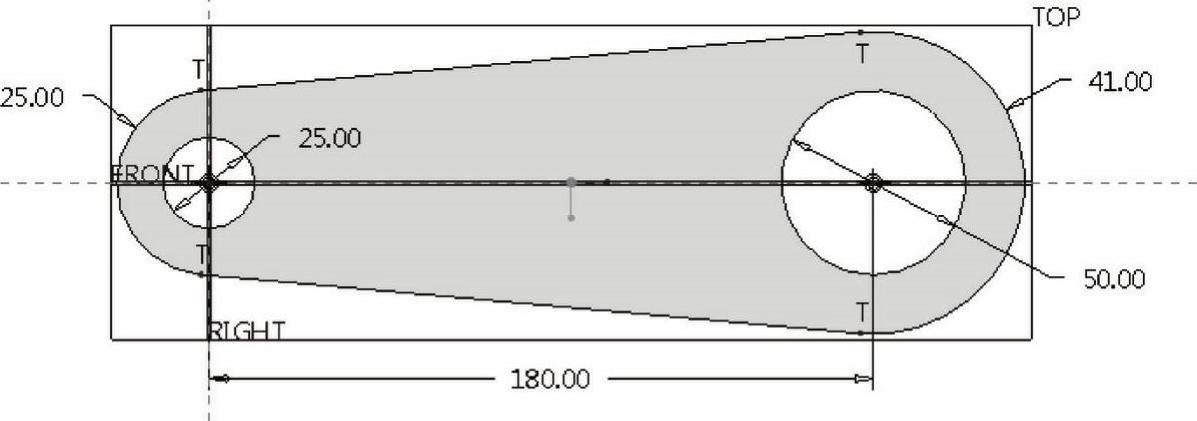

图4-2 绘制剖面


(6)在“拉伸”选项卡中,单击“完成”按钮978-7-111-49966-4-Chapter04-13.jpg。在键盘上按<Ctrl+D>组合键,以默认的标准方向视角显示模型,效果如图4-3所示。

步骤3:利用拉伸工具创建圆台。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-14.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)单击“草绘”对话框上的“使用先前的”按钮,进入草绘模式。



图4-3 连杆主框架结果

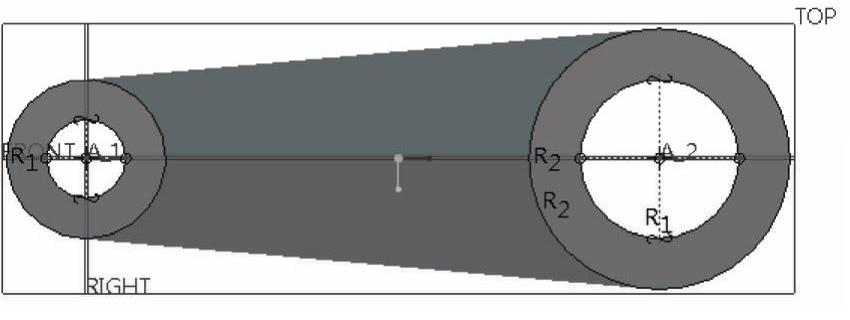

图4-4 绘制剖面

(6)在“拉伸”选项卡的侧1“深度选项”列表框中选择“978-7-111-49966-4-Chapter04-19.jpg(对称)”选项,输入其拉伸深度值为“42”,并注意确保取消选中“去除材料”按钮978-7-111-49966-4-Chapter04-20.jpg

(7)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-21.jpg。在键盘上按<Ctrl+D>组合键,以标准方向视角显示模型,如图4-5所示。

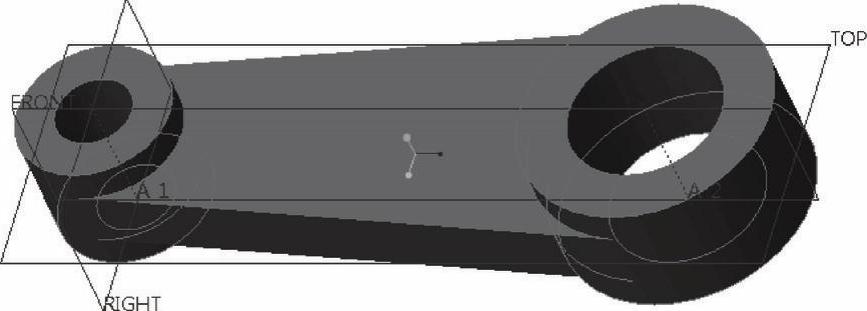

图4-5 建构圆台

步骤4:使用拉伸工具创建连杆的细节框架(不妨称为叉框架)。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-23.jpg,打开“拉伸”选项卡。


(3)打开“拉伸”选项卡的“放置”下滑面板,单击其中的“定义”按钮,弹出“草绘”对话框。

(4)单击“草绘”对话框中的“使用先前的”按钮,进入草绘模式。

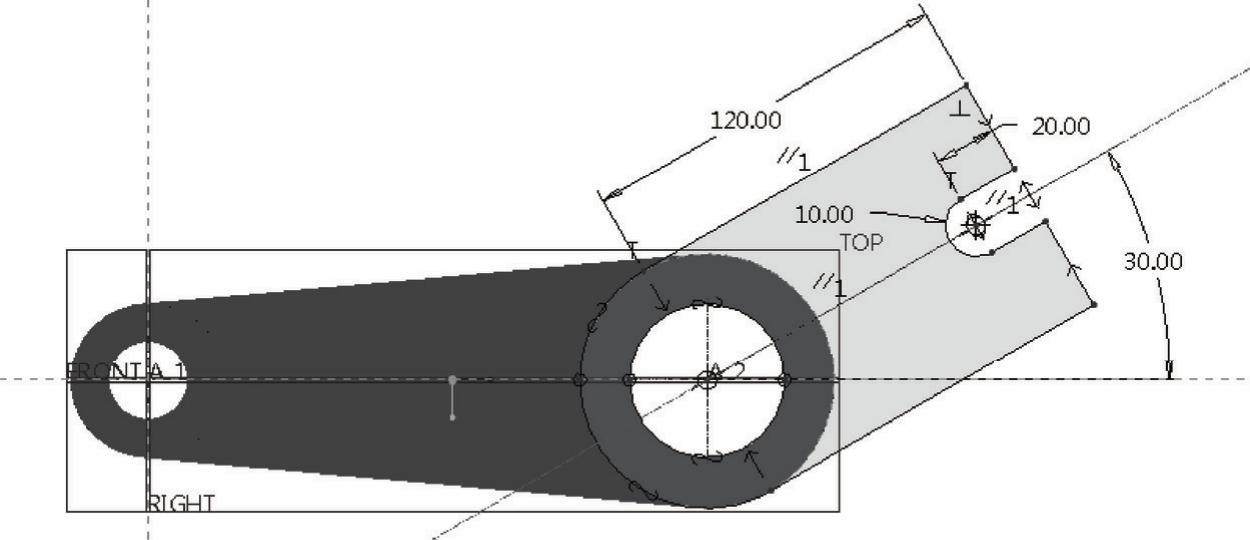

图4-6 绘制拉伸剖面(www.daowen.com)


(7)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter04-28.jpg。在键盘上按<Ctrl+D>组合键,以标准方向的视角来显示模型,效果如图4-7所示。

步骤5:以拉伸的方式切除出侧板造型。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter04-29.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡中,选择要创建的模型特征为978-7-111-49966-4-Chapter04-30.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter04-31.jpg

(3)在“放置”下滑面板中单击“定义”按钮,弹出“草绘”对话框。

(4)选择图4-8所示的零件面作为草绘平面,以RIGHT基准平面为“右”方向参考,接着单击“草绘”按钮,进入草绘模式。

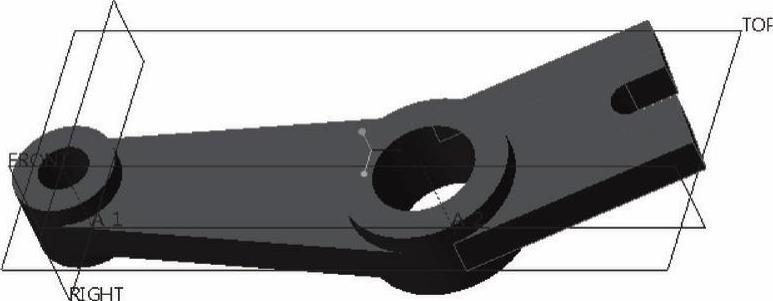

图4-7 模型效果

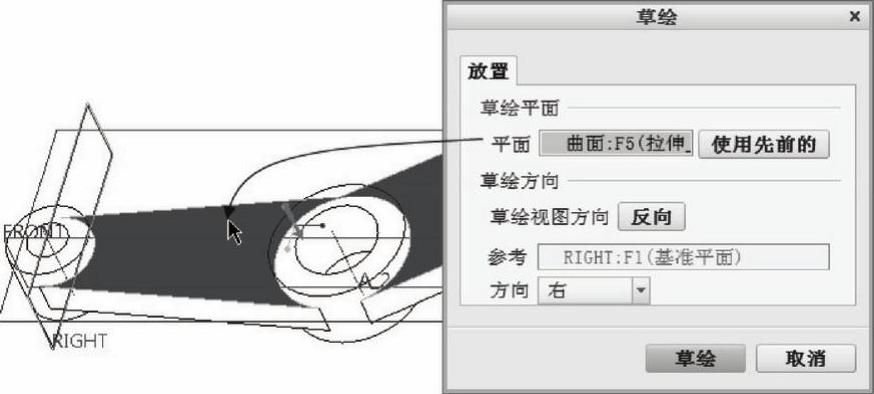

图4-8 定义草绘平面及草绘方向



图4-9 绘制草图

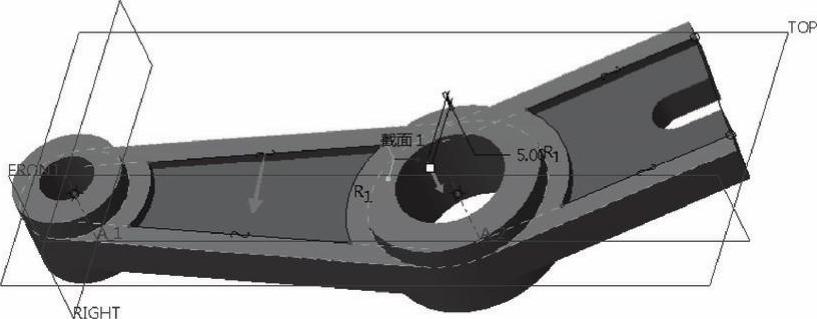

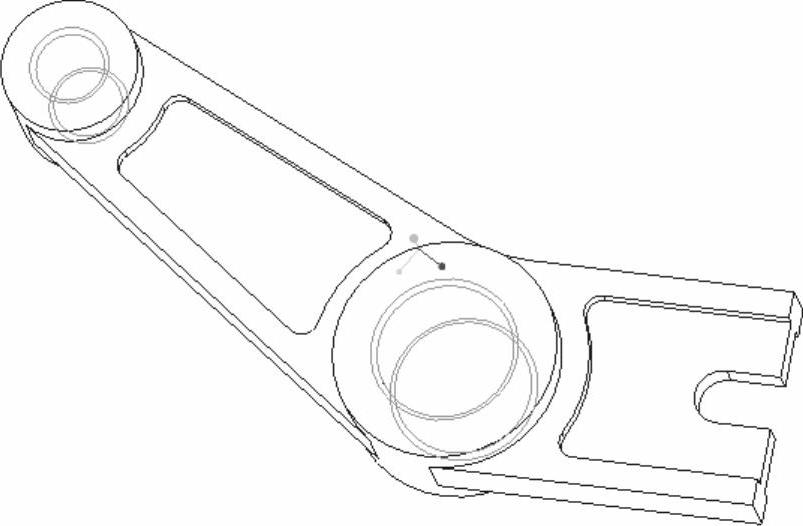

(6)在“拉伸”选项卡中,输入深度值为“5”,并确保箭头方向如图4-10所示。


步骤6:创建镜像特征。

(1)单击“镜像”按钮978-7-111-49966-4-Chapter04-37.jpg,打开“镜像”选项卡。

(2)选择TOP基准平面作为镜像平面。


步骤7:创建圆角特征。

(1)单击“倒圆角”按钮978-7-111-49966-4-Chapter04-39.jpg,打开“倒圆角”选项卡。

(2)在“倒圆角”选项卡中,设置当前圆角集的半径为“60”。

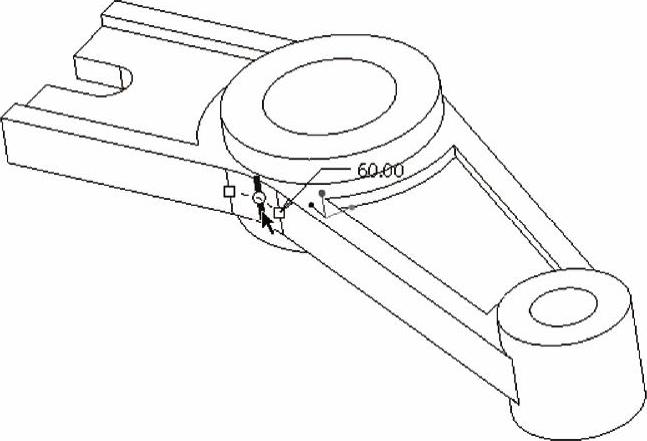

(3)选择图4-11所示的要圆角的边参考。


图4-10 拉伸切除显示


图4-11 选择边参考


步骤8:继续创建倒角特征。

用同样的方法,单击“倒角”按钮978-7-111-49966-4-Chapter04-43.jpg,创建其他的倒角特征,这些圆角半径可以取R6或R8,完成倒角操作的结果如图4-12所示。

步骤9:边倒角。

单击“边倒角”按钮978-7-111-49966-4-Chapter04-44.jpg,在圆台孔相应的边缘处创建尺寸规格为C2的边倒角特征。完成的结果如图4-13所示。

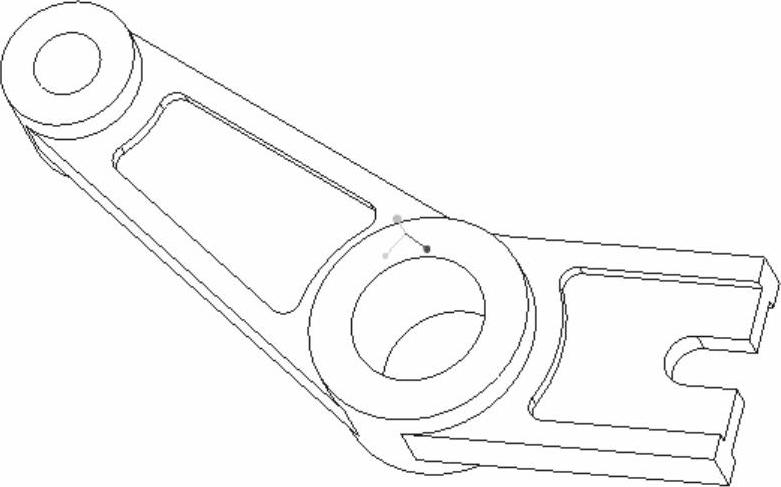

图4-12 倒圆角结果

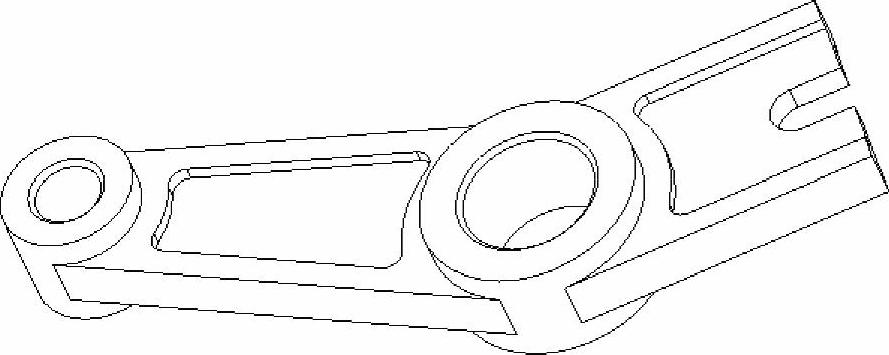

图4-13 倒角结果

至此,完成本连杆的设计操作。
