本实例介绍一个阀盖零件，它的基本形体是扁平的盘状。其中，在盘状基本体的一侧（端）设计有外螺纹连接管道的结构，另一侧则是凸缘。在方形盘状基本体上留有4个圆孔，这些均布圆孔用来在连接阀体与阀盖时安装4个双头螺柱。

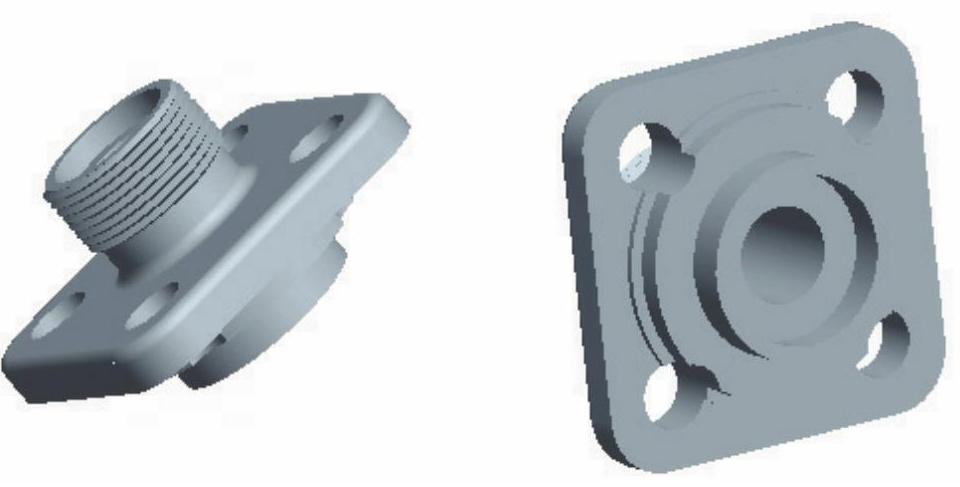

本实例要完成的阀盖零件如图3-41所示。

图3-41 阀盖零件

本实例重点要学习的知识点有创建拉伸特征、创建旋转特征和创建螺旋扫描特征等。这里的螺旋扫描特征将建构成外螺纹造型。

具体的操作方法及步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_3_4”；取消勾选“使用默认模板”复选框，不使用默认模板。

（3）在“新建”对话框中单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：以拉伸的方式创建阀盖基本体。

（1）单击“拉伸”按钮，打开“拉伸”选项卡，默认创建的模型特征为（实体）。

（2）选择TOP基准平面作为草绘平面，进入草绘模式。

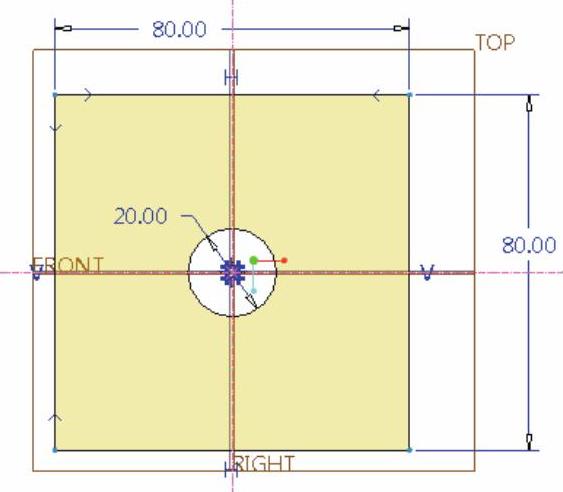

（3）绘制图3-42所示的拉伸剖面，单击“确定”按钮。

（4）在“拉伸”选项卡的尺寸框中输入拉伸深度为“10”。

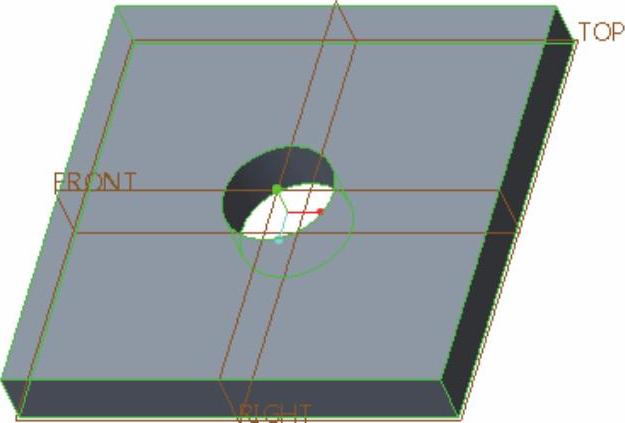

（5）单击“完成”按钮，创建的拉伸特征如图3-43所示。

图3-42 绘制拉伸剖面

图3-43 阀盖基本盘体

步骤3：圆角。

（1）单击“倒角”按钮，打开“倒角”选项卡。

（2）在“倒角”选项卡的尺寸框中输入当前倒角集的半径为“12.5”。

（3）按＜Ctrl＞键选择图3-44所示的4条边线。

（4）单击“完成”按钮，倒角效果如图3-45所示。

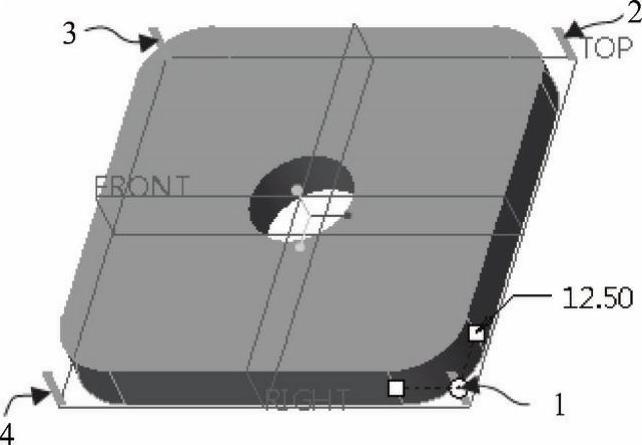

图3-44 选择边线

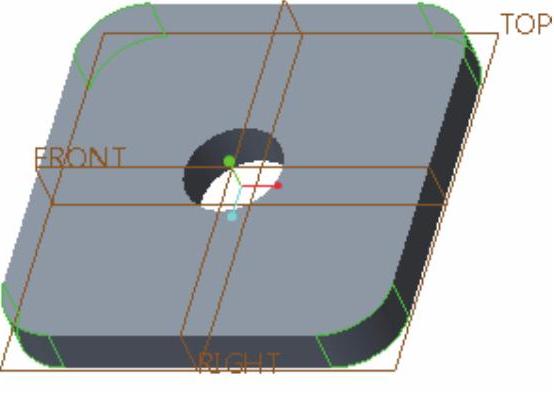

图3-45 倒角

步骤4：在基本盘体的基础上创建回转体。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体）。

（3）单击“旋转”选项卡中的“放置”按钮，打开“放置”下滑面板，接着单击该下滑面板上的“定义”按钮，弹出“草绘”对话框。

（4）选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

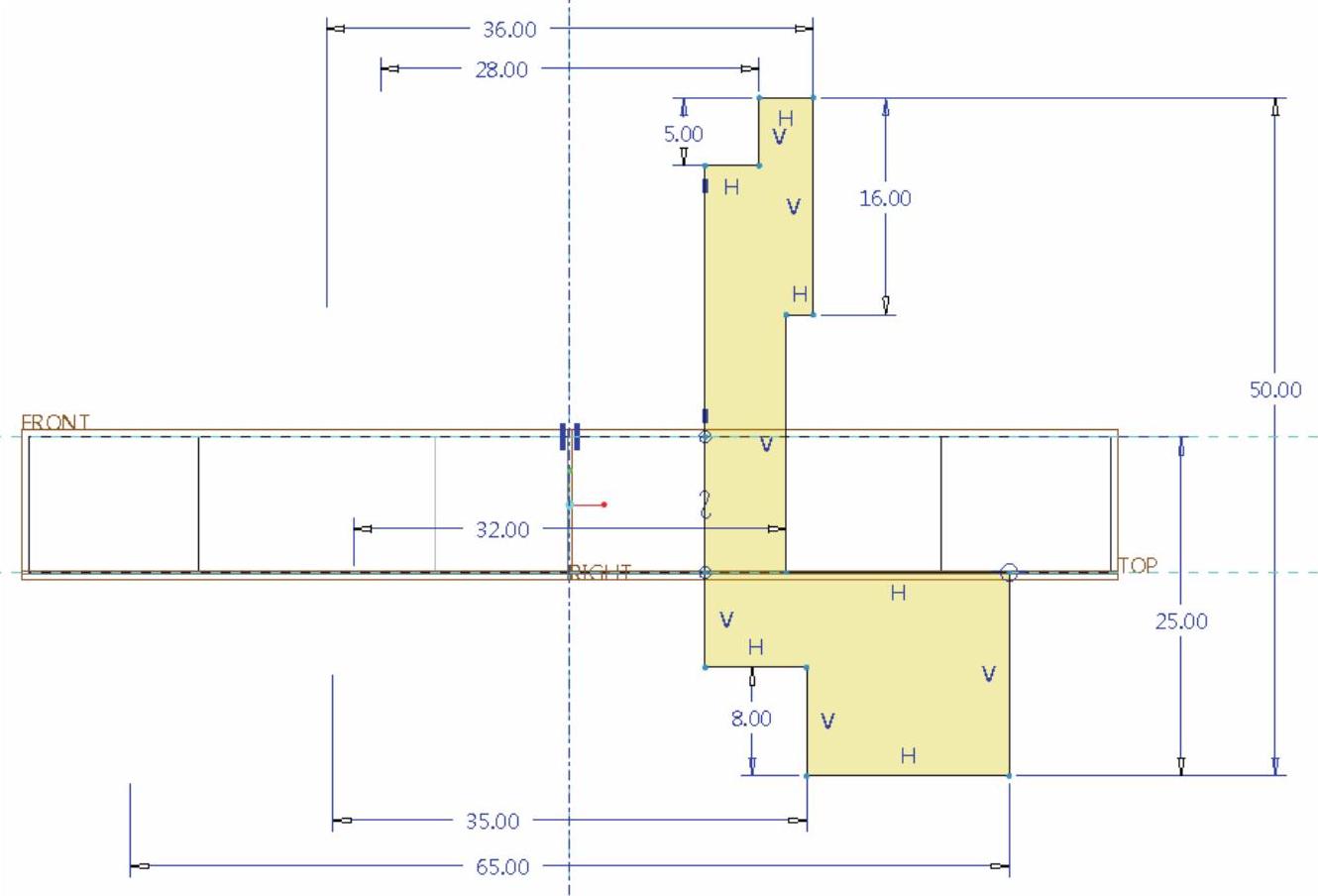

（5）绘制图3-46所示的剖面，单击“确定”按钮。

图3-46 绘制剖面

（6）接受默认的旋转角度为“360°”，单击“完成”按钮，按＜Ctrl+D＞组合键，以标准方向视角显示零件，效果如图3-47所示。

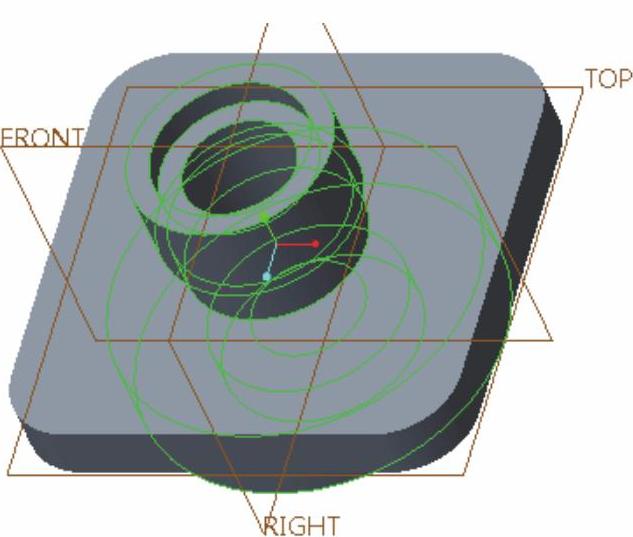

图3-47 创建旋转体

步骤5：以旋转的方式切除材料。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

（4）单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。

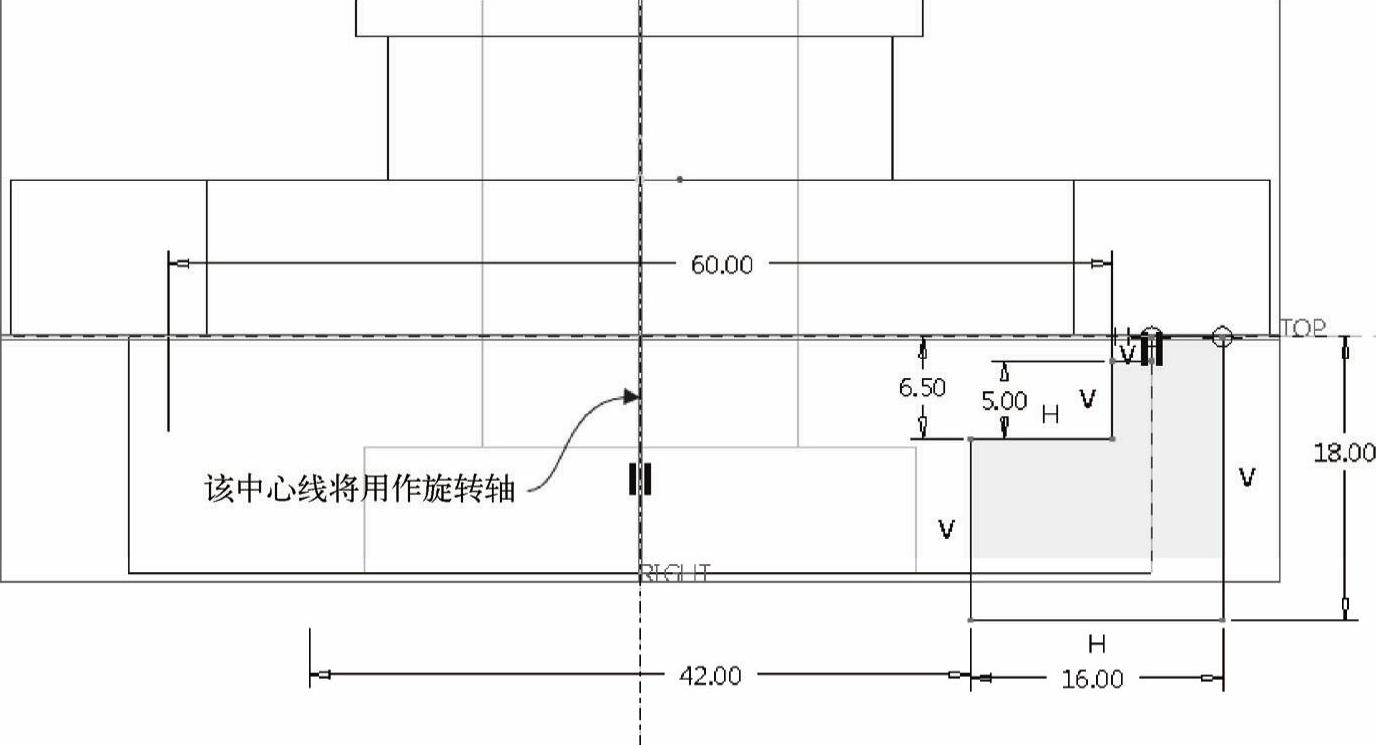

（5）绘制图3-48所示的剖面，单击“确定”按钮。

图3-48 绘制剖面

（6）接受默认的旋转角度为“360°”。在“旋转”选项卡中单击“完成”按钮，旋转切除的结果如图3-49所示。

步骤6：以拉伸的方式切除出一个圆孔。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体）。(www.daowen.com)

图3-49 旋转切除的结果

（3）在“拉伸”选项卡的“放置”下滑面板中单击“定义”按钮，弹出“草绘”对话框。

（4）选择TOP基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

（5）绘制图3-50所示的拉伸剖面，单击“确定”按钮。

图3-50 绘制拉伸剖面

（6）在“拉伸”选项卡中确保选中“去除材料”按钮。

（7）进入“选项”下滑面板，将“侧1”和“侧2”的“深度选项”均设置为“（穿透）”选项。

（8）单击“完成”按钮，完成一个圆孔的创建。

步骤7：创建阵列特征。

（1）选择刚创建的圆孔，单击“阵列”按钮。

（2）在“阵列”选项卡的“阵列类型”选项列表框选择“轴”选项，然后在模型中选择中心轴线“A_1”。

（3）在“阵列”选项卡中设置第一方向的阵列成员数为“4”，阵列成员间的角度为“90”。

（4）单击“完成”按钮，阵列结果如图3-51所示。

步骤8：倒角。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“1.5”。

（3）选择边参考，如图3-52所示。

图3-51 阵列结果

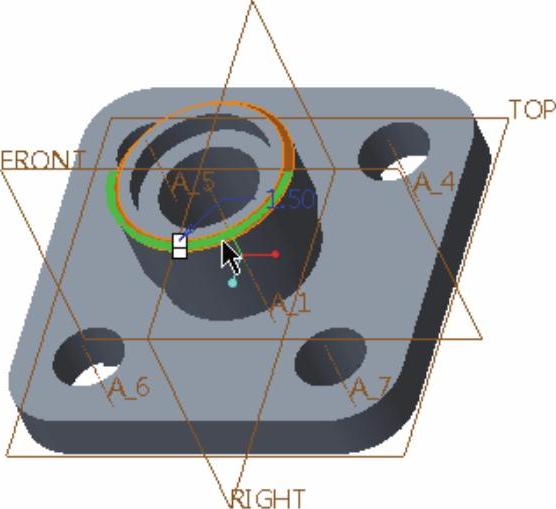

图3-52 选择边参考

（4）单击“完成”按钮。

步骤9：创建外螺纹。

（1）在功能区“模型”选项卡的“形状”组中单击“螺旋扫描”按钮，打开“螺旋扫描”选项卡。

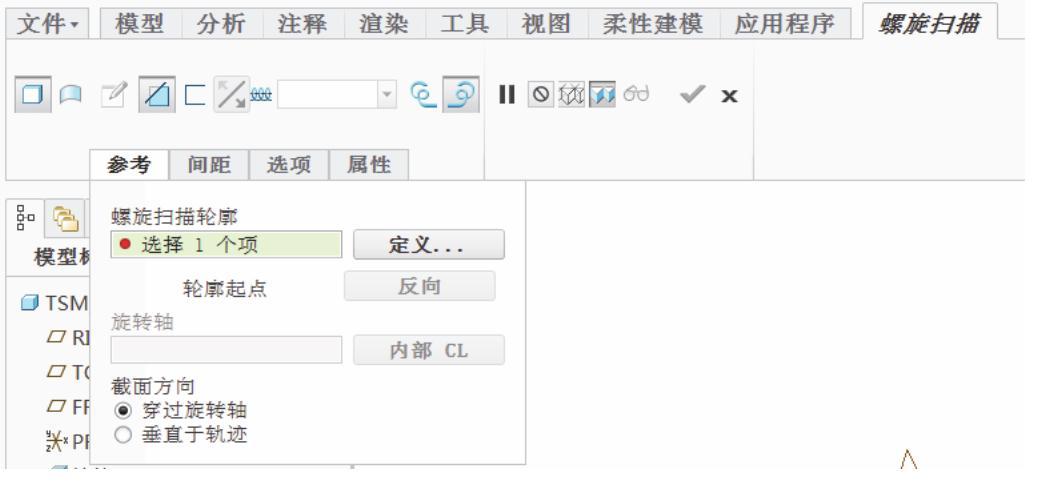

（2）在“螺旋扫描”选项卡中确保选中“实体”按钮、“移除材料”按钮和“使用右手定则”按钮，打开“参考”下滑面板，从“截面方向”选项组中选择“穿过旋转轴”单选按钮，如图3-53所示。

图3-53 “螺旋扫描”选项卡

（3）在“参考”下滑面板中单击位于“螺旋扫描轮廓”收集器右侧的“定义”按钮，弹出“草绘”对话框，选择FRONT基准平面定义草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘器中。

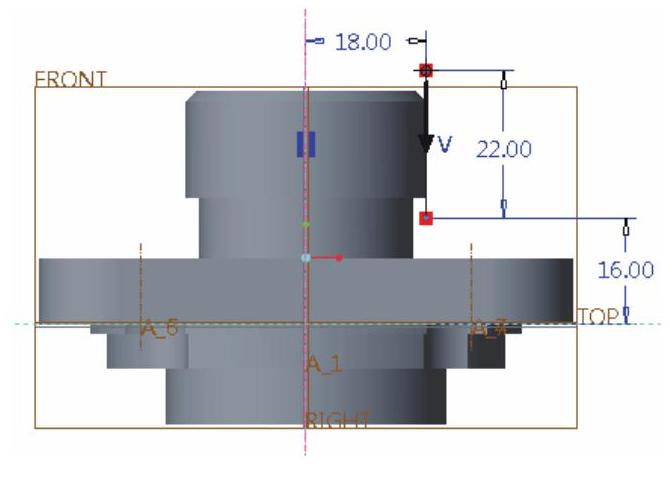

（4）绘制图3-54所示的草图，其中将默认用作旋转轴的中心线可以使用“草绘”组中的“中心线”按钮来绘制。单击“确定”按钮，完成草绘并退出草绘器。

（5）输入螺距为“2”，如图3-55所示。

（6）在“螺旋扫描”选项卡中单击“创建或编辑扫描剖面”按钮，进入草绘器中绘制图3-56所示的剖面，单击“确定”按钮。

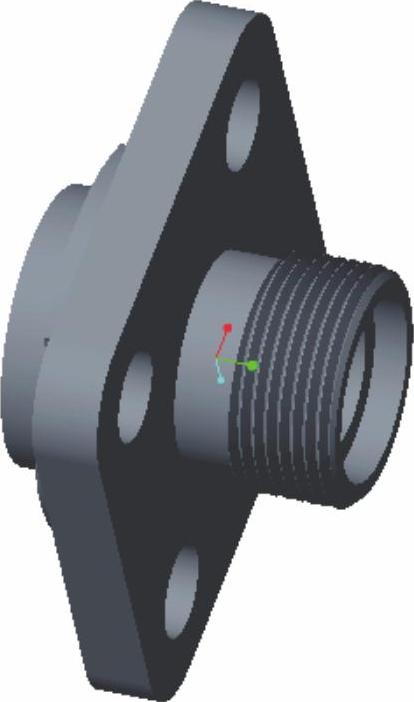

（7）在“螺旋扫描”选项卡上单击“完成”按钮，创建的外螺纹结构如图3-57所示。

图3-54 绘制草图

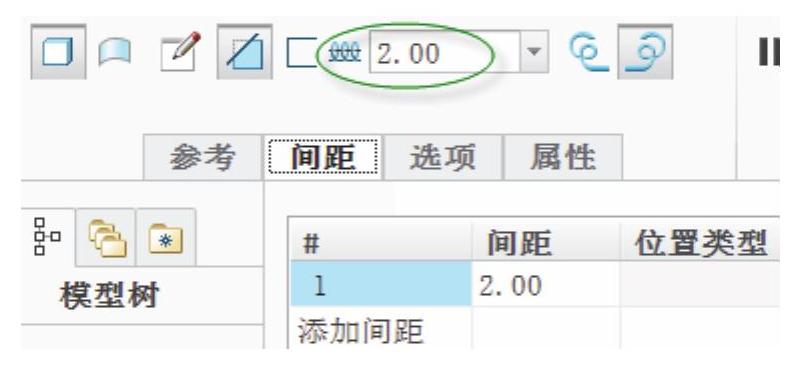

图3-55 指定螺距值

图3-56 绘制剖面

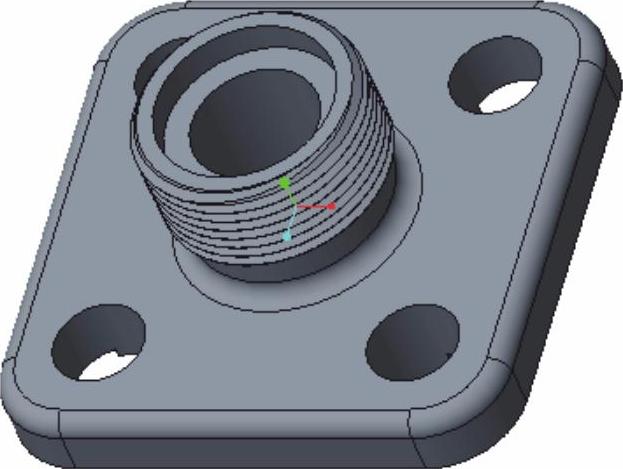

图3-57 完成的外螺纹结构

步骤10：圆角。

（1）单击“倒圆角”按钮，打开“倒圆角”选项卡。

（2）在“倒圆角”选项卡的尺寸框中输入当前倒角集的半径为“3”。

（3）按＜Ctrl＞键选择图3-58所示的两条边线。

（4）单击“完成”按钮，圆角结果如图3-59所示。

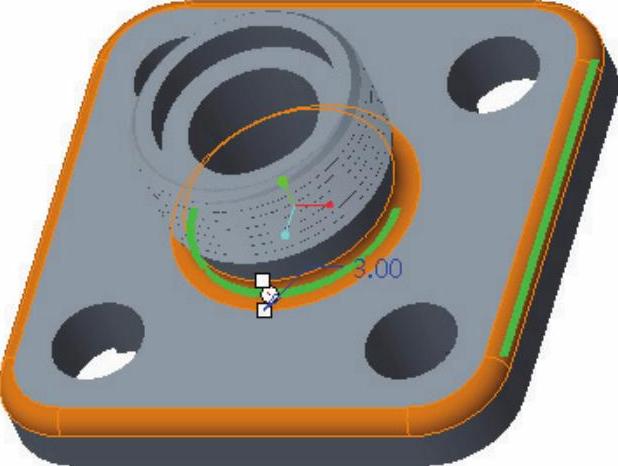

图3-58 选择边参考

图3-59 圆角结果

步骤11：保存文件。
