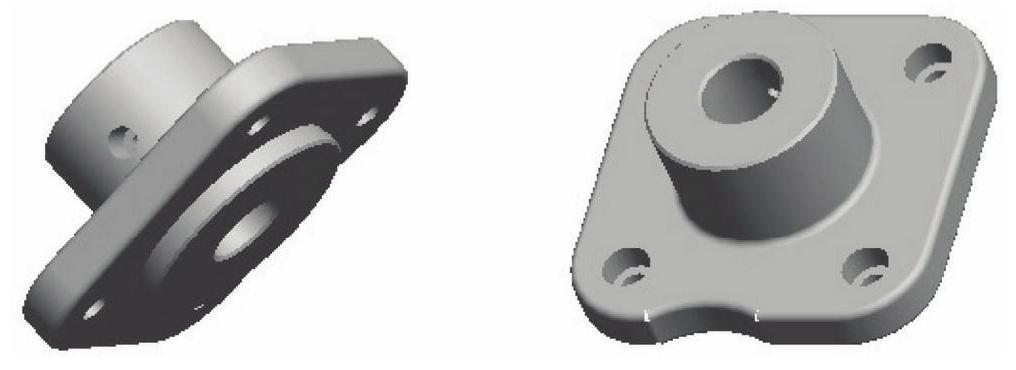

本实例要完成的端盖零件如图3-8所示，该端盖零件的主体为平板形状。

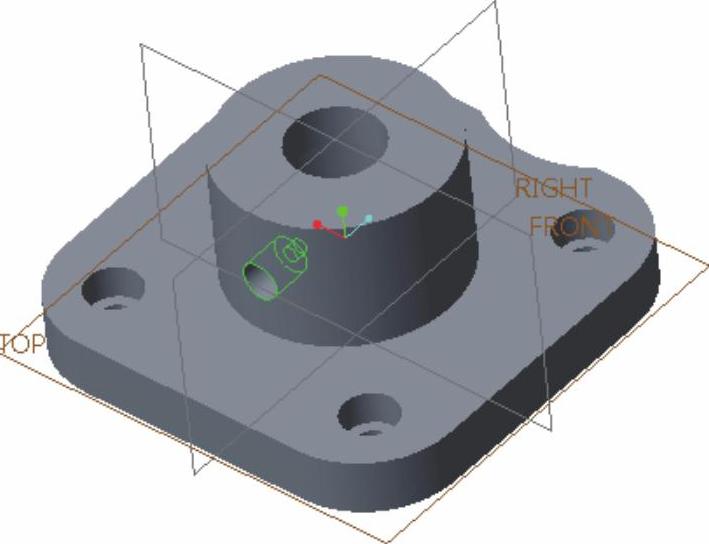

图3-8 端盖零件

在本实例中，主要使用旋转工具、拉伸工具、孔工具、阵列工具来创建相关的特征，注意复习草绘孔的创建方法及步骤。

具体的操作方法及步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_3_2”；取消勾选“使用默认模板”复选框，不使用默认模板。

（3）在“新建”对话框中单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：以拉伸的方式创建该端盖零件的平板形主体。

（1）单击“拉伸”按钮，打开“拉伸”选项卡，默认指定要创建的模型特征为（实体）。

（2）选择TOP基准平面作为草绘平面，自动进入草绘模式。

（3）绘制图3-9所示的拉伸剖面，单击“确定”按钮，完成草绘并退出草绘模式。

（4）在“拉伸”选项卡中，接受默认的“深度类型”选项为（不通孔），输入要拉伸的深度值为30。

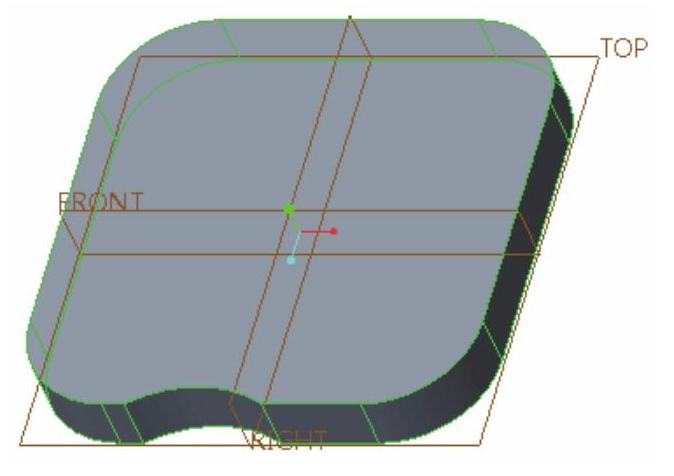

（5）在“拉伸”选项卡中单击“完成”按钮。在键盘上按＜Ctrl+D＞组合键，以标准方向视角显示模型，如图3-10所示。

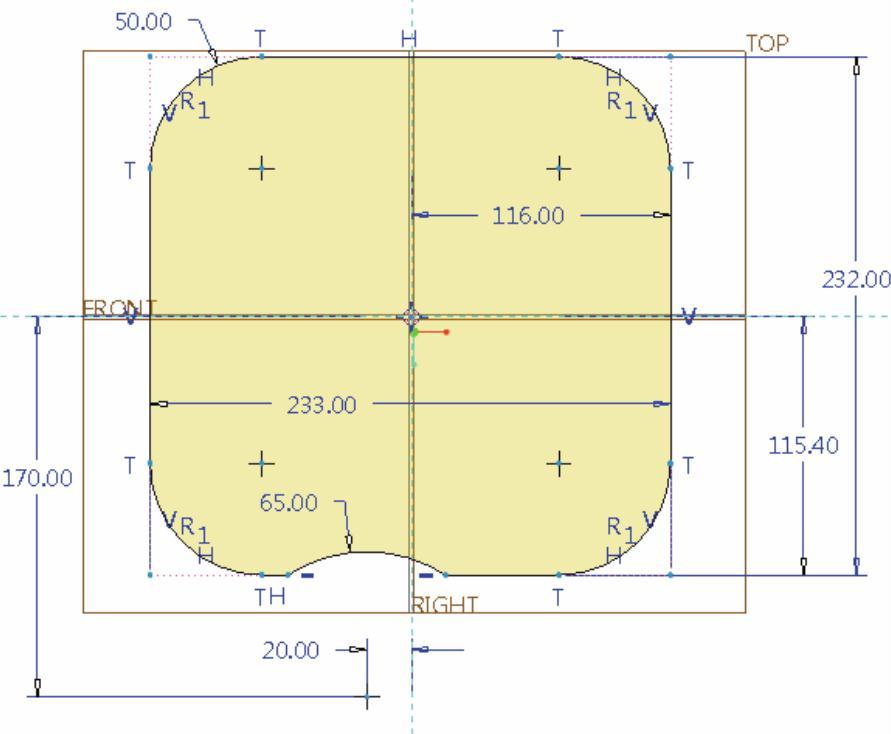

图3-9 绘制剖面

图3-10 创建的平板体

步骤3：以旋转的方式创建圆柱体。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体）。

（3）单击“旋转”选项卡中的“放置”按钮，打开“放置”下滑面板，接着单击该下滑面板上的“定义”按钮，弹出“草绘”对话框。

（4）选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

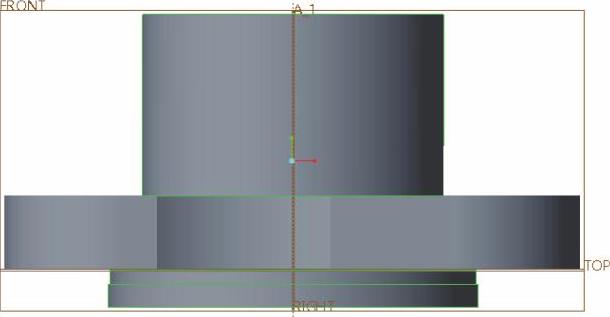

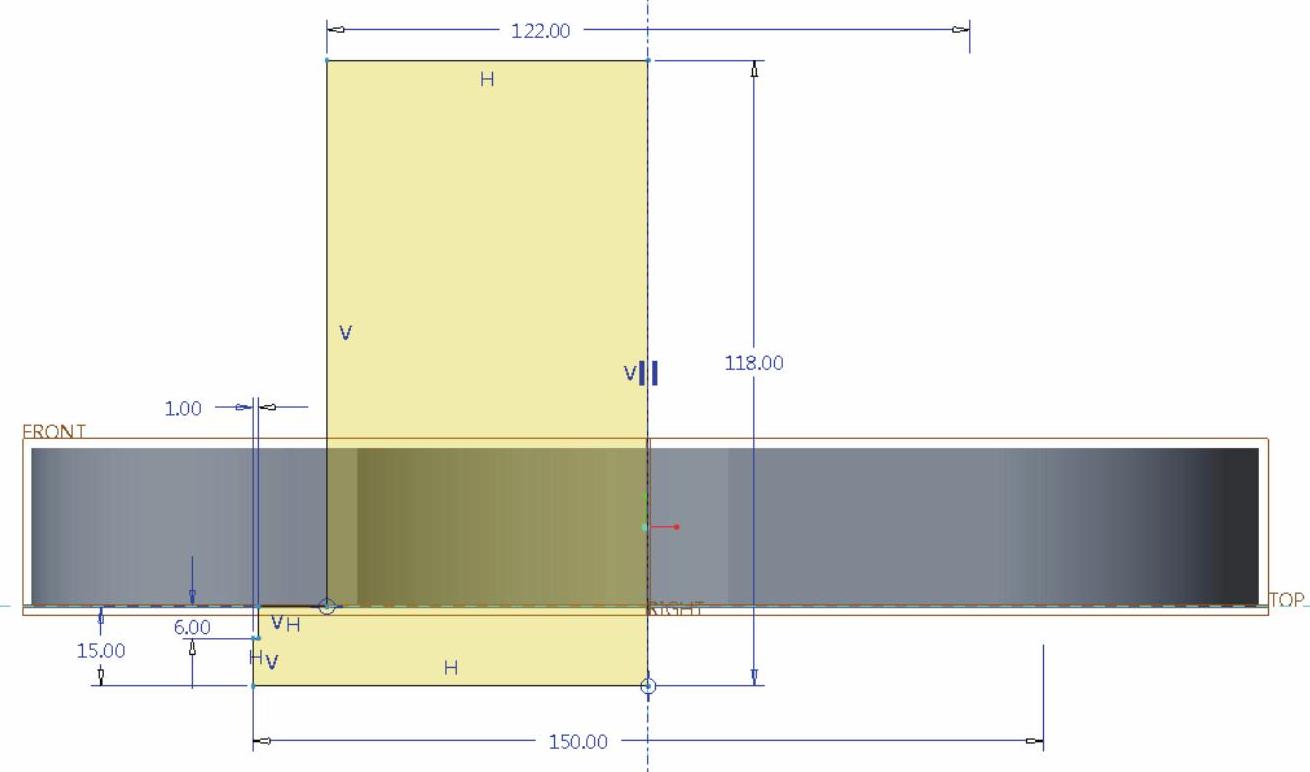

（5）绘制图3-11所示的旋转剖面，务必绘制一条将作为旋转轴的几何中心线。单击“确定”按钮，完成草绘并退出草绘模式。

图3-11 绘制图形

（6）接受默认的旋转角度为“360°”，在“旋转”选项卡中单击“完成”按钮，完成该旋转体的创建，效果如图3-12所示。

步骤4：以旋转的方式切除材料。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“旋转”选项卡中的“放置”按钮，打开“放置”下滑面板，接着单击该下滑面板上的“定义”按钮，弹出“草绘”对话框。

（4）在“草绘”对话框中单击“使用先前的”按钮，进入草绘模式。

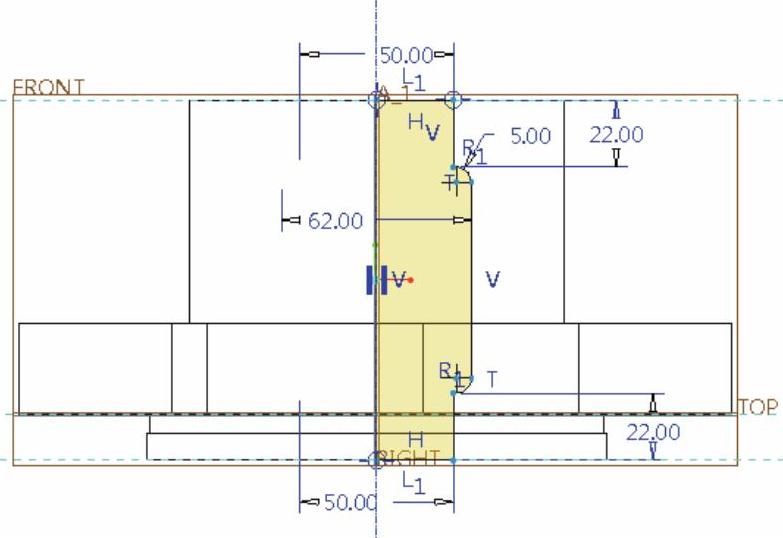

（5）绘制图3-13所示的旋转剖面及几何中心线，单击“确定”按钮。

图3-12 创建旋转体

图3-13 绘制剖面和几何中心线

（6）接受默认的旋转角度为“360°”。在“旋转”选项卡中单击“完成”按钮。为了更形象地观察切除效果，特意在模型中建立了一个剖截面，以方便形象地查看其内部结构，如图3-14所示。

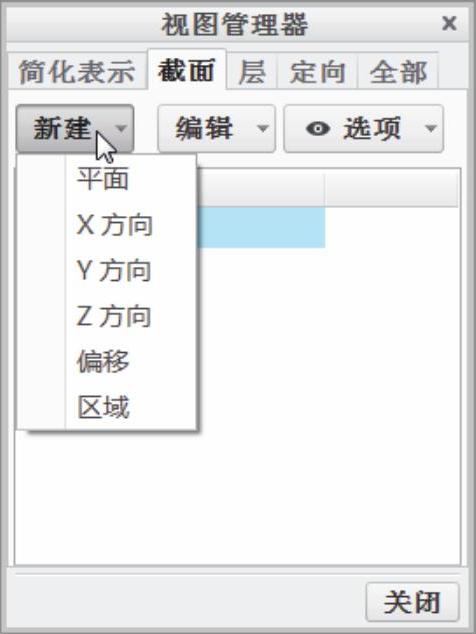

说明：在设计中，有时可以采用建立剖截面的方法来查看模型的内部结构。建立平面剖截面的方法是，在“图形”工具栏或功能区的“视图”选项卡中单击“视图管理器”按钮，弹出“视图管理器”对话框，切换至“截面”选项卡，单击“新建”按钮，如图3-15所示，接着根据实际情况选择“平面”“X方向”“Y方向”“Z方向”“偏移”和“区域”等选项中的一个，并输入剖截面名称，按＜Enter＞键，功能区将提供图3-16所示的“截面”选项卡以供用户创建剖截面。

图3-14 切除效果

图3-15 “视图管理器”对话框

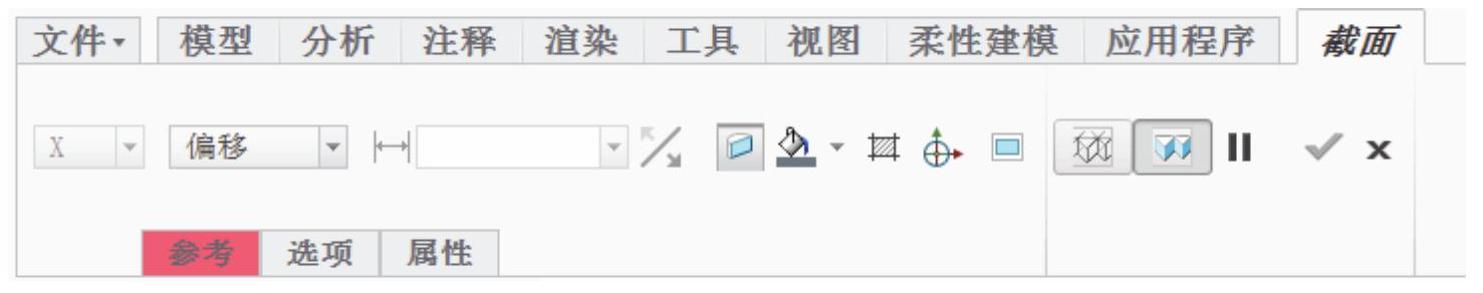

图3-16 “截面”选项卡

步骤5：创建草绘孔特征。

（1）单击“孔”按钮，打开“孔”选项卡。

（2）默认选中“创建简单孔”按钮，单击“使用草绘定义钻孔轮廓”按钮，如图3-17所示。

(www.daowen.com)

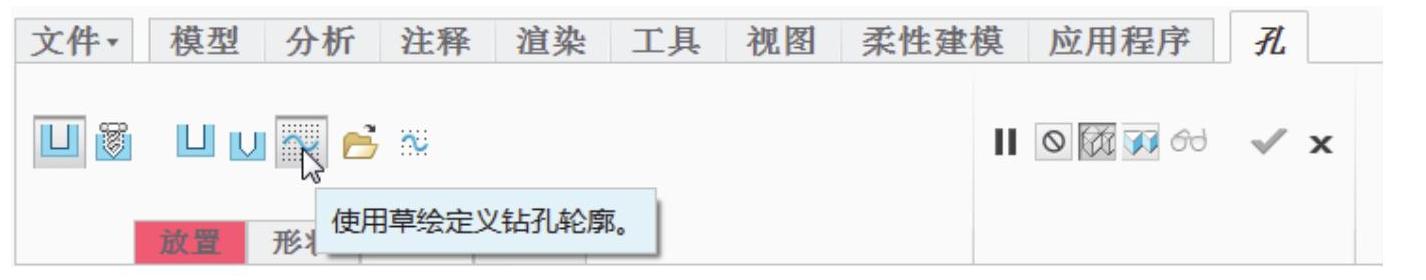

图3-17 选择创建草绘孔的选项

（3）在“孔”选项卡中单击“激活草绘器以创建剖面”按钮，进入草绘模式。

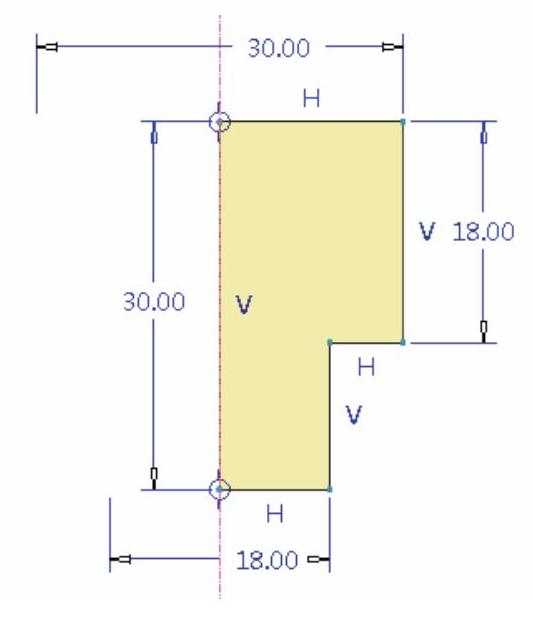

（4）绘制图3-18所示的孔旋转轮廓剖面（剖面中需绘制有一条竖直的草绘中心线），单击“确定”按钮。

（5）在图3-19所示的零件面上单击，以选定主放置参考。

图3-18 绘制孔旋转轮廓剖面

图3-19 指定主放置参考

（6）打开“放置”下滑面板，从“类型”下拉列表框中选择“径向”选项，接着使用鼠标在模型中分别拖曳其中的偏移控制图柄来选择A_1轴和RIGHT基准平面，并在“偏移参考”收集器中设置相关的偏移参数，如图3-20所示。

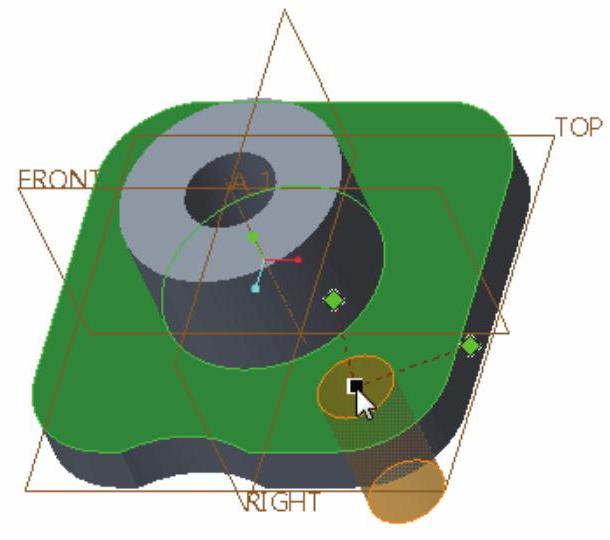

图3-20 定义放置参考

（7）单击“孔”选项卡中的“完成”按钮，所创建的草绘孔如图3-21所示。

步骤6：创建阵列特征。

（1）选中刚创建的草绘孔，单击“阵列”按钮，打开“阵列”选项卡。

（2）从“阵列”选项卡的“阵列类型”下拉列表框中选择“轴”选项，在模型中选择中心轴线“A_1”。

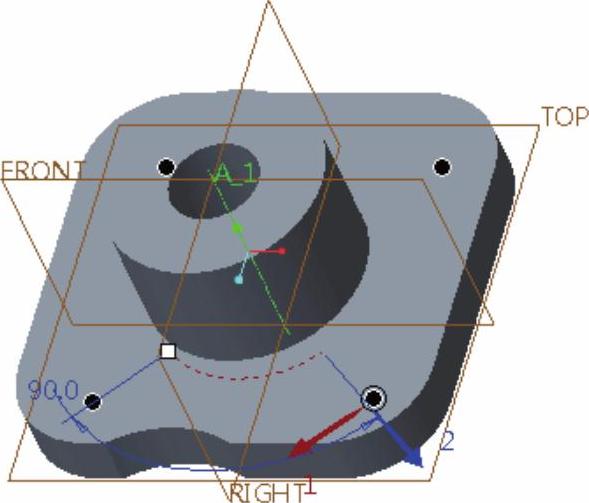

（3）设置第一方向的阵列成员数为“4”，第一方向的阵列成员间的角度为“90°”，此时模型如图3-22所示。

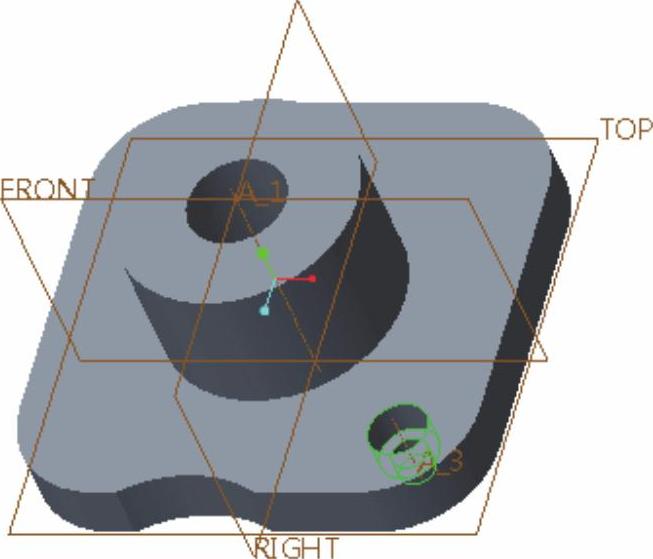

图3-21 建立一个草绘孔

图3-22 阵列预览

（4）在“阵列”选项卡中单击“完成”按钮，如图3-23所示。

图3-23 阵列结果

步骤7：以旋转的方式在圆凸台曲面上切除出沉头孔。

（1）单击“旋转”按钮，打开“旋转”选项卡。

（2）在“旋转”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）打开“旋转”选项卡中的“放置”下滑面板，单击“定义”按钮。

（4）弹出“草绘”对话框，选择RIGHT基准平面作为草绘平面，接受默认的草绘方向参考，单击“草绘”按钮，进入草绘模式。

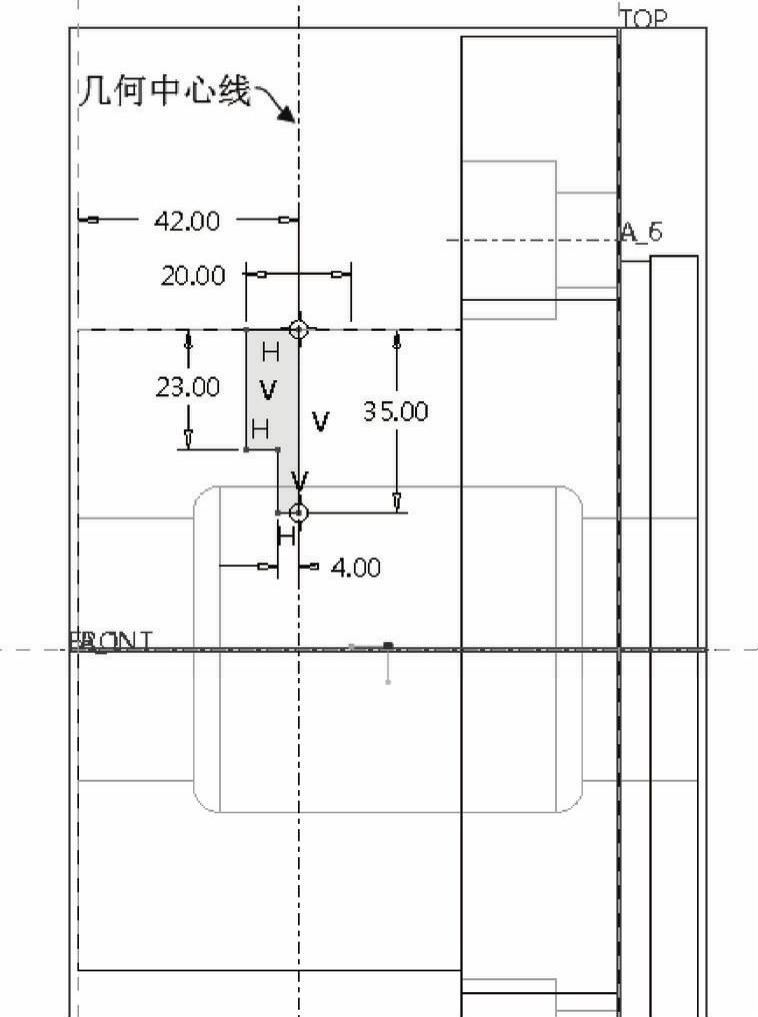

（5）绘制旋转剖面及几何中心线，如图3-24所示。为了便于绘制剖面，可以临时更改模型显示样式。单击“确定”按钮，完成草绘并退出草绘模式。

（6）接受默认的旋转角度为“360°”。

（7）在“旋转”选项卡中单击“完成”按钮，创建的沉头孔如图3-25所示。

步骤8：倒角。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中，从下拉列表框中选择倒角的标注形式选项为“45×D”，输入“D”值为“2”。

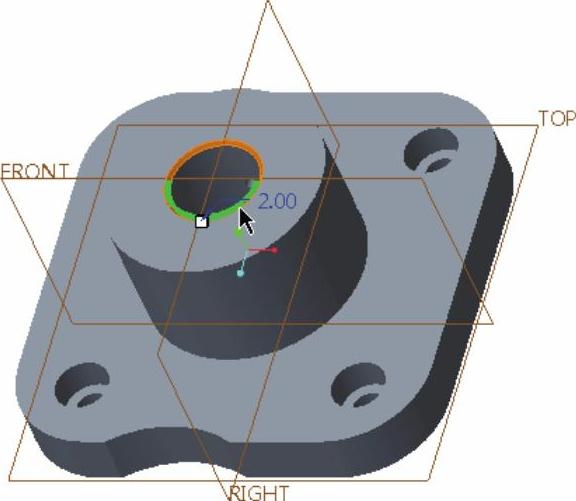

（3）选择图3-26所示的边参考。

图3-24 绘制旋转剖面及几何中心线

图3-25 完成沉头孔的创建

（4）单击“完成”按钮，完成一处倒角操作。读者可以添加其余合适的倒角特征。

步骤9：圆角。

（1）单击“倒圆角”按钮，打开“倒圆角”选项卡。

（2）在“倒圆角”选项卡中设置当前倒角集的半径为“5”。

（3）结合＜Ctrl＞键辅助选择图3-27所示的要倒角的多条边参考。

图3-26 选择倒角的边参考

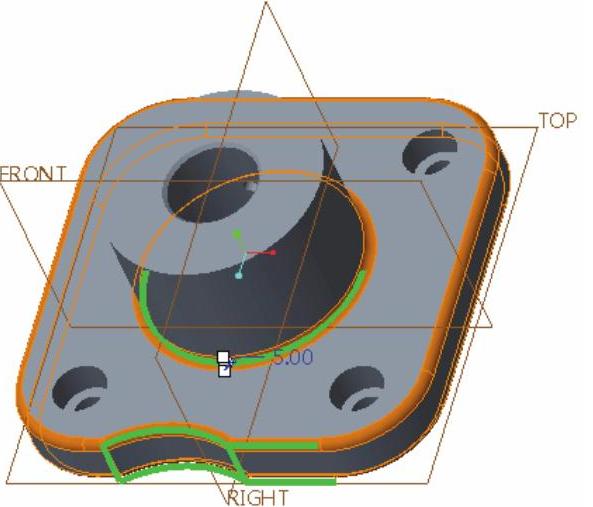

图3-27 选择倒角的边参考

（4）单击“完成”按钮。读者可以添加其余合适的圆角特征。

至此，完成本例端盖的设计。
