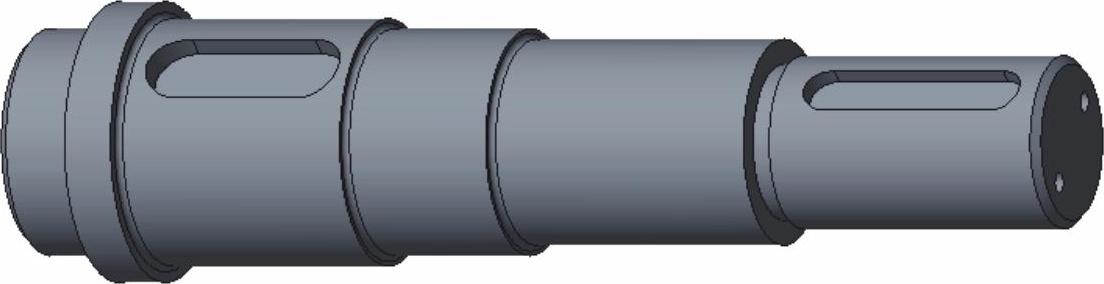

在本实例中，主要使用“轴”命令创建阶梯轴主体，并使用“环形槽”命令创建退刀槽。所要创建的阶梯轴如图2-33所示。

图2-33 阶梯轴

本实例的主要知识点包括“轴”命令和“环形槽”命令的应用、创建螺纹孔特征、创建镜像特征、新建层来管理螺纹注释等。注意：要想使用“轴”命令和“环形槽”命令，需要将系统配置文件选项“allow_anatomic_features”的值设置为“yes”，并通过“自定义功能区”功能将这两个命令添加到功能区指定选项卡的指定组中，相关设置操作见本章2.1节的相关介绍。

下面介绍具体的操作步骤。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_2_3”；取消勾选“使用默认模板”复选框，不使用默认模板。

（3）在“新建”对话框中单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：创建基本体。

（1）单击“旋转”按钮，打开“旋转”选项卡，默认创建实体特征。

（2）单击“旋转”选项卡中的“放置”按钮，打开“放置”下滑面板。单击该下滑面板上的“定义”按钮，弹出“草绘”对话框。

（3）选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

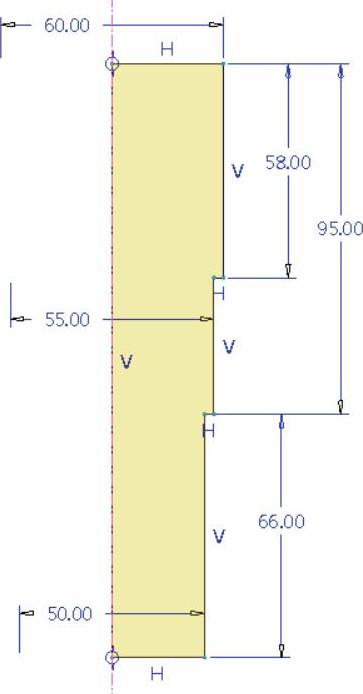

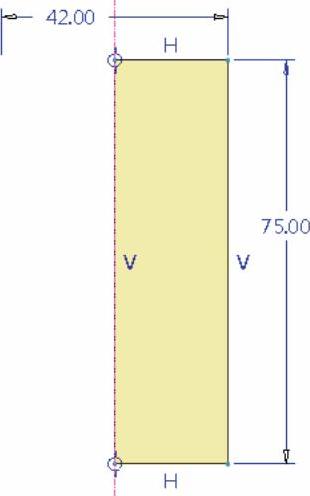

（4）绘制图2-34所示的旋转剖面和旋转中心线，在完成标注需要的尺寸及修改尺寸后，单击“确定”按钮。

（5）接受默认的旋转角度为360°。

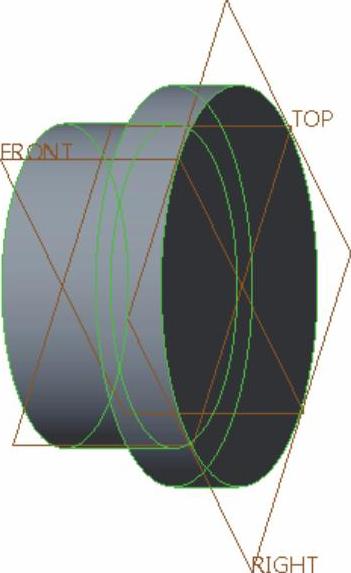

（6）单击“旋转”选项卡中的“完成”按钮，按＜Ctrl+D＞组合键，此时创建的旋转特征以默认的标准方向视角显示，如图2-35所示。

图2-34 绘制旋转剖面

图2-35 创建的旋转体

步骤3：创建轴特征。

（1）选择定制出来的“轴”命令，弹出图2-36所示的“轴：草绘”对话框和菜单管理器。

（2）在菜单管理器的“位置”菜单中，选择“同轴”→“完成”选项，进入内部草绘模式。

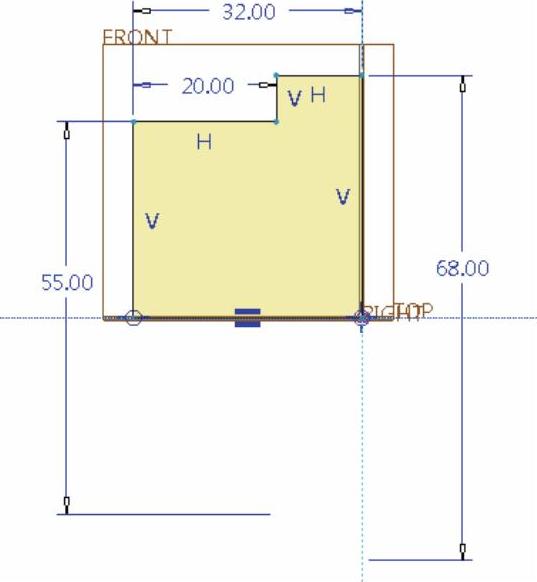

（3）绘制图2-37所示的剖面，在该剖面中，作为旋转轴的中心线（可以单击“草绘”组中的“中心线”按钮来绘制该中心线）必须是竖直的。单击“确定”按钮。

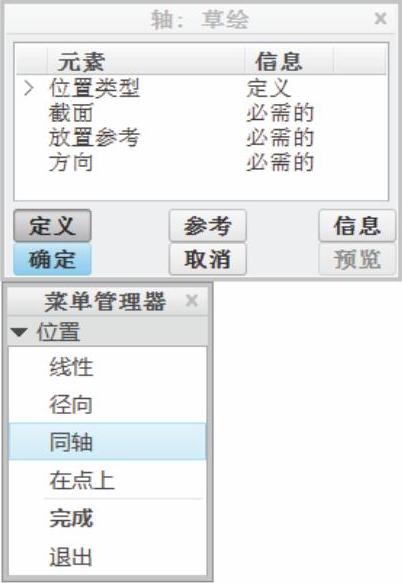

图2-36 “轴：草绘”对话框和菜单管理器

图2-37 草绘剖面

（4）在模型中选择特征轴A_1。

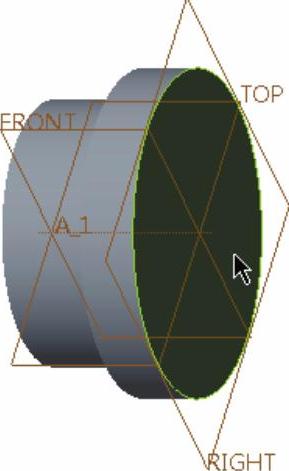

（5）选择用来放置轴特征的端面，如图2-38所示。

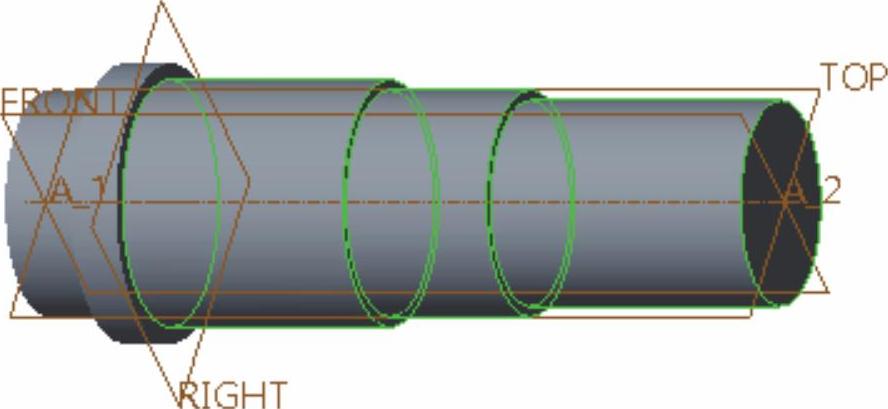

（6）在“轴：草绘”对话框中单击“确定”按钮，创建的轴特征如图2-39所示。

图2-38 选择放置面1

图2-39 创建的轴特征1

步骤4：创建轴特征。

（1）选择“轴”命令，打开“轴：草绘”对话框和菜单管理器。

（2）在菜单管理器的“位置”菜单中选择“同轴”→“完成”选项，进入内部草绘器中。

（3）绘制图2-40所示的剖面，单击“确定”按钮。

（4）在模型中选择特征轴A_2。

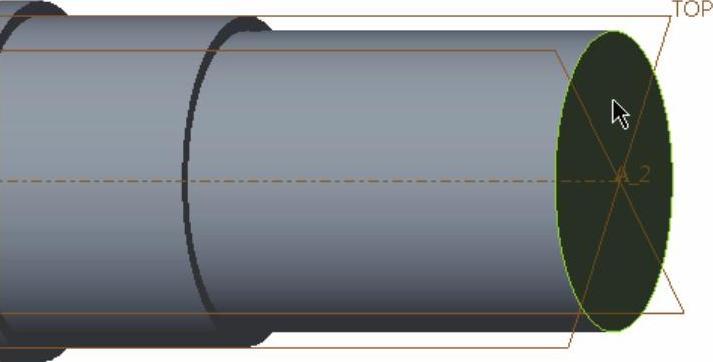

（5）选择用来放置轴特征的端面，如图2-41所示。

图2-40 绘制剖面

图2-41 选择放置面2

（6）在“轴：草绘”对话框中单击“确定”按钮，完成该轴特征的创建，此时模型如图2-42所示。

图2-42 创建的轴特征2

步骤5：创建退刀槽。

（1）选择“环形槽”命令，打开图2-43所示的菜单管理器。

（2）从菜单管理器的“选项”菜单中选择“360”→“单侧”→“完成”选项。

（3）选择FRONT基准平面作为草绘平面，从出现的菜单中选择“确定”→“默认”选项，进入草绘模式。

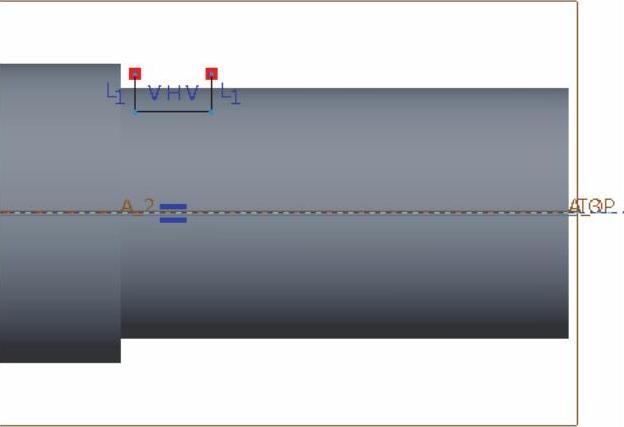

（4）在功能区“草绘”选项卡的“基准”组中单击“中心线”按钮，绘制一条旋转轴的中心线；单击“线链”按钮，绘制图2-44所示的图形。

图2-43 菜单管理器

图2-44 草绘图形

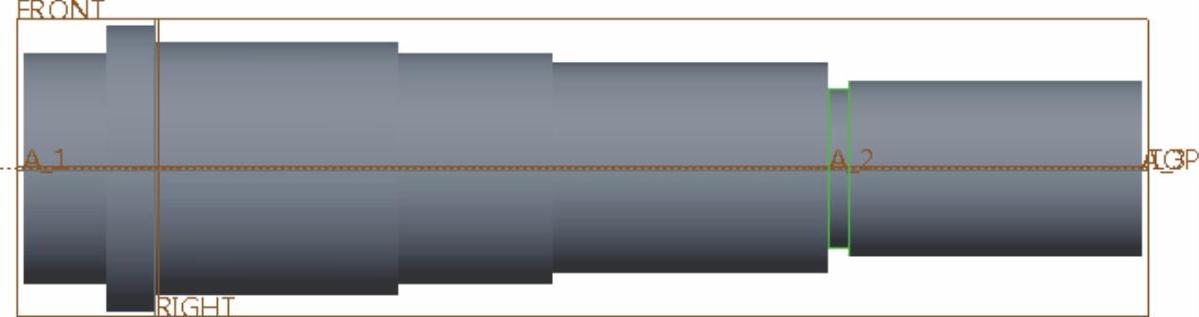

（5）在功能区“草绘”选项卡的“约束”组中单击“重合”按钮（见图2-45），将剖面开口处的端点设置在轮廓边线上，将左侧的线段约束在轴的阶梯端面上，接着修改相关的尺寸，得到的图形如图2-46所示。

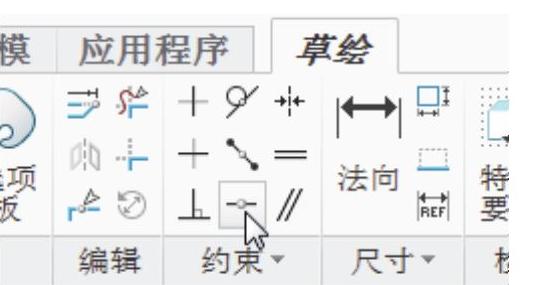

图2-45 选择约束工具

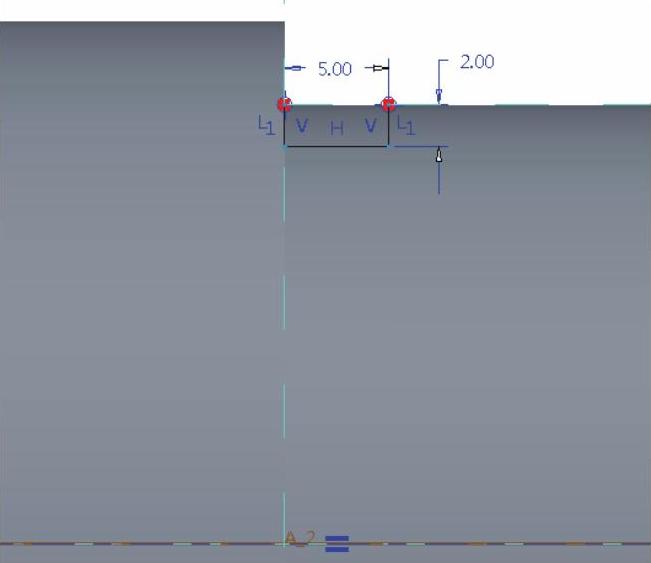

图2-46 完成的开放剖面

（6）单击“确定”按钮，完成的环形槽如图2-47所示。

图2-47 创建的环形槽

步骤6：创建倒角特征。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“2”。

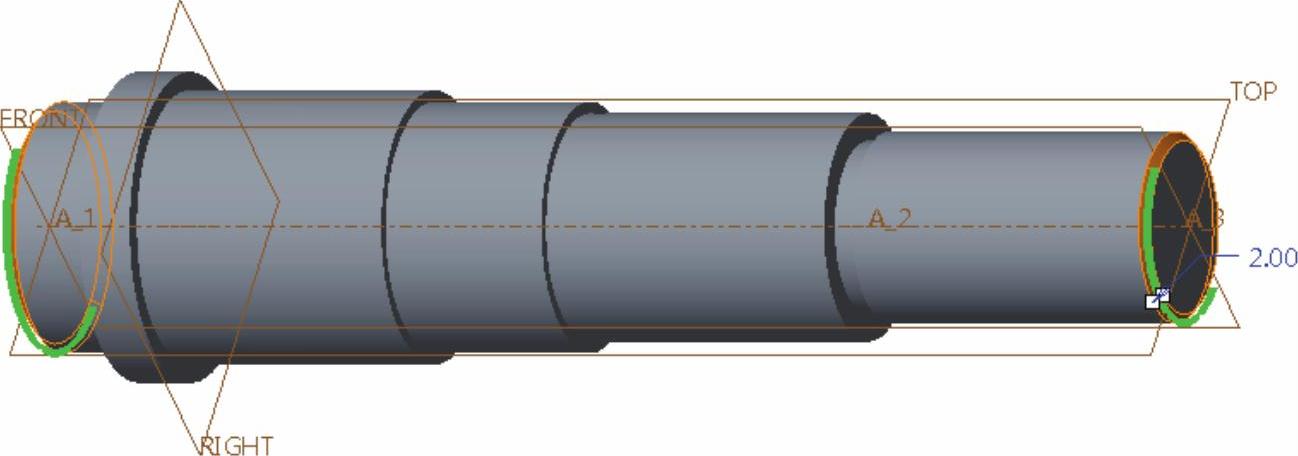

（3）在模型中选择图2-48所示的边线。

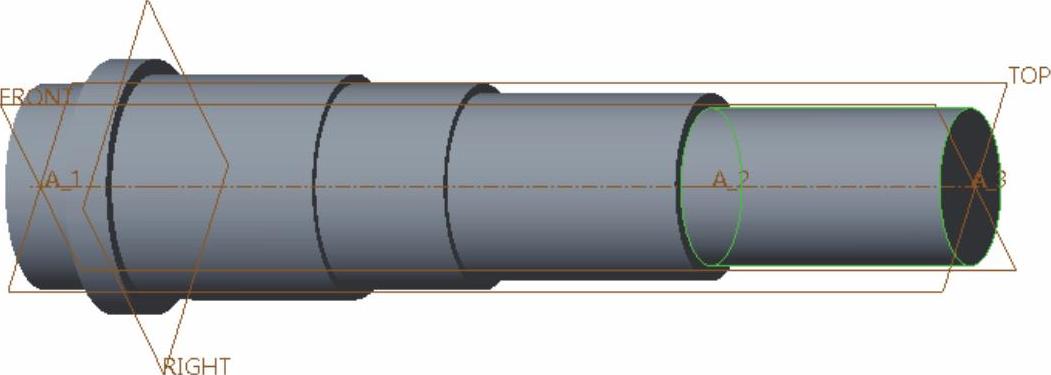

图2-48 倒角操作

（4）在“边倒角”选项卡中单击“完成”按钮。

步骤7：创建键槽1。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。(www.daowen.com)

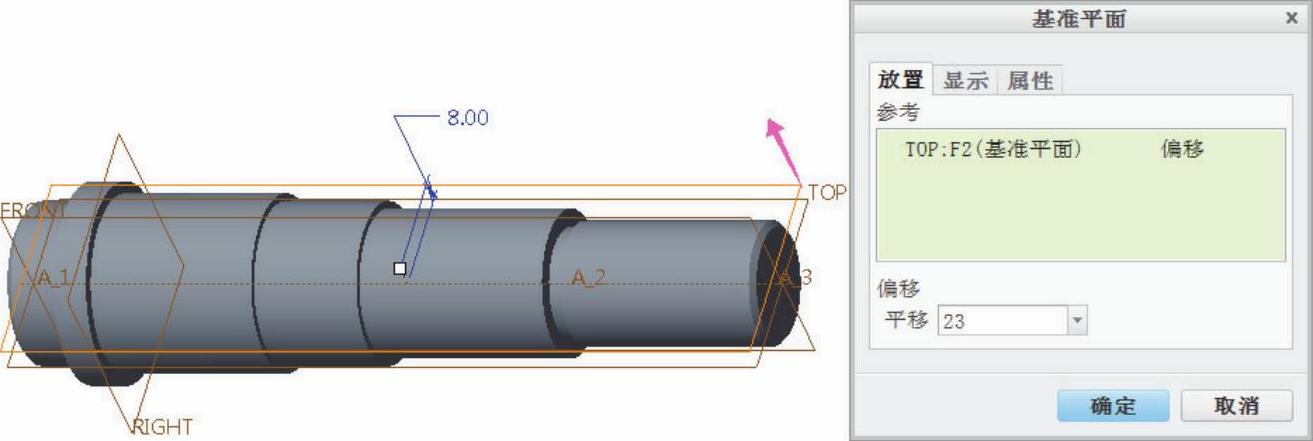

（4）这时，需要创建一个基准平面作为其内部基准平面，用来辅助建立键槽结构。在功能区右侧部位单击“基准”→“基准平面”按钮，打开“基准平面”对话框，选择TOP基准平面作为偏移参考，设置其指定方向的偏移距离为“23”，如图2-49所示，单击“确定”按钮，创建基准平面DTM1。

图2-49 创建基准平面DTM1

（5）系统自动以DTM1基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参考，单击对话框上的“草绘”按钮，进入草绘模式。

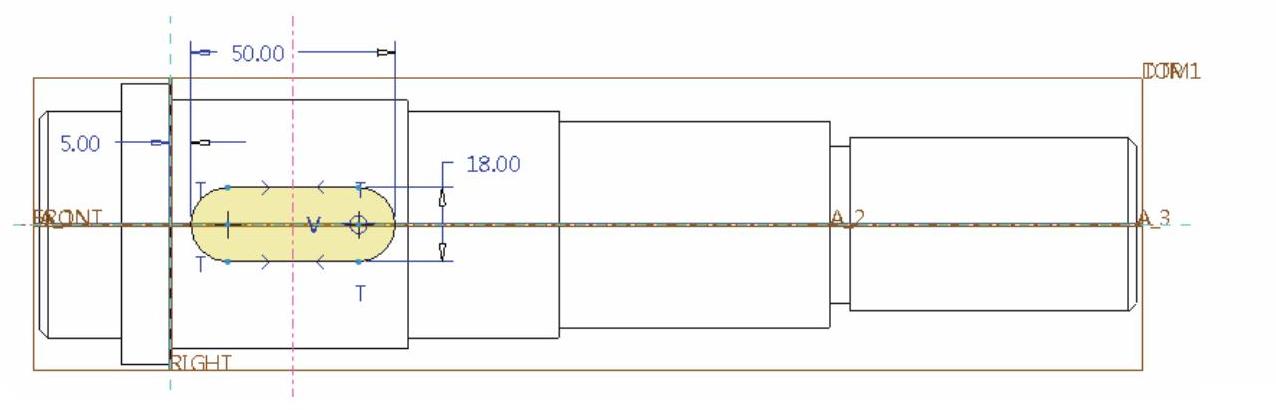

（6）绘制图2-50所示的剖面，单击“确定”按钮。

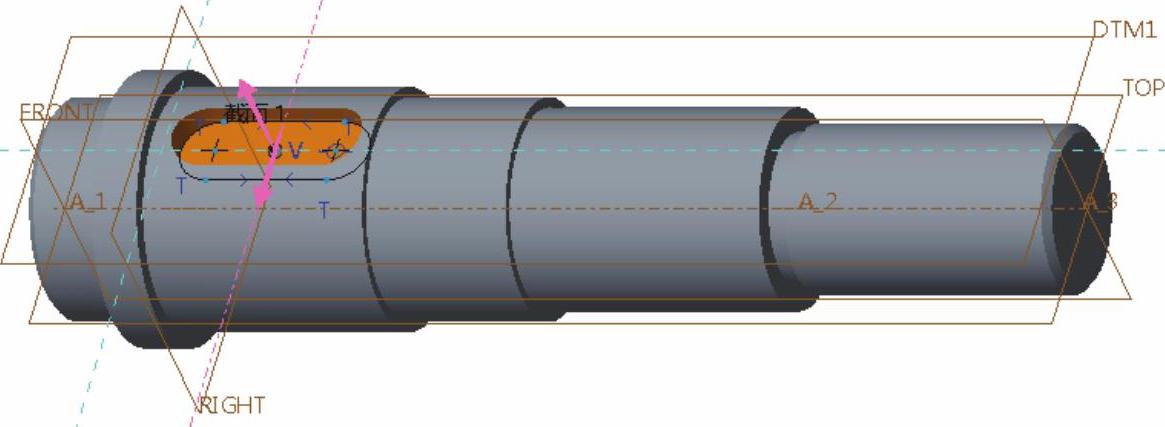

（7）在键盘上按＜Ctrl+D＞组合键，接着在“拉伸”选项卡上单击“深度方向”按钮，并从“深度选项”下拉列表框中选择“（穿透）”选项，此时的模型如图2-51所示。

图2-50 绘制键槽的拉伸剖面

图2-51 拉伸切除

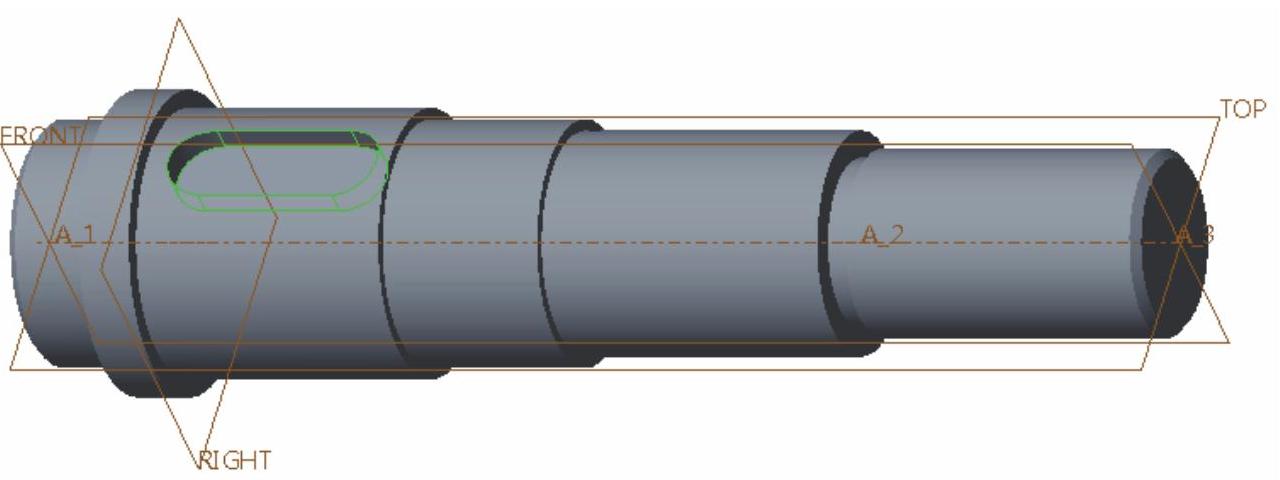

（8）在“拉伸”选项卡中单击“完成”按钮，完成第1个键槽结构的创建，效果如图2-52所示。

图2-52 创建第一个键槽结构

步骤8：创建键槽2。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡上指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框。

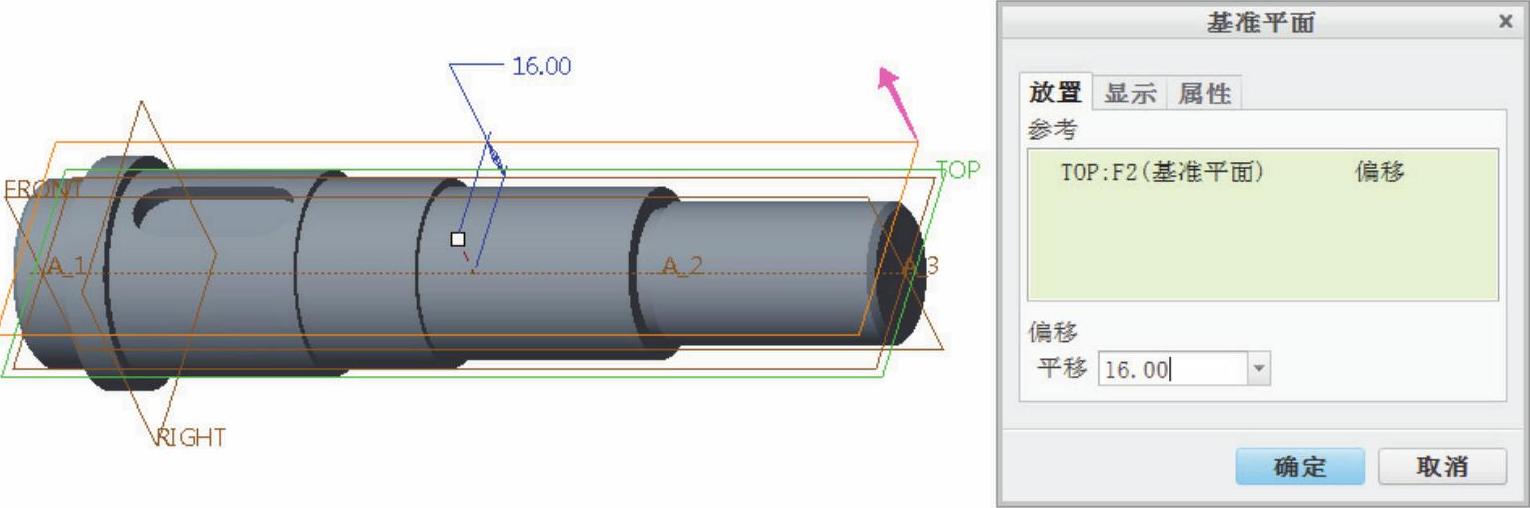

（4）在功能区右侧部位单击“基准”→“基准平面”按钮，打开“基准平面”对话框，选择TOP基准平面作为偏移参考，设置其指定方向的偏移距离为“16”，如图2-53所示，单击“确定”按钮，创建基准平面DTM2。

（5）系统自动以刚创建的DTM2基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参考，单击对话框上的“草绘”按钮，进入草绘模式。

图2-53 创建基准平面DTM2

（6）绘制图2-54所示的剖面，单击“确定”按钮。

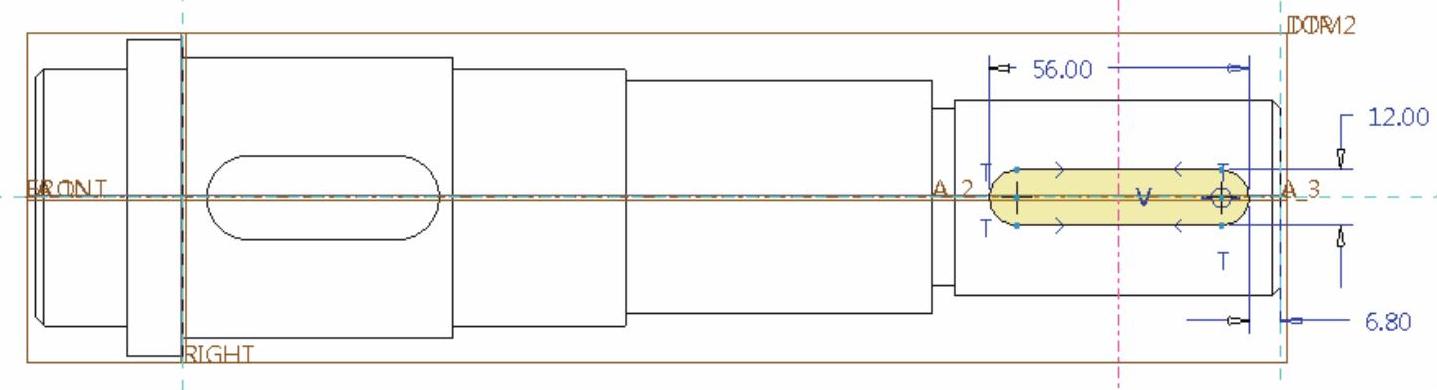

图2-54 绘制键槽的拉伸剖面

（7）在“拉伸”选项卡中单击“深度方向”按钮，并从“深度选项”下拉列表框中选择“（穿透）”选项。

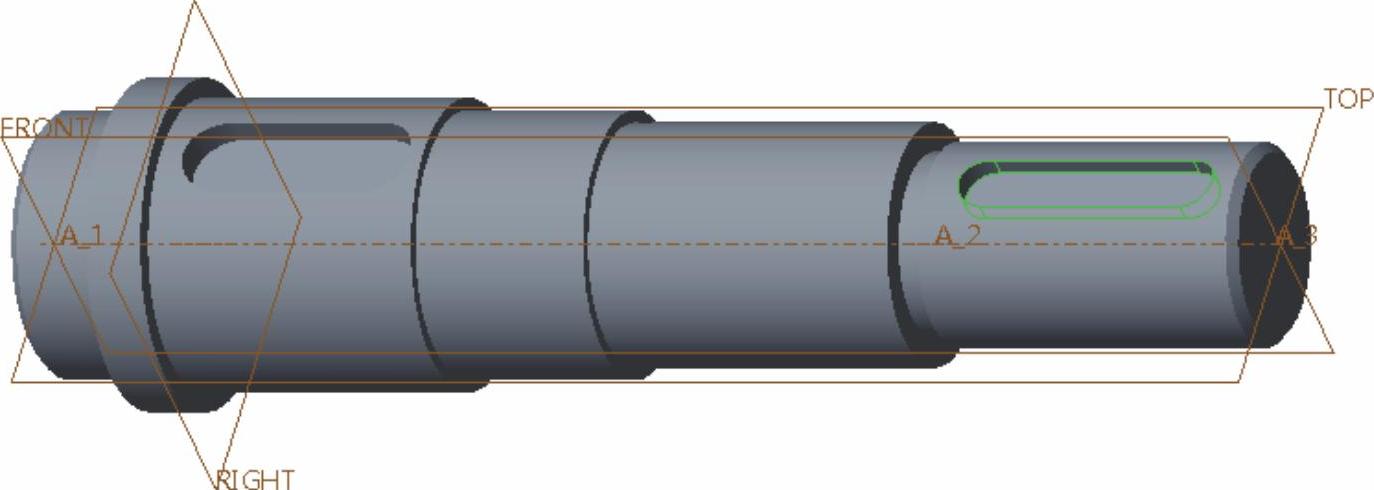

（8）在“拉伸”选项卡中单击“完成”按钮，完成第1个键槽结构的创建，按＜Ctrl+D＞组合键，如图2-55所示。

图2-55 创建第2个键槽结构

步骤9：创建螺纹孔特征。

（1）在功能区“模型”选项卡的“工程”组中单击“孔”按钮，打开“孔”选项卡。

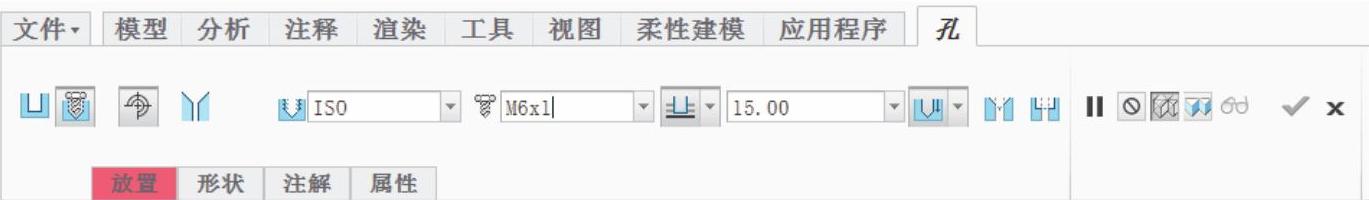

（2）在“孔”选项卡中单击“创建标准孔”按钮，接着在“螺钉尺寸”框中选择“M6×1”，输入钻孔深度值为“15”，其他按钮设置如图2-56所示。

（3）在图2-57所示的端面上单击，指定主放置参考。

图2-56 设置参数

图2-57 选择主放置参考

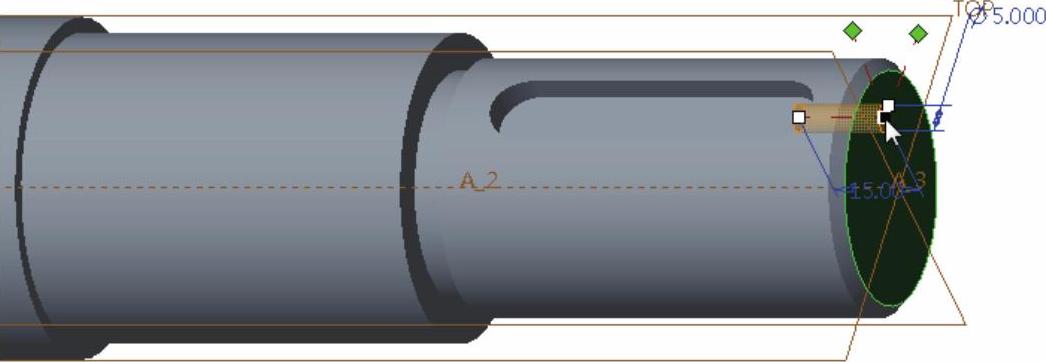

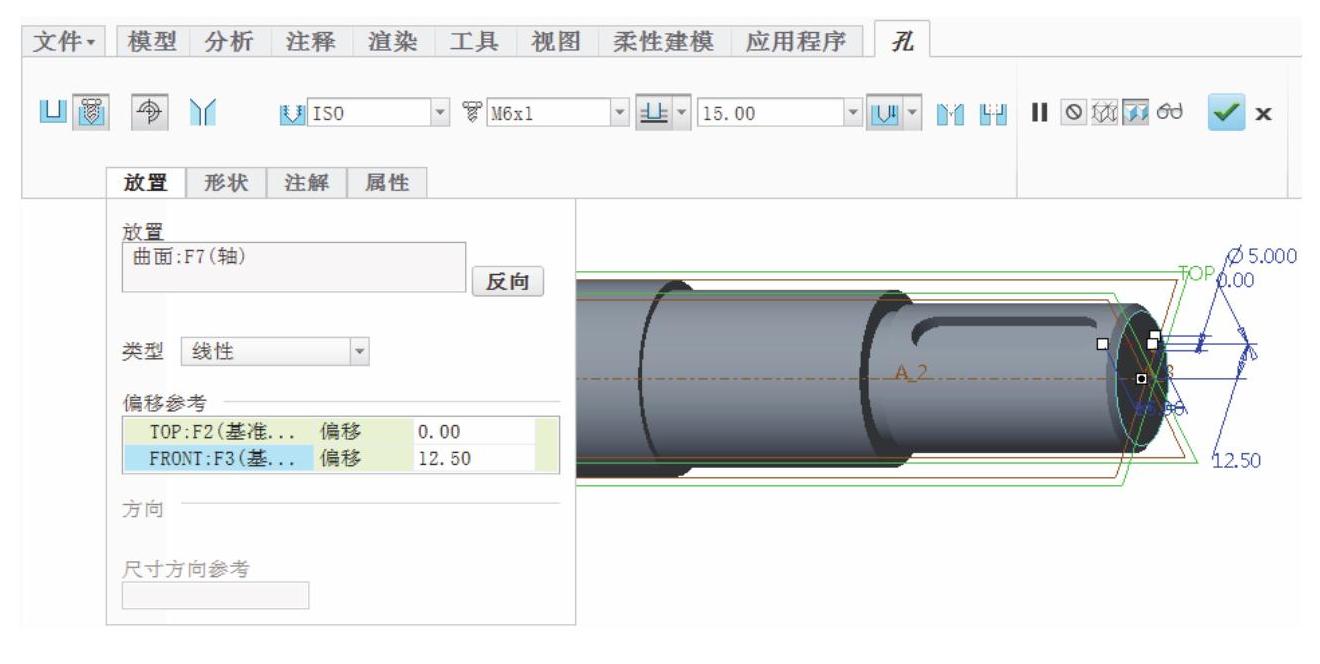

（4）在“孔”选项卡中单击“放置”按钮，打开“放置”下滑面板，激活“偏移参考”收集器，在模型窗口中使用鼠标分别拖动两个偏移参考控制图柄，捕捉到TOP基准平面和FRONT基准平面，并在“偏移参考”收集器中设置相应的偏移距离分别为“0”和“12.5”，如图2-58所示。

图2-58 定义偏移参考及其偏移距离

（5）在“孔”选项卡中单击“完成”按钮，创建图2-59所示的螺纹孔特征。

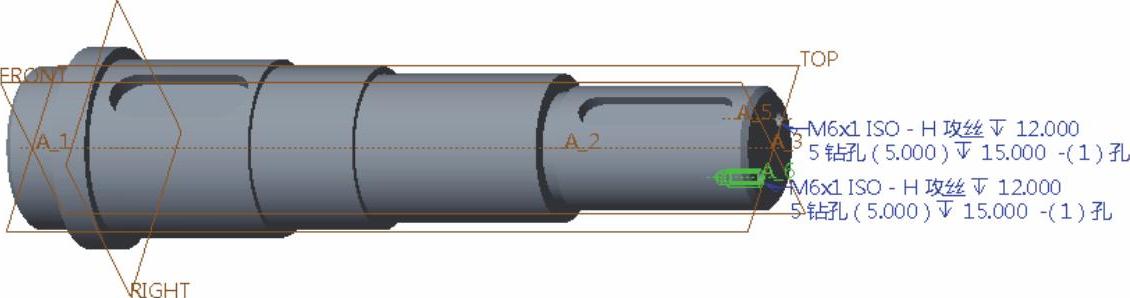

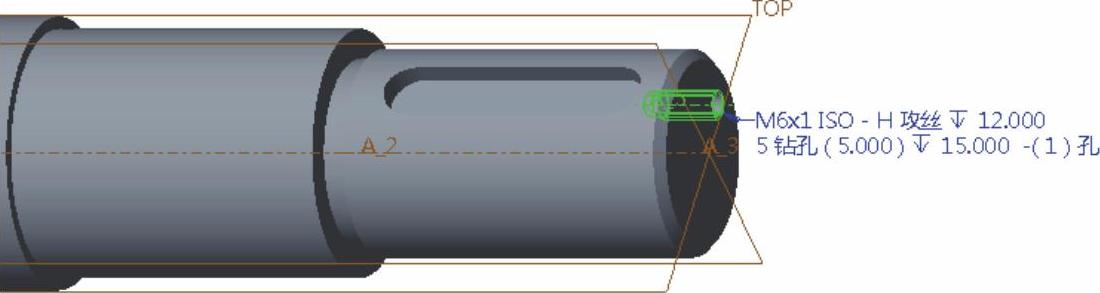

图2-59 创建螺纹孔特征

步骤10：创建镜像特征。

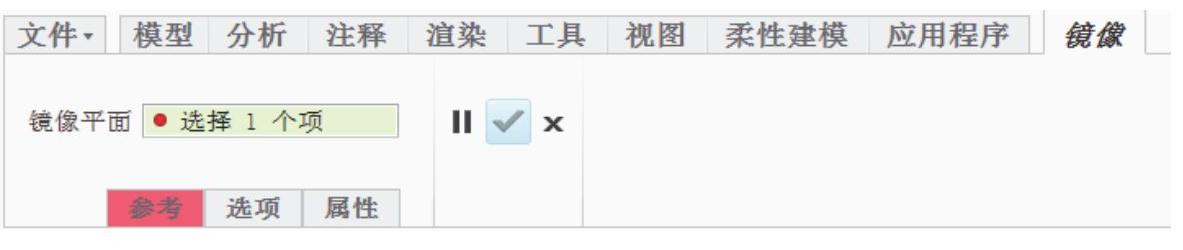

（1）选中刚创建的螺纹孔特征，从“编辑”组中单击“镜像”按钮，打开“镜像”选项卡，如图2-60所示。

图2-60 “镜像”选项卡

（2）选择FRONT基准平面作为镜像平面。

（3）单击“镜像”选项卡中的“完成”按钮，如图2-61所示。

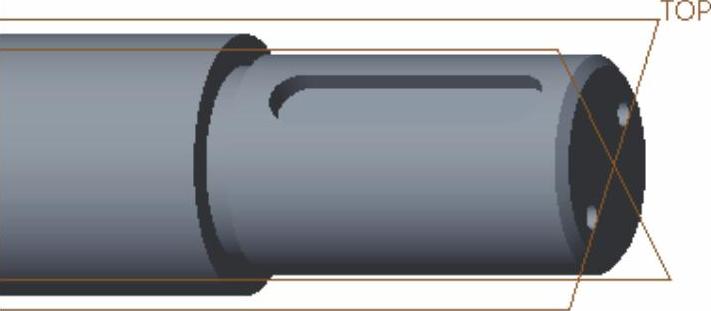

图2-61 镜像结果

说明：在某些场合，螺纹孔的注释信息影响了模型的显示效果，需要将其隐藏起来。为了方便管理螺纹孔的注释信息，可以采用建立层的方式进行管理。

步骤11：建立层来管理螺纹孔注释信息。

（1）在功能区中切换至“视图”选项卡，从“可见性”组中单击“层”按钮，导航区切换到层树显示模式。

（2）在层树上方单击“层”按钮，出现图2-62所示的下拉菜单，从中选择“新建层”选项，打开“层属性”对话框。

（3）在“名称”文本框中输入“note”，接着在模型中分别单击两个螺纹孔的注释信息，设置好层属性的对话框如图2-63所示。

图2-62 选择“新建层”选项

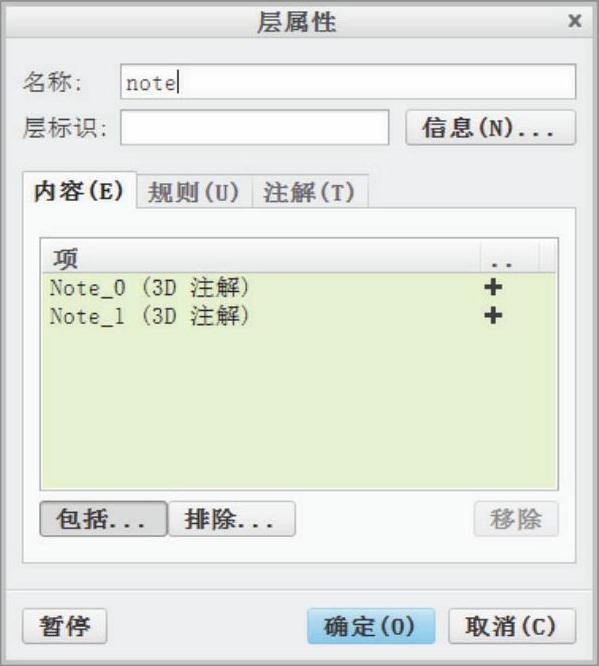

图2-63 “层属性”对话框

（4）单击“层属性”对话框的“确定”按钮。

（5）在层树中右击NOTE层，从弹出的快捷菜单中选择“隐藏”命令，如图2-64所示。刷新画面后，可以看到模型中的孔注释已经被隐藏起来了，如图2-65所示。

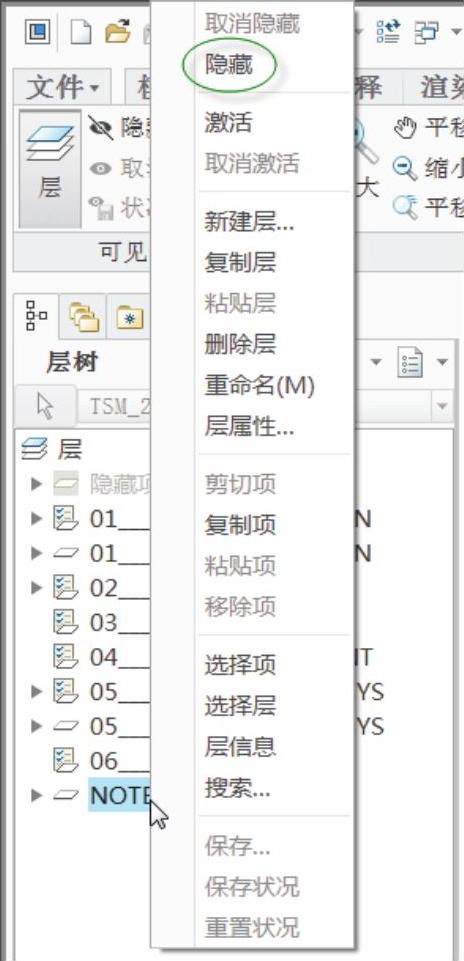

图2-64 选择“隐藏”命令

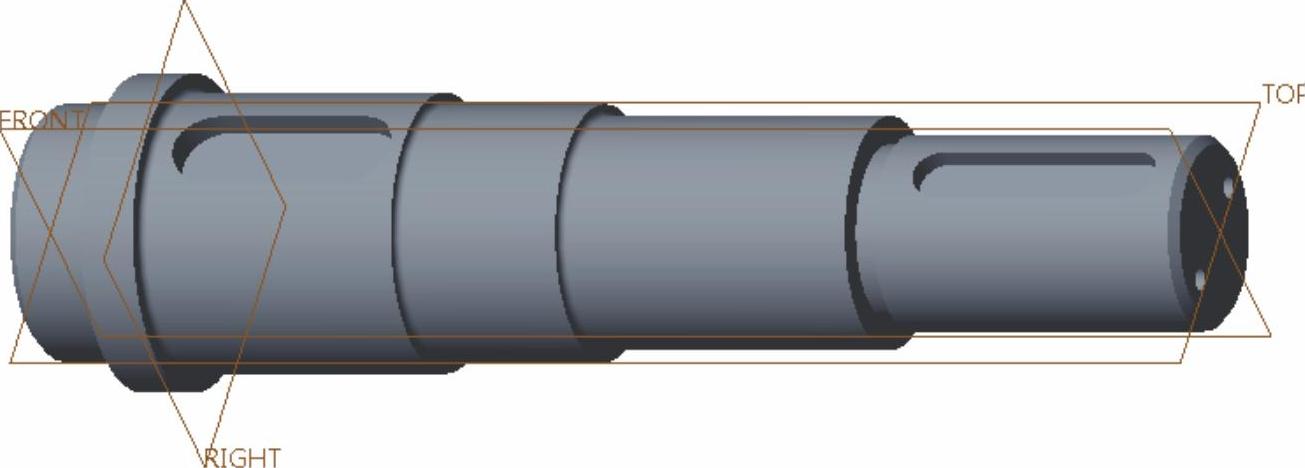

图2-65 隐藏效果

（6）在功能区“视图”选项卡的“可见性”组中再次单击“层”按钮，切换回模型树显示模式。

步骤12：创建圆角特征。

（1）在功能区中切换回“模型”选项卡，单击“倒圆角”按钮，打开“倒圆角”选项卡。

（2）设置当前倒角集的半径为“1.5”。

（3）按＜Ctrl＞键的同时依次选择图2-66所示的边线。

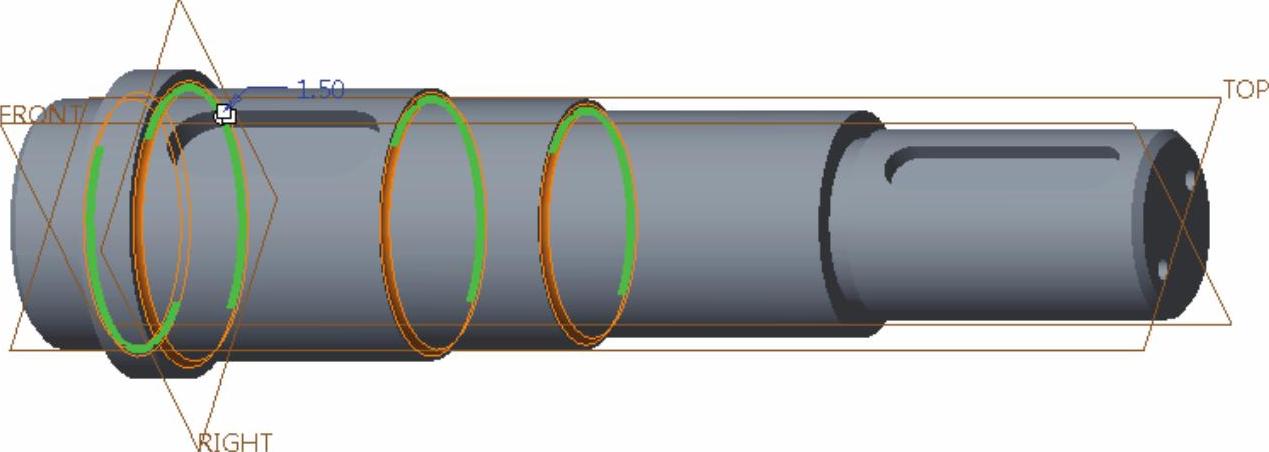

图2-66 选择要圆角的边参考

（4）单击“倒圆角”选项卡中的“完成”按钮。

至此，完成了本实例所要求的阶梯轴的创建，其三维模型如图2-67所示。

图2-67 完成的阶梯轴三维模型
