实例1:创建阶梯轴模型的步骤与技巧

阶梯轴在机械设备中较为常见,其主体造型可以采用旋转工具来创建,阶梯轴上的键槽可以使用拉伸工具,并结合建立的基准平面来辅助创建。

本实例要创建的阶梯轴如图2-16所示。


图2-16 要创建的阶梯轴模型

在该实例中,将复习如何创建旋转特征、基准平面、拉伸特征、倒角特征、倒角特征等。重点注意阶梯轴上的键槽是如何创建的。

下面是具体的操作步骤。

步骤1:新建零件文件。

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-49966-4-Chapter02-43.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_2_2”;取消勾选“使用默认模板”复选框,以不使用默认模板。

(3)在“新建”对话框上单击“确定”按钮,弹出“新文件选项”对话框。

(4)在“模板”选项组中选择“mmns_part_solid”选项。

(5)单击“确定”按钮,进入零件设计模式。

步骤2:创建旋转实体。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter02-44.jpg,打开“旋转”选项卡

(2)选择FRONT基准平面作为草绘平面,快速地进入草绘模式。

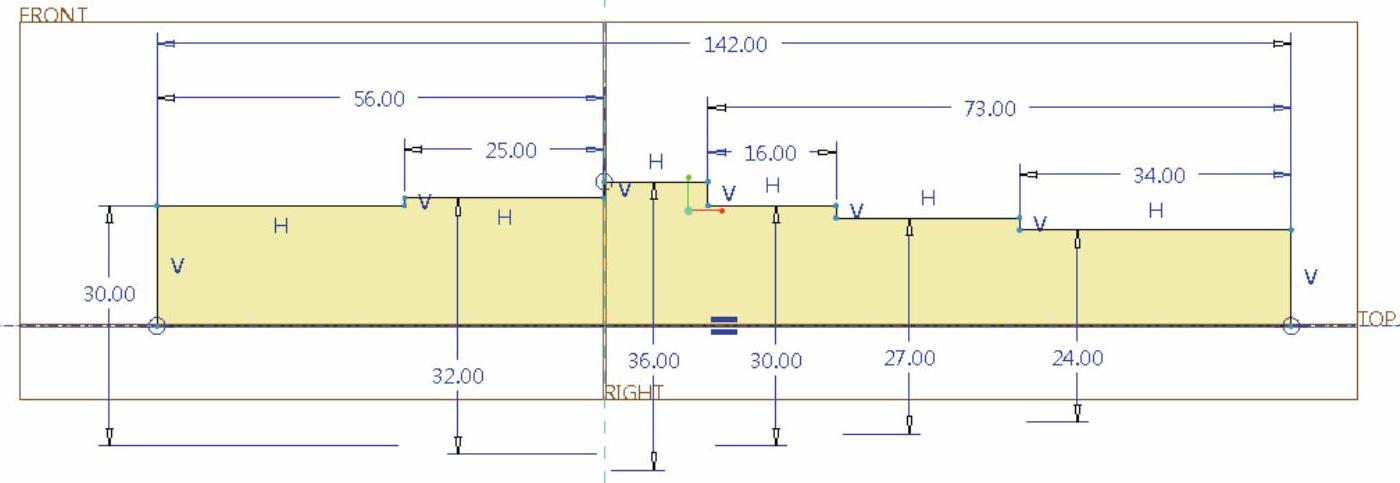

(3)使用“基准”组中的“中心线”按钮978-7-111-49966-4-Chapter02-45.jpg绘制一条水平的中心线,接着使用“线链”按钮978-7-111-49966-4-Chapter02-46.jpg绘制封闭的旋转剖面,如图2-17所示。单击“确定”按钮978-7-111-49966-4-Chapter02-47.jpg,完成草绘并退出草绘模式。


图2-17 草绘剖面

(4)接受默认的旋转角度为360°。

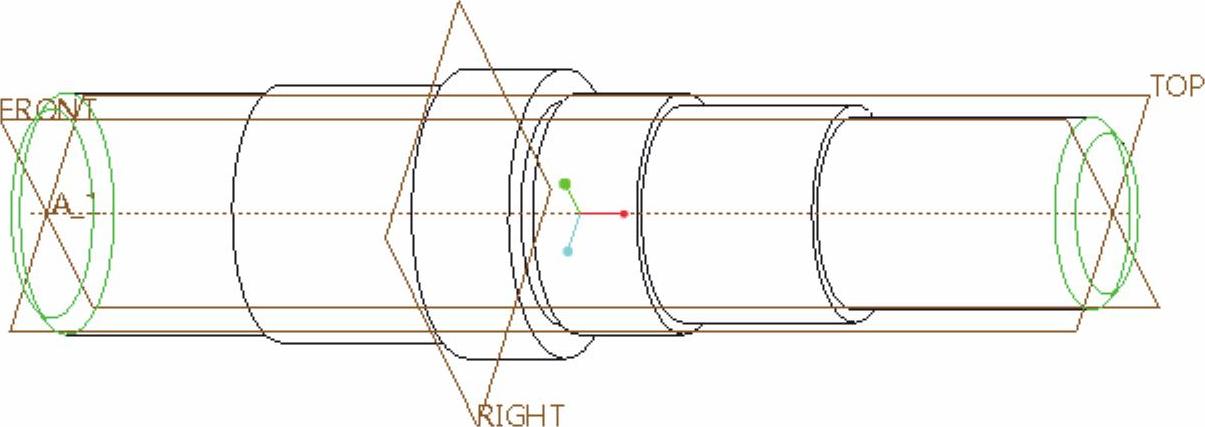

(5)在“旋转”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter02-49.jpg,完成了阶梯轴基本体的创建。按<Ctrl+D>组合键以默认的标准方向显示模型,此时如图2-18所示。


图2-18 阶梯轴基本体

步骤3:以旋转的方式切除材料。

(1)单击“旋转”按钮978-7-111-49966-4-Chapter02-51.jpg,打开“旋转”选项卡。

(2)在“旋转”选项卡上指定要创建的模型特征为978-7-111-49966-4-Chapter02-52.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter02-53.jpg

(3)单击“旋转”选项卡中的“放置”按钮以打开“放置”下滑面板,接着单击该下滑面板上的“定义”按钮,弹出“草绘”对话框。

(4)单击“草绘”对话框中的“使用先前的”按钮,进入草绘模式。

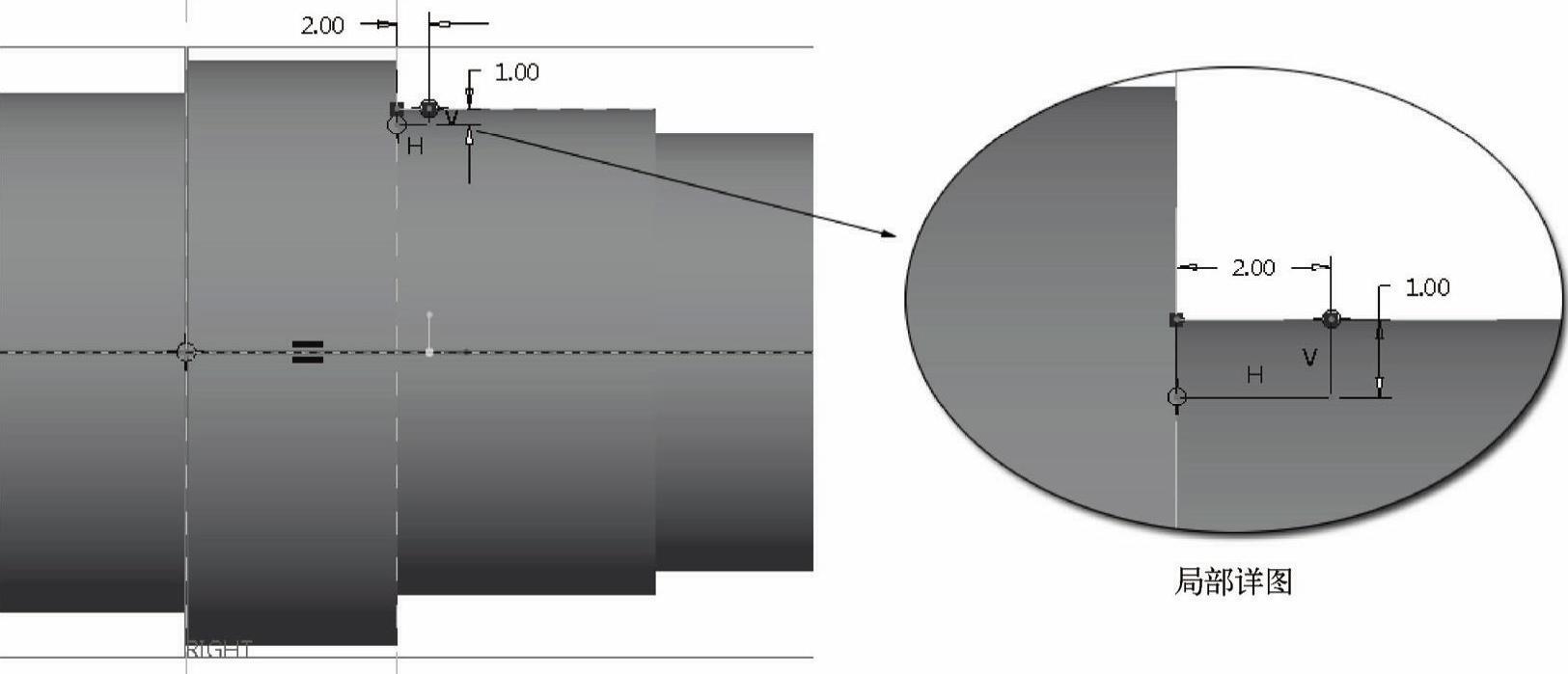

图2-19 绘制旋转剖面

(6)在“旋转”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter02-56.jpg,如图2-20所示(FRONT视角)。

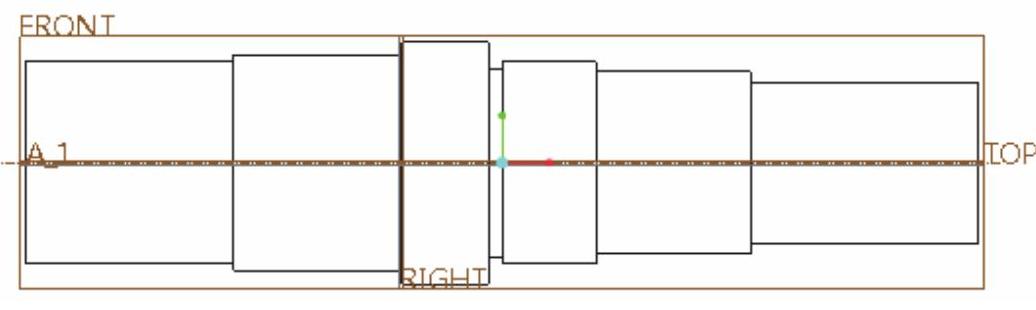

图2-20 旋转切除的结果

步骤4:创建倒角特征。

(1)单击“边倒角”按钮978-7-111-49966-4-Chapter02-58.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中选择边倒角标注形式为“45×D”,在“D”尺寸框中输入“2”。

(3)在模型中选择图2-21所示的两个边线。

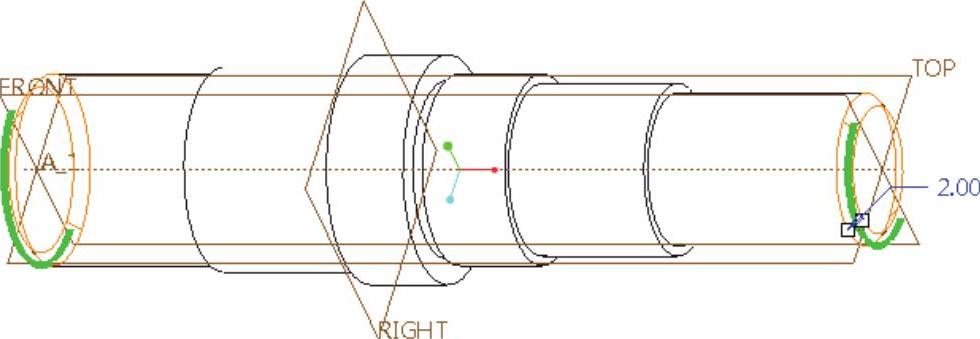

图2-21 选择要倒角的边参考

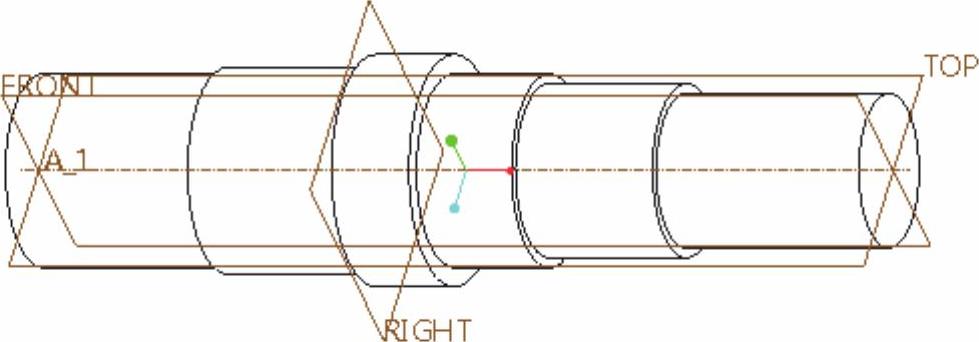

(4)在“边倒角”选项卡上单击“完成”按钮978-7-111-49966-4-Chapter02-60.jpg,如图2-22所示。


图2-22 倒角结果

步骤5:创建圆角特征。

(1)单击“倒圆角”按钮978-7-111-49966-4-Chapter02-62.jpg,打开“倒圆角”选项卡。(www.daowen.com)

(2)在“倒圆角”选项卡的尺寸框中输入当前倒角集的半径为“1”。

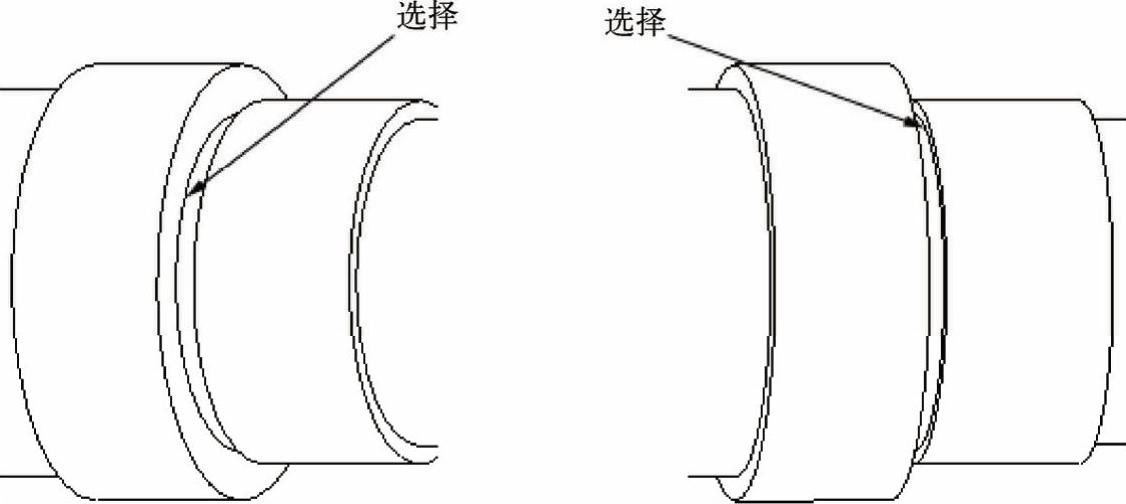

(3)按住<Ctrl>键选择图2-23所示的两条边线,这两条边线处于环形槽中。


图2-23 选择位于环形槽中的两边线

(4)在“倒圆角”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter02-64.jpg,如图2-24所示(FRONT视角)。


图2-24 倒角结果

步骤6:创建一个用于辅助创建键槽结构的基准平面。

(1)在功能区“模型”选项卡的“基准”组中单击“平面”按钮978-7-111-49966-4-Chapter02-66.jpg,打开“基准平面”对话框。

(2)选择TOP基准平面作为偏移参考,输入偏移距离为“11”,如图2-25所示。

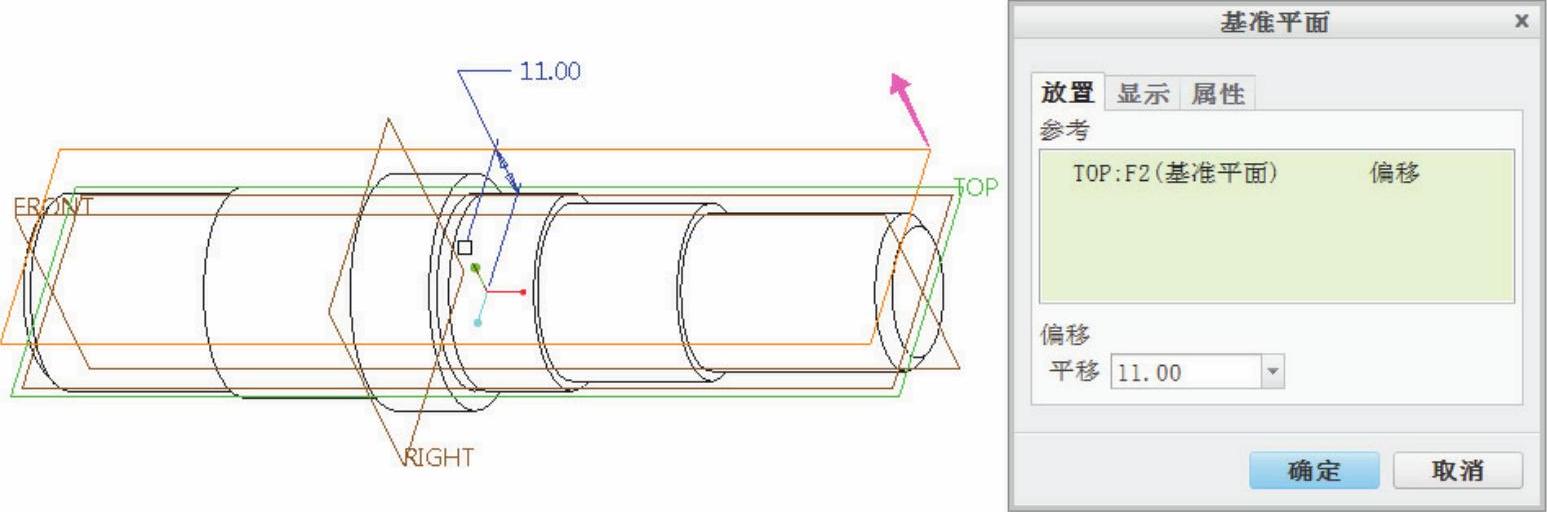

图2-25 创建基准平面DTM1

(3)单击“基准平面”对话框的“确定”按钮,创建了基准平面DTM1。

步骤7:以拉伸切除的方式创建键槽结构。

(1)确保选中基准平面DTM1,单击“拉伸”按钮978-7-111-49966-4-Chapter02-68.jpg,则系统默认以选定的基准平面DTM1作为草绘平面,从而自动进入内部草绘器。


(3)在“拉伸”选项卡中确保选中“实体”按钮978-7-111-49966-4-Chapter02-70.jpg和“去除材料”按钮978-7-111-49966-4-Chapter02-71.jpg



图2-26 草绘拉伸剖面

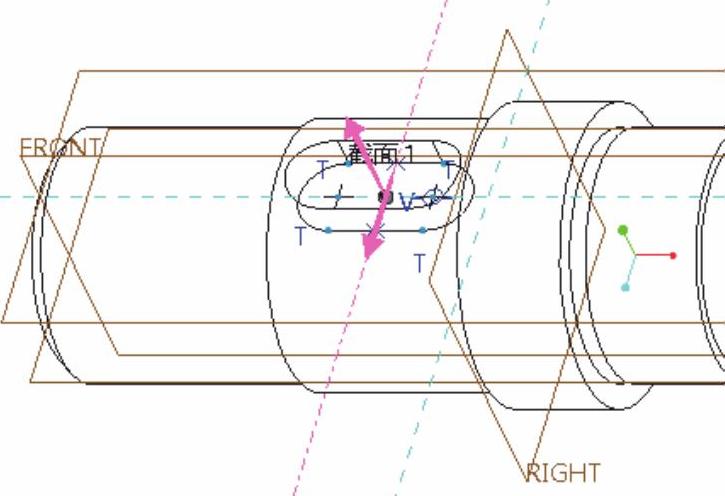

图2-27 设置深度类型等

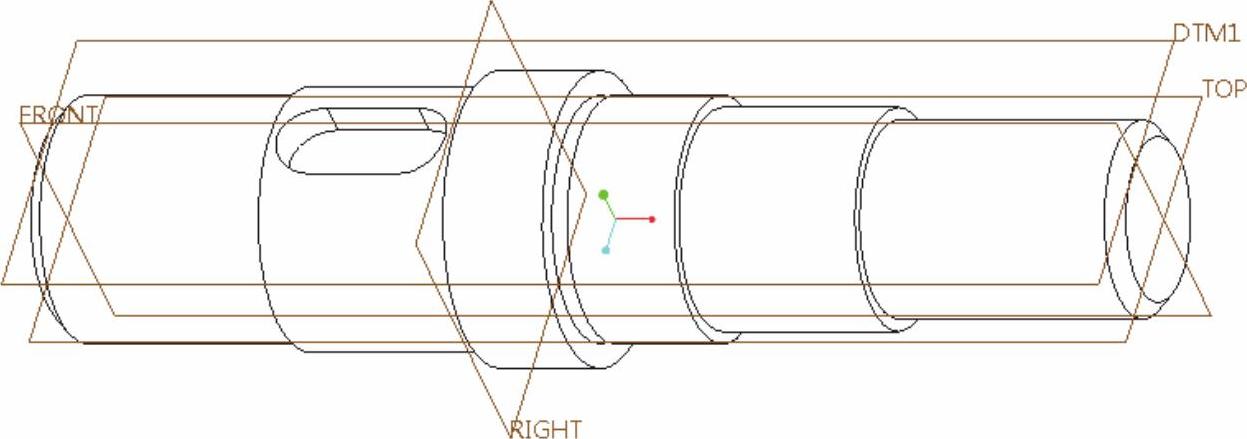

(5)单击“完成”按钮978-7-111-49966-4-Chapter02-75.jpg。完成的第1个键槽结构如图2-28所示。


图2-28 完成第1个键槽

步骤8:创建第2个键槽结构。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter02-77.jpg,打开“拉伸”选项卡。

(2)在“拉伸”选项卡上指定要创建的模型特征为978-7-111-49966-4-Chapter02-78.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter02-79.jpg

(3)打开“放置”下滑面板,单击“定义”按钮,弹出“草绘”对话框。

(4)这时,需要创建一个基准平面作为其内部基准平面,用来辅助建立键槽结构。在单击“基准”→“基准平面”按钮978-7-111-49966-4-Chapter02-80.jpg,系统弹出“基准平面”对话框,选择TOP基准平面作为偏移参考,设置其偏移距离为“8”,如图2-29所示,单击“确定”按钮,从而完成基准平面DTM2的创建。

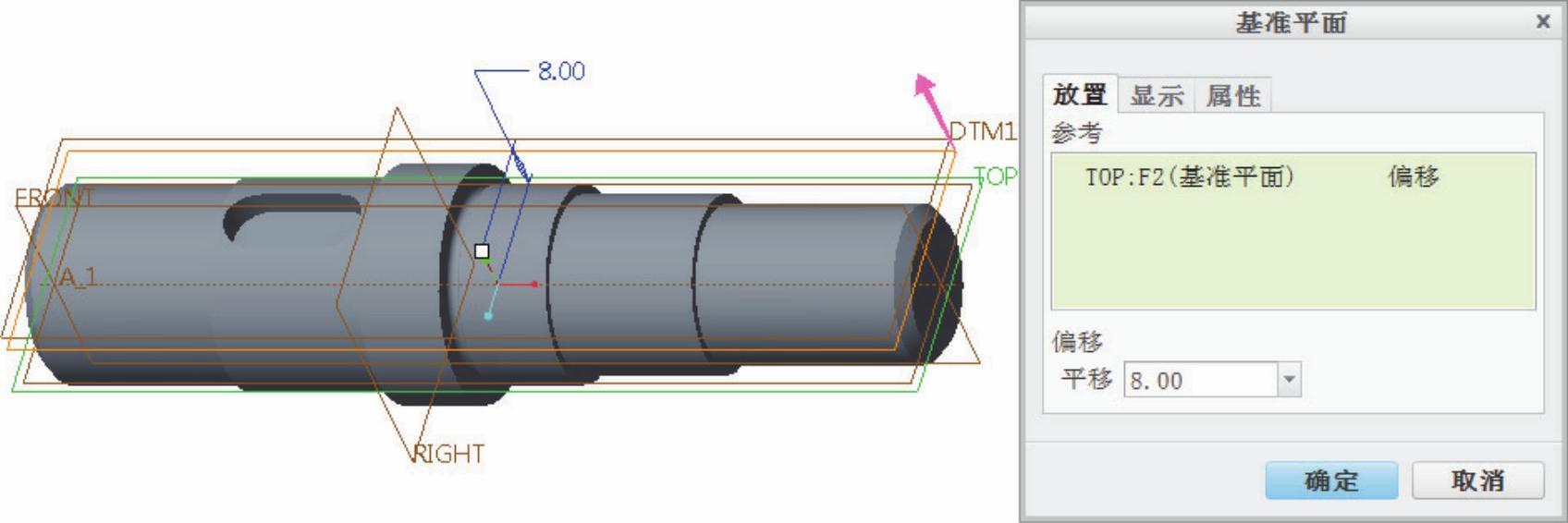

图2-29 创建基准平面DTM2

(5)系统自动以DTM2基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”对话框中的“草绘”按钮,进入草绘模式。


(7)按<Ctrl+D>组合键,接着在“拉伸”选项卡上单击“深度方向”按钮978-7-111-49966-4-Chapter02-83.jpg,并从“深度选项”下拉列表框中选择“978-7-111-49966-4-Chapter02-84.jpg(穿透)”选项,此时模型如图2-31所示。

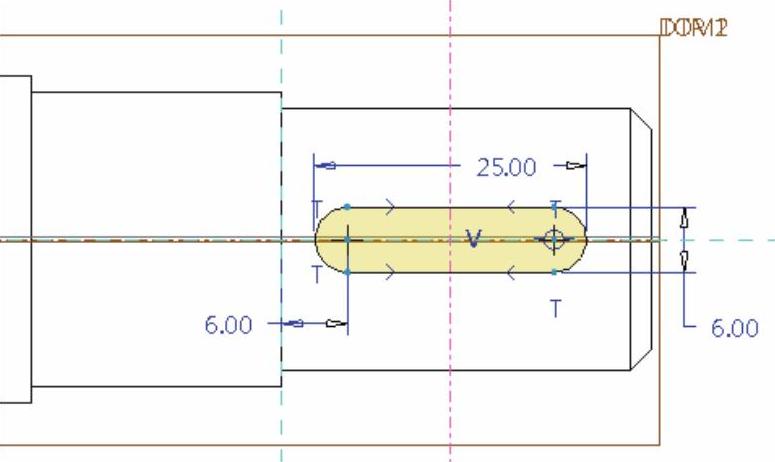

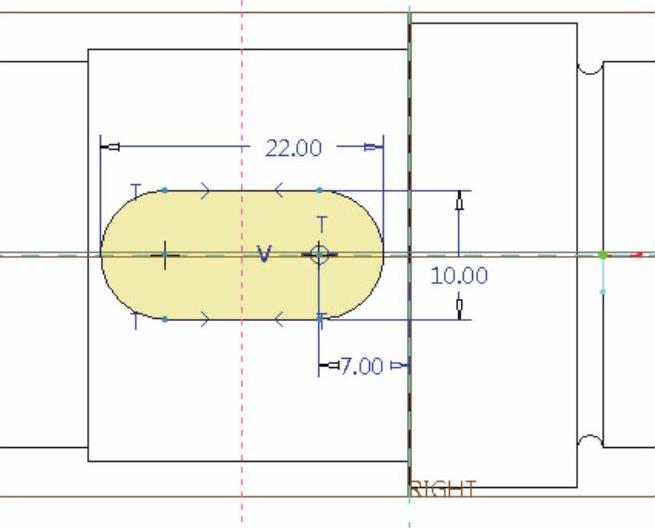

图2-30 绘制剖面

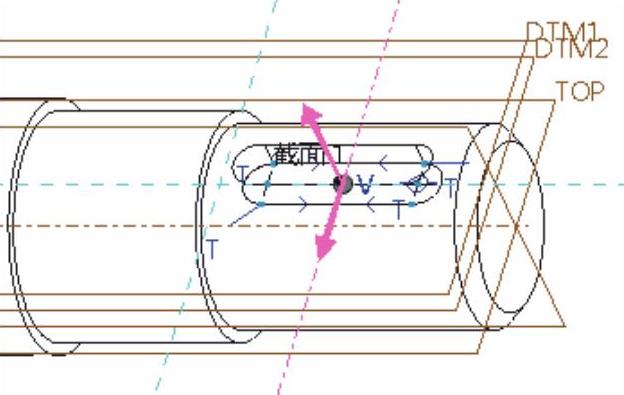

图2-31 模型显示

(8)在“拉伸”选项卡中单击“完成”按钮978-7-111-49966-4-Chapter02-87.jpg,完成第2个键槽结构的创建。

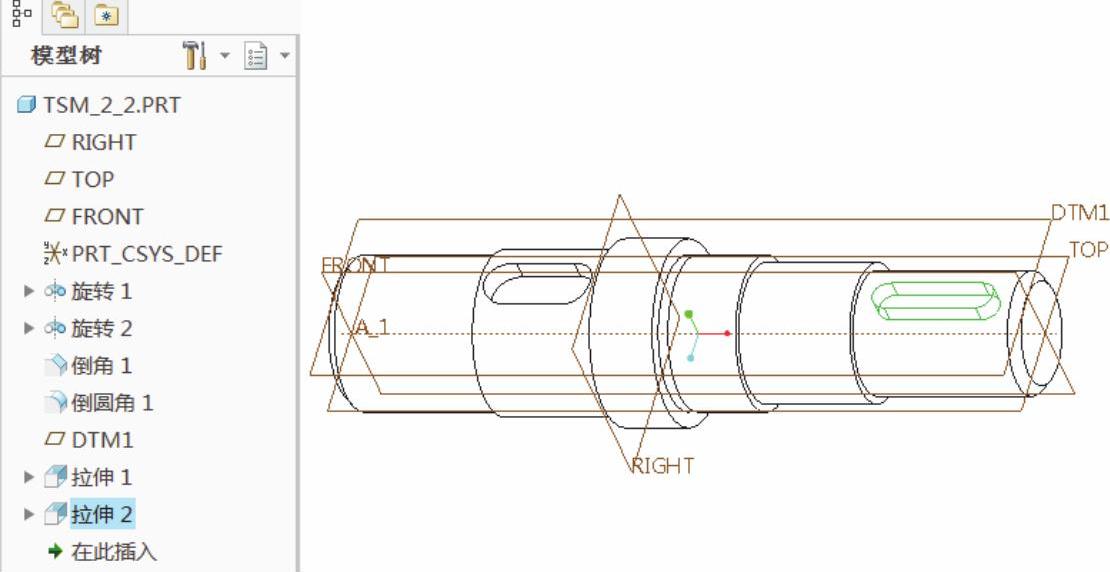

至此,完成了本阶梯轴的创建,如图2-32所示。

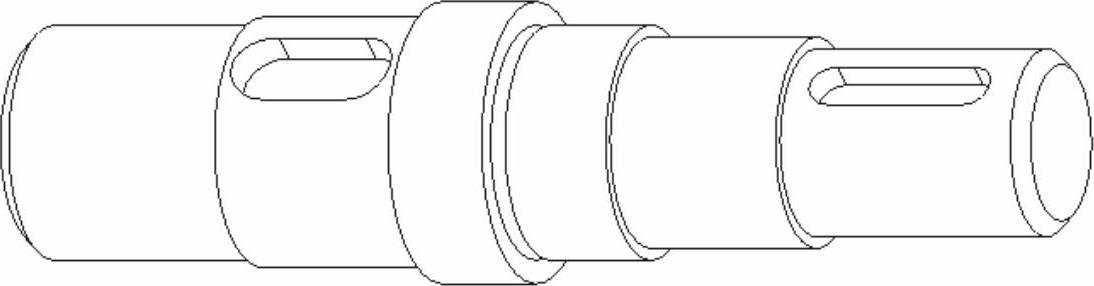

图2-32 完成的阶梯轴
