轴类零件主要用来支承回转零件及传递运动和动力的一类重要零件，它被广泛应用在机器设备中。按照承受载荷的不同，轴类零件可以分为转轴、心轴和传动轴三类。其中，在工作中既承受弯矩又承受扭矩的轴称为转轴；在工作中只承受弯矩而不承受扭矩的轴称为心轴，心轴又可以分为转动心轴和固定心轴；在工作中只承受扭矩而不承受弯矩（或者弯矩很小）的轴称为传动轴。

如果按照轴线形状的不同，还可以将轴类零件分为直轴和曲轴两大类。

根据外形的不同，直轴又可以分为光轴和阶梯轴两种。其中光轴形状最为简单，其加工容易，应力集中源少，但轴上的零件不容易装配及定位，故光轴主要用于心轴和传动轴；而阶梯轴相对复杂一些，对轴上的零件提供了很好的装配及定位条件，常用于转轴。

轴类零件的结构设计需要重点考虑如下4点因素。

（1）轴在机器中的安装位置和形式。

（2）轴上安装的零件的类型、尺寸、数量以及轴联接的方法。

（3）载荷的性质、大小、方向及分布情况。

（4）轴的加工工艺等。

在进行轴类零件的设计时，应该根据不同的应用情况进行具体的结构分析，使得轴和安装在轴上的零件均有准确的工作位置，并且轴上的零件应满足一定的装卸和调整要求等。

对于一般的轴类零件，其结构可以看做由实心圆柱体（或空心圆柱体）、键槽、退刀槽、安装连接用的螺孔、定位用的销孔、防止应力集中的圆角等若干结构组成。

在Creo Parametric 3.0中，除了可以使用旋转工具、拉伸工具等常用工具命令来设计轴类零件外，还可以使用以往Pro/ENGINEER版本的“轴”高级命令来创建阶梯轴，并可以使用“环形槽”高级命令来创建退刀槽，但“轴”和“环形槽”命令需要经过系统配置（将系统配置文件选项“allow_anatomic_features”的值设置为“yes”）和界面定制才能使用到。其设置的方法及步骤如下。(www.daowen.com)

（1）从功能区的“文件”选项卡中选择“选项”命令，弹出“Creo Parametric选项”对话框。

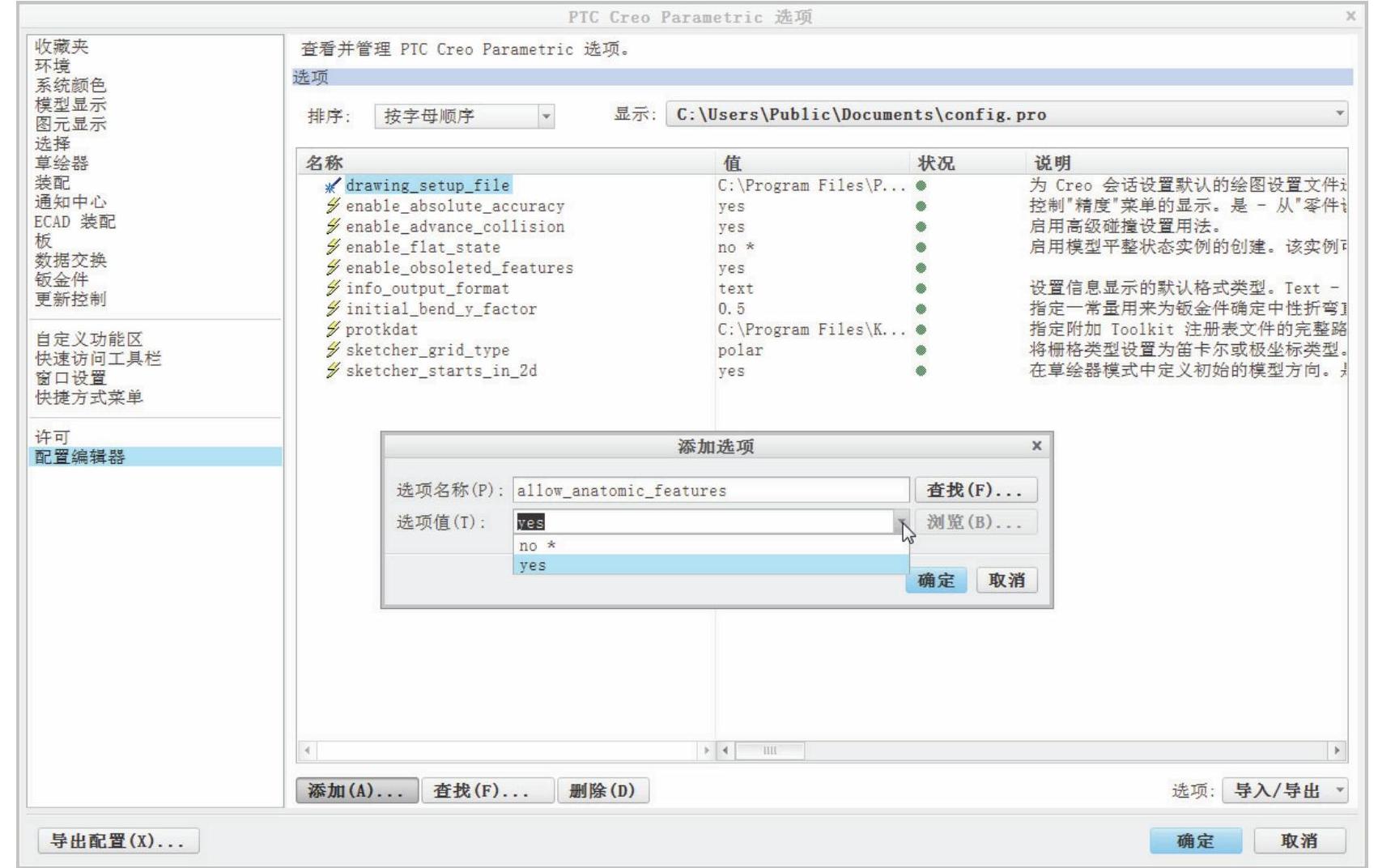

（2）在左窗格中选择“配置编辑器”类别选项，接着在对话框的右部区域中单击“添加”按钮，弹出“添加选项”对话框，在“选项名称”文本框中输入“allow_anatomic_features”，然后在“选项值”框中选择“yes”，如图2-1所示。

图2-1 设置配置选项

（3）在“添加选项”对话框中单击“确定”按钮。

（4）在“Creo Parametric选项”对话框的左窗格中选择“自定义功能区”类别选项，接着在“从下拉位置选取命令”下拉列表框中选择“所有命令”，并从命令列表中选择所需的命令（如“轴”“环形槽”等），单击“添加”按钮以将其添加到功能区指定选项卡的指定组中。

（5）单击“确定”按钮。

如果没有特别说明，本书实例涉及的软件系统中，均默认已经将配置文件选项“allow_anatomic_features”的值设置为“yes”，并在功能区的某个组中添加了“轴”“环形槽”等一些不常用的高级命令。

下面通过实例介绍轴类零件的三维建模方法及过程。
