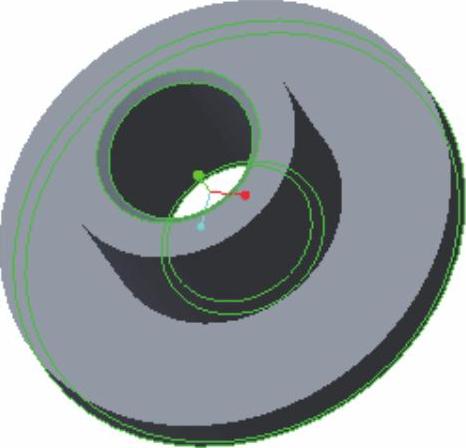

本实例要求创建一个轴套零件，其三维模型如图1-51所示。

图1-51 轴套零件

本实例应用到的主要知识点包括创建旋转特征、创建倒角特征、创建草绘孔特征以及创建阵列特征等。

具体的操作步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中，输入“TSM_1_5”；取消勾选“使用默认模板”复选框，以不使用默认模板。

（3）在“新建”对话框中单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：创建旋转特征。

（1）单击“形状”组中的“旋转”按钮，打开“旋转”选项卡。在“旋转”选项卡上指定要创建的模型特征为（实体）。

（2）选择FRONT基准平面作为草绘平面，进入草绘模式。

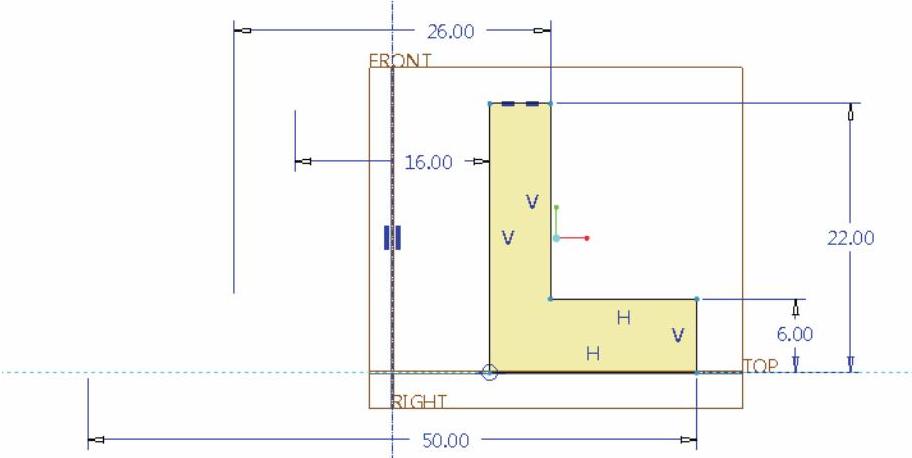

（3）使用“基准”组中的“中心线”按钮绘制一条竖直的中心线；使用“线链”按钮绘制旋转剖面，如图1-52所示。在“草绘”选项卡的“关闭”组中单击“确定”按钮，完成草绘并退出草绘模式。

（4）接受默认的旋转角度为360°。

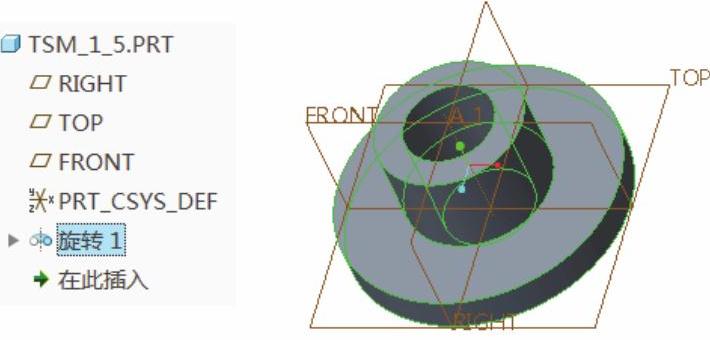

（5）在旋转选项卡中单击“完成”按钮，完成轴套零件基本体的创建。按＜Ctrl+D＞组合键以默认的标准方向显示模型，效果如图1-53所示。

步骤3：创建倒角特征。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡上，选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“1”。

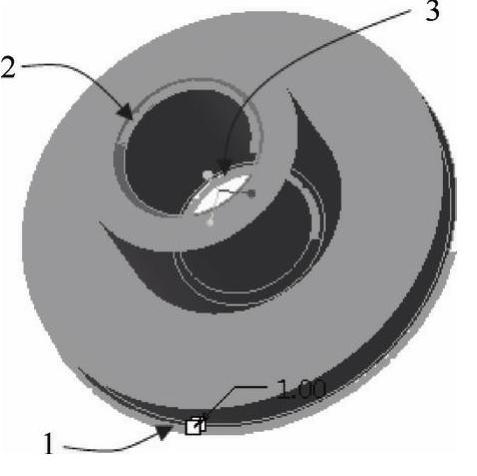

（3）在模型中，结合使用＜Ctrl＞键选择图1-54所示的边线1、边线2和边线3。

图1-52 草绘剖面

图1-53 创建的轴套基本体

（4）在“边倒角”选项卡中单击“完成”按钮，完成倒角的效果如图1-55所示。

图1-54 选择边线

图1-55 倒角后的效果

步骤4：创建一个草绘孔特征。

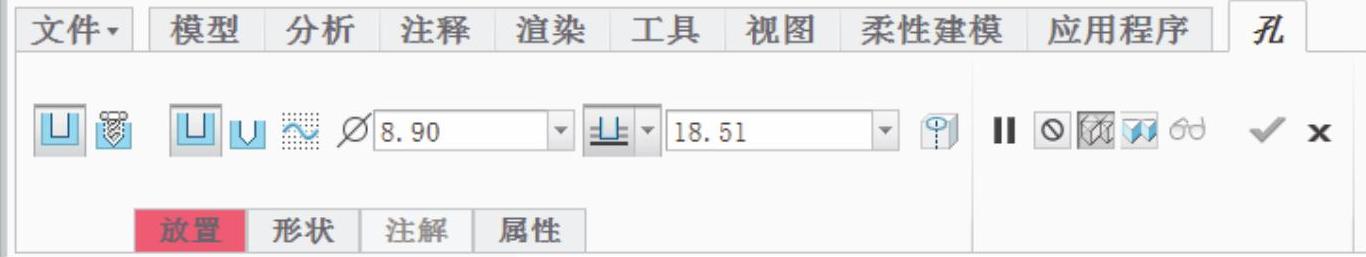

（1）单击“工程”组中的“孔”按钮，打开图1-56所示的“孔”选项卡。

(www.daowen.com)

图1-56 “孔”选项卡

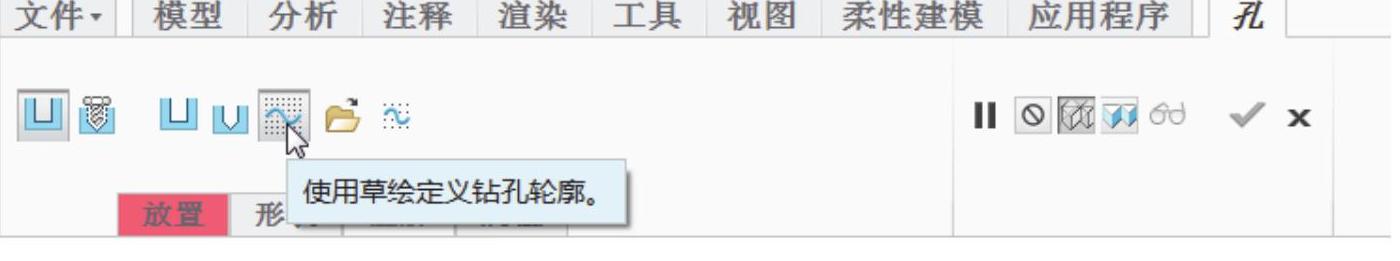

（2）在“孔”选项卡中单击“使用草绘定义钻孔轮廓”按钮，此时“孔”选项卡中显示的按钮如图1-57所示。

图1-57 使用草绘定义钻孔轮廓

（3）在“孔”选项卡中单击“激活草绘器以创建剖面”按钮，进入草绘模式。

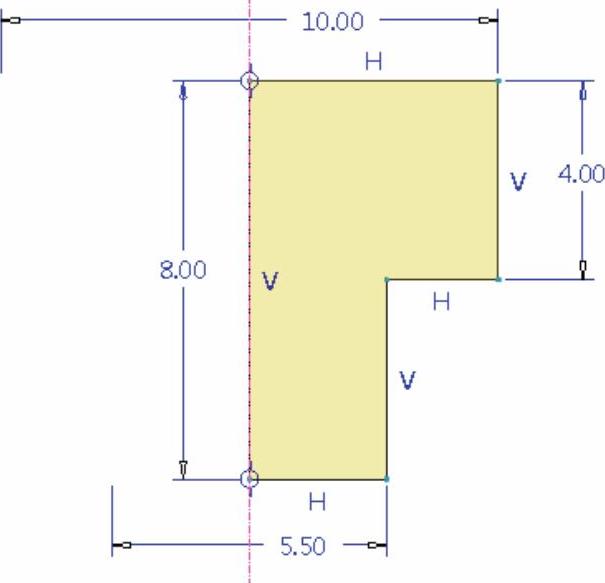

（4）在功能区“草绘”选项卡的“草绘”组中单击“中心线”按钮，绘制一条竖直中心线；单击“线链”按钮绘制孔轮廓的旋转剖面，如图1-58所示。单击“确定”按钮，完成草绘并退出草绘器。

（5）在图1-59所示的端面上单击，指定主参考。此时可以打开“孔”选项卡的“放置”下滑面板，接受系统默认的“线性”选项，即接受使用两个线性尺寸来放置孔特征。

图1-58 草绘

图1-59 指定主参考

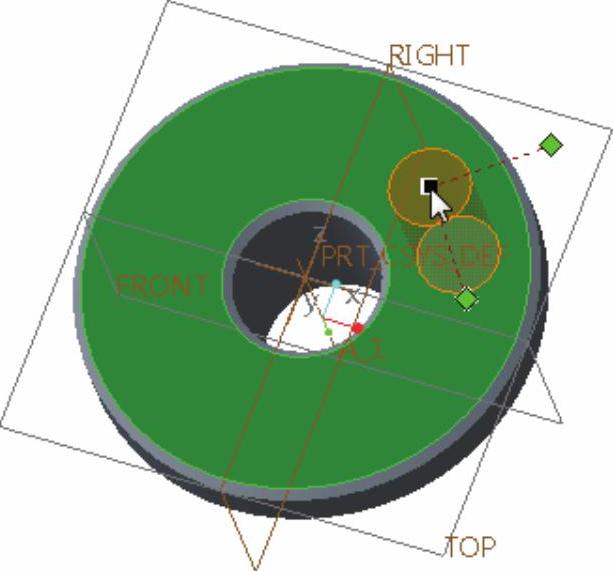

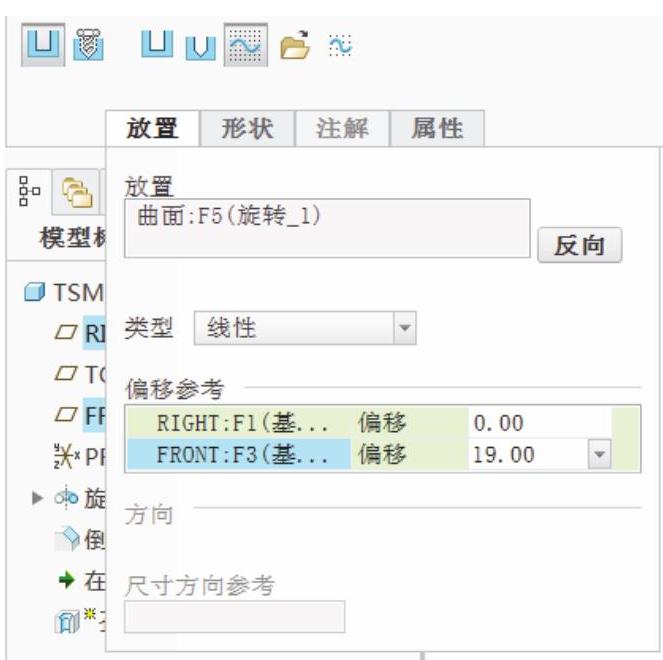

（6）定义偏移参考（次参考）：使用鼠标分别拖曳两个偏移控制图柄，捕捉到RIGHT基准平面和FRONT基准平面，并在“放置”下滑面板的“偏移参考”收集器中设置相应的偏移距离，如图1-60所示。

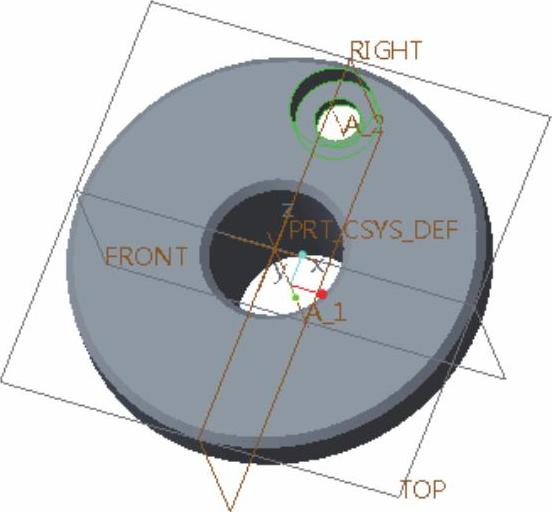

（7）在“孔”选项卡中单击“完成”按钮，第一个草绘孔特征创建完成，如图1-61所示。

步骤5：创建阵列特征。

（1）使刚创建的孔特征处于被选中的状态，单击“编辑”组中的“阵列”按钮。

图1-60 定义偏移参考

图1-61 完成创建的一个草绘孔特征

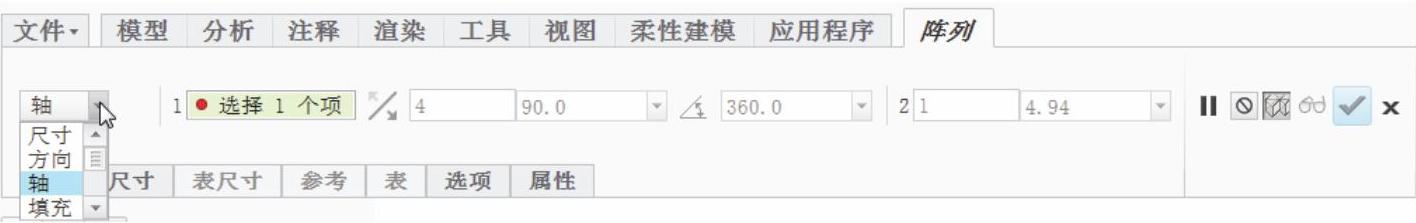

（2）在打开的“阵列”选项卡上，从阵列类型的下拉列表框中选择“轴”选项，如图1-62所示。

（3）在模型中选择中心轴线“A_1”，设置第一方向的阵列成员数为“4”，阵列成员间的角度增量为“90”，如图1-63所示。

图1-62 “阵列”选项卡

图1-63 设置阵列参数

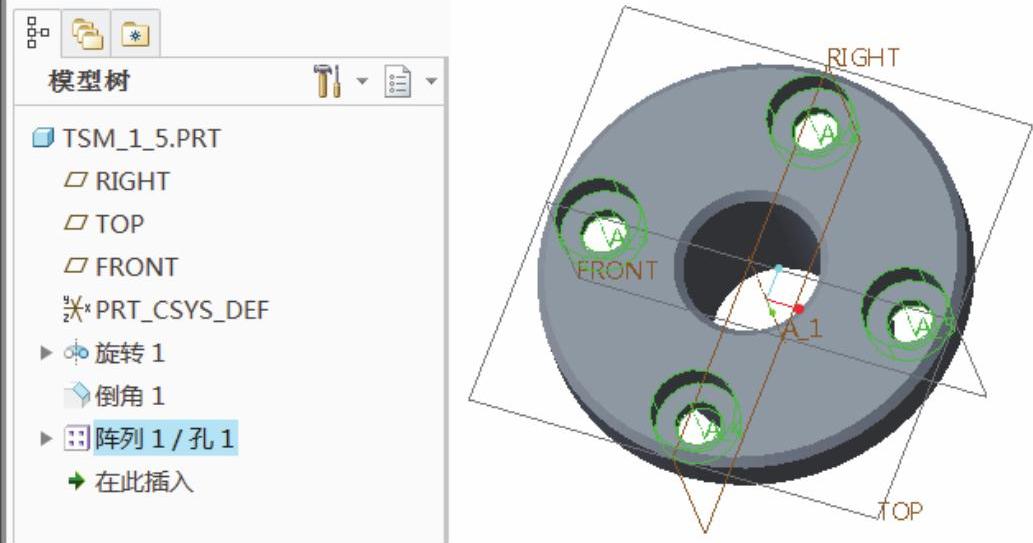

（4）单击“阵列”选项卡中的“完成”按钮，得到的阵列结果如图1-64所示。

图1-64 阵列结果

步骤6：保存文件及拭除模型。

（1）在“快速访问”工具栏中单击“保存”按钮，弹出“保存对象”对话框，选择文件将要保存的目录路径，单击对话框中的“确定”按钮。

（2）在功能区的“文件”选项卡中选择“管理会话”→“拭除当前”命令，系统弹出“拭除确认”对话框，单击“是”按钮。
