锥销锁紧挡圈安装实例分析

时间:2023-06-18 理论教育 版权反馈
【摘要】:锥销锁紧挡圈的尺寸规格可以从GB/T 883—1986中选择。图1-24 锥销锁紧挡圈在本实例中,要掌握的知识点包括创建旋转特征、以拉伸的方式切除材料、创建倒角特征以及在三维模型中添加相关表面粗糙度注释。在“旋转”选项卡上单击“完成”按钮,完成锁紧挡圈基本体的创建。此时,“表面粗糙度”对话框的“模型参考”收集器处于被激活状态,在模型窗口中选择图1-37所示的挡圈内孔曲面。

锥销锁紧挡圈安装实例分析

锥销锁紧挡圈的尺寸规格可以从GB/T 883—1986中选择。本实例要完成的锥销锁紧挡圈的尺寸如图1-24所示,图中d=50,H=18,D=80,C=1,d1=8。

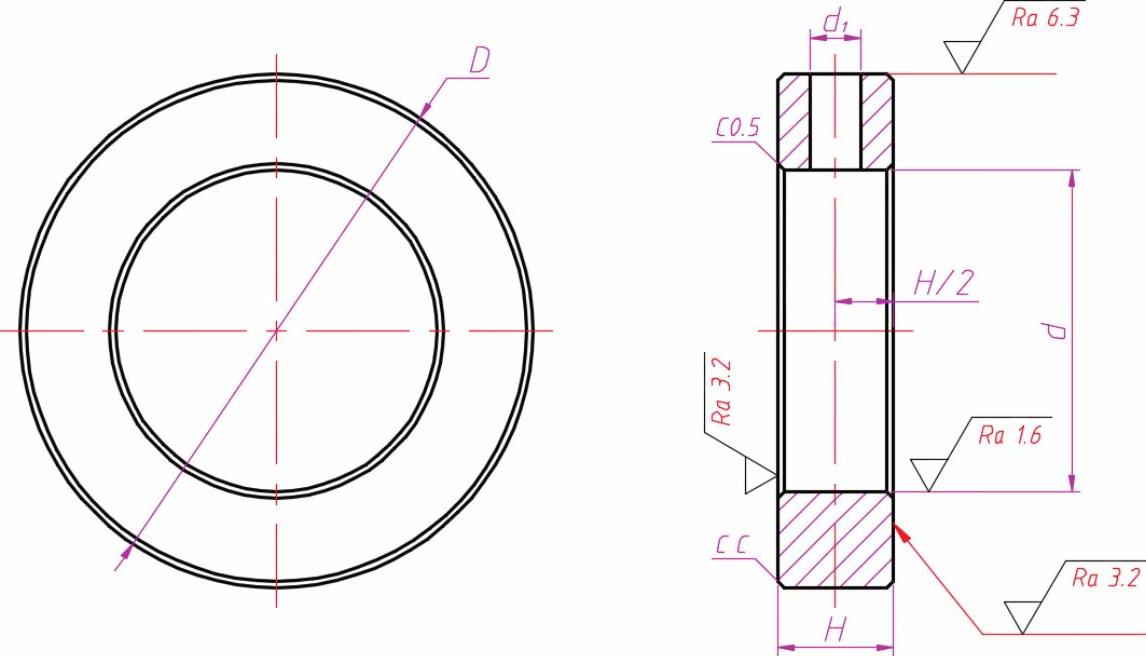

图1-24 锥销锁紧挡圈

在本实例中,要掌握的知识点包括创建旋转特征、以拉伸的方式切除材料、创建倒角特征以及在三维模型中添加相关表面粗糙度注释。

步骤1:新建零件文件。

(1)在“快速访问”工具栏上单击“新建”按钮978-7-111-49966-4-Chapter01-55.jpg,弹出“新建”对话框。

(2)在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮;在“名称”文本框中输入“TSM_1_4”;取消勾选“使用默认模板”复选框,以不使用默认模板。

(3)在“新建”对话框上,单击“确定”按钮,弹出“新文件选项”对话框。

(4)在“模板”选项组中,选择“mmns_part_solid”选项。

(5)单击“确定”按钮,进入零件设计模式。

步骤2:创建旋转特征。

(1)在“形状”组中单击“旋转”按钮978-7-111-49966-4-Chapter01-56.jpg,打开“旋转”选项卡。在“旋转”选项卡上默认指定要创建的模型特征为978-7-111-49966-4-Chapter01-57.jpg(实体)。

(2)选择FRONT基准平面作为草绘平面,快速地进入草绘模式。

(3)使用“基准”组中的“中心线”按钮978-7-111-49966-4-Chapter01-58.jpg绘制一条水平的几何中心线,接着使用“线链”按钮978-7-111-49966-4-Chapter01-59.jpg绘制旋转剖面,如图1-25所示。单击“确定”按钮978-7-111-49966-4-Chapter01-60.jpg

(4)接受默认的旋转角度为360°。

(5)在“旋转”选项卡上单击“完成”按钮978-7-111-49966-4-Chapter01-61.jpg,完成锁紧挡圈基本体的创建。按<Ctrl+D>组合键以标准方向显示模型,效果如图1-26所示。

步骤3:以拉伸的方式切除出一个小孔。

(1)单击“拉伸”按钮978-7-111-49966-4-Chapter01-62.jpg,打开“拉伸”选项卡。

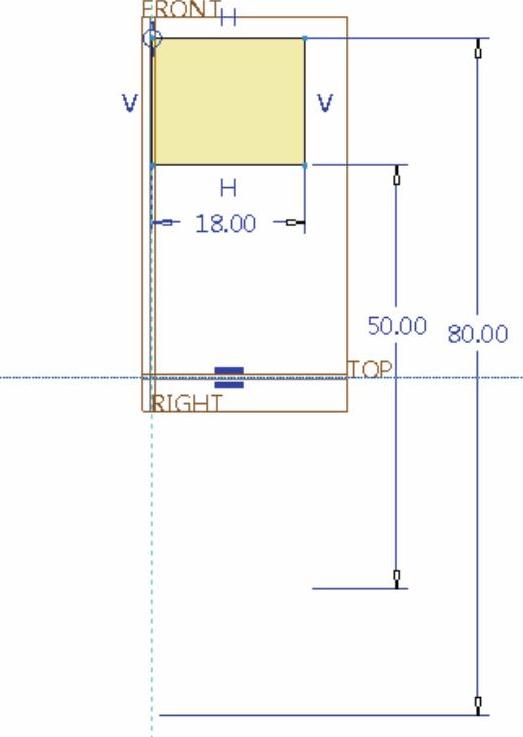

图1-25 草绘剖面

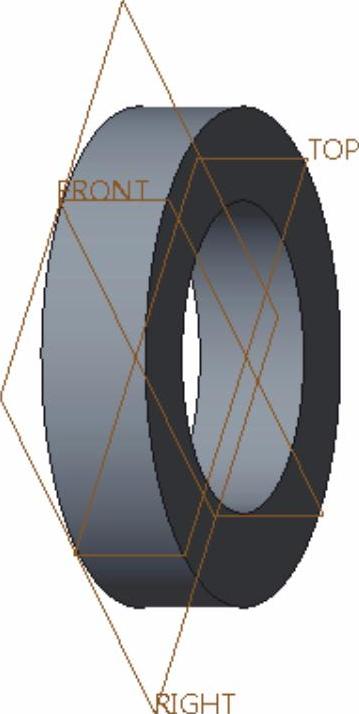

图1-26 创建的旋转特征

(2)在“拉伸”选项卡上指定要创建的模型特征为978-7-111-49966-4-Chapter01-65.jpg(实体),并单击“去除材料”按钮978-7-111-49966-4-Chapter01-66.jpg

(3)打开“拉伸”选项卡的“放置”下滑面板,单击位于该面板上的“定义”按钮,弹出“草绘”对话框。

(4)选择TOP基准平面作为草绘平面,以RIGHT基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘器中。


(6)在“拉伸”选项卡上,单击左侧第1个“将拉伸的深度方向更改为草绘的另一侧,简称深度方向”按钮978-7-111-49966-4-Chapter01-68.jpg,并从深度选项下拉列表框中选择“穿透”选项978-7-111-49966-4-Chapter01-69.jpg

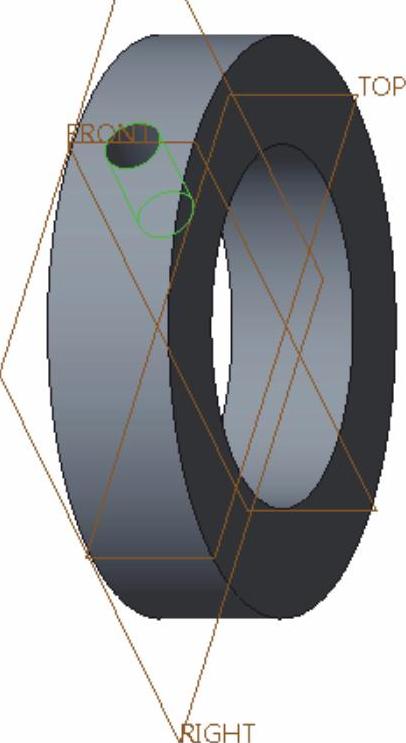

(7)单击“拉伸”选项卡上的“完成”按钮978-7-111-49966-4-Chapter01-70.jpg,得到的模型效果如图1-28所示,图中的模型以默认的标准方向显示。

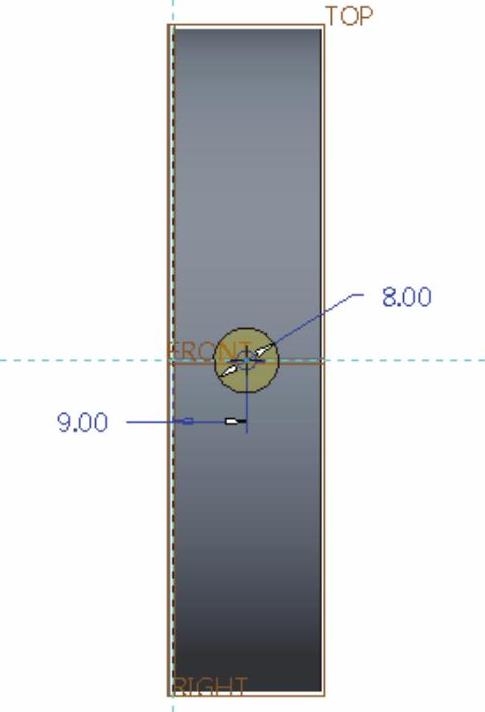

图1-27 绘制拉伸剖面


图1-28 切除出一个小孔

步骤4:创建边倒角特征。

(1)在“工程”组中单击“边倒角”按钮978-7-111-49966-4-Chapter01-73.jpg,打开“边倒角”选项卡。

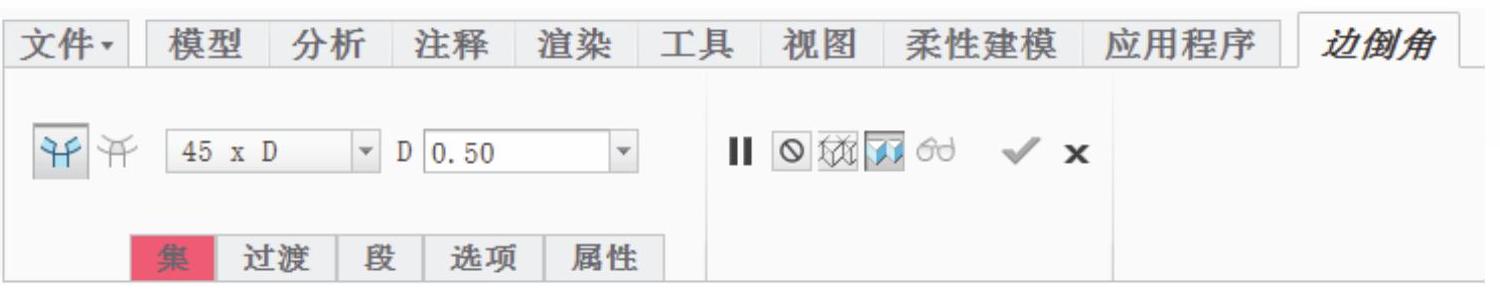

(2)在“边倒角”选项卡中选择边倒角标注形式为“45×D”,并在“D”尺寸框中输入“0.5”,如图1-29所示。


图1-29 “边倒角”选项卡

(3)在模型中,结合使用<Ctrl>键选择图1-30所示的2条边线。


步骤5:创建边倒角特征。

(1)在“工程”组中单击“边倒角”按钮978-7-111-49966-4-Chapter01-76.jpg,打开“边倒角”选项卡。

(2)在“边倒角”选项卡中选择边倒角标注形式为“45×D”,在“D”尺寸框中输入“1”。

(3)在模型中,结合使用<Ctrl>键选择图1-31所示的2条边线。

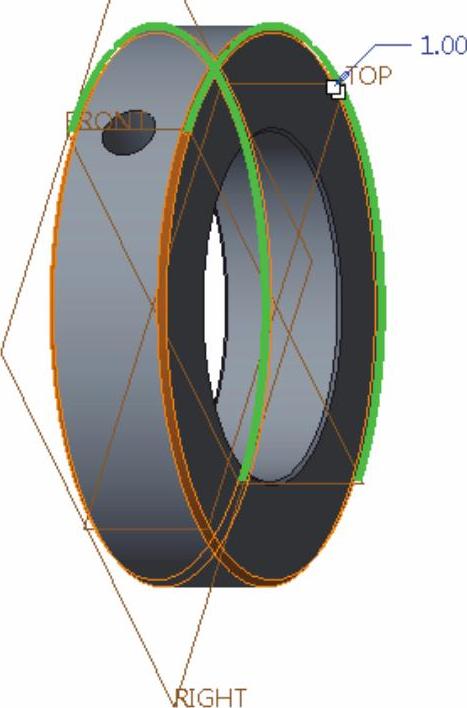

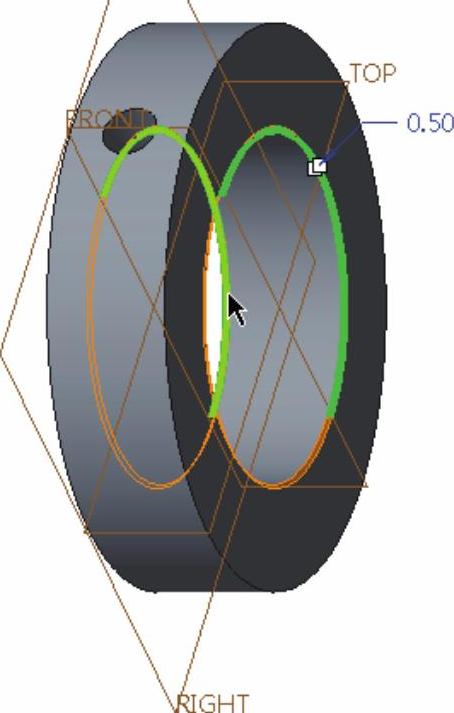

图1-30 选择要倒角的边链


图1-31 选择要倒角的边链


步骤6:在三维模型中添加表面粗糙度注释。

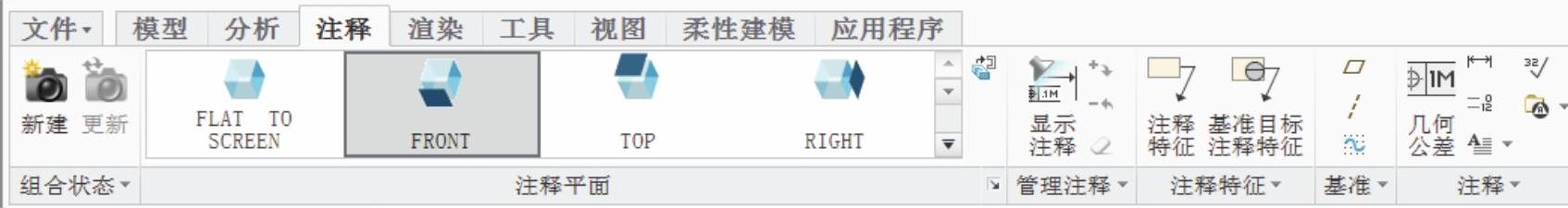

(1)在功能区中切换至“注释”选项卡,如图1-32所示。


图1-32 在功能区中切换至“注释”选项卡

(2)从“注释特征”组中单击“注释特征”按钮978-7-111-49966-4-Chapter01-81.jpg,弹出图1-33所示的“注释特征”对话框。

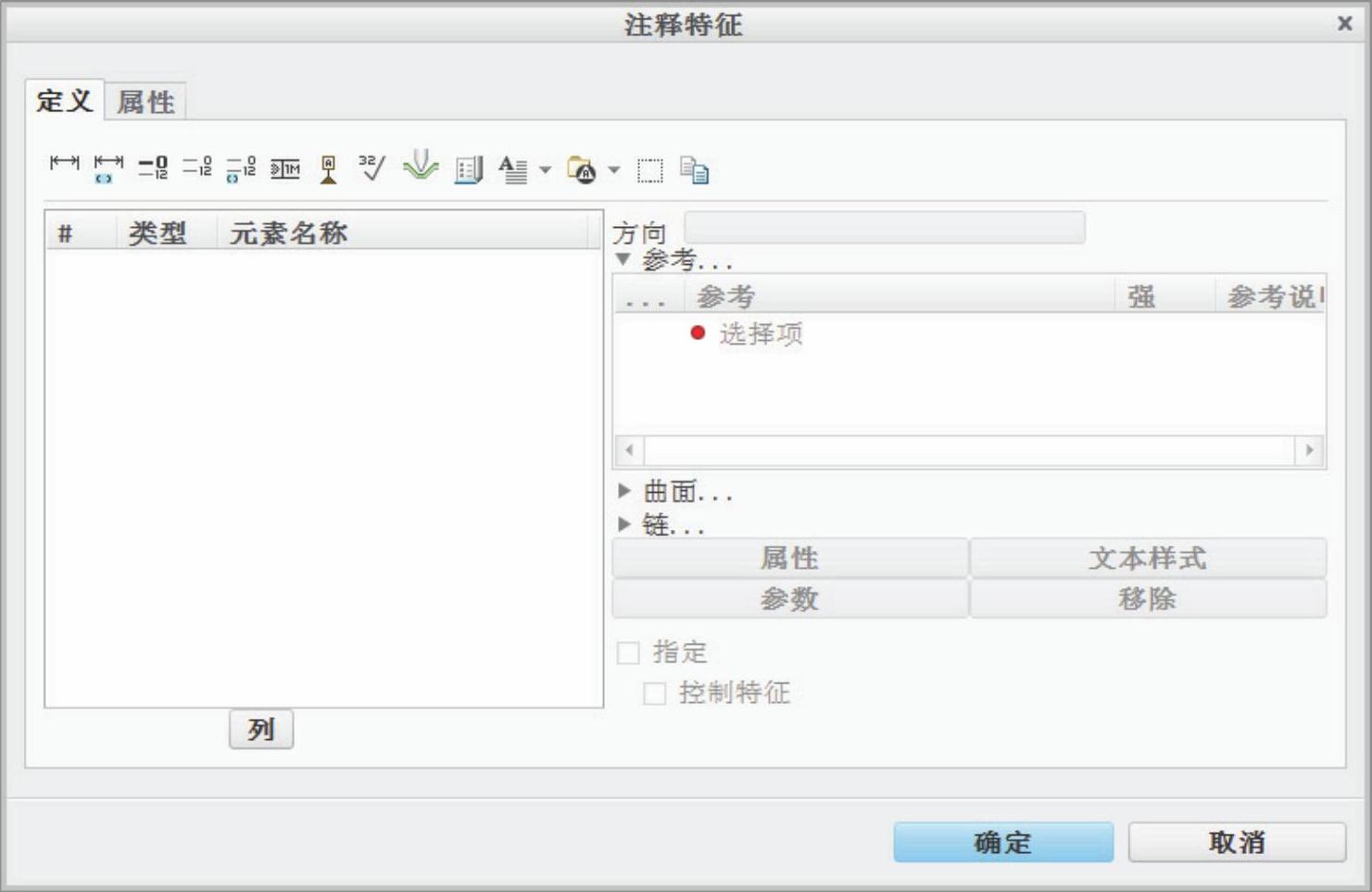

图1-33 “注释特征”对话框

(3)在“注释特征”对话框的“定义”选项组中单击“创建表面粗糙度”按钮978-7-111-49966-4-Chapter01-83.jpg,系统出现“978-7-111-49966-4-Chapter01-84.jpg”的提示信息,并弹出图1-34所示的“打开”对话框。(www.daowen.com)

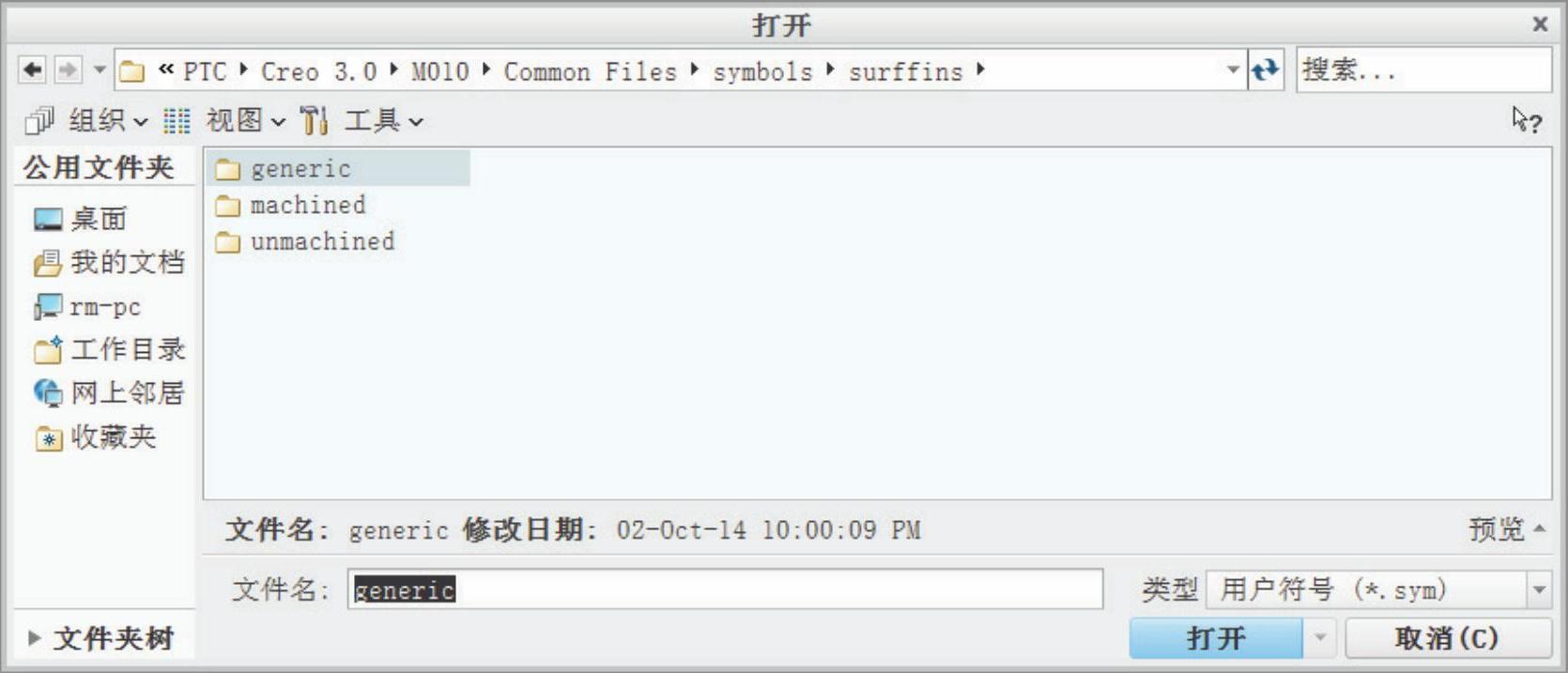

图1-34 “打开”对话框

(4)在“打开”对话框中,双击“surffins”目录下的“machined”文件夹以展开该文件夹,接着在展开的“machined”文件夹中选择“standard1.sym”,并在“打开”对话框中单击“预览”按钮以预览符号对象,此时如图1-35所示。

在“打开”对话框中单击“打开”按钮,弹出图1-36所示的“表面粗糙度”对话框。

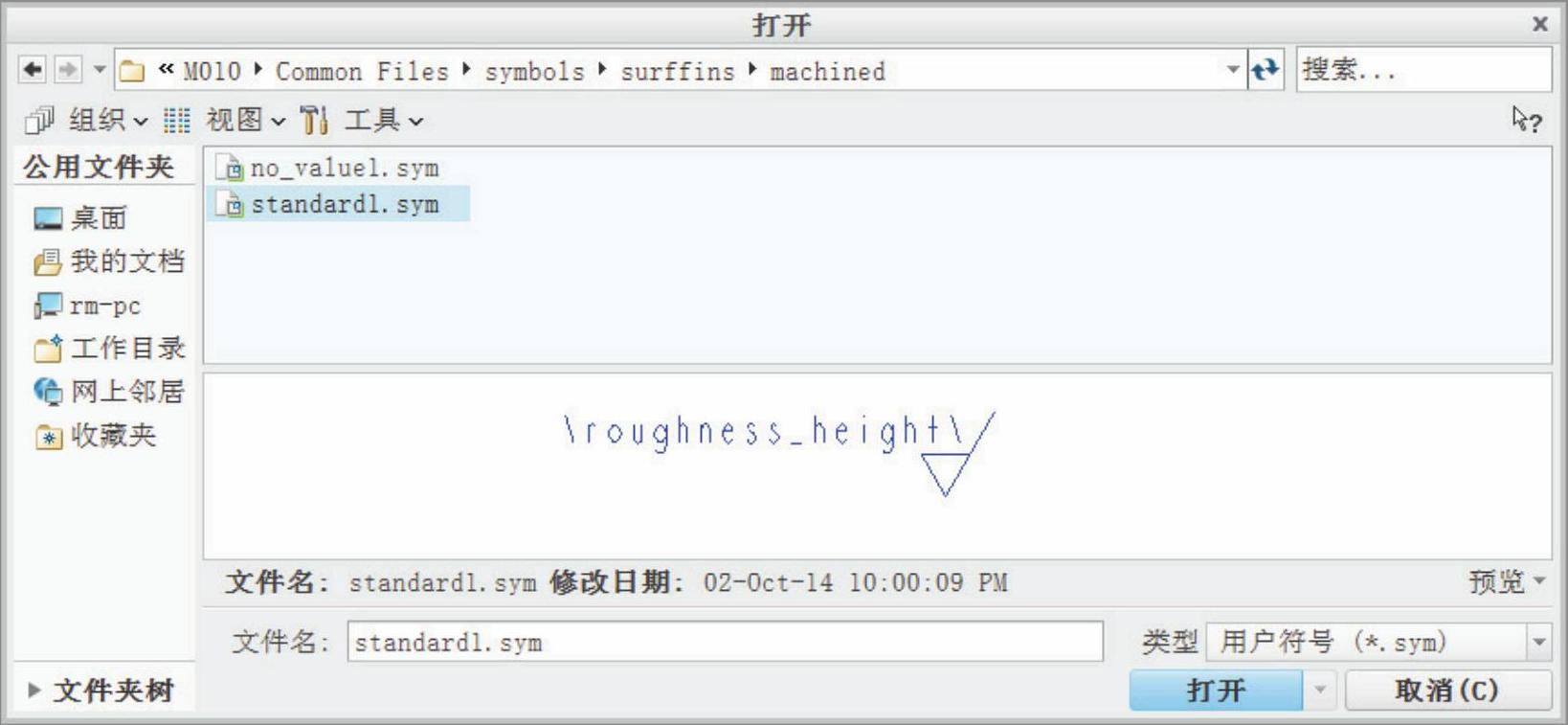

图1-35 选择表面粗糙度度符号并进行预览

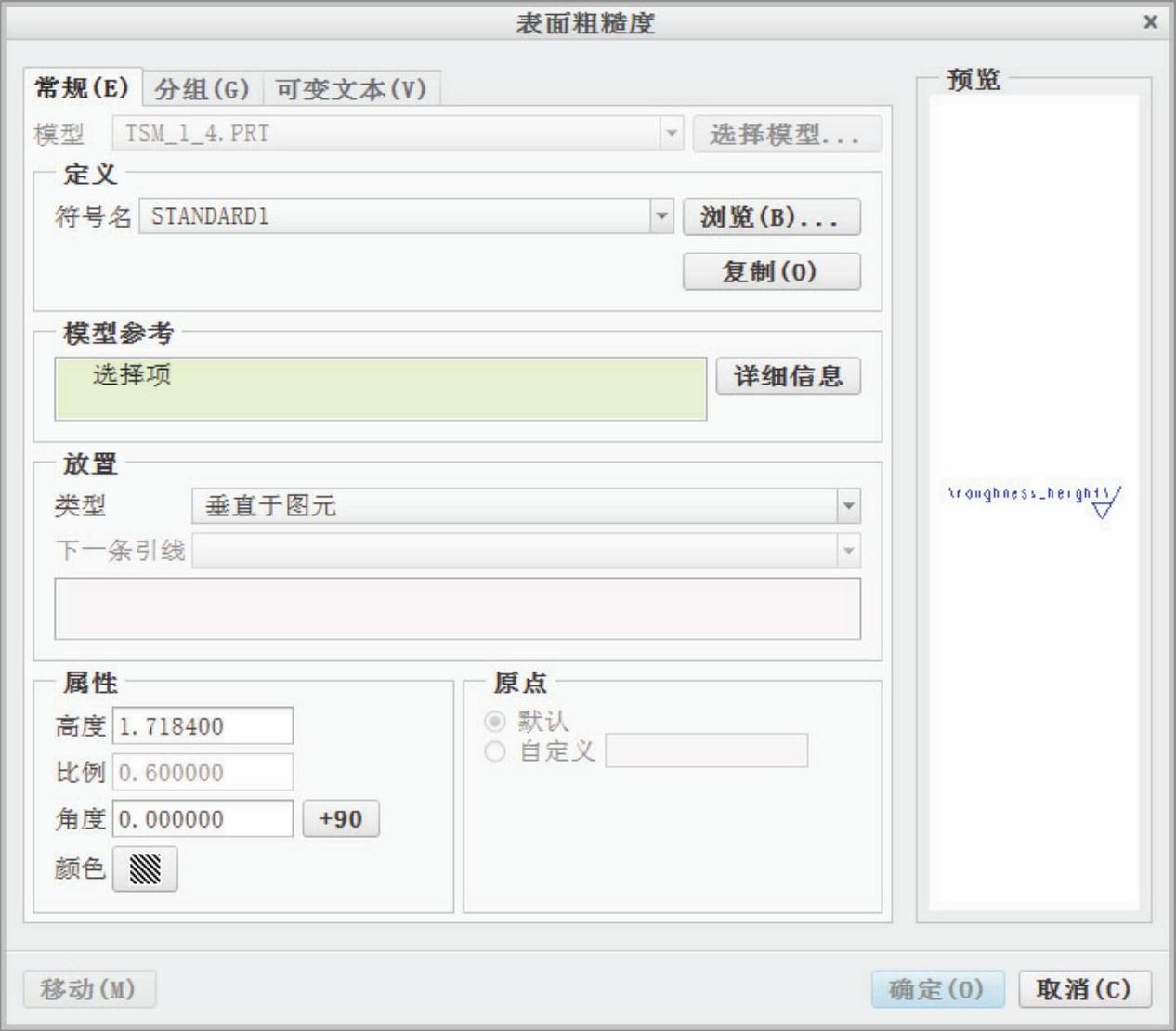

图1-36 “表面粗糙度”对话框

说明:如果在此之前已经调用过表面粗糙度符号,则系统不再弹出图1-34所示的“打开”对话框,而是直接弹出图1-36所示的“表面粗糙度”对话框。如果不需要使用默认调用的表面粗糙度符号,则需要进入“表面粗糙度”对话框的“常规”选项卡,在“定义”选项组中单击“浏览”按钮,然后从弹出的“打开”对话框中选择所需要的表面粗糙度符号。用户也可以在“定义”选项组中,单击“新建”按钮,新建一个自定义的符号。

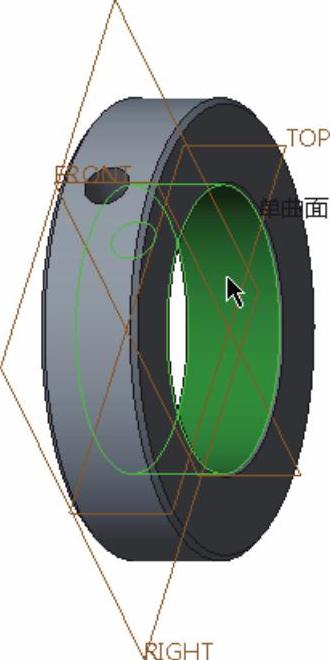

(5)此时,“表面粗糙度”对话框的“模型参考”收集器处于被激活状态,在模型窗口中选择图1-37所示的挡圈内孔曲面。

(6)在“常规”选项卡的“放置”选项组中,从“类型”下拉列表框中选择“垂直于图元”选项,如图1-38所示。


图1-37 指定连接参考

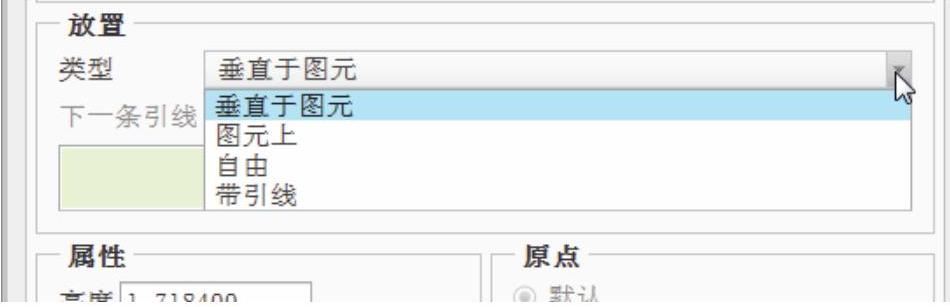

图1-38 选择放置类型选项

(7)在“属性”选项组中设置符号实例“高度”为“3.5”,如图1-39所示。

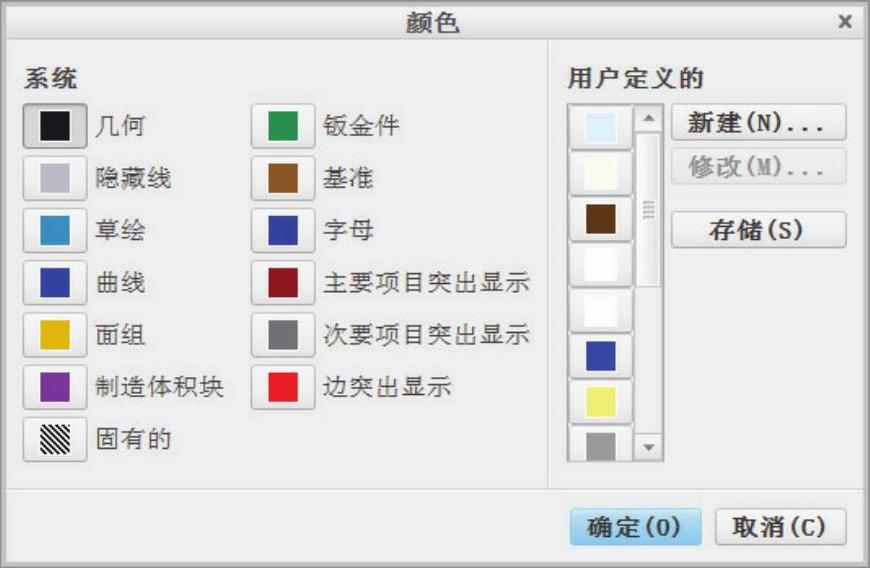

(8)在“属性”选项组中单击“颜色”按钮978-7-111-49966-4-Chapter01-90.jpg,打开图1-40所示的“颜色”对话框。从中选择所需要的颜色后,单击“确定”按钮。

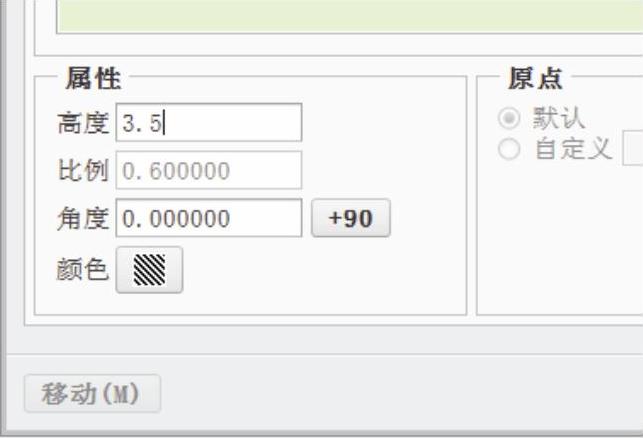

图1-39 设置符号实例高度


图1-40 “颜色”对话框

(9)单击激活“放置”选项组中的收集器,在图1-41所示的内孔表面上单击一点,接着单击鼠标中键放置该符号。

(10)在“表面粗糙度”对话框中,单击“可变文本”选项卡以切换到“可变文本”选项卡,在图1-42所示的文本框中输入表面粗糙度值为“1.6”。

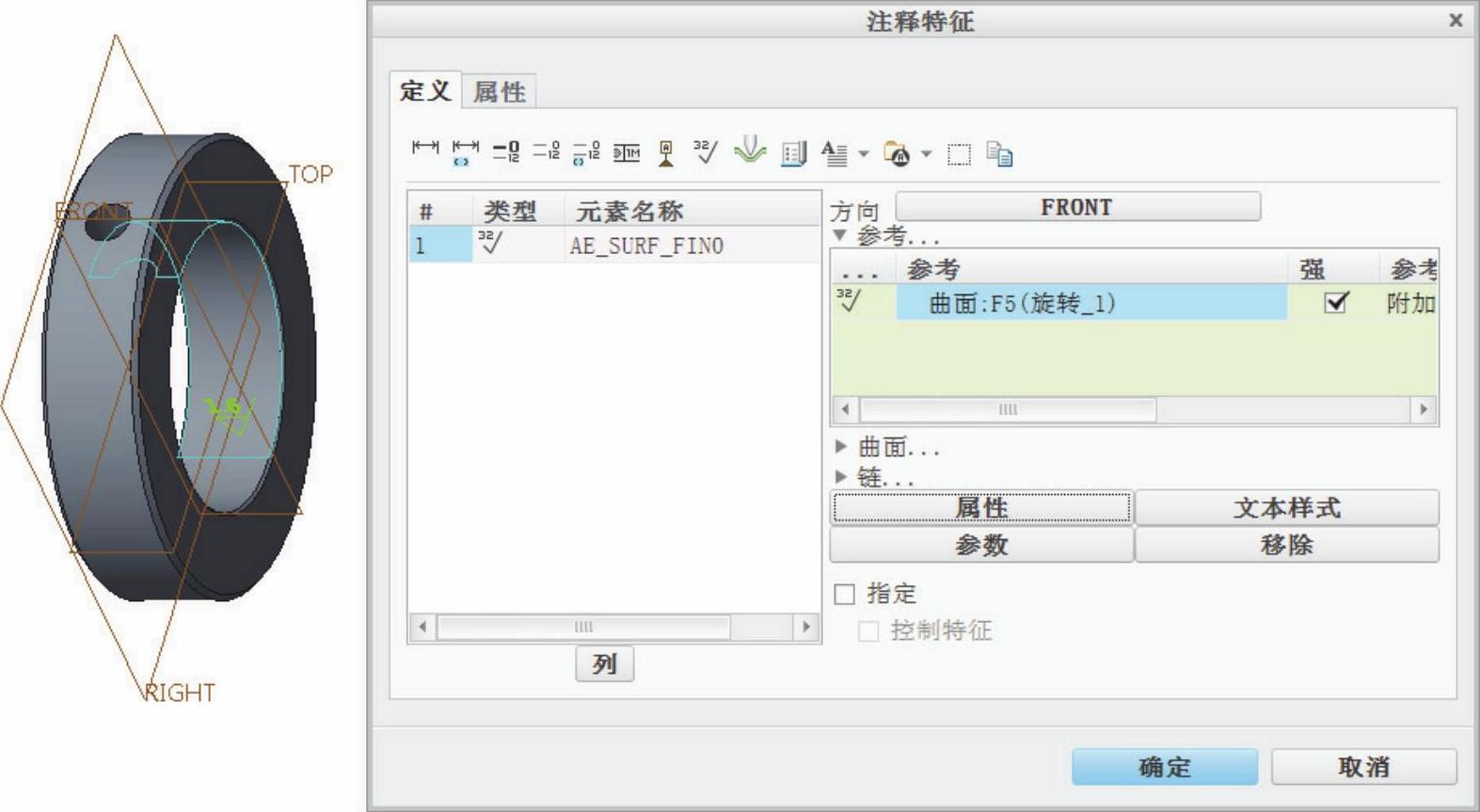

(11)单击“表面粗糙度”对话框的“确定”按钮,此时“注释特征”对话框和模型如图1-43所示。

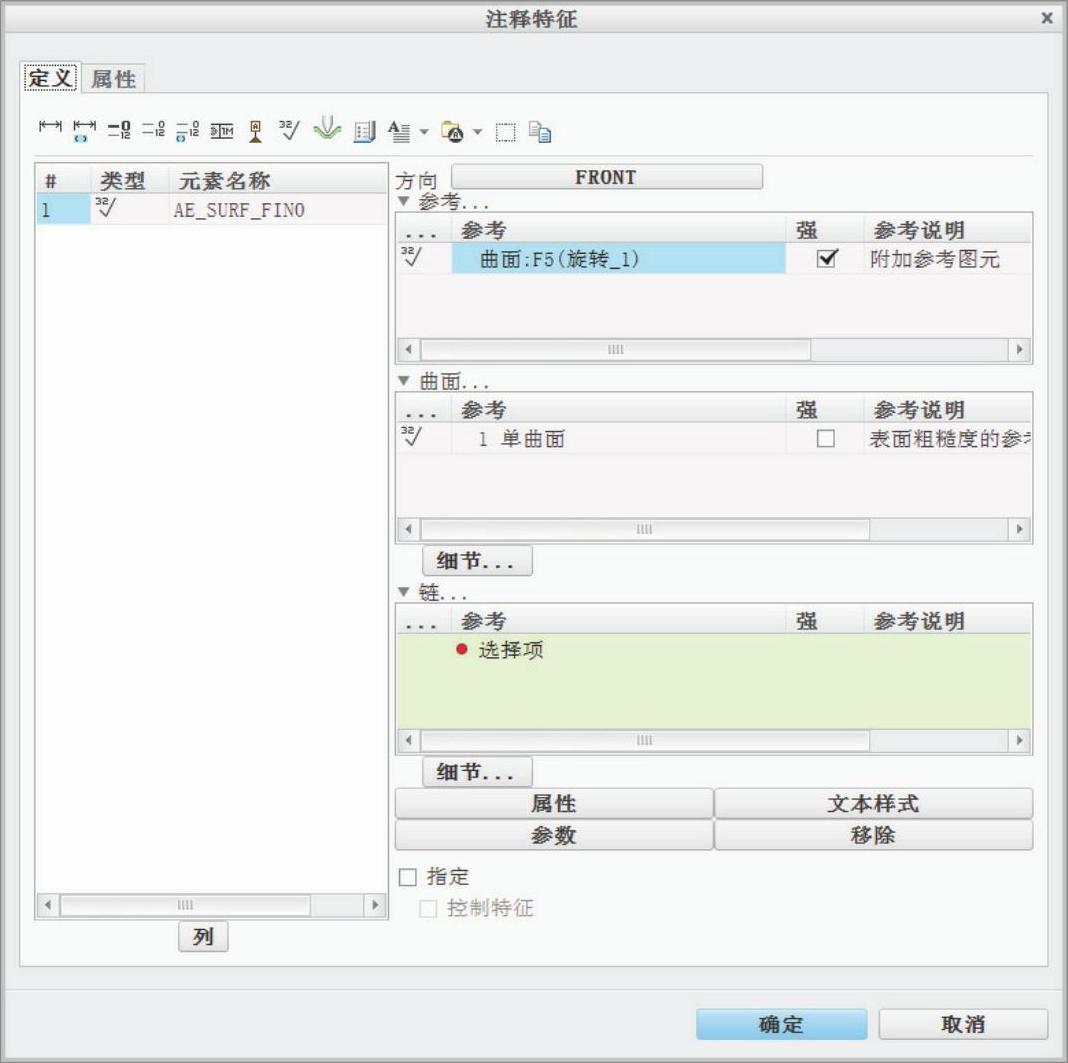

说明:“注释特征”对话框中提供了3个收集器,即“参考(单一)”收集器、“曲面”收集器和“链”收集器。用户可以根据设计需要,决定是否展开“曲面”收集器和“链”收集器,接着激活所需的收集器,并为指定收集器选取有效图元。图1-44所示的“注释特征”对话框中,已经展开了3个收集器。

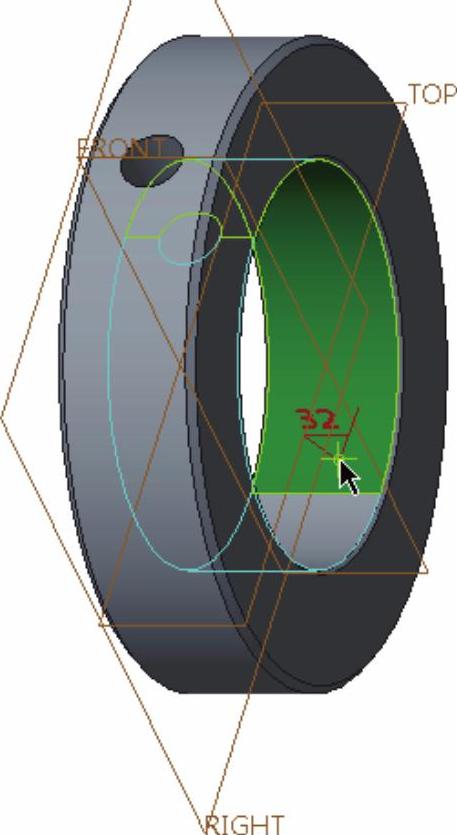

图1-41 指定附加参考

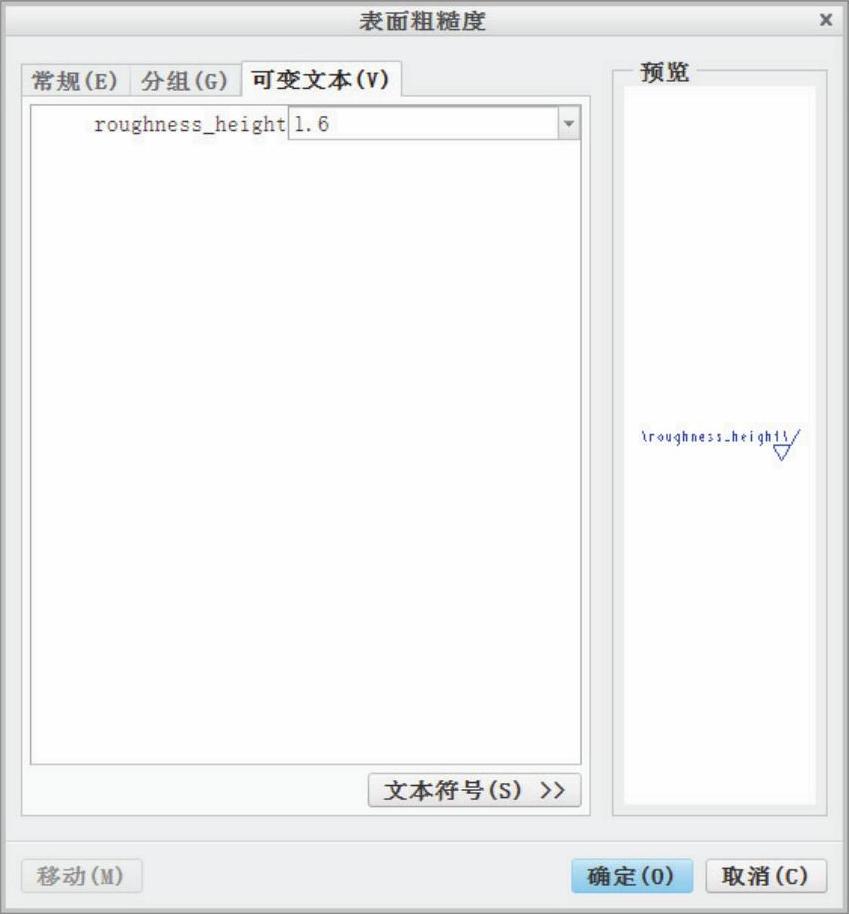

图1-42 输入表面粗糙度值


图1-43 “注释特征”对话框和模型

(12)在“注释特征”对话框的“定义”选项卡中单击“创建表面粗糙度”按钮978-7-111-49966-4-Chapter01-96.jpg,或者在功能区“注释”选项卡的“注释”组中单击“表面粗糙度”按钮978-7-111-49966-4-Chapter01-97.jpg,弹出“表面粗糙度”对话框。和前面介绍的方法类似,在锥销锁紧挡圈的其他表面上添加表面粗糙度。


图1-44 展开3个收集器的“注释特征”对话框

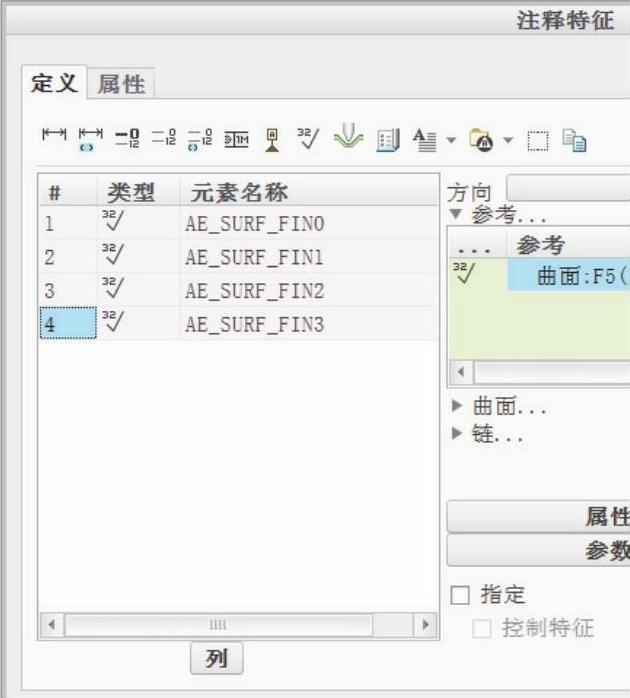

本例在锥销锁紧挡圈零件中,一共设置了4处表面粗糙度注释,它们都出现在“注释特征”对话框的列表框中,如图1-45所示,分别为AE_SURF_FIN0、AE_SURF_FIN1、AE_SURF_FIN2和AE_SURF_FIN3。

(13)在“注释特征”对话框中单击“确定”按钮。完成设置表面粗糙度注释的锥销锁紧挡圈零件如图1-46所示。


图1-45 “注释特征”对话框

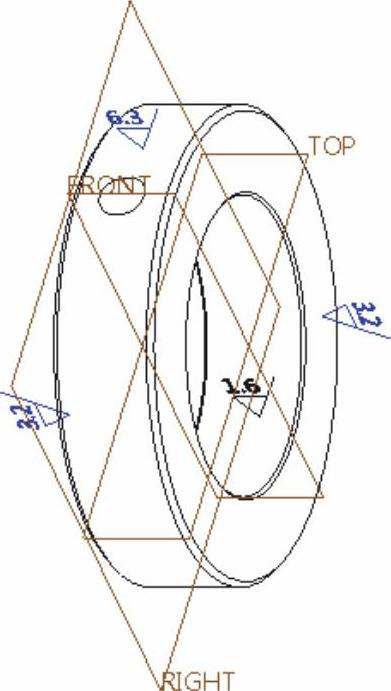

图1-46 完成的锥销锁紧挡圈

知识提升:关于注释方向

注释方向是指注释所在的平面或平行平面、查看方向以及正向或文本旋转方向。活动注释方向是指将要用来创建下一个注释或注释元素的注释方向。当前注释方向是指被放置的注释或“注释元素”的注释方向。

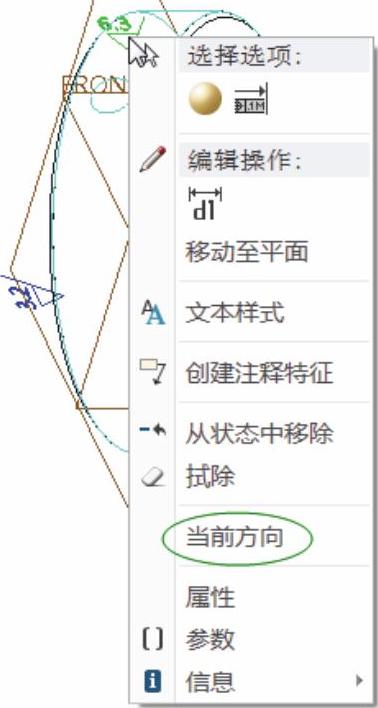

在本例中,创建注释特征时使用了Creo Parametric 3.0默认的活动注释方向。另外,在创建注释特征时,可以更改其当前注释方向。方法是右键单击某选定的注释,如图1-47所示,从弹出的快捷菜单中选择“当前方向”命令,打开“注释平面”对话框,如图1-48所示,利用该对话框重定义注释平面。


图1-47 右击要编辑的注释对象

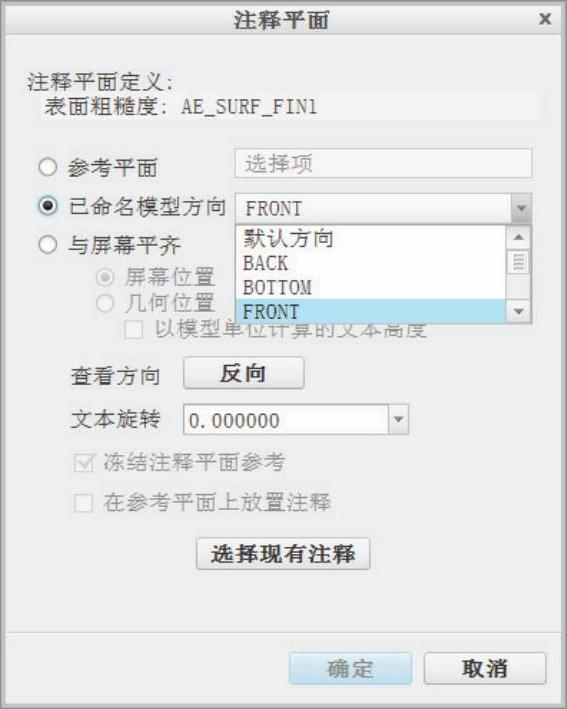

图1-48 “注释平面”对话框

步骤7:保存文件及拭除模型。

(1)在“快速访问”工具栏中单击“保存”按钮978-7-111-49966-4-Chapter01-103.jpg,弹出“保存对象”对话框,选择文件将要保存的目录路径,单击对话框中的“确定”按钮。

(2)在功能区中打开“文件”选项卡,接着选择“管理会话”→“拭除当前”命令(见图1-49),弹出图1-50所示的“拭除确认”对话框,单击“是”按钮。

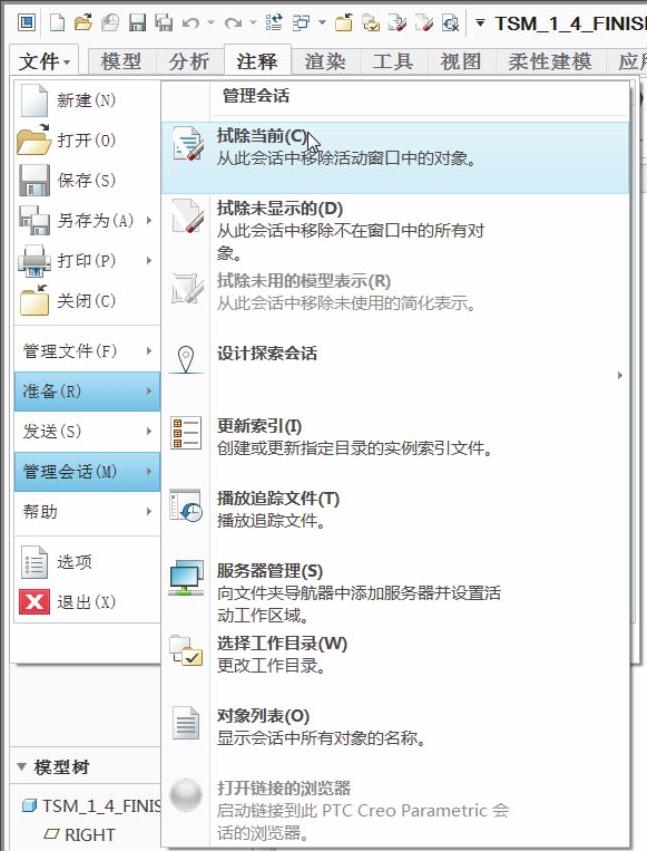

图1-49 选择命令

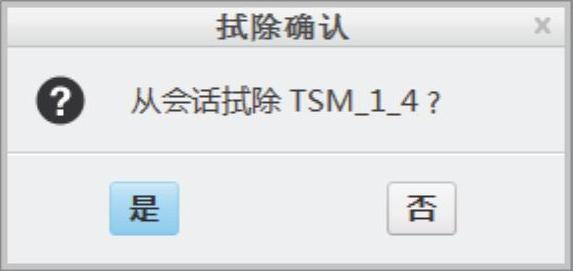

图1-50 “拭除确认”对话框
