双耳止动垫圈与螺母配合使用，可有效防止松动。

本实例要求创建一个具有标准尺寸规格的双耳止动垫圈，其完成的三维实体模型如图1-18所示。在本实例中，应用到的主要知识点包括创建拉伸特征和创建倒角特征。

具体的操作步骤如下。

步骤1：新建零件文件。

图1-18 双耳止动垫圈

（1）在“快速访问”工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_1_3”；取消勾选“使用默认模板”复选框，以不使用默认模板。

（3）在“新建”对话框上单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中，选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：创建拉伸特征。

（1）在“形状”组中单击“拉伸”按钮，打开“拉伸”选项卡。在“拉伸”选项卡上默认指定要创建的模型特征为（实体）。

（2）单击“拉伸”选项卡的“放置”按钮，打开“放置”下滑面板，单击“定义”按钮，弹出“草绘”对话框，接着选择TOP基准平面作为草绘平面，其他设置采用系统默认设置（即以RIGHT基准平面为“右”正方向参考），单击“草绘”按钮，进入草绘模式。

（3）使用绘制工具绘制图1-19所示的拉伸剖面。单击“确定”按钮，完成草绘并退出草绘模式。

（4）在“拉伸”选项卡上，接受默认的深度类型选项为（不通孔），输入要拉伸的深度值为“1”。

（5）在“拉伸”选项卡上单击“完成”按钮。此时，在键盘上按＜Ctrl+D＞组合键，则模型以标准方向显示，如图1-20所示。(www.daowen.com)

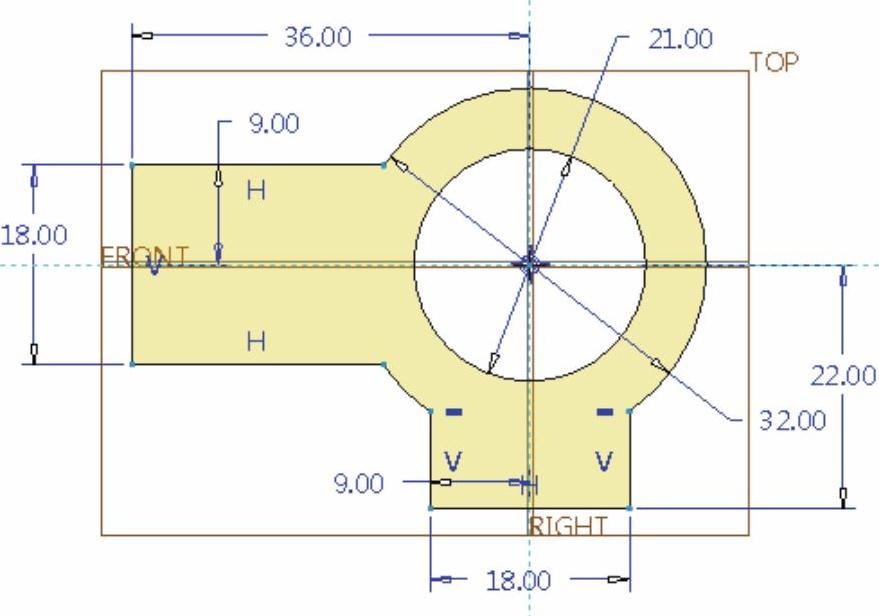

图1-19 草绘拉伸剖面

图1-20 双耳止动垫圈基本体

步骤3：创建圆角特征。

（1）单击“倒圆角”按钮，打开图1-21所示的“倒角”选项卡。

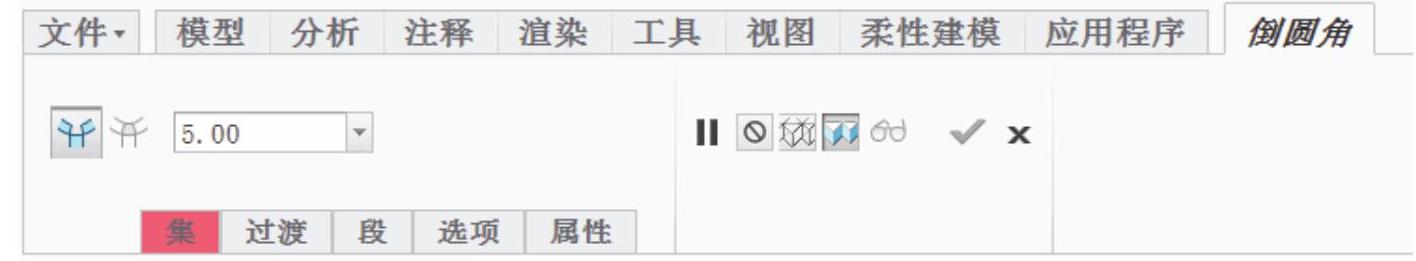

图1-21 “倒圆角”选项卡

（2）在“倒圆角”选项卡中输入当前倒角集的半径为“5”。

（3）结合使用＜Ctrl＞键选择图1-22所示的几处边参考。

（4）单击“完成”按钮。

至此，完成了该双耳止动垫圈的建模，结果如图1-23所示。

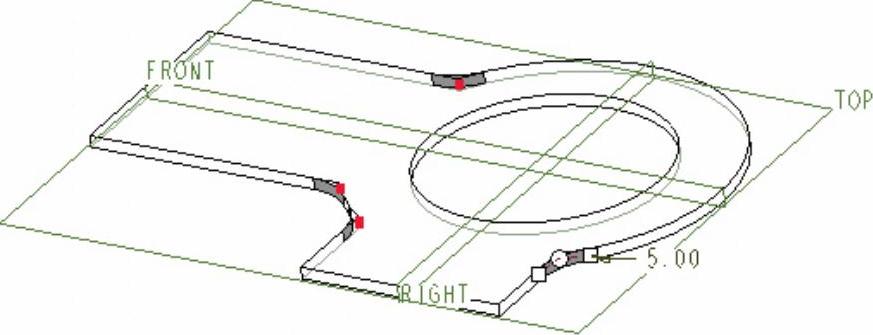

图1-22 选择几处边参考

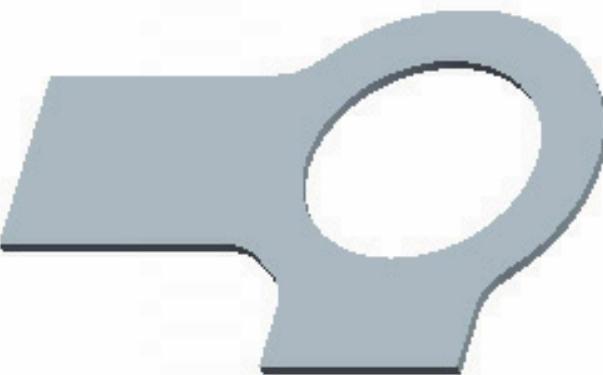

图1-23 完成的双耳止动垫圈
