开口垫圈属于一种异形垫圈，它用于工装设备中，可以从侧面对其进行装配或者拆卸。

本实例要求建立一个具有标准尺寸规格的开口垫圈，其完成的三维模型如图1-12所示。

在本实例中，所应用到的主要知识点包括创建拉伸特征、创建倒角特征。

具体的操作步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏上单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_1_2”；取消勾选“使用默认模板”复选框，以不使用系统默认模板。

（3）在“新建”对话框中单击“确定”按钮，弹出“新文件选项”对话框。

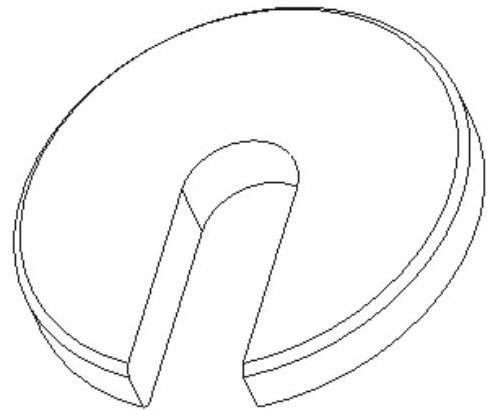

图1-12 开口异形垫圈

（4）在“模板”选项组的“模板”列表框中选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：创建拉伸特征。

（1）单击“形状”组中的“拉伸”按钮，打开“拉伸”选项卡。接着在“拉伸”选项卡上指定要创建的模型特征为（实体），如图1-13所示。

图1-13 拉伸选项卡

（2）选择TOP基准平面作为草绘平面，快速地自动进入草绘器中。

（3）绘制图1-14所示的拉伸剖面。单击“确定”按钮，完成草绘并退出草绘模式。(www.daowen.com)

（4）在“拉伸”选项卡中接受默认的深度类型选项为（不通孔），输入拉伸深度值为“14”。

（5）在“拉伸”选项卡中单击“完成”按钮，完成一个开口异形垫圈基本体的创建，此时在键盘上按＜Ctrl+D＞组合键，则模型以默认的标准方向来显示，如图1-15所示。

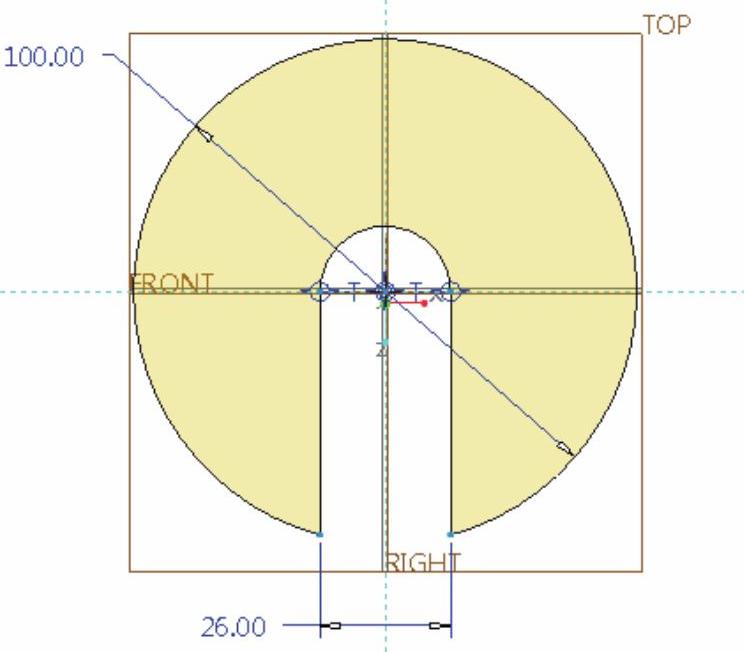

图1-14 草绘拉伸剖面

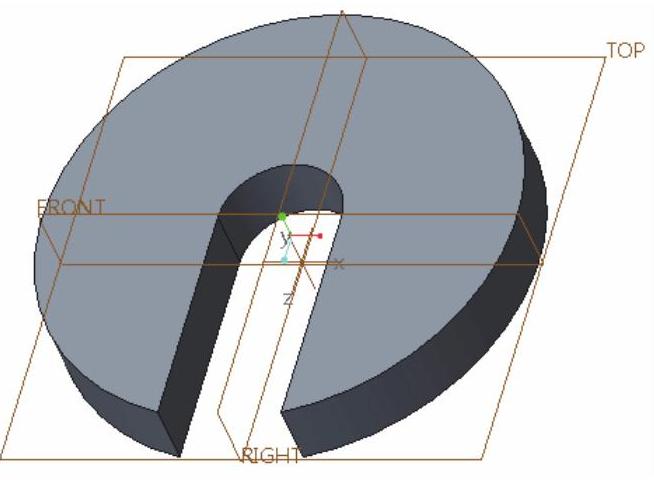

图1-15 开口异形垫圈的基本体

步骤3：创建倒角特征。

（1）单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡上选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“2”。

（3）在模型中，结合使用＜Ctrl＞键选择图1-16所示的4条边线。

（4）在“边倒角”选项卡中单击“完成”按钮，完成的平垫圈效果如图1-17所示。

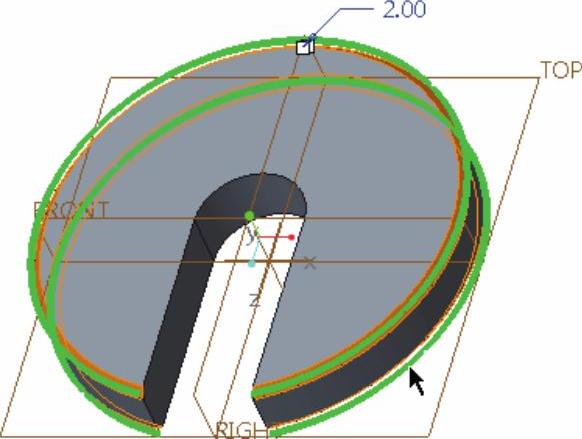

图1-16 选择边线

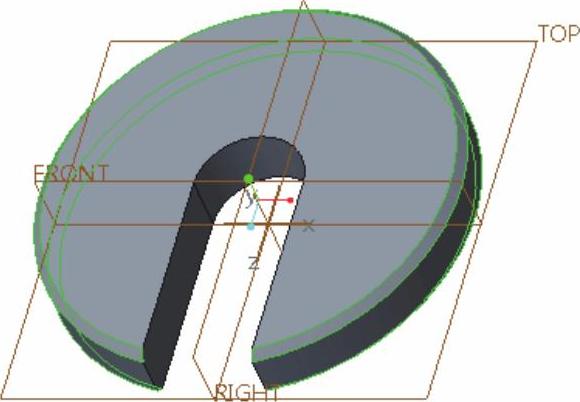

图1-17 完成倒角

至此，开口异形垫圈的三维模型设计完毕。
