对于典型云状空化阶段，非定常空化演变诱导显著的周期性压力脉冲现象。图3-25基于3.1.4节所述多物理场同步测量技术，给出了一个半周期内云状空穴形态同步测量得到的压力波动，图3-25（b）中的①、②、③分别代表附着型空穴的生长阶段，附着型空穴的断裂、脱落阶段和脱落型空穴的聚合、溃灭阶段。

图3-25　准周期云状空穴演变诱导的压力波动（σ=0.75）

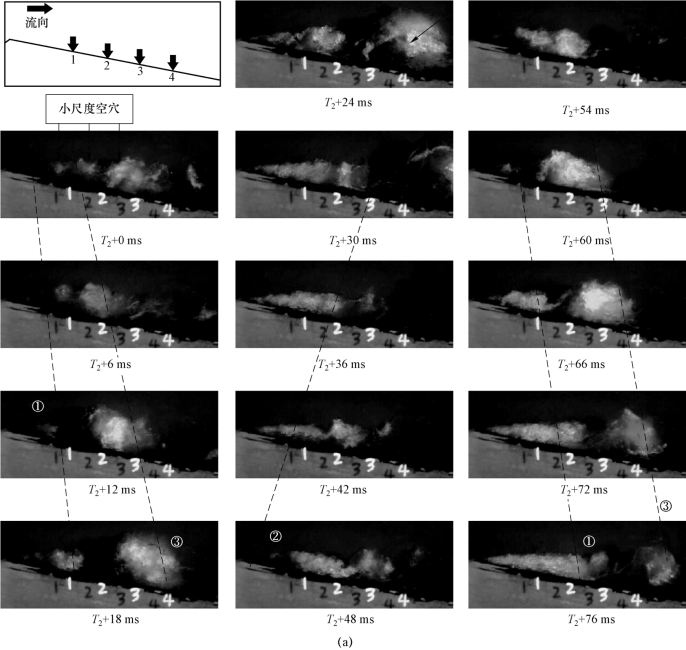

（a）非定常空穴形态随时间的演变

图3-25　准周期云状空穴演变诱导的压力波动（σ=0.75）（续）

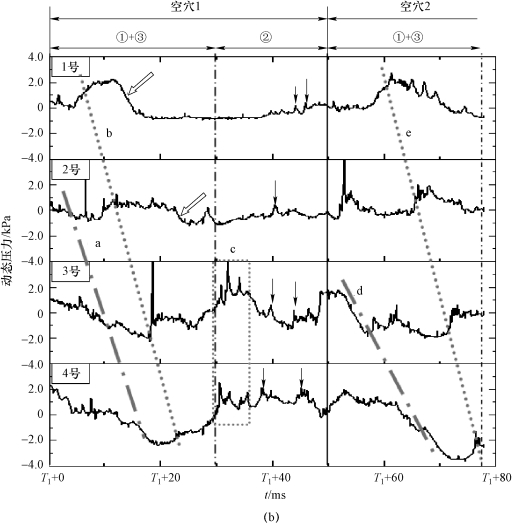

（b）非定常云状空化演变诱导的压力脉冲(www.daowen.com)

在T1+0时刻以后，在喉口下游逐渐形成附着型空穴，随着附着型空穴向下游不断生长，其逐渐覆盖1号和2号传感器。相应地，1号和2号传感器位置处的压力波动相继减小（如图3-25（b）中倾斜的箭头所示）。在T1+30 ms时刻附近，附着型空穴逐渐生长至最大尺寸，此时空穴尾部出现显著波动。相应地，3号和4号传感器位置处测得剧烈的压力波动（如图3-25（b）中矩形框c所示）。

在T1+30 ms 时刻以后，附着型空穴逐渐脱落并产生许多小尺度脱落型空穴。由于这些小尺度脱落型空穴的生长与溃灭，在传感器位置处测得大量局部的压力波动（如图3-25（b）中黑色竖直向下的箭头所示），这类压力波动对应于图3-24中的较高频率能量。

在T1+48 ms时刻之后，在附着型空穴尾部逐渐形成一个大尺度的脱落型空穴。当该大尺度脱落型空穴向下游高压区域移动的过程中，相应区域的压力波动呈现出先降低后增大的特征（如图3-25（b）中标记d和e的斜线所示）。

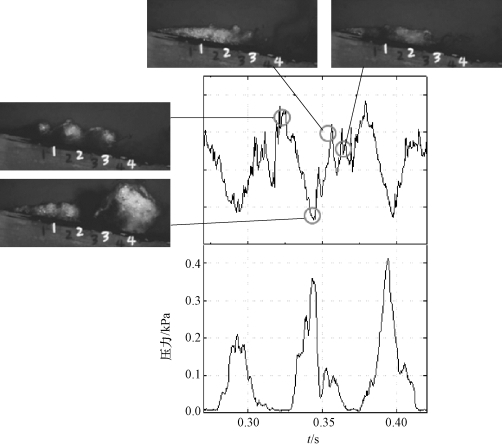

图3-26给出了云状空化非定常空穴形态与压力波动之间的关系。随着附着型空穴和大尺度脱落型空穴的生长，空穴轮廓面积增大，压力逐渐减小；当经过某一个拐点之后，空穴轮廓面积减小，大尺度脱落型空穴发生溃灭，压力信号逐渐增大并达到峰值。随后，由于小尺度脱落型空穴的生长与溃灭，压力变化比较复杂。

图3-26　总的空穴形态轮廓面积与4号传感器位置处压力波动之间的关系
