计算型面精加工清角刀具路径步骤

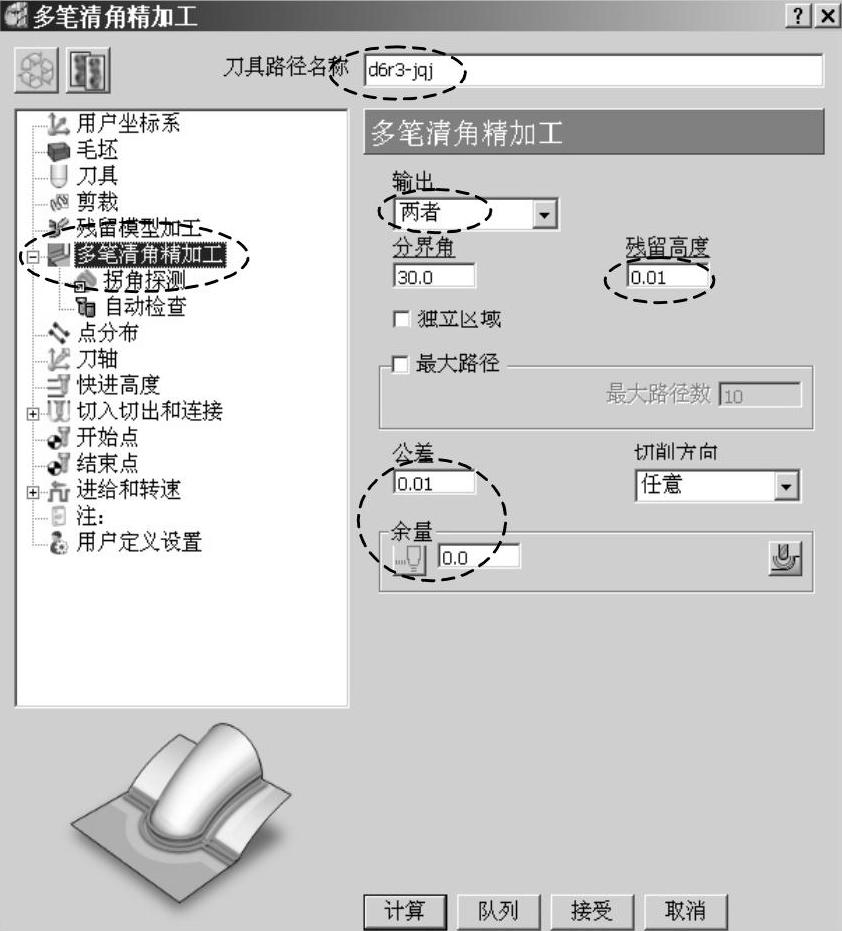

在PowerMILL综合工具栏中单击刀具路径策略按钮978-7-111-45514-1-Part02-958.jpg,打开“策略选取器”对话框,选择“精加工”选项卡,在该选项卡中选择“多笔清角精加工”,单击“接受”按钮,打开“多笔清角精加工”表格,按图12-47所示设置参数。


图12-47 设置多笔清角精加工参数

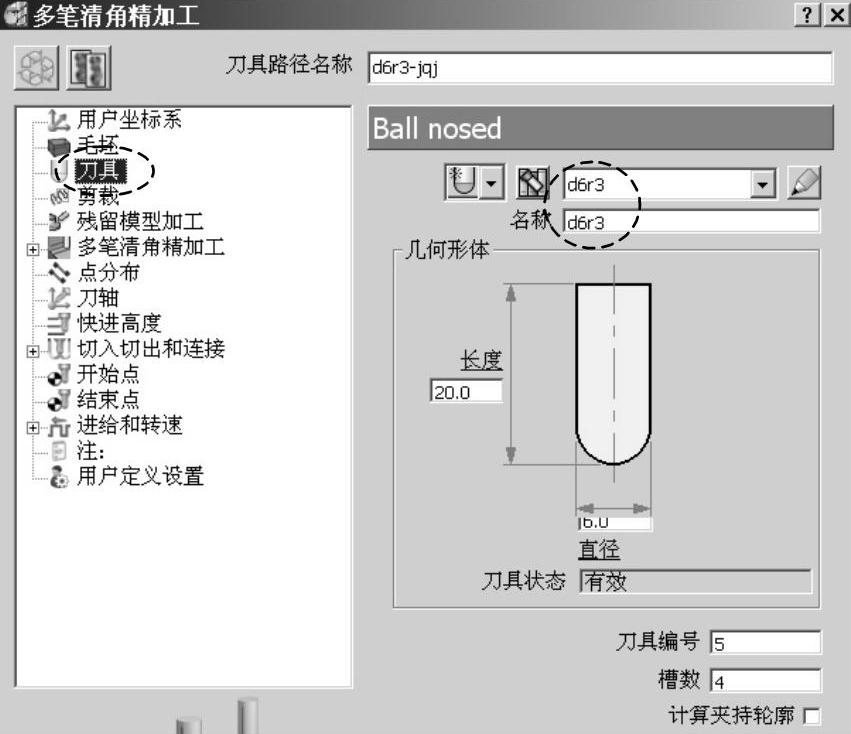

在“多笔清角精加工”表格策略树中单击“刀具”树枝,调出“刀具”选项卡,按图12-48所示选择刀具。


图12-48 选择刀具

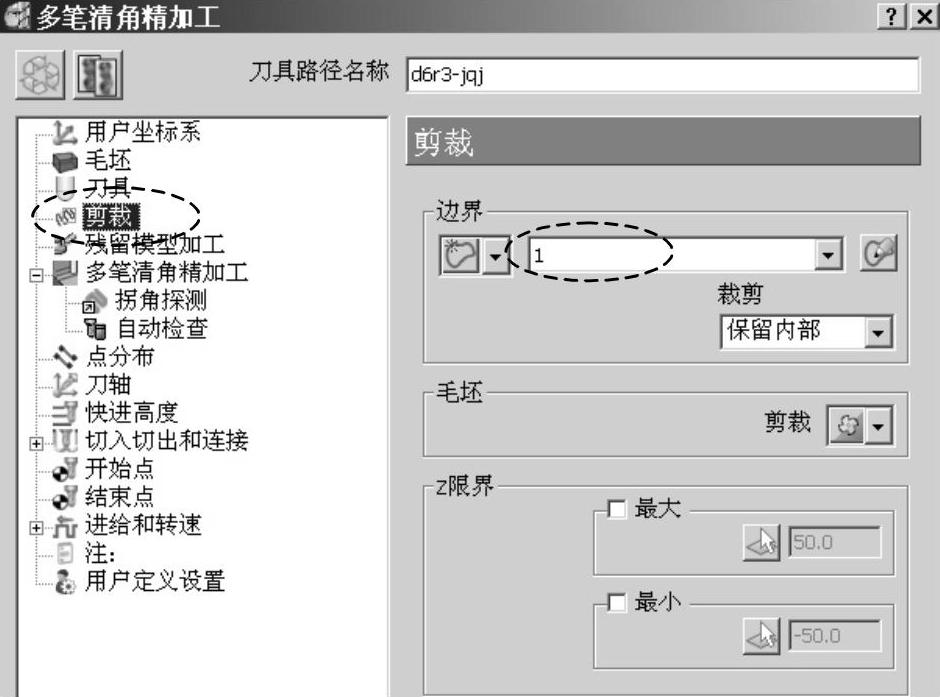

在“多笔清角精加工”表格策略树中单击“剪裁”树枝,调出“剪裁”选项卡,按图12-49所示选择边界。

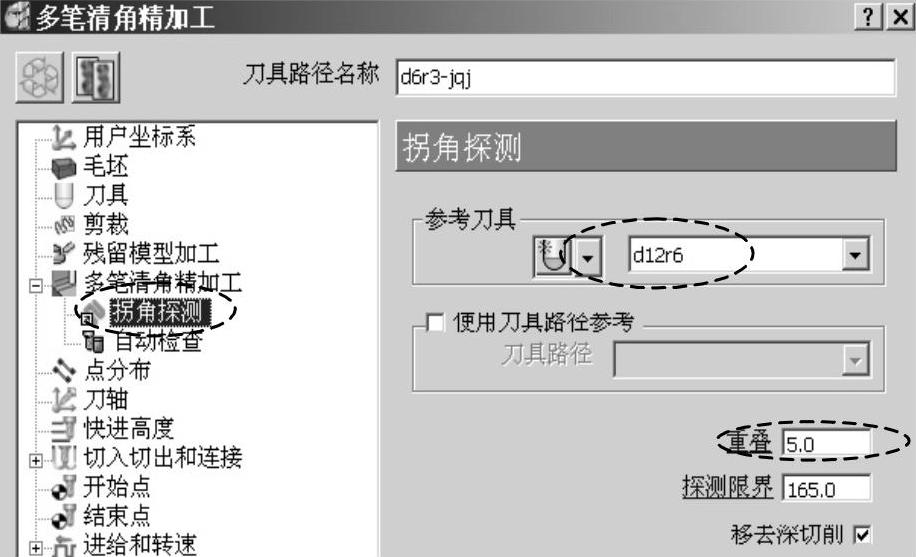

在“多笔清角精加工”表格策略树中双击“多笔清角精加工”树枝,将它展开。单击“拐角探测”树枝,调出“拐角探测”选项卡,按图12-50所示设置参数。


图12-49 选择边界


图12-50 设置拐角探测参数(www.daowen.com)

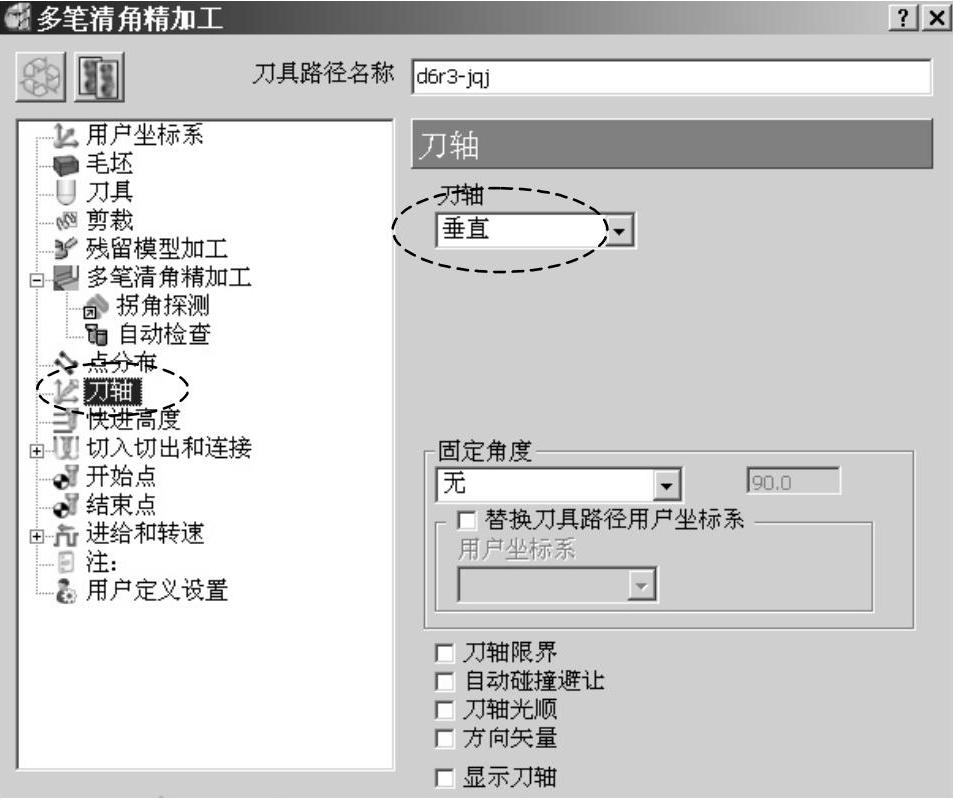

在“多笔清角精加工”表格策略树中单击“刀轴”树枝,调出“刀轴”选项卡,按图12-51所示设置刀轴控制方式。


图12-51 设置刀轴控制方式

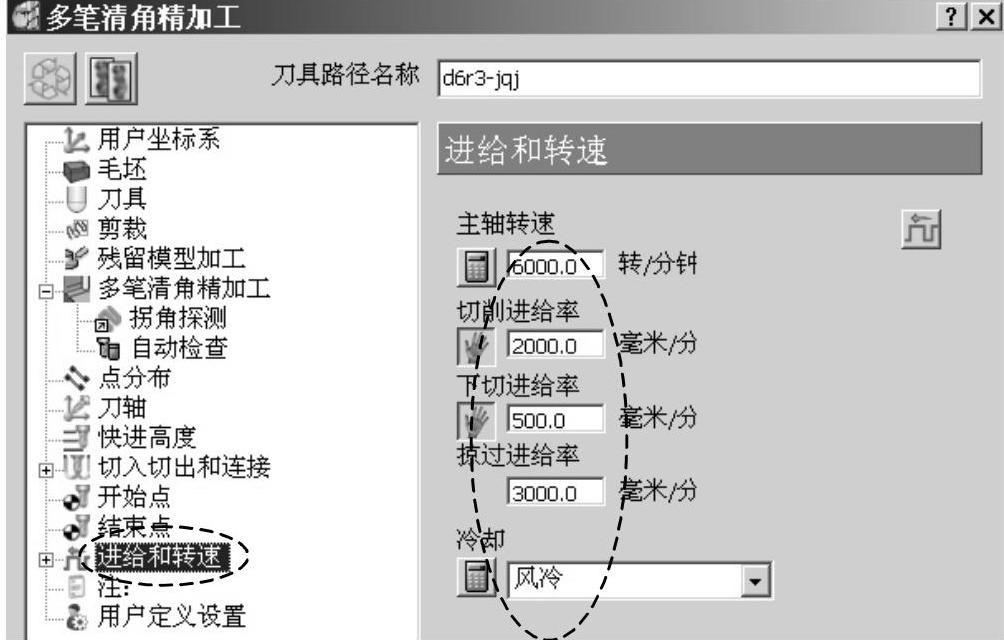

在“多笔清角精加工”表格策略树中单击“进给和转速”树枝,调出“进给和转速”选项卡,按图12-52所示设置参数。


图12-52 设置进给和转速参数

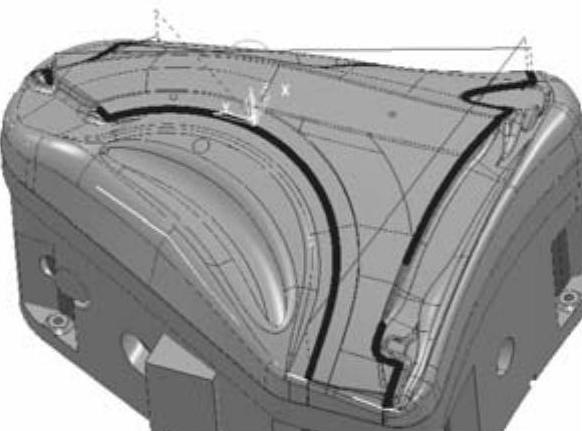

设置完上述参数后,单击“多笔清角精加工”表格中的“计算”按钮,系统计算出图12-53所示刀具路径。

单击“取消”按钮,关闭“多笔清角精加工”表格。


图12-53 精清角刀具路径
