1）计算第一次粗清角刀具路径：在PowerMILL综合工具栏中单击刀具路径策略按钮，打开“策略选取器”对话框，选择“精加工”选项卡，在该选项卡中选择“笔式清角精加工”，单击“接受”按钮，打开“笔式清角精加工”表格，按图12-20所示设置参数。

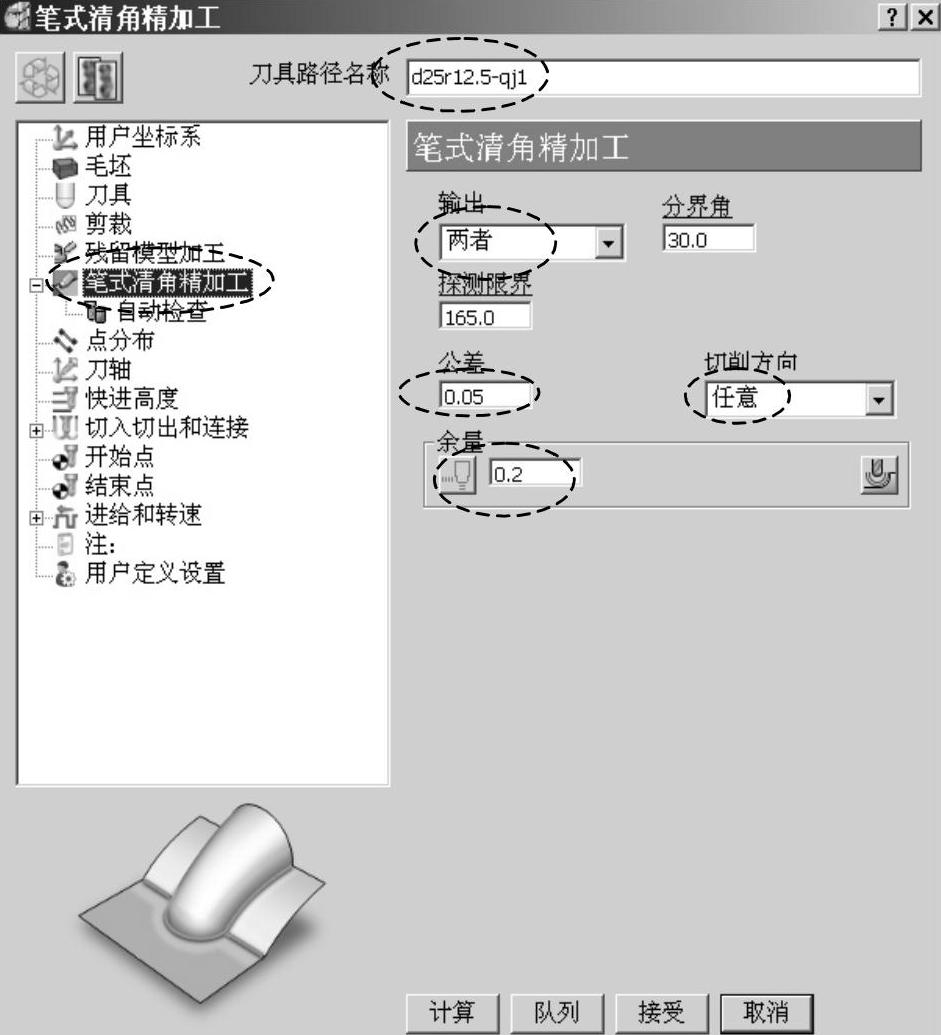

图12-20 设置第一次粗加工清角参数

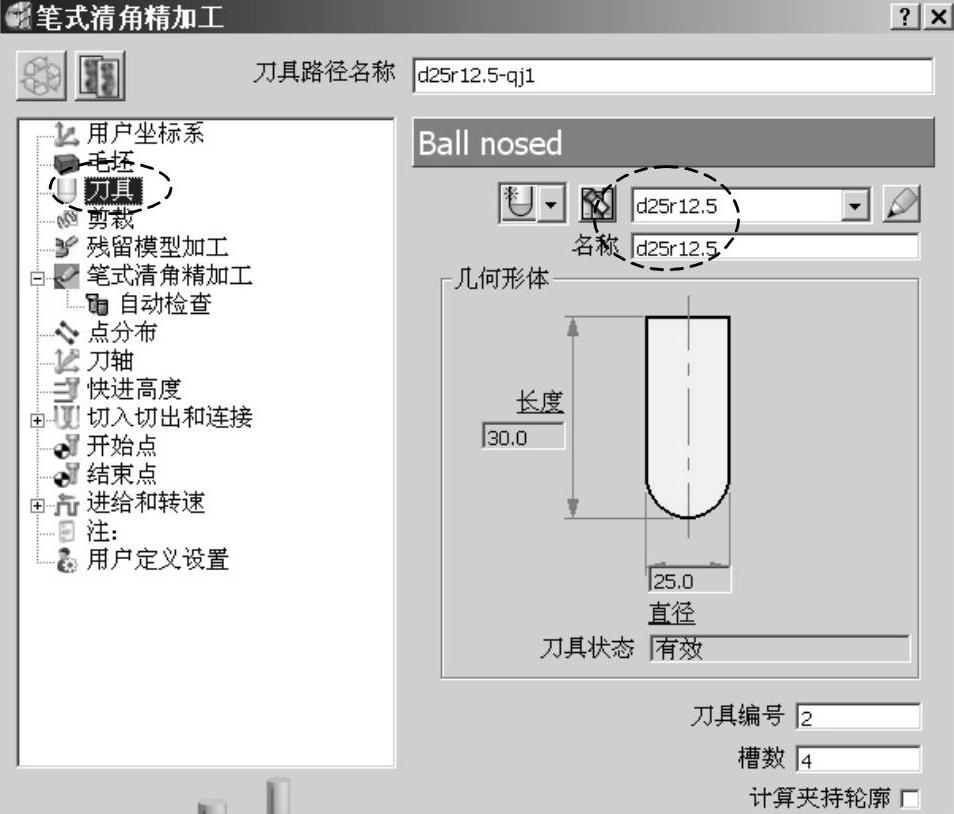

在“笔式清角精加工”表格策略树中单击“刀具”树枝，调出“刀具”选项卡，按图12-21所示选择刀具。

图12-21 选择刀具

在“笔式清角精加工”表格策略树中单击“进给和转速”树枝，调出“进给和转速”选项卡，按图12-22所示设置参数。

设置完上述参数后，单击“笔式清角精加工”表格中的“计算”按钮，系统计算出图12-23所示刀具路径。

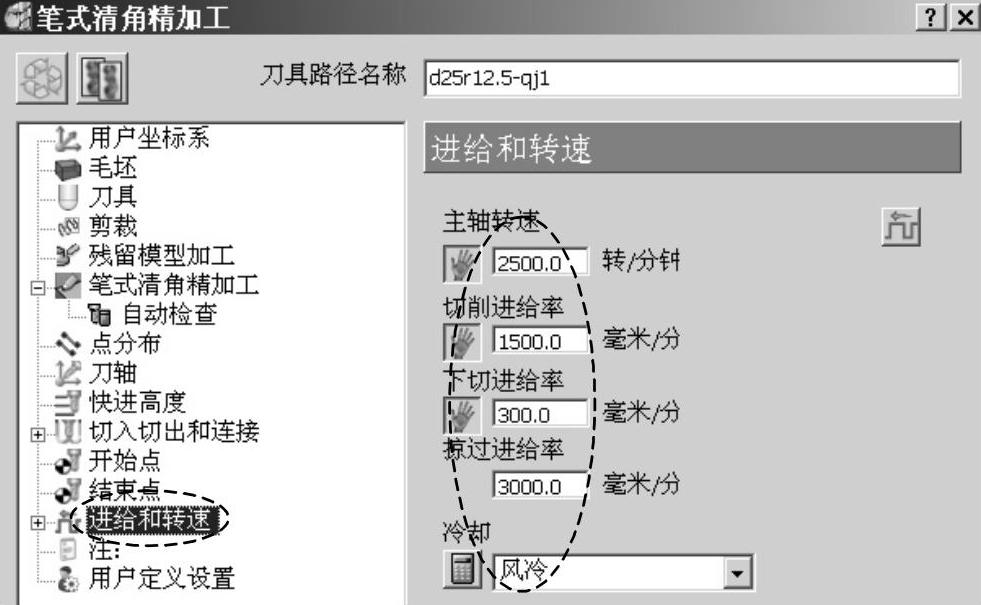

图12-22 设置第一次粗清角进给和转速参数

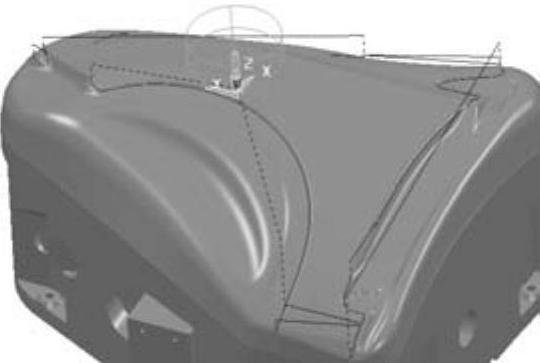

图12-23 第一次粗清角刀具路径

不要关闭“笔式清角精加工”表格。

2）计算第二次粗清角刀具路径：单击笔式清角精加工表格中的复制刀具路径按钮，系统即基于刀具路径“d25r12.5-qj1”复制出一条新的刀具路径，按图12-24所示更改部分设置。

图12-24 设置第二次粗清角参数

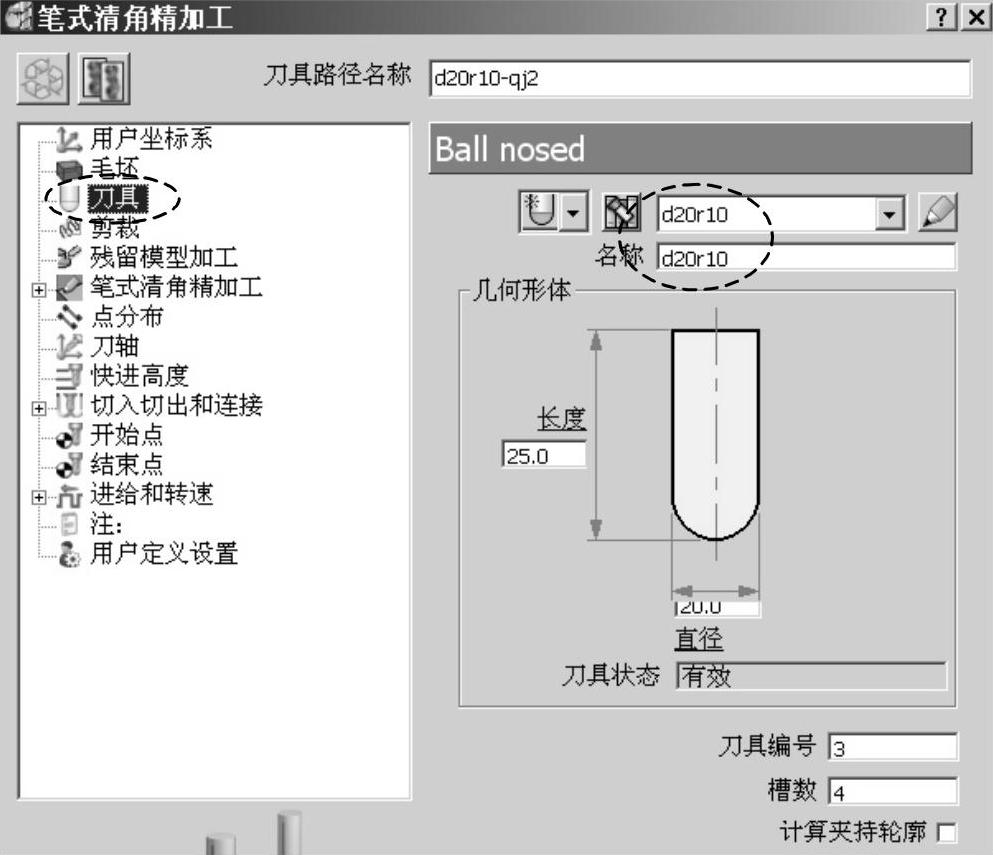

单击“笔式清角精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，按图12-25所示选择刀具。

图12-25 选择刀具

在“笔式清角精加工”表格策略树中单击“进给和转速”树枝，调出“进给和转速”选项卡，按图12-26所示设置参数。(www.daowen.com)

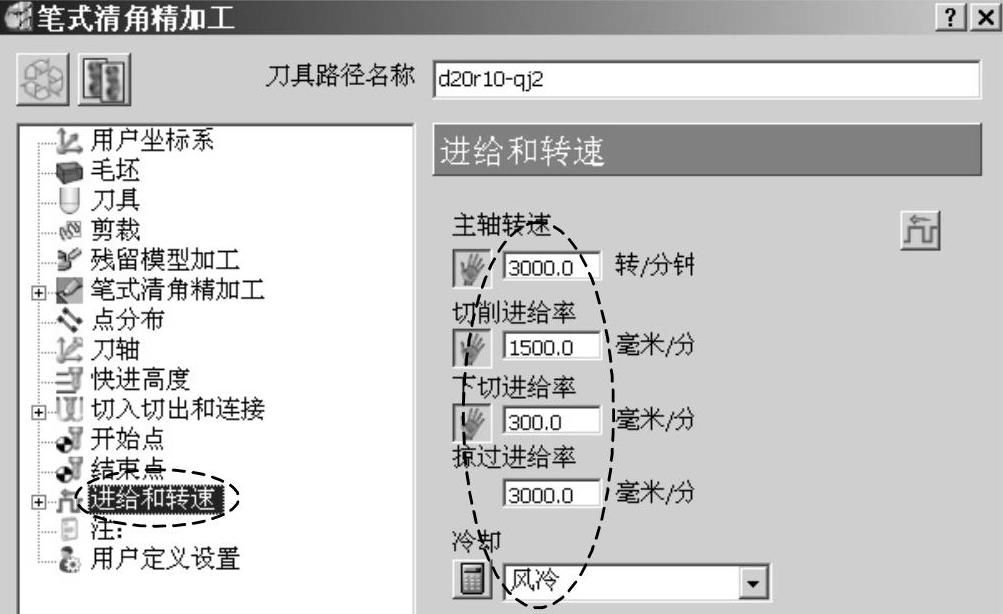

图12-26 设置第二次粗清角进给和转速参数

设置完上述参数后，单击“笔式清角精加工”表格中的“计算”按钮，系统计算出图12-27所示刀具路径。

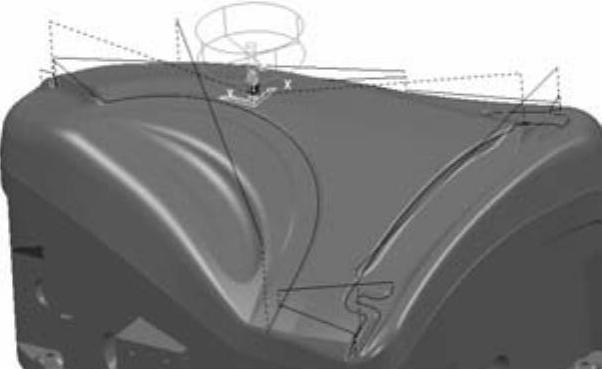

图12-27 第二次粗清角刀具路径

不要关闭“笔式清角精加工”表格。

3）计算第三次粗清角刀具路径：单击“笔式清角精加工”表格中的复制刀具路径按钮，系统即基于刀具路径“d20r10-qj2”复制出一条新的刀具路径，按图12-28所示更改部分设置。

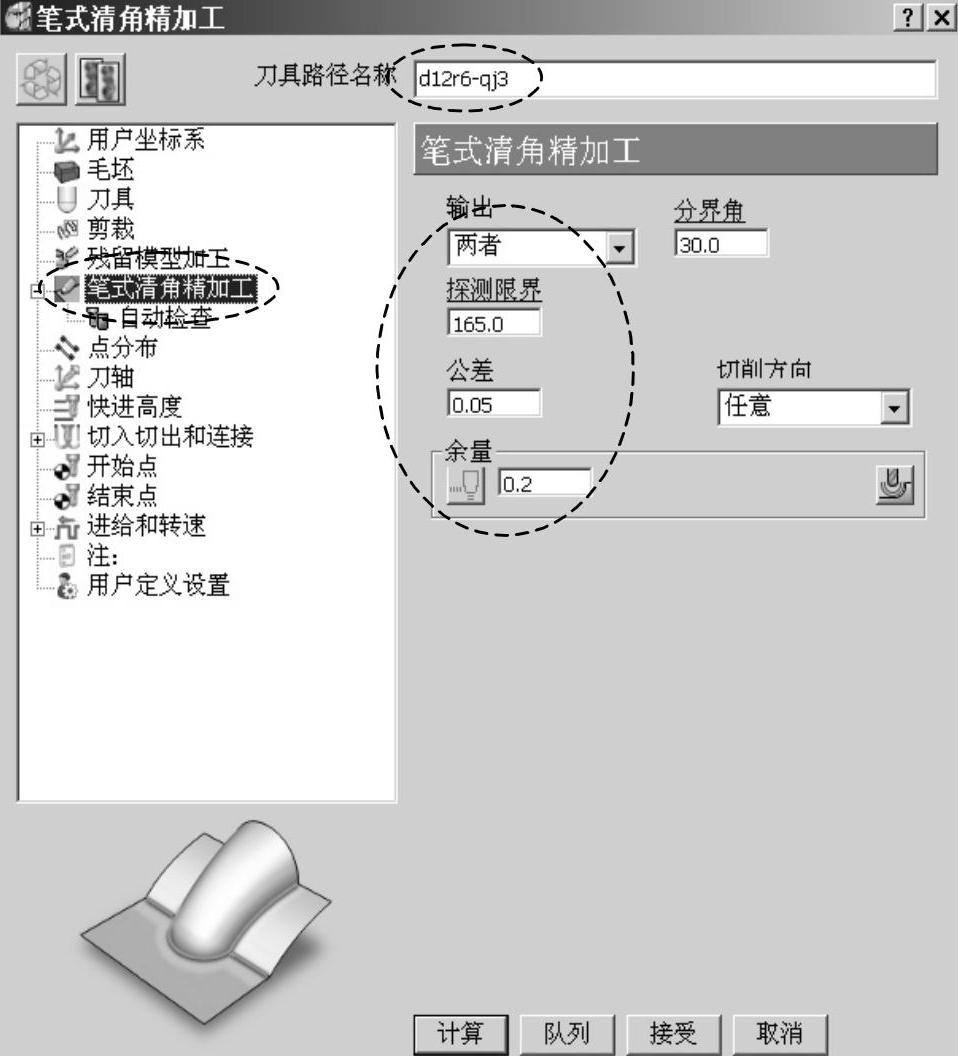

图12-28 设置第三次粗清角参数

单击“笔式清角精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，按图12-29所示选择刀具。

图12-29 选择刀具

在“笔式清角精加工”表格策略树中单击“进给和转速”树枝，调出“进给和转速”选项卡，按图12-30所示设置参数。

设置完上述参数后，单击“笔式清角精加工”表格中的“计算”按钮，系统计算出图12-31所示刀具路径。

单击“取消”按钮，关闭笔式清角精加工表格。

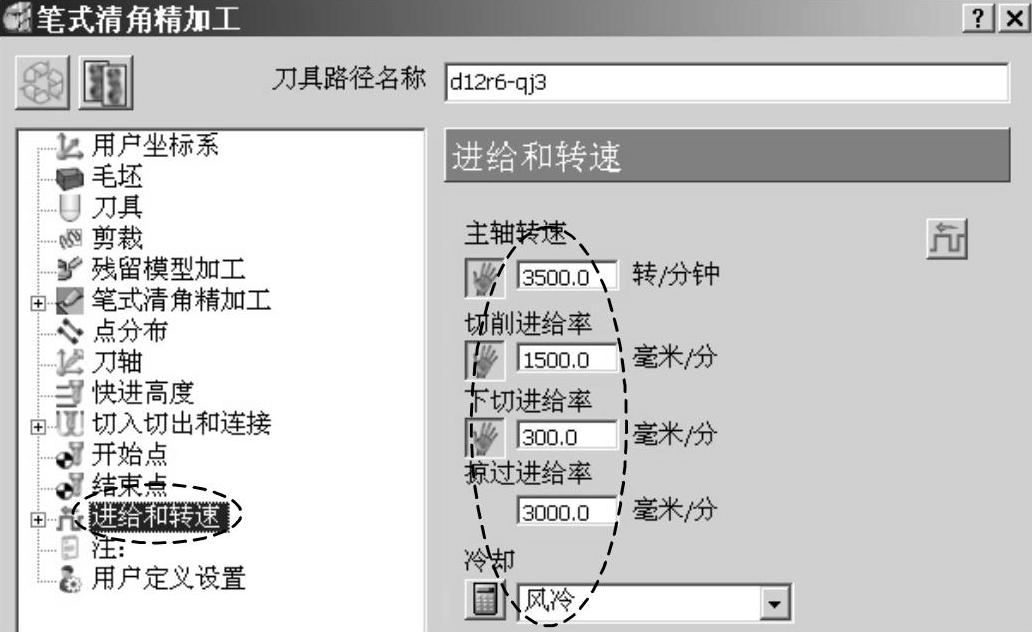

图12-30 设置第三次粗清角进给和转速参数

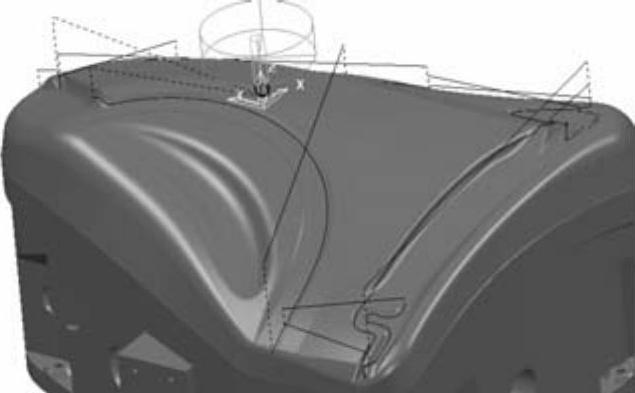

图12-31 第三次粗清角刀具路径
