1）创建边界：在PowerMILL资源管理器中右击“边界”树枝，在弹出的快捷菜单条中单击“定义边界”→“用户定义”，打开“用户定义边界”对话框，单击该对话框中的勾画按钮，进入到勾画边界的系统环境中。

在查看工具栏中，单击从上查看（Z）按钮，将模型摆平。

在曲线编辑器中单击连续直线按钮，在绘图区中绘制图12-10所示边界1。

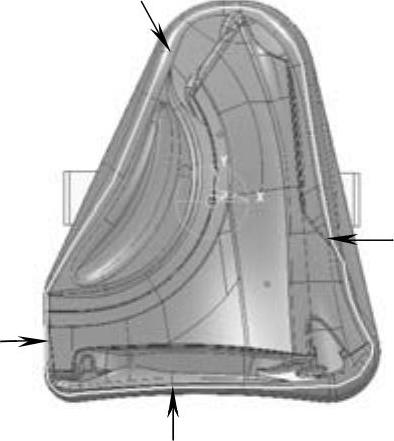

图12-10 绘制边界1

单击曲线编辑器中的按钮，单击“用户定义边界”对话框中的“接受”按钮，完成边界1的创建。

2）计算二次粗加工刀具路径：在PowerMILL综合工具栏中单击刀具路径策略按钮，打开“策略选取器”对话框，选择“三维区域清除”选项卡，在该选项卡中选择“拐角区域清除”，单击“接受”按钮，打开“拐角区域清除”表格，按图12-11所示设置参数。

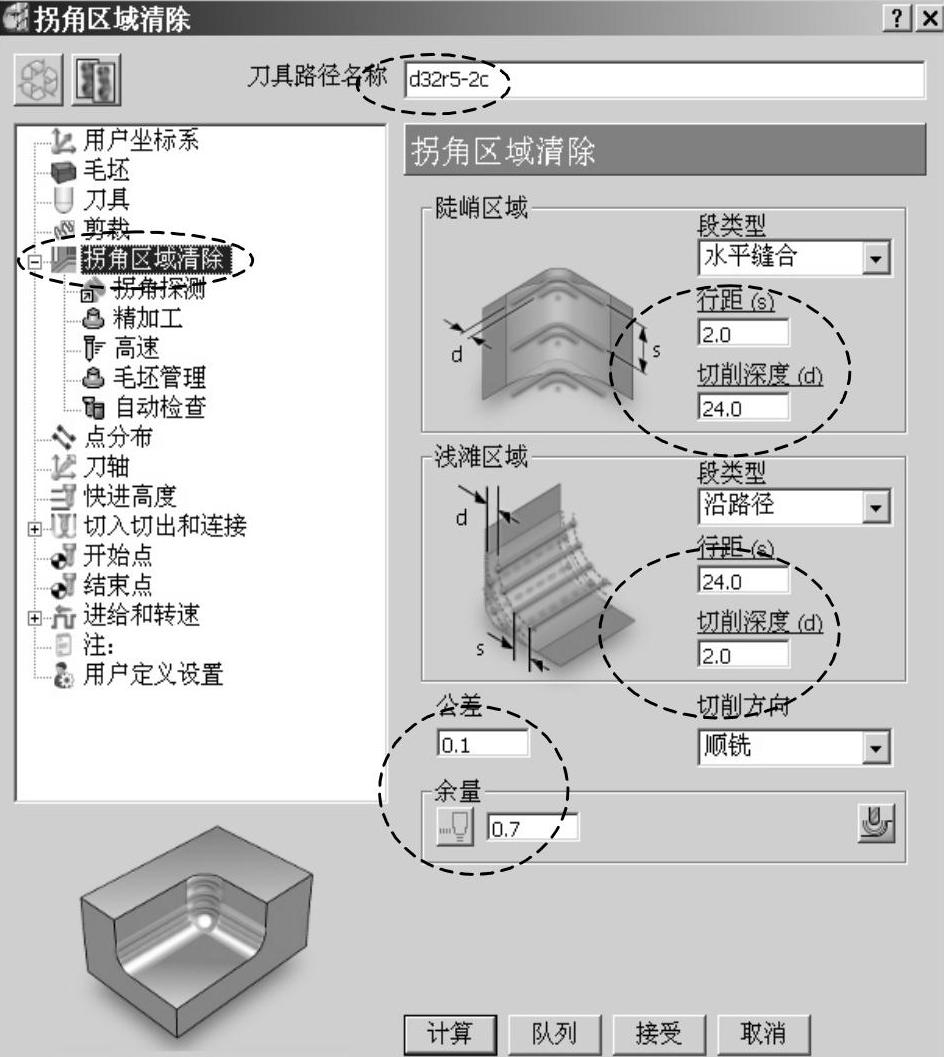

图12-11 设置二次粗加工参数

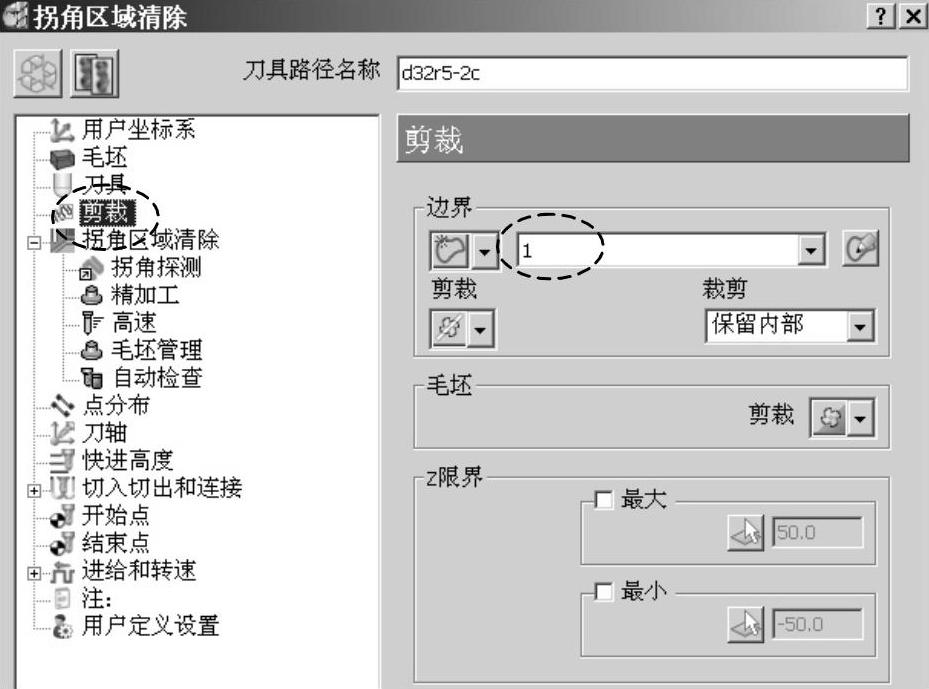

在“拐角区域清除”表格策略树中单击“剪裁”树枝，调出“剪裁”选项卡，按图12-12所示设置边界。

图12-12 设置边界

在“拐角区域清除”表格策略树中单击“刀具”树枝，调出“刀具”选项卡，按图12-13所示选择刀具。

在“拐角区域清除”表格策略树中单击“拐角探测”树枝，调出“拐角探测”选项卡，按图12-14所示设置参数。

在“拐角区域清除”表格策略树中双击“切入切出和连接”树枝，将它展开。再单击该树枝下的“连接”树枝，调出“连接”选项卡，按图12-15所示设置参数。

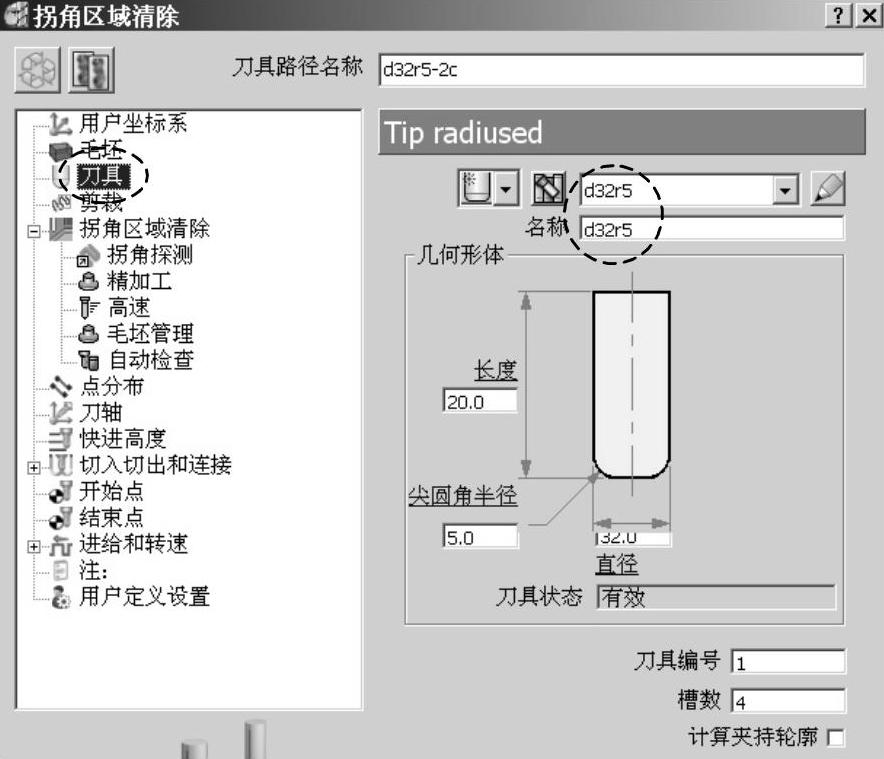

图12-13 选择刀具

(www.daowen.com)

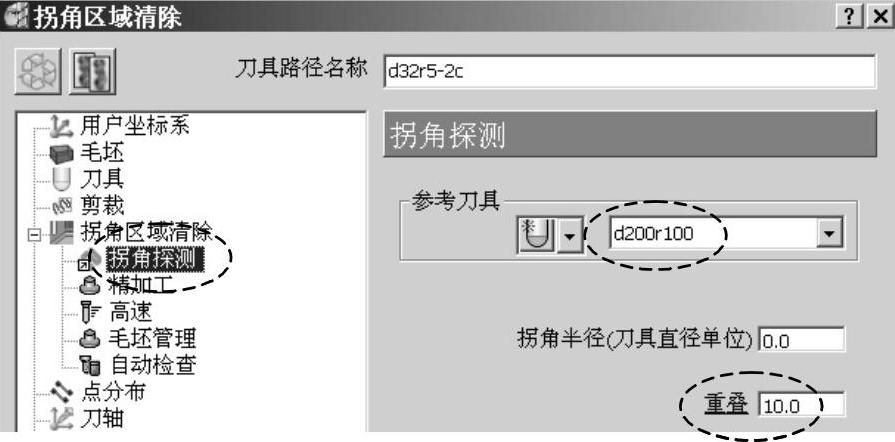

图12-14 设置拐角探测参数

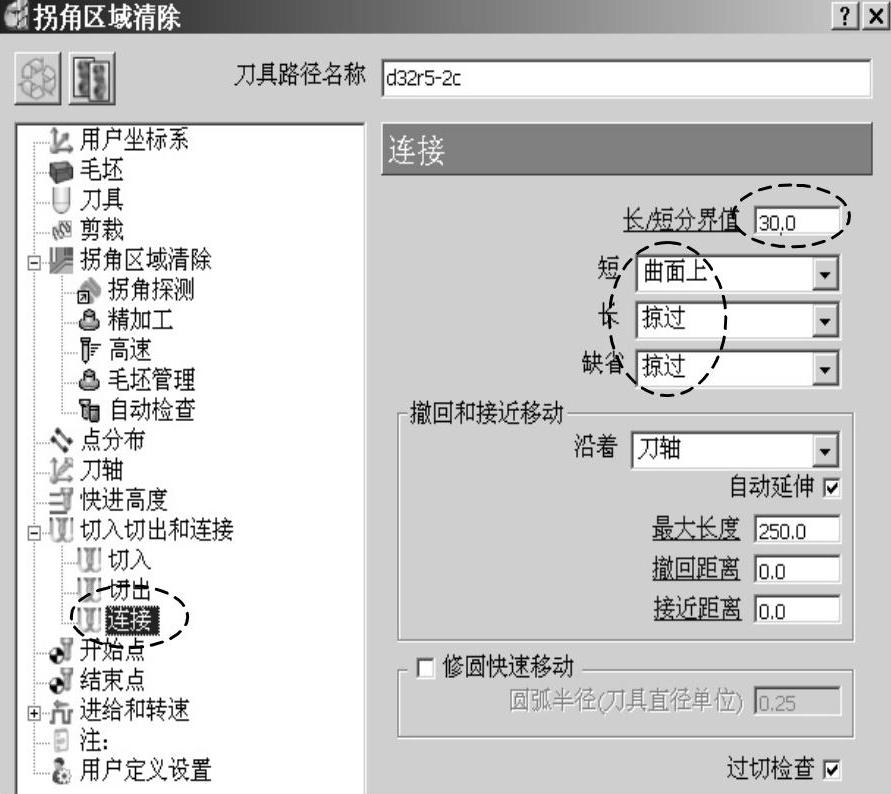

图12-15 设置连接方式

在“拐角区域清除”表格策略树中单击“进给和转速”树枝，调出“进给和转速”选项卡，按图12-16所示设置参数。

设置完上述参数后，单击“拐角区域清除”表格中的“计算”按钮，系统计算出图12-17所示刀具路径。

单击“取消”按钮，关闭“拐角区域清除”表格。

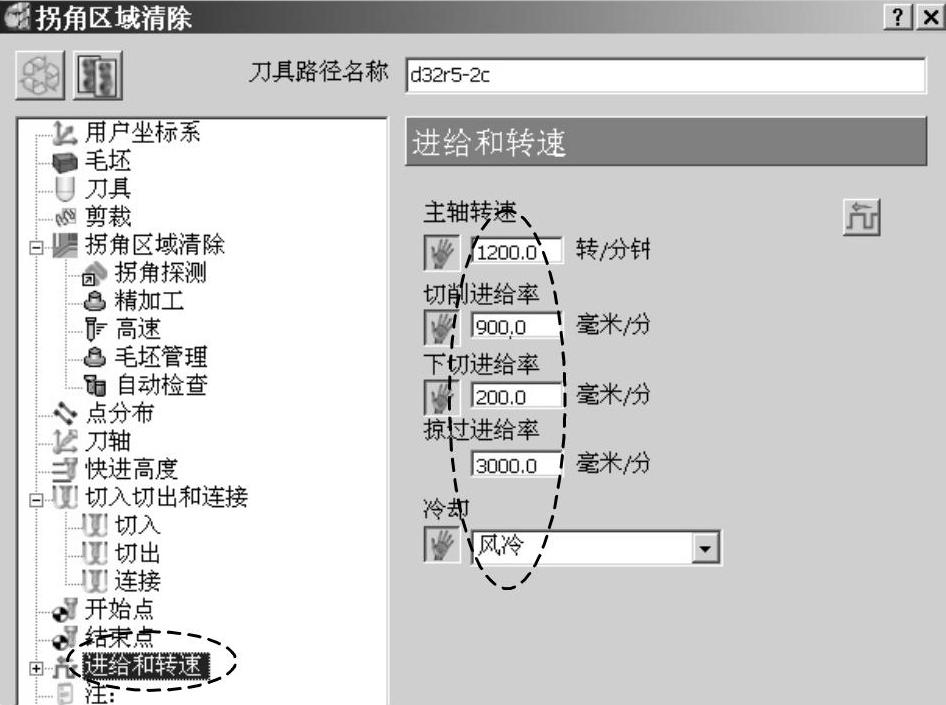

图12-16 设置进给和转速参数

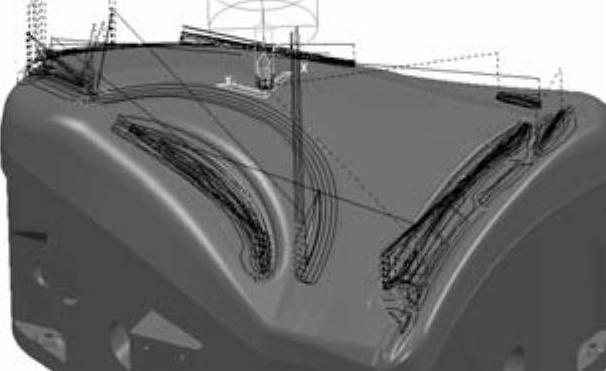

图12-17 二次粗加工刀具路径

3）刀具路径碰撞检查：在PowerMILL资源管理器中双击“刀具路径”树枝，将它展开。右击刀具路径“d32r5-2c”，在弹出的快捷菜单条中单击“检查”→“刀具路径”，打开“刀具路径检查”表格，按图12-18所示设置检查参数。

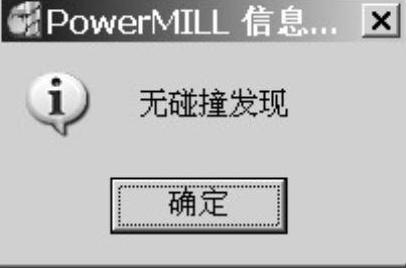

设置完参数后，单击“应用”按钮，系统即进行碰撞检查。检查完成后，弹出PowerMILL信息窗口，提示“无碰撞发现”，如图12-19所示。

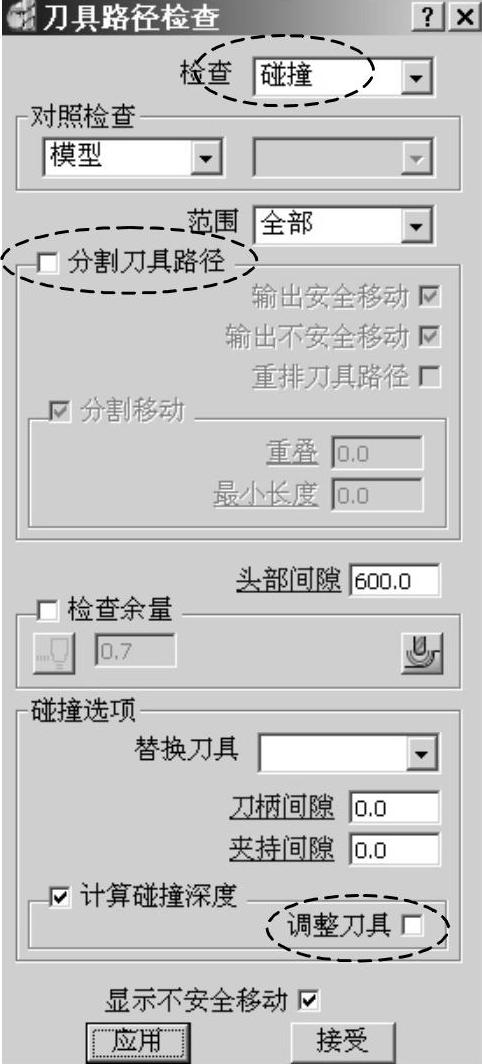

图12-18 设置碰撞检查参数

图12-19 碰撞检查结果

单击“确定”“接受”按钮，关闭“刀具路径检查”表格。
