刀轴相对于生成刀具路径的参考图形在参考线的每一个点成固定角度，并与参考线上该点的方向成固定角度。

参考图形可以理解为刀具路径的分布线图形。在“刀具路径策略”表格的右下角勾选“显示”复选项，并单击右下角的“预览”按钮就可以看到该刀具路径的参考图形，如图11-9所示。例如平行精加工刀具路径的参考图形是平行线，如图11-10所示；放射精加工刀具路径的参考图形是放射线，如图11-11所示。构成参考图形的要素是参考线。

要特别说明的是，0°的位置不一定是刀轴垂直的位置。

在“刀轴”表格中选择“前倾/侧倾”选项后，表格内容如图11-12所示。

图11-12所示前倾/侧倾刀轴选项需要指定两个角度：前倾角和侧倾角。

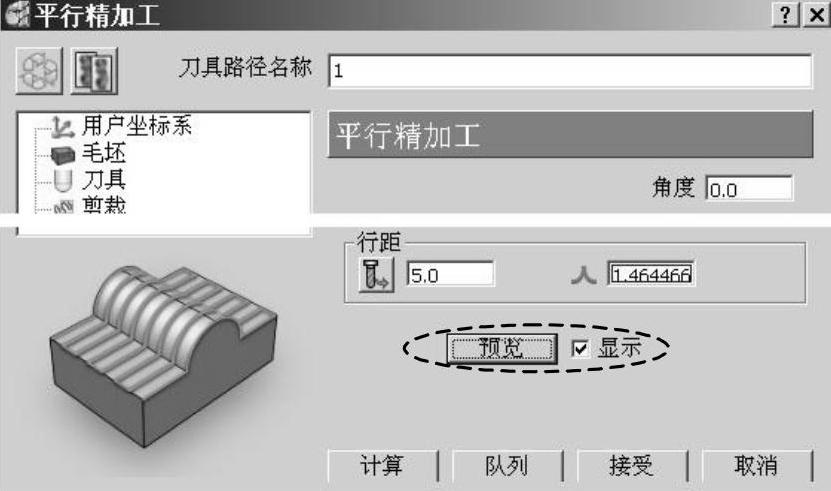

图11-9 查看参考图形

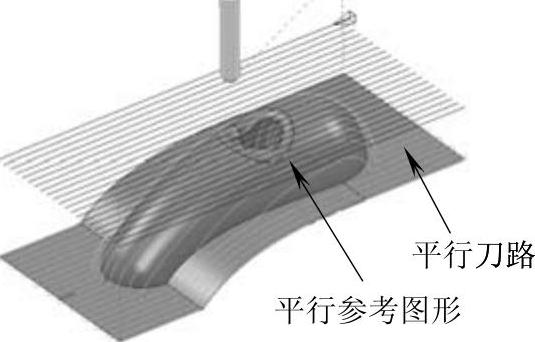

11-10 平行刀具路径参考图形

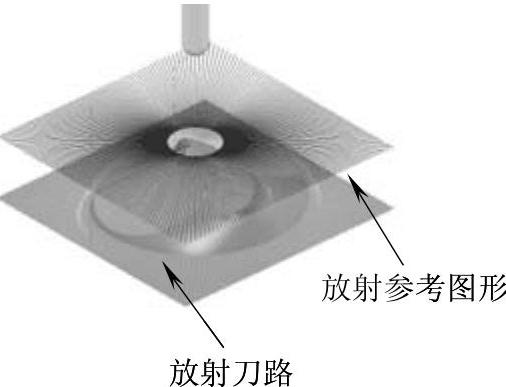

图11-11 放射刀具路径参考图形

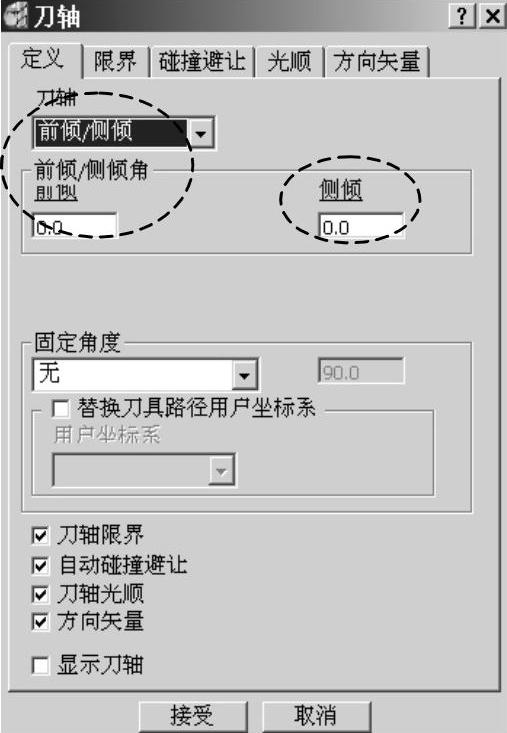

图11-12 前倾/侧倾选项内容

前倾角——沿着刀具路径前进的方向定义一个刀轴倾斜角度。图11-13所示为前倾角为30°的情况。它从刀具路径前进方向的垂直线开始测量。(www.daowen.com)

一般情况下，将刀轴前倾是为避免球头刀在切削浅滩表面区域时刀具的切削点发生在球头刀的刀尖点（即线速度为零的点，也称为静点）。通常，将前倾角设置为15°。

侧倾角——在刀具路径前进方向的垂直方向定义一个刀轴倾斜角。图11-14所示为侧倾角为30°的情况。它也是从刀具路径前进方向的垂直线开始测量，0°时，刀轴为垂直状态。

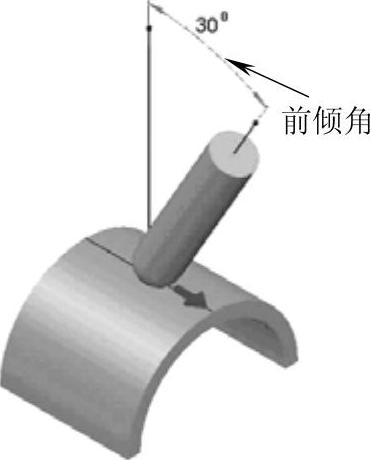

图11-13 前倾角为30°的情况

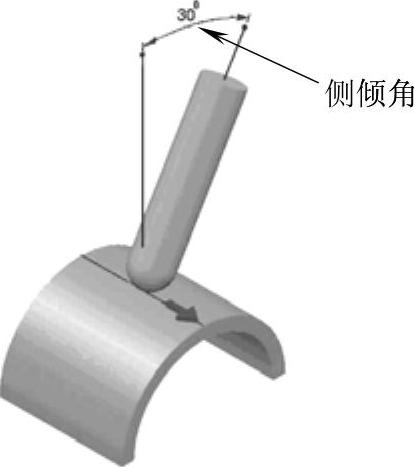

图11-14 侧倾角为30°的情况

设置刀轴侧倾有两个作用，一是用于避免在铣削零件陡峭侧壁时，刀具与工件发生碰撞；二是当刀具从零件的浅滩区域铣到陡峭区域时（为爬坡式的铣削），允许使用小直径刀具代替大直径刀具来进行铣削。通常，设置侧倾角是为了避免刀具夹持与工件发生碰撞。

在具体应用时，根据零件的结构情况，既可以单独使用前倾角和侧倾角，也可以联合前倾角和侧倾角一块使用。

当设置前倾角和侧倾角均为0°时，指定刀轴矢量与被加工零件表面外法线重合。

前倾角与侧倾角的测量如图11-15所示。

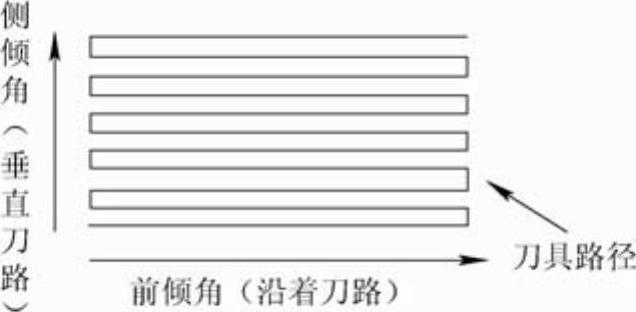

图11-15 前倾角与侧倾角的测量
