钻深孔加工步骤及参数设置详解

1)在PowerMILL资源管理器中右击刀具路径“dr20-zxk”,在弹出的快捷菜单条中选择“设置”,打开“钻孔”表格。

单击“钻孔”表格中的复制刀具路径按钮978-7-111-45514-1-Part02-758.jpg,系统基于刀具路径“dr20-zxk”复制出一条新的刀具路径,按图10-116所示设置钻深孔参数。

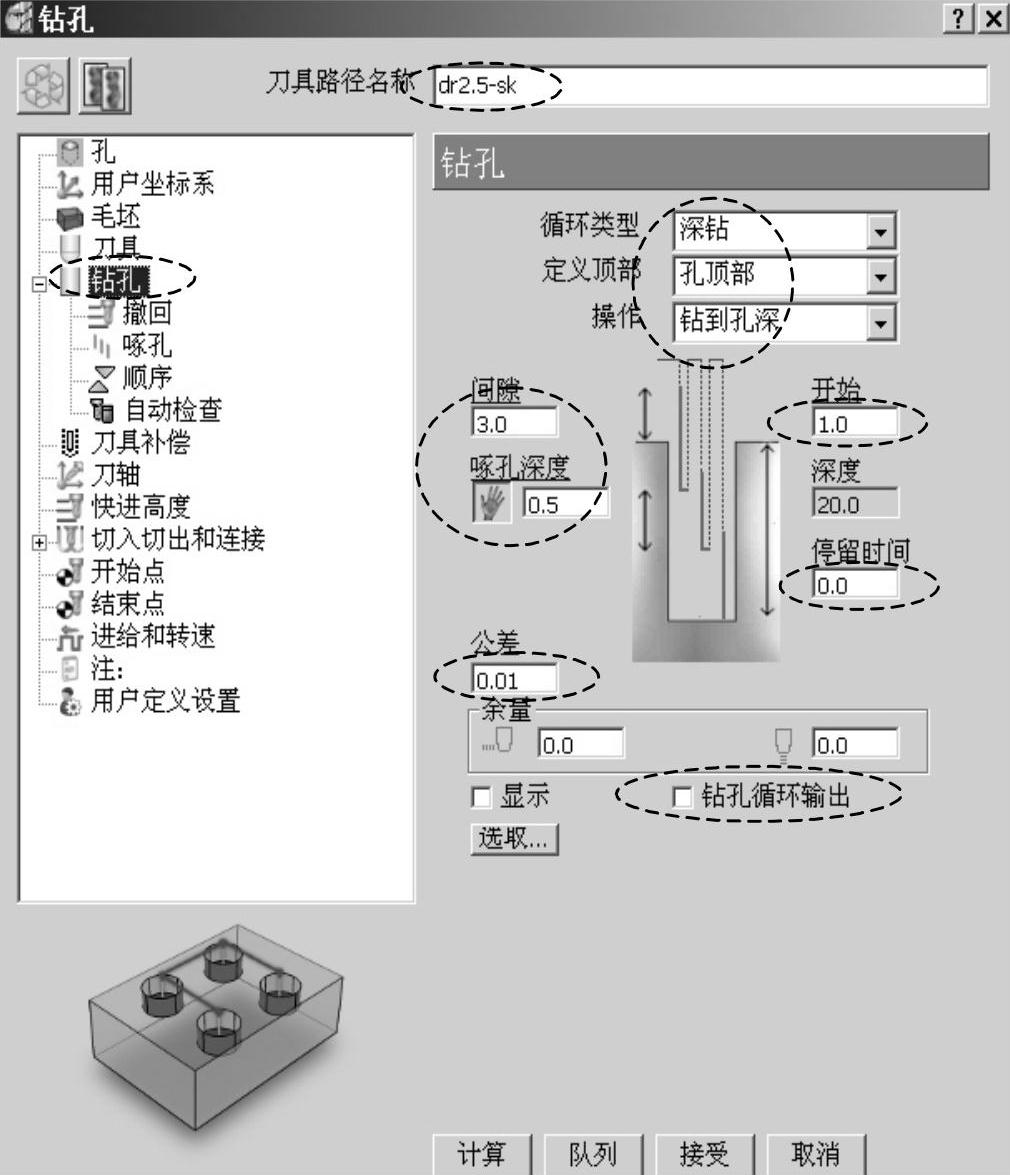

图10-116 设置钻深孔参数

单击“钻孔”表格策略树中的“刀具”树枝,调出“钻头”选项卡,如图10-117所示,确保选用的刀具是“dr2.5”。

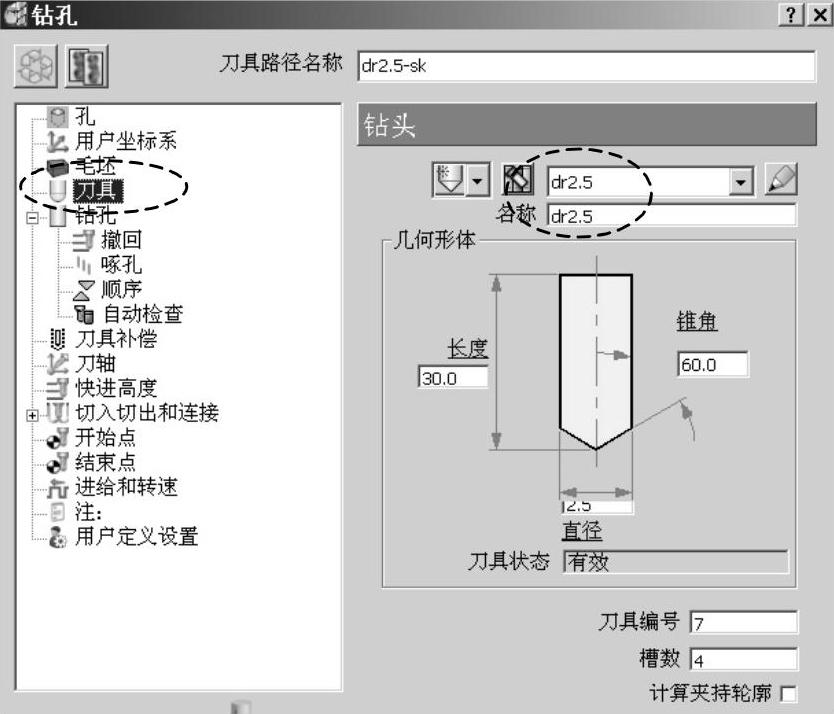

图10-117 选用钻深孔刀具

单击“钻孔”表格策略树中的“进给和转速”树枝,调出“进给和转速”选项卡,按图10-118所示设置钻深孔的进给和转速参数。

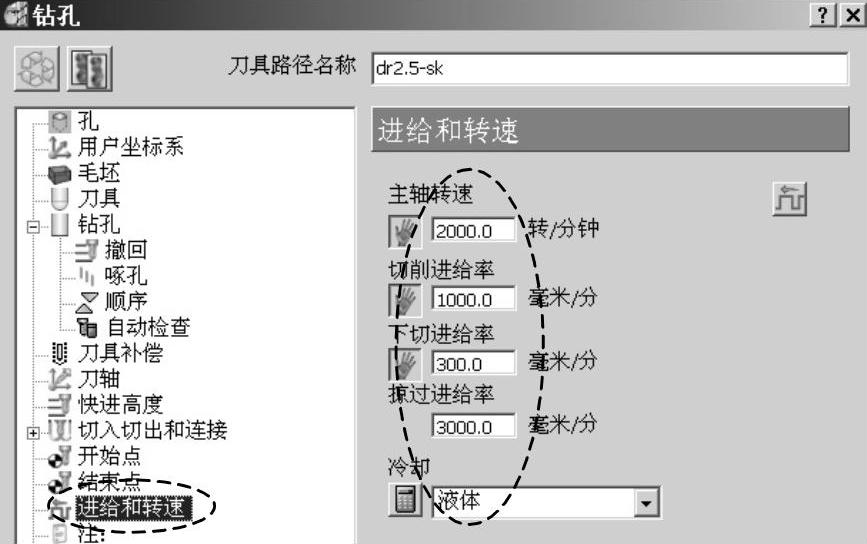

图10-118 设置钻深孔进给和转速参数

单击“钻孔”表格中的“计算”按钮,系统计算出图10-119所示的钻深孔刀具路径。(www.daowen.com)

单击“取消”按钮,关闭“钻孔”表格。

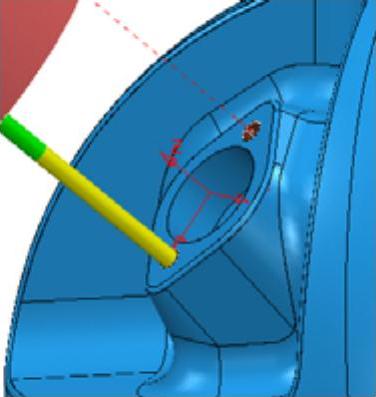

图10-119 钻深孔刀具路径

2)钻深孔碰撞检查:参照步骤三、第3)步的操作方法,对钻孔刀具路径进行碰撞检查。

3)钻深孔仿真:在PowerMILL资源管理器中右击刀具路径“dr2.5-sk”,在弹出的快捷菜单条中选择“自开始仿真”。

在ViewMILL工具栏中单击光泽阴影图像按钮978-7-111-45514-1-Part02-763.jpg,进入仿真环境

在PowerMILL仿真控制工具栏中单击运行按钮978-7-111-45514-1-Part02-764.jpg,系统即进行仿真切削,其结果如图10-120所示。

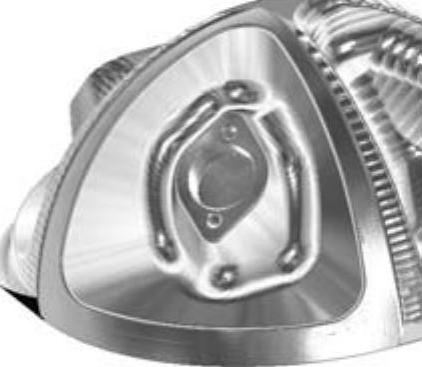

图10-120 钻深孔仿真结果

在ViewMILL工具栏中单击无图像按钮978-7-111-45514-1-Part02-766.jpg,退出仿真状态,返回PowerMILL编程环境。
