在PowerMILL综合工具栏中单击刀具路径策略按钮，打开“策略选取器”对话框，选择“精加工”选项卡，在该选项卡中选择“陡峭和浅滩精加工”，单击“接受”按钮，打开“陡峭和浅滩精加工”表格，按图10-102所示设置参数。

单击“陡峭和浅滩精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，确保选用的刀具是“d6r0”。

单击“陡峭和浅滩精加工”表格策略树中的“剪裁”树枝，调出“剪裁”选项卡，确保未选用边界。

双击“陡峭和浅滩精加工”表格策略树中的“切入切出和连接”树枝，将它展开。单击“切入”树枝，调出“切入”选项卡，按图10-103所示设置切入方式。

图10-102 设置圆孔精加工参数

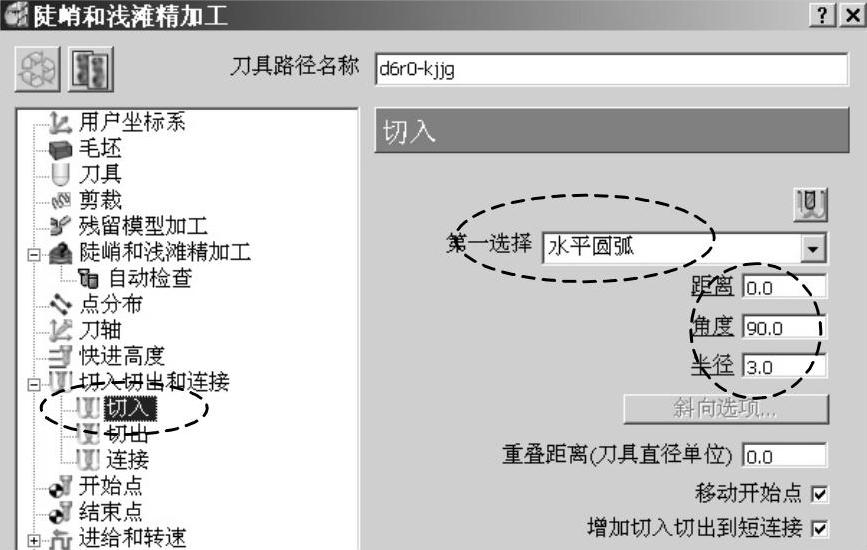

图10-103 设置切入方式

单击“陡峭和浅滩精加工”表格策略树中的“进给和转速”树枝，调出“进给和转速”选项卡，按图10-104所示设置倾斜圆孔精加工进给和转速参数。

单击“计算”按钮，系统计算出图10-105所示刀具路径。

单击“取消”按钮，关闭“陡峭和浅滩精加工”表格。

1）圆孔精加工碰撞检查：参照步骤三、第3）步的操作方法，对圆孔精加工刀具路径进行碰撞检查。(www.daowen.com)

2）圆孔精加工仿真：在PowerMILL资源管理器中右击刀具路径“d6r0-kjjg”，在弹出的快捷菜单条中选择“自开始仿真”。

在ViewMILL工具栏中单击光泽阴影图像按钮，进入仿真环境。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行仿真切削，其结果如图10-106所示。

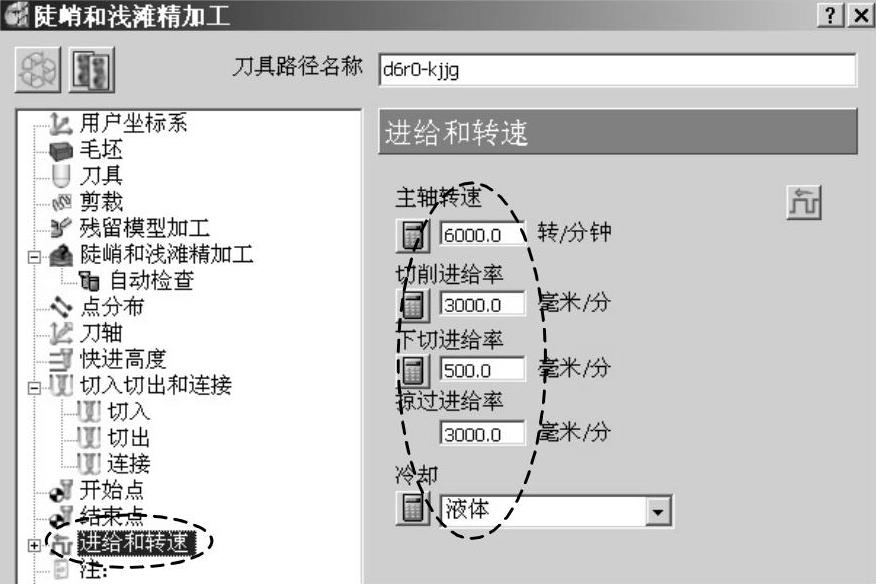

图10-104 设置圆孔精加工进给和转速参数

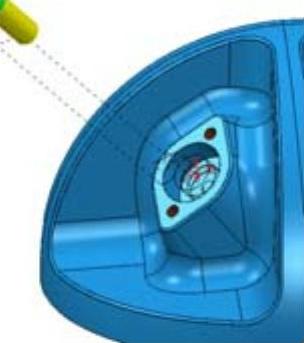

图10-105 圆孔精加工刀具路径

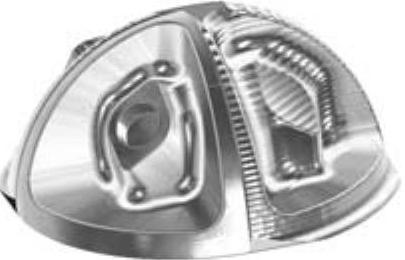

图10-106 圆孔精加工仿真结果

在ViewMILL工具栏中单击无图像按钮，退出仿真状态，返回PowerMILL编程环境。
