倾斜凸台顶面是平坦面，由系统自动检测平坦面的加工范围，不需要创建加工边界。

1）创建用户坐标系：在PowerMILL资源管理器中右击“用户坐标系”树枝，在弹出的快捷菜单条中单击“产生并定向用户坐标系”→“用户坐标系对齐于几何形体”；然后在PowerMILL绘图区中单击图10-81所示倾斜凸台顶面，系统即产生一个名称为“2”的用户坐标系。

右击“用户坐标系2”，在弹出的快捷菜单条中单击“激活”，设置该坐标系为当前编程坐标系。

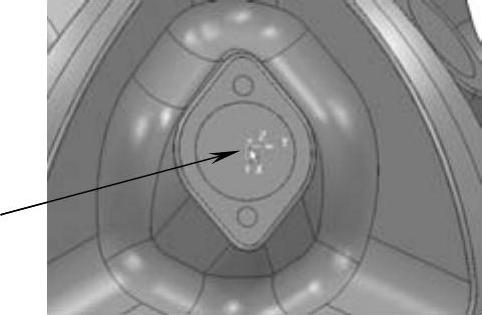

图10-81 单击倾斜凸台顶面

2）计算偏置平坦面精加工刀具路径：在PowerMILL综合工具栏中单击刀具路径策略按钮，打开“策略选取器”对话框，选择“精加工”选项卡，在该选项卡中选择“偏置平坦面精加工”，单击“接受”按钮，打开“偏置平坦面精加工”表格，按图10-82所示设置参数。

单击“偏置平坦面精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，如图10-83所示，确保选用的刀具是“d6r0”。

单击“偏置平坦面精加工”表格策略树中的“剪裁”树枝，调出“剪裁”选项卡，按图10-84所示确保未选用边界。

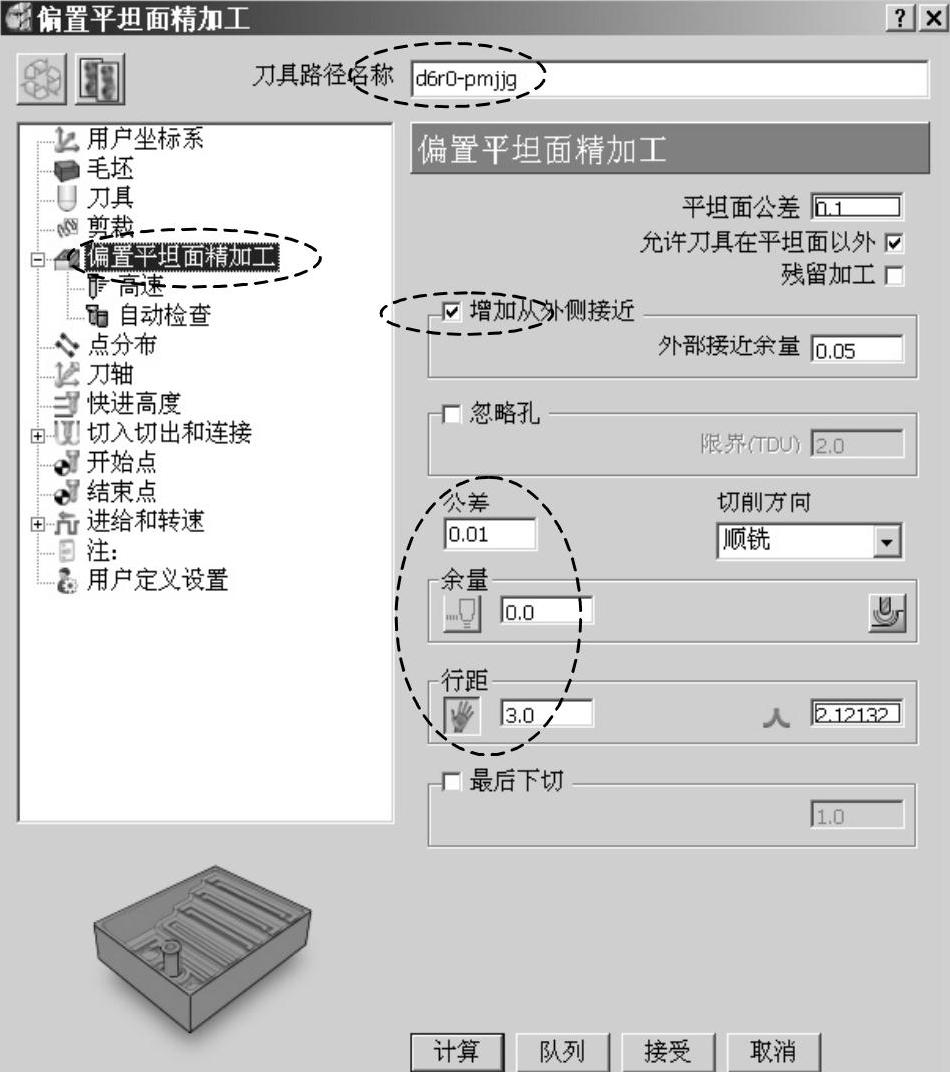

图10-82 设置凸台顶面精加工参数

单击“偏置平坦面精加工”表格策略树中的“高速”树枝，调出“高速”选项卡，按图10-85所示设置高速加工选项。

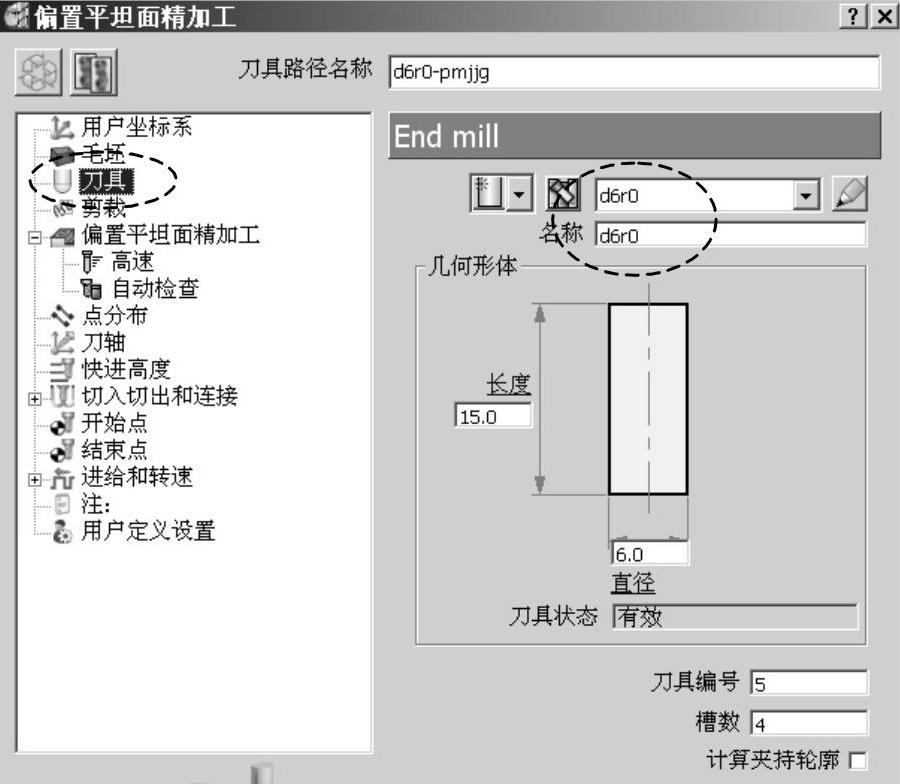

图10-83 选用顶面精加工刀具

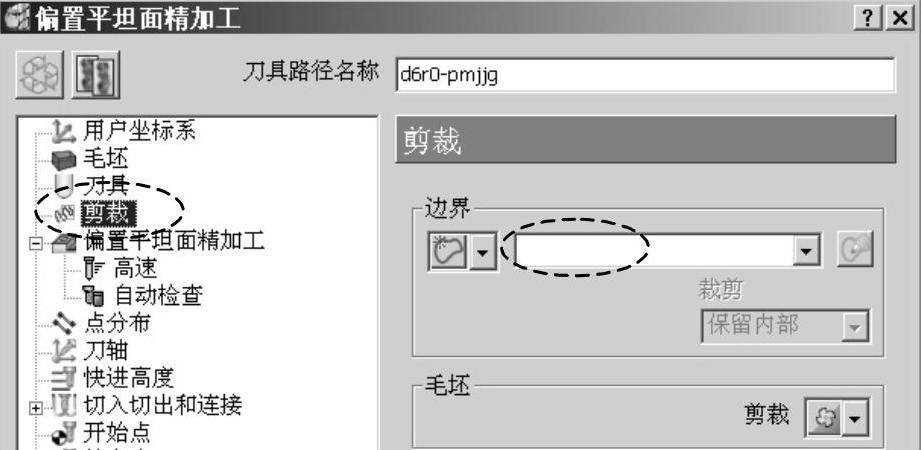

图10-84 不选用边界

(www.daowen.com)

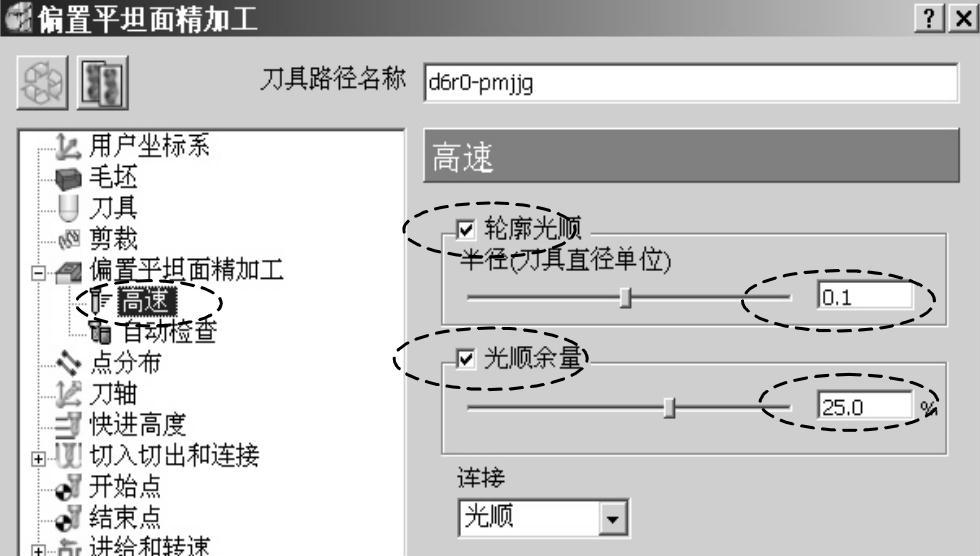

图10-85 设置高速选项

单击“偏置平坦面精加工”表格策略树中的“进给和转速”树枝，调出进给和转速选项卡，按图10-86所示设置凸台平面精加工进给和转速参数。

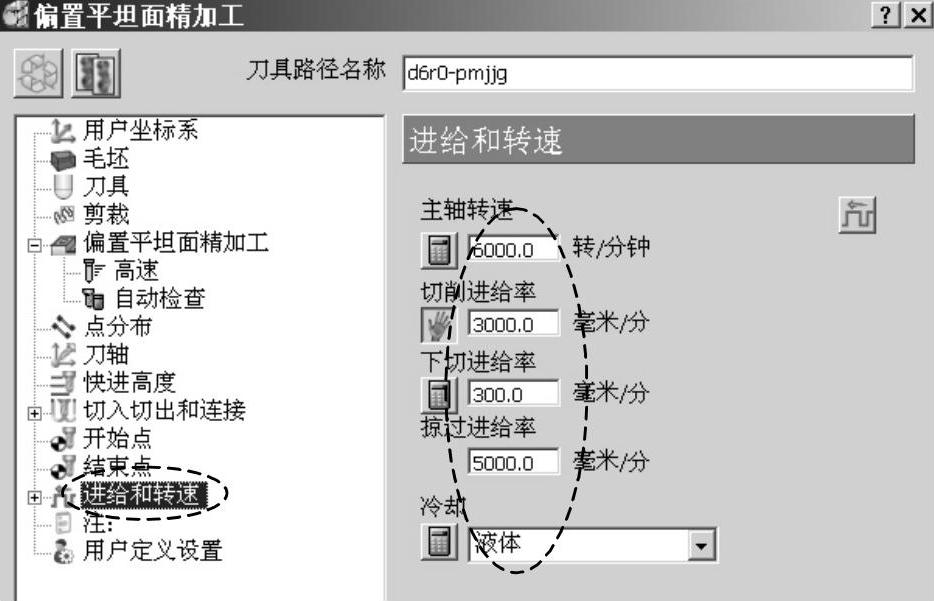

图10-86 设置凸台平面精加工进给和转速参数

单击“计算”按钮，系统计算出图10-87所示刀具路径。

单击“取消”按钮，关闭“偏置平坦面精加工”表格。

3）凸台顶面精加工碰撞检查：参照步骤三、第3）步的操作方法，对顶面精加工刀具路径进行碰撞检查。

4）凸台顶面精加工仿真：在PowerMILL资源管理器中右击刀具路径“d6r0-pmjjg”，在弹出的快捷菜单条中选择“自开始仿真”。

在ViewMILL工具栏中单击光泽阴影图像按钮，进入仿真环境。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行仿真切削，其结果如图10-88所示。

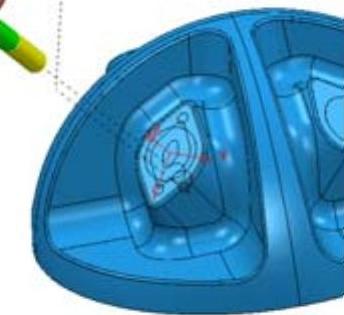

图10-87 凸台顶面精加工刀具路径

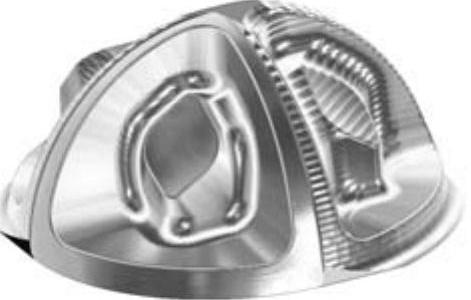

图10-88 凸台顶面精加工仿真结果

在ViewMILL工具栏中单击无图像按钮，退出仿真状态，返回PowerMILL编程环境。
