在图10-58所示倾斜凸台结构的根部圆角区域，仍然存在较多的不均匀余量。下面再进行一次半精加工。

1）创建边界：在PowerMILL资源管理器中右击边界“bj1”，在弹出的快捷菜单条中单击“编辑”→“复制边界”，复制出新边界“bj1_2”。

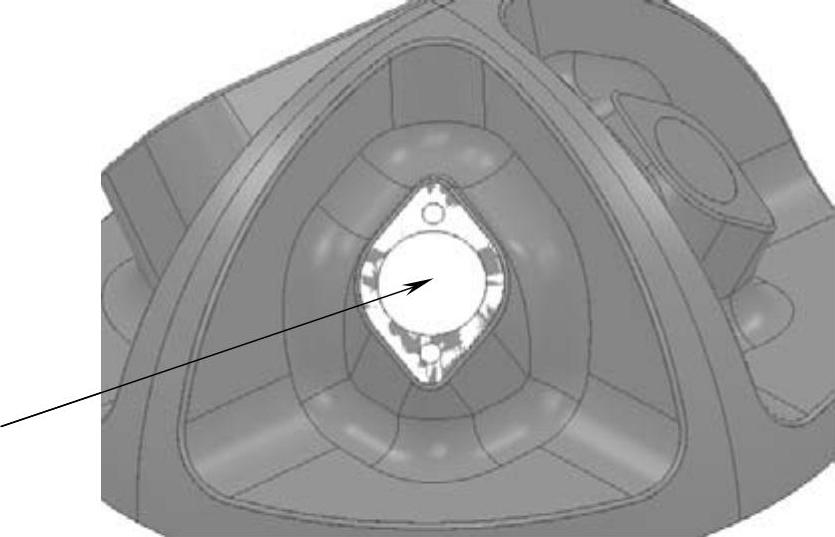

在绘图区选择图10-59所示平面（注：这张平面属于模型bumian.dgk）。

在PowerMILL资源管理器中右击边界“bj1_2”，在弹出的快捷菜单条中选择“激活”。再次右击边界“bj1_2”，在弹出的快捷菜单条中单击“插入”→“模型”，创建出第二次半精加工所需要的边界。

图10-59 选择平面

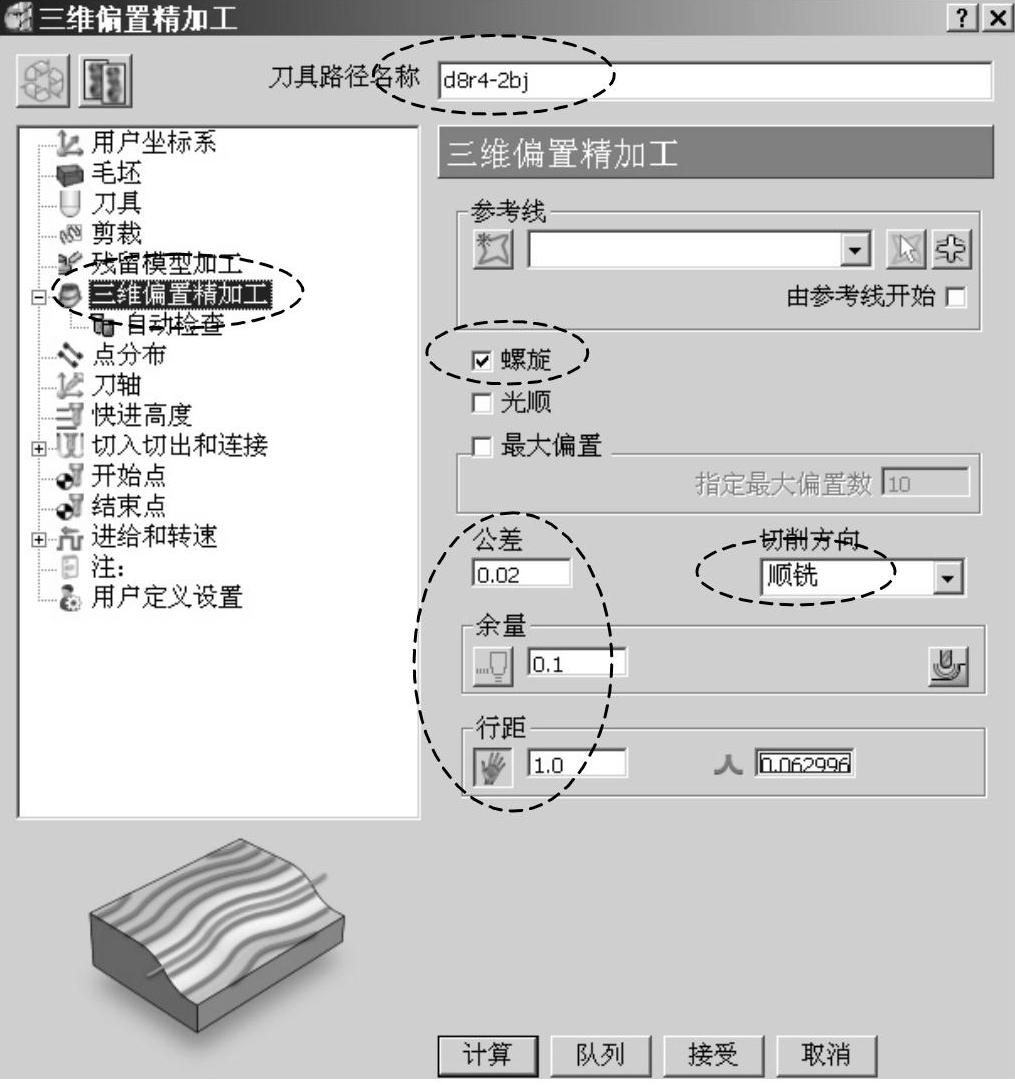

2）计算第二次半精加工刀具路径：在PowerMILL综合工具栏中，单击刀具路径策略按钮，打开“策略选取器”对话框，选择“精加工”选项卡，在该选项卡中选择“三维偏置精加工”，单击“接受”按钮，打开“三维偏置精加工”表格，按图10-60所示设置参数。

图10-60 设置第二次半精加工参数

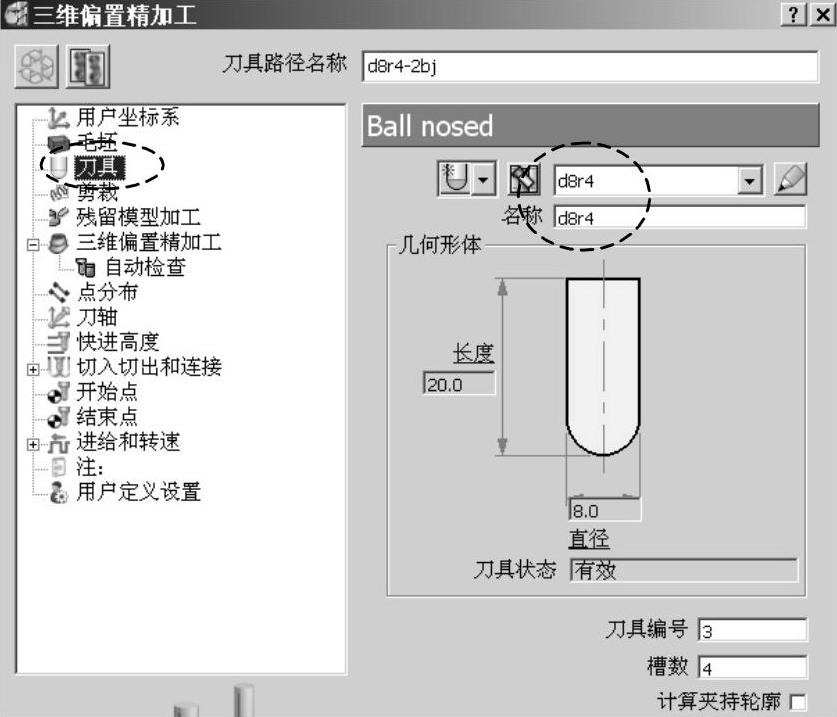

单击“三维偏置精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，如图10-61所示，确保选用的刀具是“d8r4”。

图10-61 选用第二次半精加工刀具

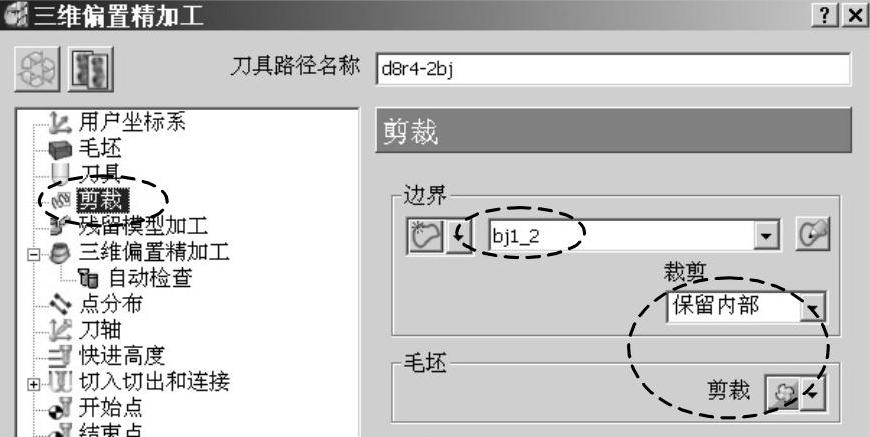

单击“三维偏置精加工”表格策略树中的“剪裁”树枝，调出“剪裁”选项卡，按图10-62所示确保选用边界：“bj1_2”。

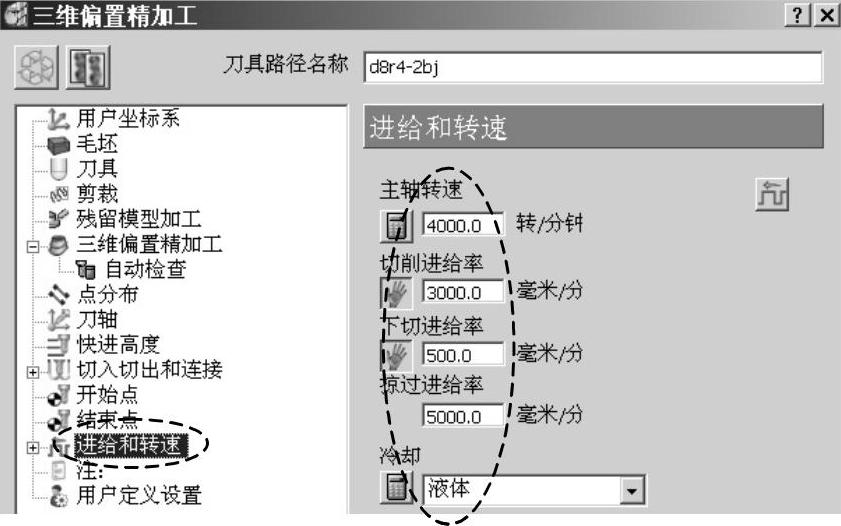

单击“三维偏置精加工”表格策略树中的“进给和转速”树枝，调出“进给和转速”选项卡，按如图10-63所示设置第二次半精加工进给和转速参数。

单击“计算”按钮，系统计算出图10-64所示刀具路径。(www.daowen.com)

单击“取消”按钮，关闭“三维偏置精加工”表格。

3）第二次半精加工碰撞检查：参照步骤三第3）小步的操作方法，对第二次半精加工刀具路径进行碰撞检查。

图10-62 选用边界“bj1_2”

图10-63 设置第二次半精加工进给和转速参数

图10-64 倾斜凸台第二次半精加工刀具路径

4）第二次半精加工仿真：在PowerMILL资源管理器中右击刀具路径“d8r4-2bj”，在弹出的快捷菜单条中选择“自开始仿真”。

在ViewMILL工具栏中单击光泽阴影图像按钮，进入仿真环境。

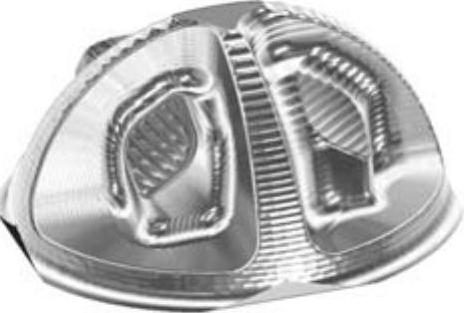

在仿真控制工具栏中单击运行按钮，系统即进行仿真切削，其结果如图10-65所示。

图10-65 第二次半精加工切削仿真结果

在ViewMILL工具栏中单击无图像按钮，退出仿真状态，返回PowerMILL编程环境。
