在图8-64所示零件的一些圆角角落处还存在一些加工余量，需要使用小刀具进行清角。

为了探测需要使用多小直径的刀具才能清角到位，进行以下测量操作。

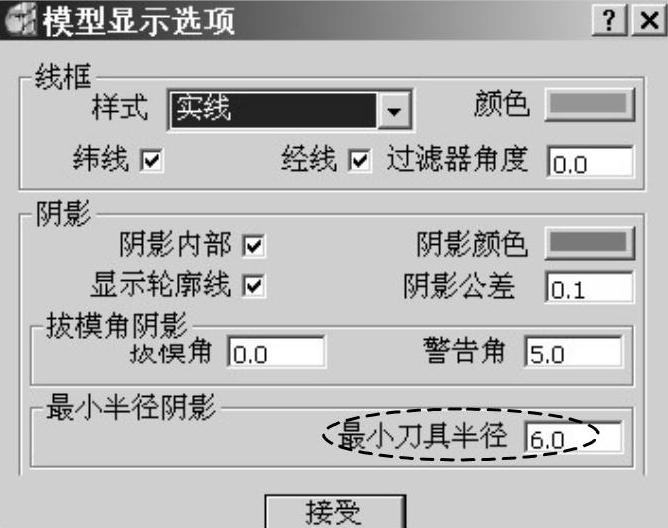

1）检测零件上的圆角半径：在PowerMILL下拉菜单条中单击“显示”→“模型”，打开“模型显示选项”表格，如图8-65所示。由于精加工使用的刀具直径是12mm，这时设置“最小刀具半径”为6.0，可以检测出零件上圆角半径小于6mm的圆角部位。

单击“接受”按钮，关闭“模型显示选项”表格。

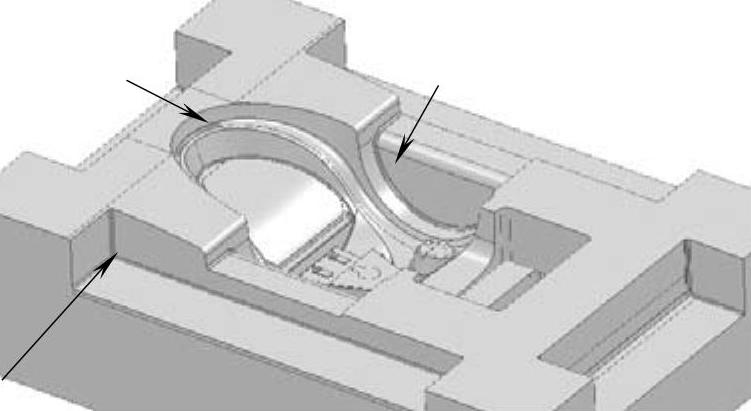

在PowerMILL查看工具栏中右击普通阴影按钮，在展开的工具条中单击最小半径阴影按钮，系统即用红色显示出半径小于6mm的圆角，如图8-66中箭头所示。

图8-65 设置最小刀具半径

图8-66 最小半径阴影

参照上述操作，依次递减地设置最小刀具半径为5mm、3mm、1.5mm、1mm，使用最小半径阴影分析工具即可探测出零件上的最小圆角半径。

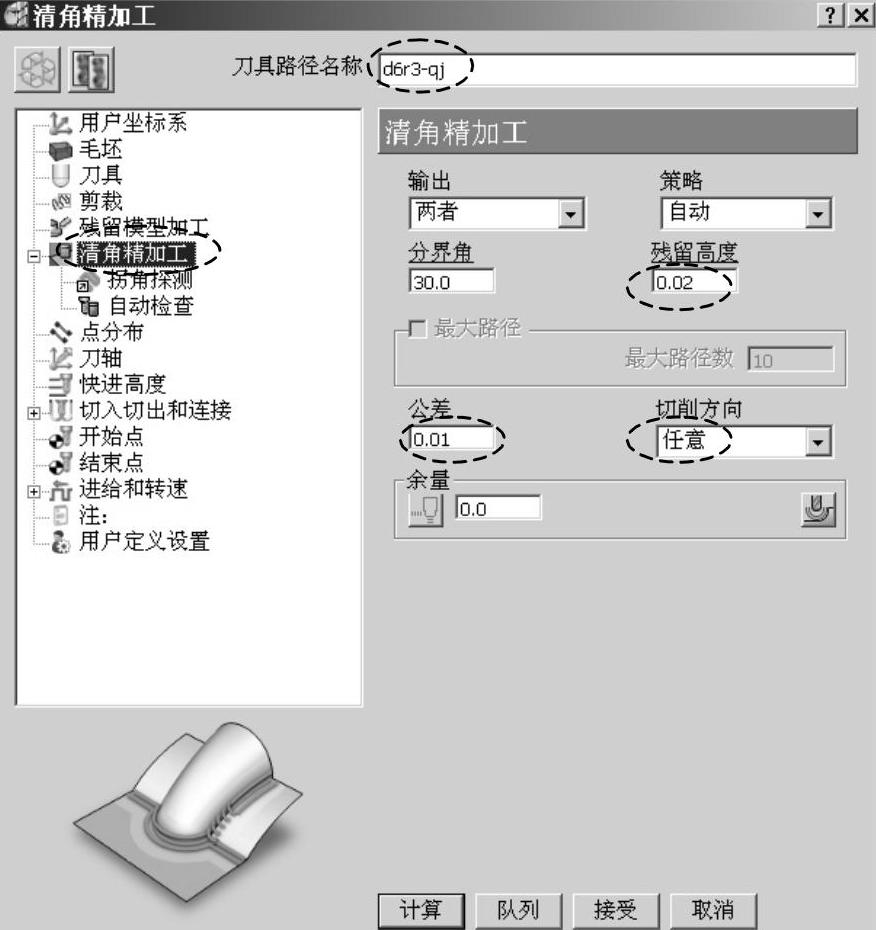

2）计算清角刀具路径：在PowerMILL综合工具栏中单击刀具路径策略按钮，打开“策略选取器”对话框，选择“精加工”选项卡，在这个选项卡里选择“清角精加工”，单击“接受”按钮，打开“清角精加工”表格，按图8-67所示设置参数。

图8-67 设置清角精加工参数

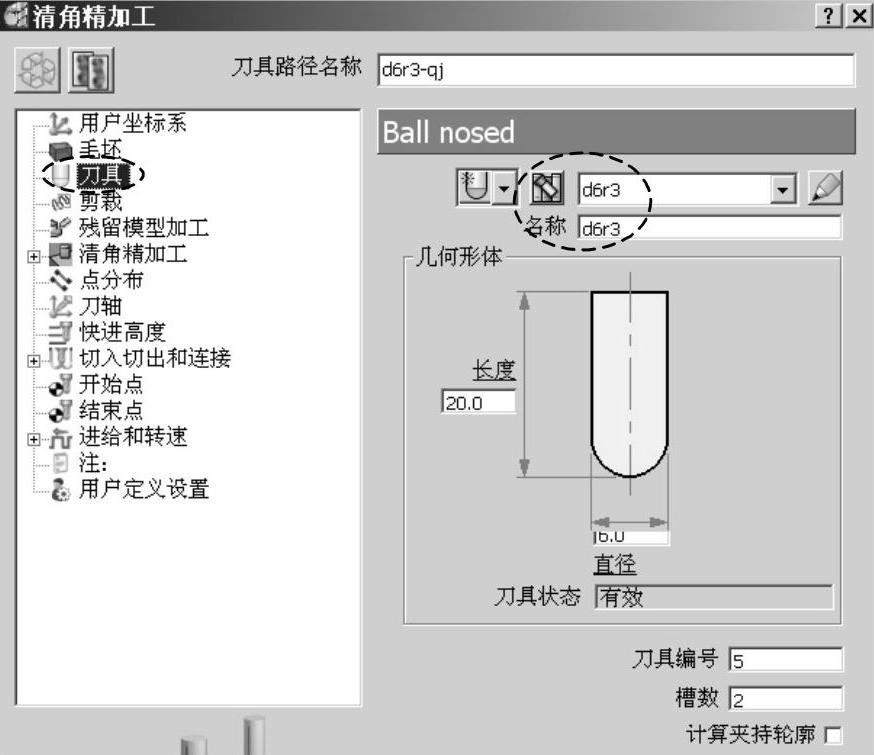

单击“清角精加工”表格策略树中的“刀具”树枝，调出“刀具”选项卡，如图8-68所示，确保选用的刀具是“d6r3”。

(www.daowen.com)

图8-68 选用清角精加工刀具

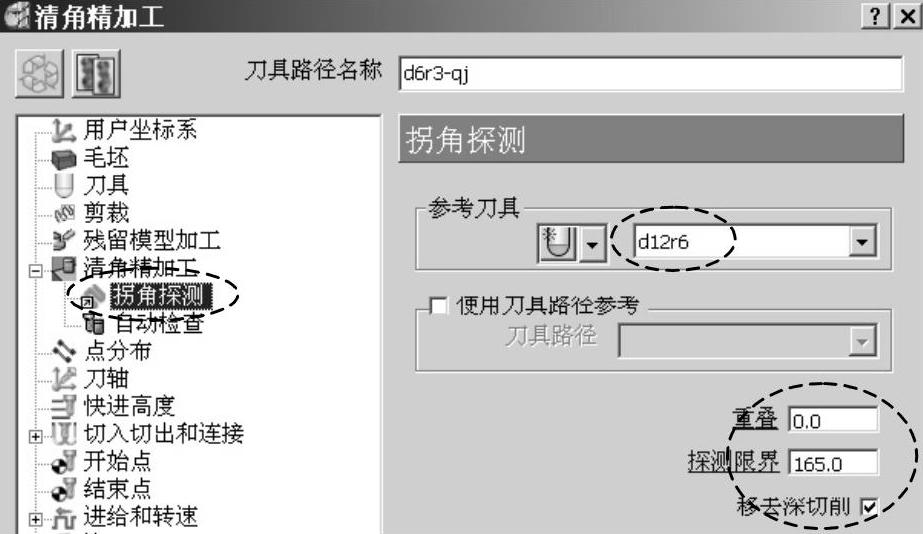

双击“清角精加工”表格策略树中的“清角精加工”树枝，将它展开。单击“拐角探测”树枝，调出“拐角探测”选项卡，按图8-69所示设置拐角探测参数。

图8-69 设置拐角探测参数

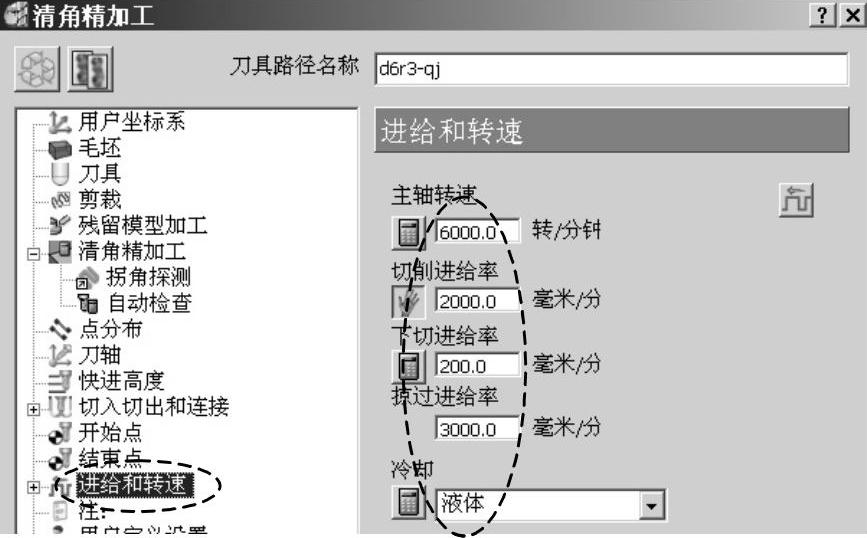

单击“清角精加工”表格策略树中的“进给和转速”树枝，调出“进给和转速”选项卡，按图8-70所示设置清角精加工的进给和转速参数。

图8-70 设置清角精加工进给和转速参数

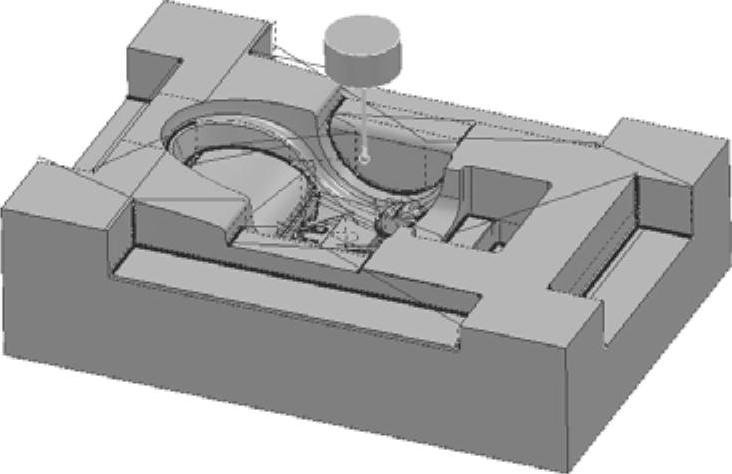

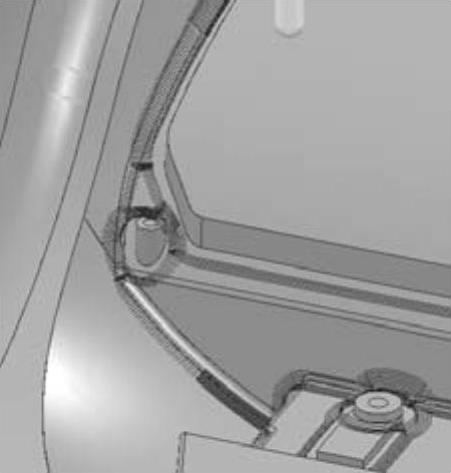

设置完参数后，单击“计算”按钮，系统计算出图8-71所示刀具路径，图8-72是该刀具路径的局部放大图。

图8-71 6mm刀具清角刀具路径

图8-72 6mm刀具清角刀具路径局部放大图

单击“取消”按钮，关闭“清角精加工”表格。
