为了检查精加工是否到位，对全部精加工刀具路径进行一次高质量仿真切削，如果存在没有切削到的区域，可以及时补上一些刀具路径，或者修改刀具路径的加工范围来调整精加工刀具路径。

1）在PowerMILL资源管理器中右击刀具路径“d12r1-dmj”，在弹出的快捷菜单条中选择“自开始仿真”。

2）在PowerMILL的ViewMILL工具栏中单击光泽阴影图像按钮，进入真实实体切削仿真状态。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行平面精加工仿真切削，其结果如图8-61所示。

3）在PowerMILL资源管理器中右击刀具路径“d12r6-jing”，在弹出的快捷菜单条中选择“自开始仿真”。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行型腔顶部部分曲面的精加工仿真切削，其结果如图8-62所示。

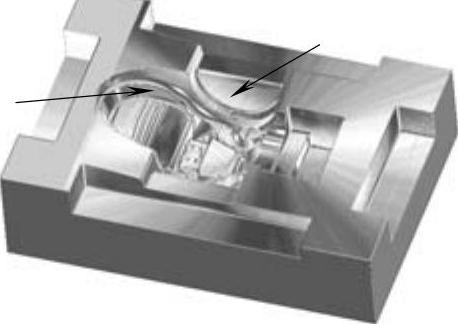

图8-61 部分曲面精加工切削仿真结果

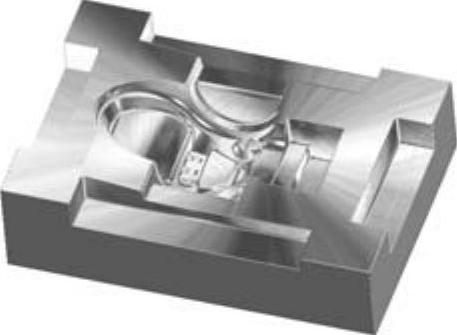

图8-62 型腔陡峭曲面精加工切削仿真结果(www.daowen.com)

4）在PowerMILL资源管理器中右击刀具路径“d12r6-dmjing”，在弹出的快捷菜单条中选择“自开始仿真”。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行型腔陡峭曲面的精加工仿真切削，其结果如图8-63所示。

5）在PowerMILL资源管理器中右击刀具路径“d25r2-pm”，在弹出的快捷菜单条中选择“自开始仿真”。

在PowerMILL仿真控制工具栏中单击运行按钮，系统即进行型腔底部浅滩曲面的精加工仿真切削，其结果如图8-64所示。

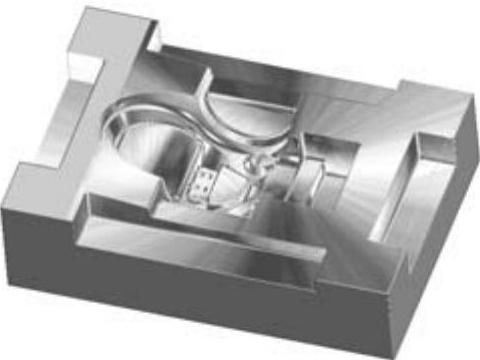

图8-63 型腔底部浅滩曲面精加工切削仿真结果

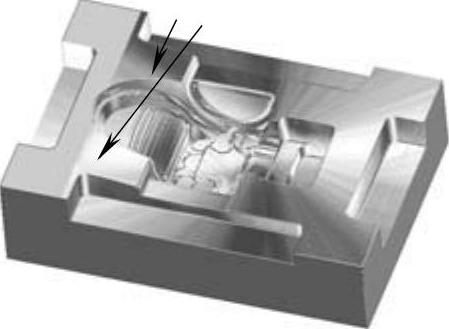

图8-64 平面精加工切削仿真结果

6）在ViewMILL工具栏中单击无图像按钮，退出仿真状态，返回PowerMILL编程环境。
